三洋投影仪镜头安装转接法兰环

　　该环形构件属于投影光路系统中的机械接口件，主要承担镜头与光机箱体之间的定位、连接和适配任务。在工程影院、固定安装会议室、展陈投影及模拟仿真舱室中，投影机往往需要根据投射距离、画面尺寸和亮度要求更换不同焦距的镜头，而不同镜头的后截距、卡口方位和锁紧方式并不完全一致。法兰环的价值就在于把这些差异吸收在一个可加工、可检测、可重复装配的中间界面上，使光轴中心、像面位置和机械支撑面保持稳定。

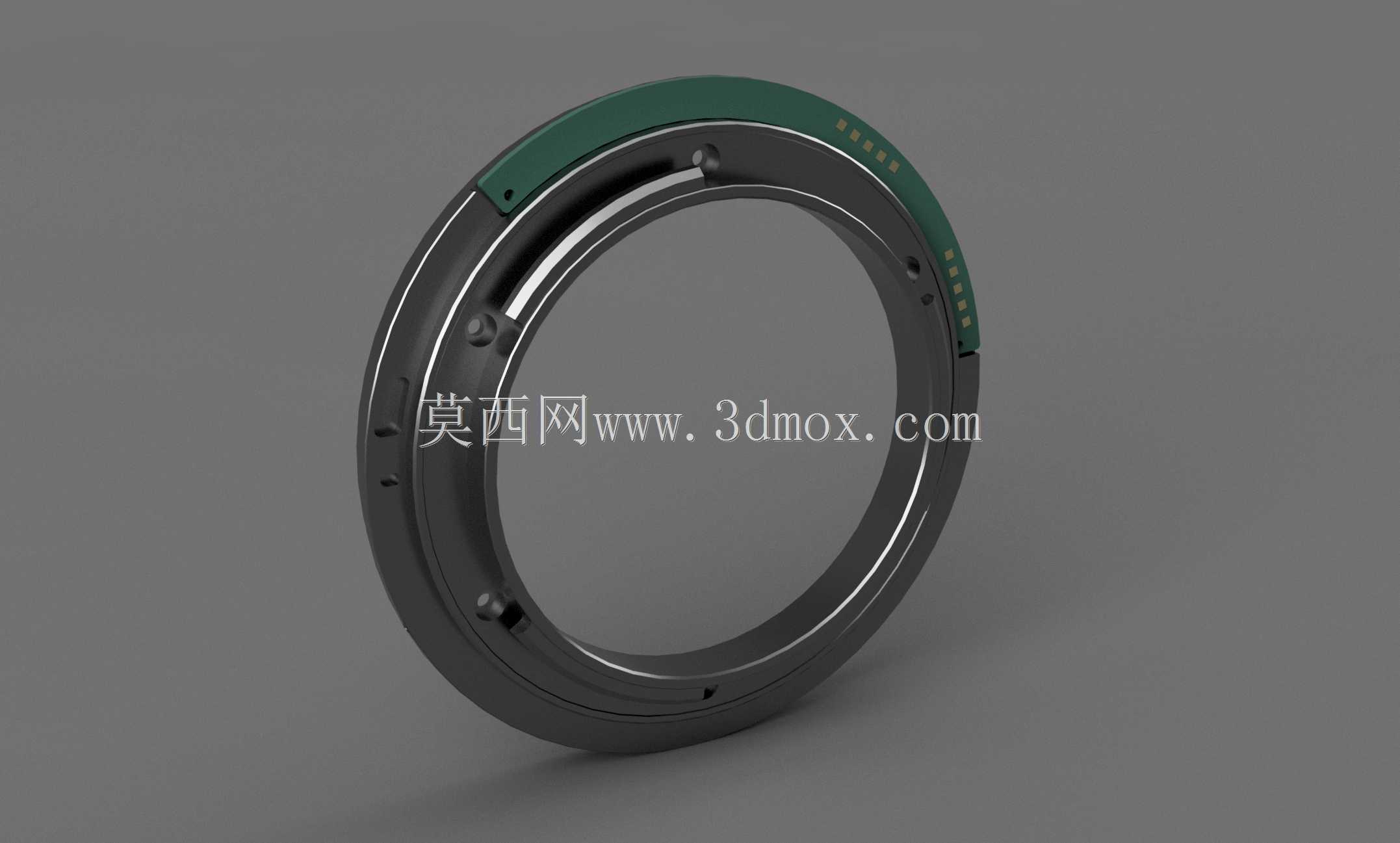

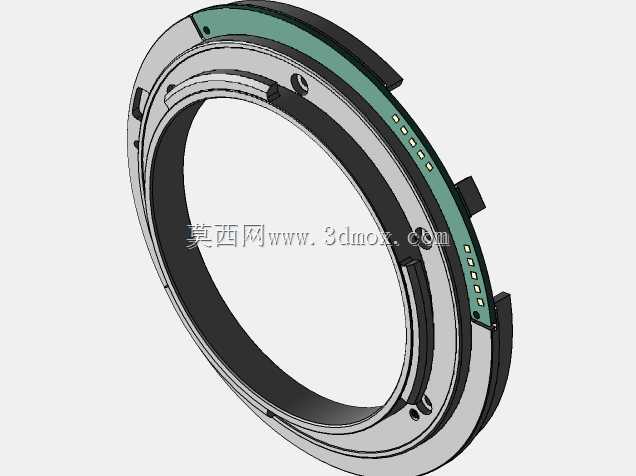

　　从结构形态看，零件采用薄壁圆环布局，主体轮廓围绕镜头通光孔展开。中央大孔为光路通道，孔径必须避开有效成像光束，同时在边缘预留足够的壁厚以承受镜头自重和运输振动。环体一侧设置近似弧形的凸起区段，用于容纳定位销、紧固螺钉或电气识别触点；另一侧保持较低轮廓，便于在投影机内部狭窄空间中避让线缆、色轮、散热风道和光机壳体。这种非完全对称的外形并非装饰需要，而是由安装方向、防呆定位和周边包络共同决定。

　　实际装配时，法兰环一面贴合镜头卡口，另一面贴合投影机前端安装基准面。两个端面的平面度、平行度以及与内孔轴线的垂直度，会直接影响镜头光轴与成像芯片中心的重合程度。若端面翘曲或螺钉锁紧顺序不当，可能造成画面边角虚焦、梯形畸变异常或镜头卡滞。因此建模时需要把贴合面设为关键基准，螺钉孔位采用整圆分布与局部加强相结合的方式，既保证周向锁紧力均匀，又在受力较大的卡口区域增加局部厚度。

　　环体上的小孔和沉台承担多种功能：部分孔用于穿装固定螺钉，部分用于定位销压入，还有一些细小孔位可作为镜头识别板、接地片或传感触发元件的安装位。弧形外缘上的点状结构提示该区域可能布置了电气触点或编码识别位，用于投影机判断镜头类型、焦距范围或温度状态。机械设计不能只把这些点视为外观特征，而应在模型中保留准确的孔深、壁厚和走线空间，避免后续电路板装配时出现干涉。

　　从材料与工艺角度，这类法兰通常采用轻量化金属或高强度工程塑料制作。金属方案有利于散热和长期尺寸稳定，适合较重的专业变焦镜头；塑料方案则有利于降低重量和制造成本，适合批量固定机型。无论采用哪种材料，环形薄壁都需要控制翘曲，特别是在螺钉柱附近设置加强筋时，筋条高度和厚度不能影响镜头旋转，也不能在外观面上造成缩痕。三维建模中应优先保证卡口配合面、螺钉孔轴线和定位销孔的位置度，外观圆角则服务于脱模和装配导向。

　　安装边界方面，设计人员需要同时核对三个方向的空间。轴向方向上，法兰厚度决定镜头后组与棱镜、DMD或LCD面板之间的距离，任何加厚或加垫都会改变后截距；径向方向上，外环不能触碰投影机前壳、防尘网和调节拨杆；周向方向上，镜头装入后的旋转角度必须与锁紧机构对齐。若要适配第三方镜头，还应在法兰上预留微调余量，例如通过偏心定位孔、可调压块或垫片组修正光轴中心，但这种微调必须有限位，不能让镜头在长期使用中发生滑移。

　　在影院工程现场，投影设备常被吊装在桁架或顶棚内，维护空间有限。法兰环的拆装便利性因此十分重要：螺钉应布置在工具可到达的位置，定位结构应具备导入倒角，镜头装入时应有明确的止挡感。环体上若设置弧形避让槽，还可让镜头在不完全拆下法兰的情况下完成小角度旋转或锁紧。对于需要频繁换镜头的演出租赁场景，这种接口设计能显著减少现场调试时间，并降低因强行对位造成卡口损伤的风险。

　　从光学系统匹配看，法兰不是孤立的机械圈，而是镜头、光机和外装结构之间的尺寸链环节。模型建立时应把镜头后端面、芯片安装面、法兰贴合面和前壳装饰圈放在同一装配环境中检查，确认通光孔边缘不切割光束，确认最薄壁厚满足螺钉预紧要求，确认不同温度下材料膨胀不会挤压镜头外筒。对于高亮度投影机，还需考虑光源附近热量传递，法兰局部不宜形成封闭热桥，必要时应在非配合区域留出散热间隙。

　　整体而言，该模型的核心不在复杂曲面，而在接口精度、装配逻辑和空间避让。环形基体保证光路贯通，局部凸台提供安装与识别功能，孔位布局决定锁紧可靠性，端面基准决定成像稳定性。把这些工程约束在三维结构中准确表达出来，才能让法兰环真正成为投影镜头更换与系统集成中的可靠连接界面。
