车载充电机薄型壳体结构设计

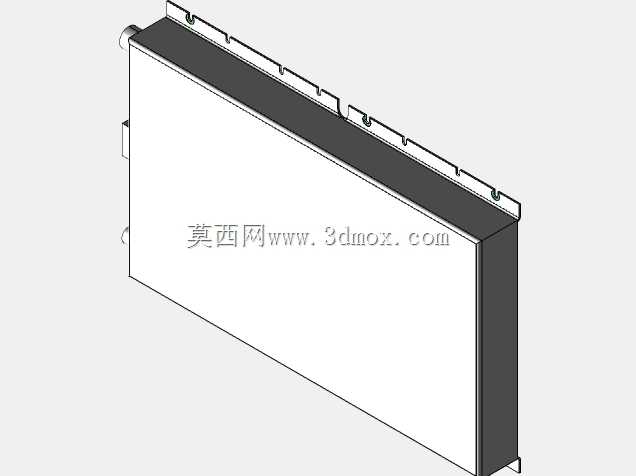

　　该结构围绕两轮车、轻型电动车及小型代步设备的车载充电单元展开，重点不在电气原理本身，而在壳体如何把功率模块、接插件、散热路径和整车安装空间约束统一起来。从三维形态看，主体采用扁平长方体布局，这种比例并非单纯为了外观规整，而是由车架可用空间决定：坐桶下方、踏板内侧或电池包旁的安装区域通常高度有限，却允许一定长度和宽度，因此薄型化能够降低对整车通过性和储物空间的侵占。顶面设置连续折边与局部卡扣位，既用于上盖定位，也承担装配时的预固定作用；侧边保留凸起接口和避让缺口，方便线束从指定方向引出，避免装配后与车架管梁发生干涉。

　　在实际使用场景中，这类充电机长期处于振动、温变和粉尘环境中，壳体不能只看作包覆件。上盖与底座之间的搭接边采用连续折弯形式，可提高整体抗弯刚度，减少车辆颠簸过程中电路板产生的附加应力。边缘多个安装耳位分散布置，使固定点不集中在单一区域，装配时能把载荷传递到更大范围的车架或支架上。对于需要维护或抽检的部位，局部缺口可作为检修定位口，也能为接插件预留插拔操作空间。散热方面，大面积平面金属壁面贴近内部发热器件，形成较低热阻的传导路径；黑色侧壁与浅色盖板形成层次区分，也有利于在样机阶段识别密封边界和装配方向。

　　设计思路上，先确定的是外部安装包络，再反推内部堆叠。若先按电气元件自由排布，最后往往会出现接口朝向不合理、固定点落在悬空区域或壳体高度超差等问题。该模型把安装孔、折边、接口凸台和侧壁加强关系放在同一结构中考虑，体现了从整车边界到零件细节的正向过程。侧壁并非等厚平板，局部通过折弯、翻边和凸台提升刚性；顶面边缘的分段缺口既减轻重量，也为卡扣、螺柱或线束固定件留出位置。对于结构工程师而言，这类细节直接决定样件装配时是否需要二次修模。

　　从安装边界判断，模型适合采用卧式贴装方式，底面或侧耳作为主要承载面。若安装面存在焊接螺母或预埋支架，需要核对孔位间距与周边管径，尤其要注意端部接口的最小弯曲半径。接插件区域不宜紧贴车架立管，否则插头装配后会形成硬点，在振动中拉扯端子。壳体厚度方向虽然紧凑，但内部仍需为功率器件、绝缘片和导热垫预留压缩余量，不能把三维模型中的理论间隙直接等同于量产装配间隙。

　　在选型与改型时，可把该壳体作为平台化基础：长度方向可随功率等级调整，安装耳位通过局部延伸实现复用；接口位置则应根据不同车型线束走向重新校核。若用于更高功率充电场景，需要重新评估侧壁散热面积、固定点数量以及密封结构，而不是简单放大外形。对三维建模人员来说，建模时应优先保证折弯半径、孔边距、搭接面和安装基准的一致性，这些特征比曲面装饰更影响后续工程展开、干涉检查和样件验证。整体来看，该结构把紧凑布置、可制造性和车载安装约束结合得较为直接，适合作为轻型电动车充电系统壳体设计的参考样件。
