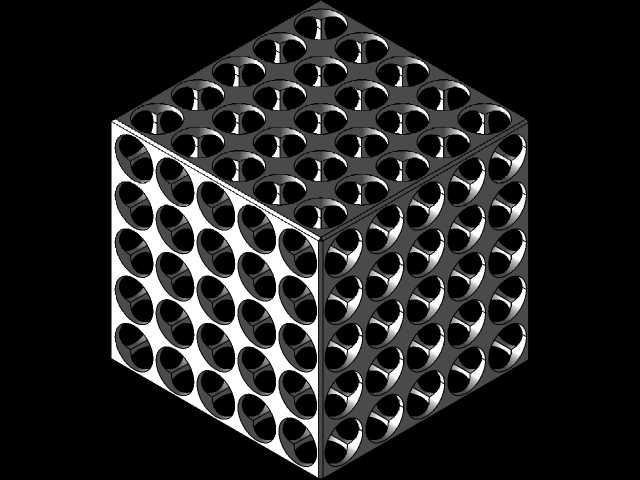

多孔镂空立方体几何结构创意造型

　　从结构设计的实操角度来看，这类多孔镂空立方体的设计逻辑，首先要兼顾几何规整性与结构合理性。整个构件以正六面体为基础基体，三个正交方向的孔道完全同轴贯通，相邻孔道的孔壁间距保持均匀一致，避免局部壁厚过薄导致的应力集中问题，这一点在做实体建模时需要重点把控，尤其是孔与孔相交的相贯线位置，要做平滑的过渡处理，不能出现尖锐的棱边，否则不管是后续做3D打印成型还是机加工，都容易在相交位置产生成型缺陷或者应力断裂点。

　　在教学应用场景中，这类构件是机械制图课程里非常典型的相贯线教学实体，很多刚接触机械制图的学员，对正交圆柱相贯线的空间形态理解困难，拿着实体模型可以从不同角度观察孔道相交的轮廓变化，比平面图纸的展示效果直观很多，能帮助学员快速建立空间几何思维，理解三视图中相贯线的投影规律，也能用来演示三维建模中阵列、布尔运算的操作逻辑，讲解基体创建、特征阵列、布尔减运算的完整建模流程，让学员掌握规则多孔结构的建模方法，理解参数化设计中如何通过调整孔径、孔间距、基体边长来快速生成不同规格的同类结构。

　　在艺术装饰场景下，这类规整的多孔结构自带秩序感的机械美学特质，不管是作为桌面工艺摆件，还是作为空间装饰的模块化构件，都能通过光影在孔道中的穿透变化产生丰富的视觉层次。设计时需要考虑摆放的稳定性，立方体的六个端面都可以作为支撑面，任意面放置都能保持平稳，不需要额外设计支撑底座，孔道的贯通设计也让整个构件的重量大幅降低，相比实心立方体减重比例超过六成，搬动和摆放都更轻便。

　　从结构特性上来说，这种三个方向等径正交贯通的多孔结构，在保证整体外形规整的同时，拥有非常大的比表面积，而且各个方向的结构对称性极佳，受力时各个方向的载荷传递路径均匀，不会出现某一方向刚度明显偏弱的问题。建模过程中首先要确定基础立方体的边长尺寸，根据使用场景调整，如果是教学用的手持演示模型，边长控制在80-120mm区间比较合适，单手握持方便，也能清晰观察孔道结构；如果是装饰用的摆件，可以根据摆放空间调整尺寸，小到50mm的桌面小摆件，大到300mm的展陈装饰件都可以适配，孔的直径一般设置为基体边长的五分之二左右，孔间距和孔壁厚度保持1:1的比例，这样既能保证孔道的视觉通透感，也能让整体结构有足够的刚度，不会因为壁厚太薄出现受力变形的问题。

　　做安装边界考量的时候，如果是作为装饰构件嵌入其他展示结构，只需要预留立方体的外形轮廓尺寸即可，因为构件本身没有外伸的连接结构，六个面都是平整的端面，可以通过粘接、磁吸或者简单的卡扣结构固定，不需要额外设计复杂的安装位。如果是作为教学演示模型，不需要额外的安装结构，直接放置在展示台或者桌面上即可使用。另外在做成型工艺适配的时候，如果采用3D打印工艺，要注意孔道的方向设置，避免打印过程中出现过多的内部支撑，因为三个方向都是贯通孔，打印时选择合适的摆放角度，让孔道轴线尽量与打印平台呈一定角度，可以减少内部支撑的使用，降低后处理的工作量；如果采用机加工方式制作，要考虑深孔加工的排屑问题，因为是贯通孔，加工时可以从两端对钻，保证孔的同轴度，也能解决深孔排屑困难的问题，相交位置的相贯面可以通过后续的抛光处理提升表面质量，让整个构件的外观更精致。

　　很多工程师在做这类规则多孔结构设计的时候，容易忽略孔壁相交位置的圆角处理，直接做直角相贯的话，不仅成型时容易产生缺陷，受力时也会在相贯线位置产生明显的应力集中，所以在建模完成后，要给所有相贯的棱边加上小尺寸的圆角，圆角半径不用太大，控制在壁厚的五分之一左右即可，既能消除应力集中点，也能让整个结构的视觉效果更柔和，不会有过于尖锐的棱角。另外这类结构的参数化模型可以通过调整孔径、孔数、基体尺寸快速生成不同的变体，比如调整成444的孔阵列或者666的孔阵列，适配不同的使用需求，不需要重新搭建建模逻辑，只需要修改阵列参数和孔的尺寸参数即可，这也是参数化设计在这类规则几何结构上的应用优势。
