丰田Avensis燃油箱盖固定销轴结构

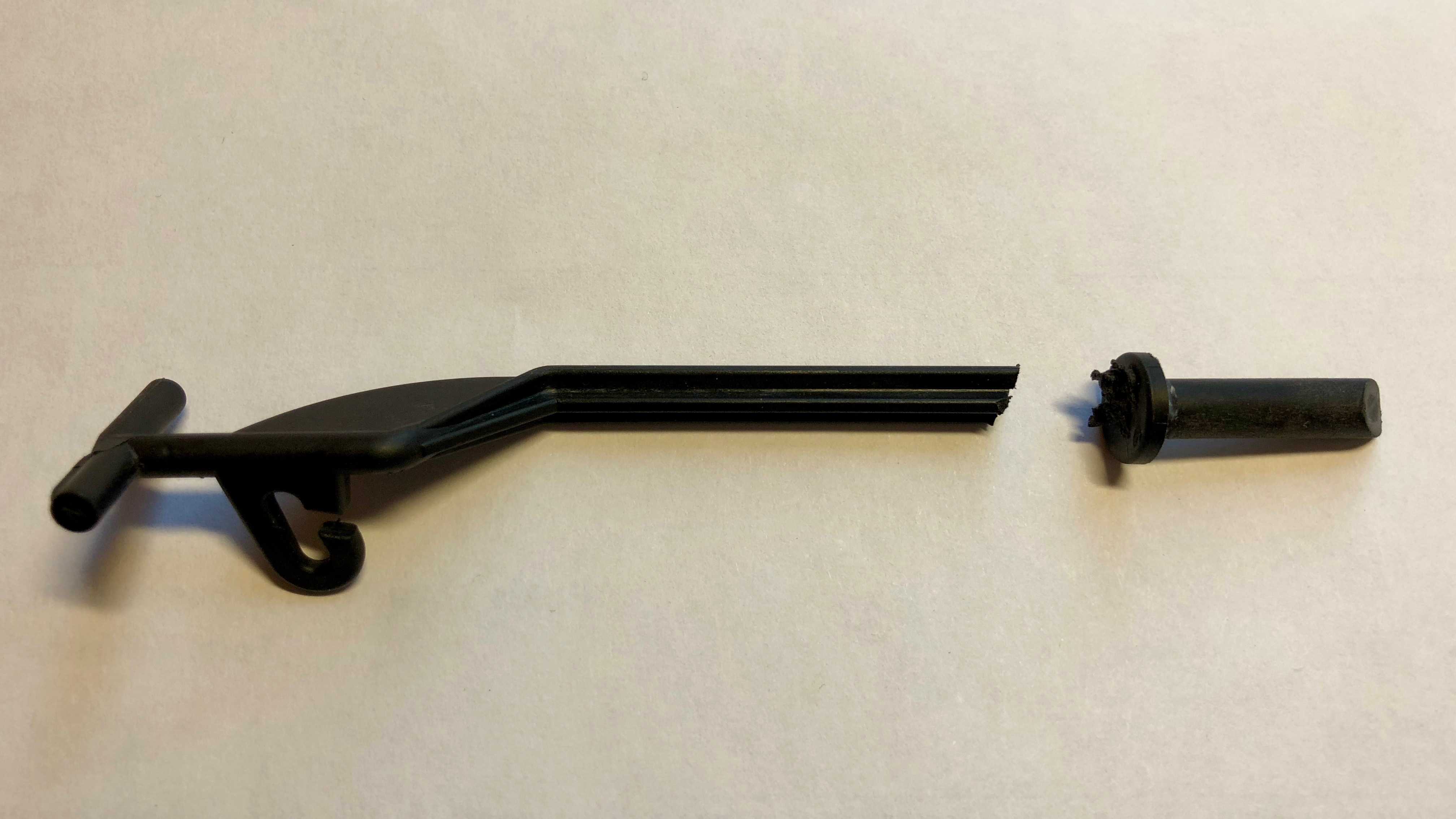

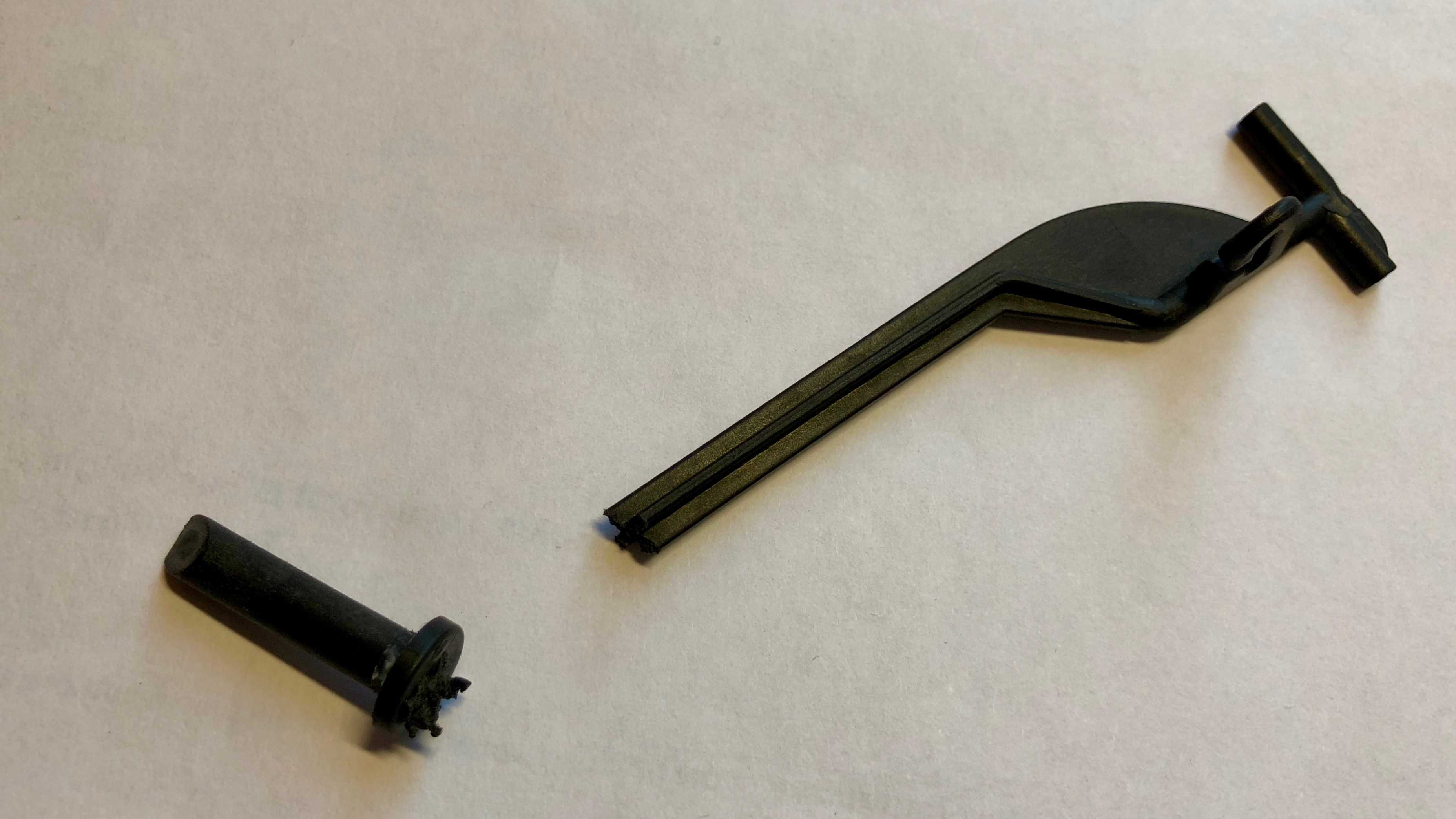

　　日常车辆维保场景中，不少使用年限较长的丰田Avensis T25旅行版车型，会出现燃油加注口盖卡滞、无法正常开合的故障，拆解后多数故障根源是燃油盖连接位置的固定销轴出现断裂、磨损松旷问题。这类销轴属于车身附件里的小尺寸受力连接件，长期暴露在加注口周边的温差、潮湿环境中，反复承受燃油盖开合的弯折应力，加上原厂件长期使用后的材料老化，很容易出现断裂失效，一旦失效会直接导致燃油盖无法正常锁止或开启，轻则影响日常加注燃油的操作便利性，重则在车辆行驶过程中出现燃油盖意外松脱的隐患。

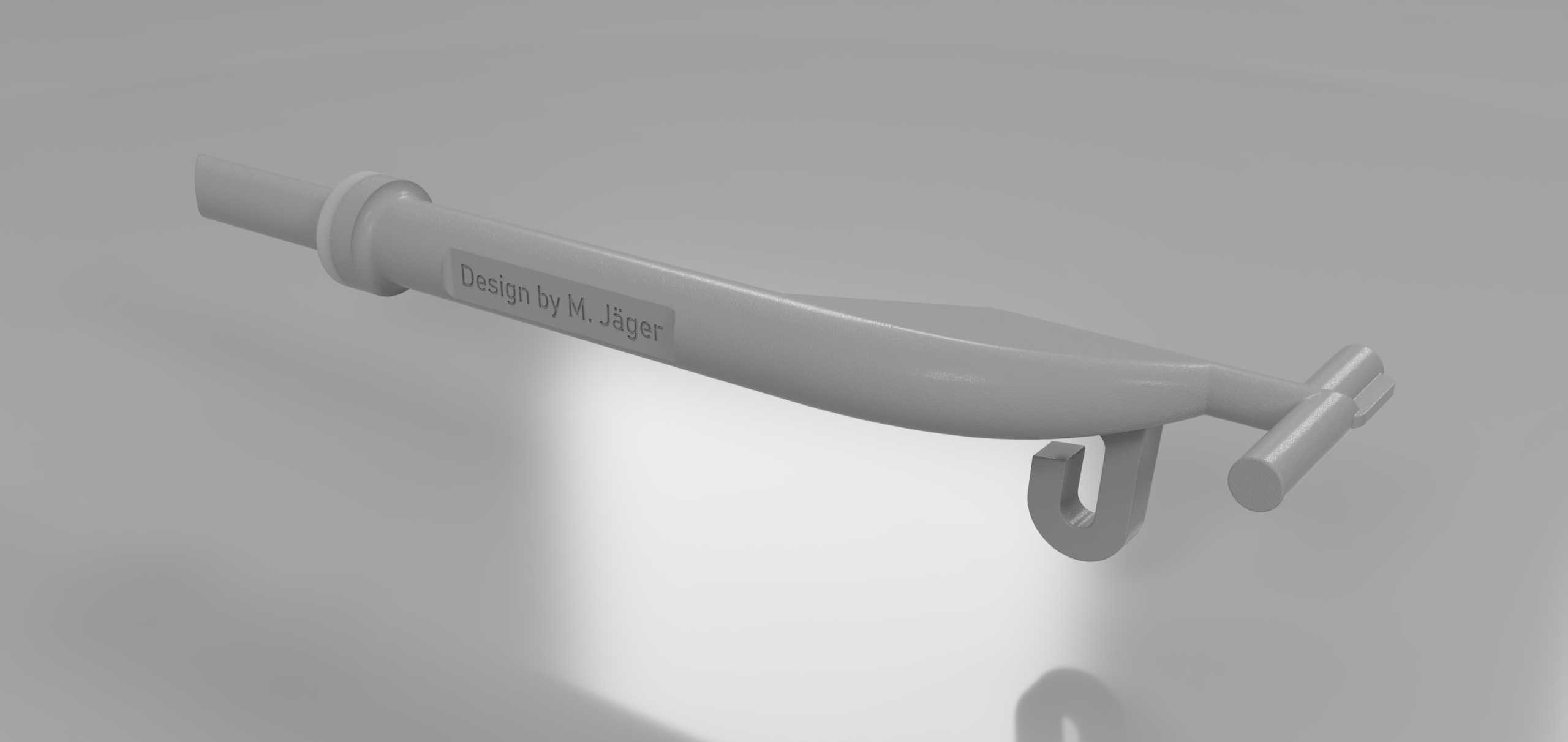

　　从结构设计角度看，这款固定销轴采用了阶梯轴的基础构型，轴身设置有多个不同直径的轴段，分别对应不同的装配功能：靠近端部的小直径轴段用于穿入燃油盖的铰接安装孔，作为铰接旋转的支撑轴颈，该段的表面粗糙度需要控制在合理范围，既要保证开合转动时无卡滞，又要避免间隙过大导致的旷量；中间的大直径轴肩起到轴向定位作用，装配时抵靠在加注口基座的安装面，限制销轴的轴向窜动，保证装配位置精度；轴身末端设置有弯钩状的限位结构，装配到位后弯钩卡入基座对应的限位卡槽内，防止车辆行驶过程中销轴受振动脱出，同时末端的横向短柱结构可以作为手动拆装的施力点，无需专用工具即可完成销轴的拆装更换，大幅降低维保操作的难度。

　　设计过程中需要严格匹配原车的安装边界尺寸，销轴的总长度、各轴段的直径、限位弯钩的伸出长度都要和原车基座、燃油盖的安装孔位完全适配，不能出现尺寸偏差导致装配干涉或者固定不牢的问题。轴身的过渡位置全部采用圆角过渡，避免应力集中导致的受力断裂，毕竟这类小尺寸连接件的失效大多从应力集中的尖角位置开始，合理的圆角设计可以大幅提升零件的抗疲劳强度，延长使用寿命。考虑到用户自行3D打印制作替换件的使用场景，结构设计上做了适配增材制造的优化，没有设置复杂的内凹结构或者需要支撑的悬空特征，打印时无需额外添加大量支撑，打印完成后仅需简单去除毛刺即可直接装配使用，降低了自制替换件的加工门槛。

　　从实际使用场景出发，这类替换件的核心需求是可靠耐用、装配便捷，不需要过高的加工精度，只要尺寸匹配、材料具备足够的强度和耐候性即可满足使用要求。相比去经销商处更换整套燃油盖总成，单独更换固定销轴的成本极低，而且拆装过程不需要拆解周边的车身覆盖件，普通车主参照简单的操作指引即可完成更换，能够以极低的成本解决日常用车过程中的常见小故障。销轴的铰接部位设计有合理的配合间隙，既保证燃油盖开合转动顺畅，又不会因为间隙过大导致燃油盖晃动产生异响，弯钩限位结构的卡紧力度经过合理匹配，日常使用中不会因为振动松脱，需要更换时也可以轻松撬动解锁，不会出现拆不下来的问题。

　　在实际建模过程中，需要重点核对各轴段的同轴度，保证铰接转动时无卡滞，限位弯钩的角度和尺寸要精准匹配原车的卡槽位置，避免装配后出现锁止失效的问题。轴身的标识区域做了浅凹槽设计，既可以打印标识内容，又不会影响轴身的结构强度，整体结构简洁可靠，没有多余的冗余设计，完全围绕实际使用的功能需求展开，在满足安装使用要求的前提下尽可能简化结构，既适合小批量3D打印自制，也适合采用机加工或者注塑工艺批量生产替换。
