可移动矿用振动砂石筛分输送一体机

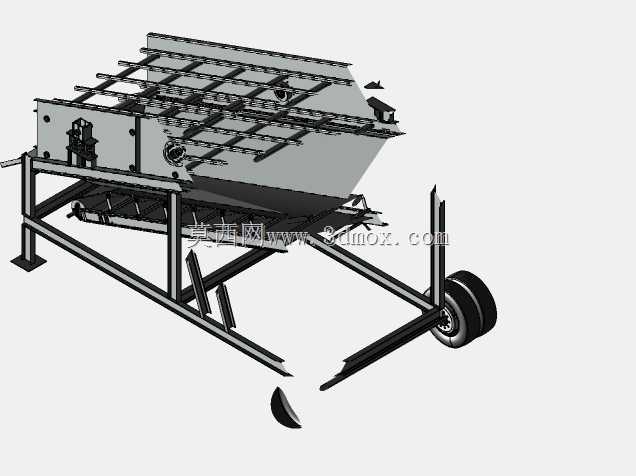

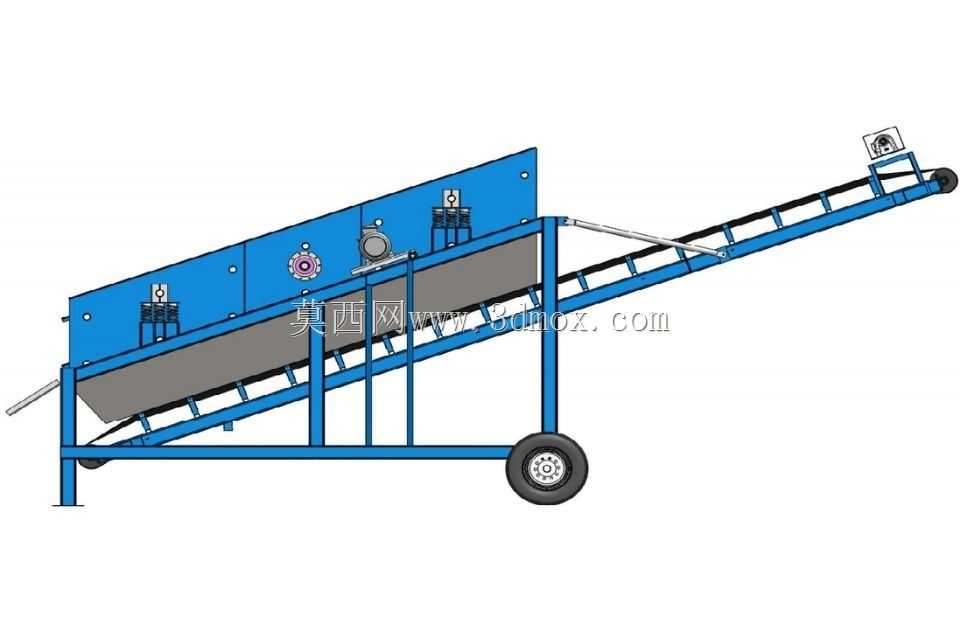

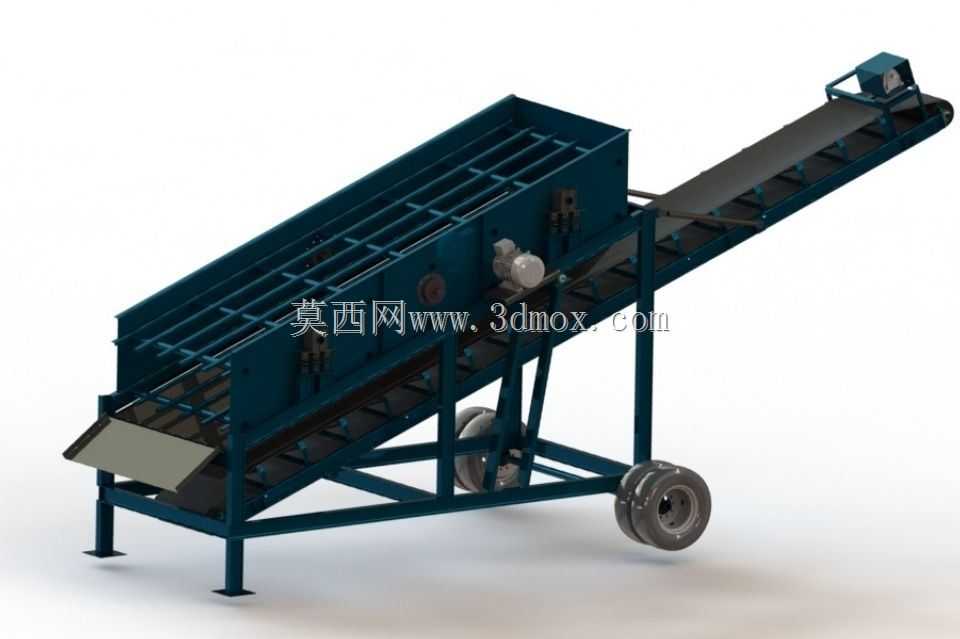

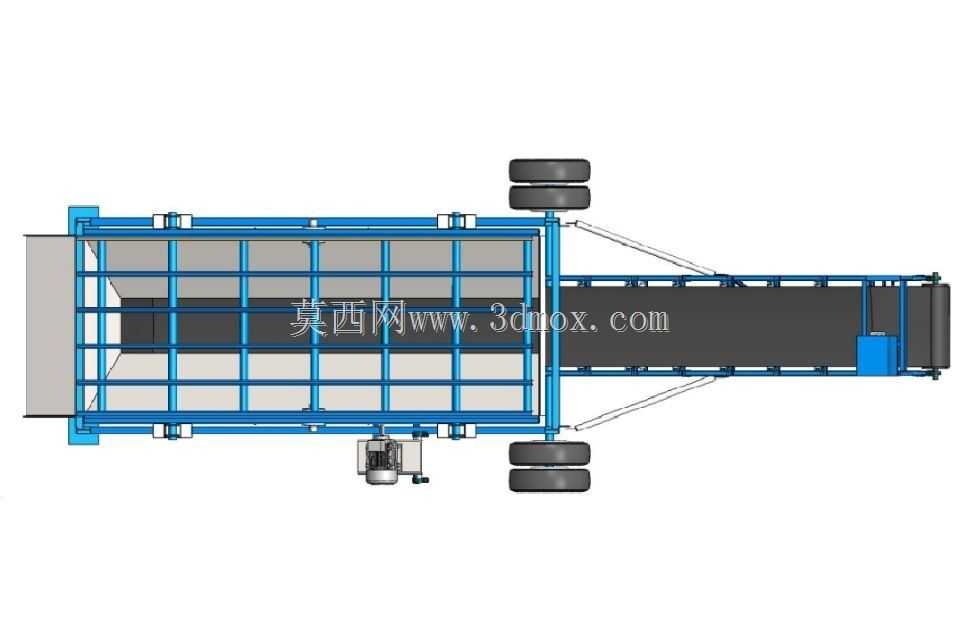

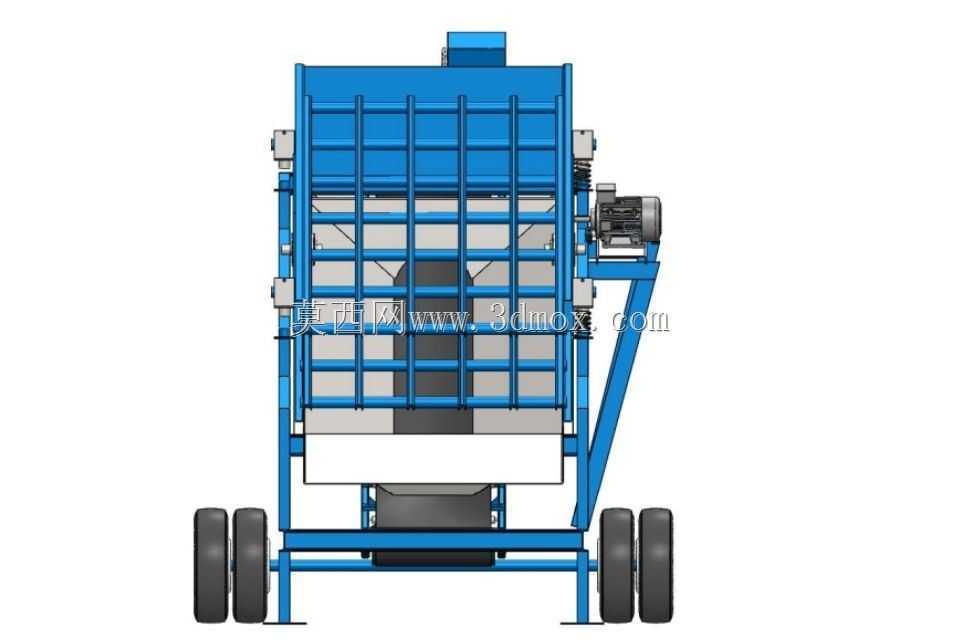

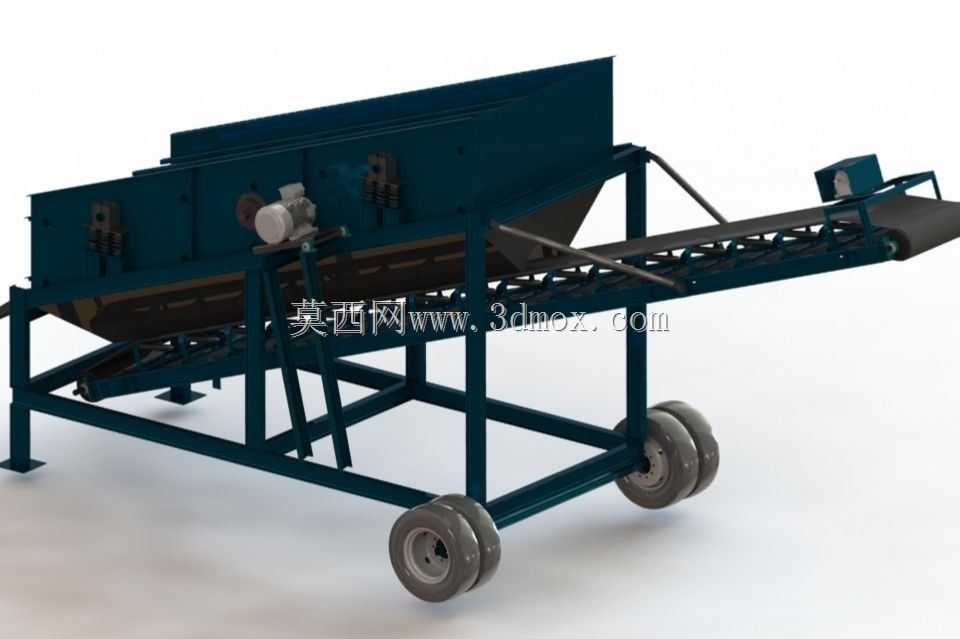

这款轮式移动筛分设备主要面向露天砂石料场、小型矿山作业点、基建现场临时砂石分级场景设计，无需做固定混凝土基础安装，转场时可通过牵引架挂接运输车辆快速转移，适配作业点频繁变动的零散筛分需求，避免固定筛分线拆装成本高、转场周期长的问题。设备整体采用倾斜式布局，筛箱主体与带式上料输送机构集成在同一焊接机架上，机架下部设置可调节支撑支腿，作业时支腿落地承载设备运行载荷，抵消振动筛工作时产生的交变激振力，避免轮组长期受振动载荷出现轮胎过早损坏、轮轴变形的问题；转场时收起支腿即可依靠行走轮完成短距离拖运，长距离转场可通过平板车整体装载，无需拆分部件。筛箱部分采用多层筛网结构设计，可根据出料粒度需求更换不同网孔规格的筛网，激振单元布置在筛箱侧部，通过偏心块旋转产生定向激振力，带动筛箱做高频直线振动，让进入筛面的砂石物料沿筛面向下运动过程中完成不同粒径分级，细料透过筛网落入对应出料溜槽，超径大料沿筛面末端排出。配套的倾斜带式输送机直接对接筛箱入料端，料斗设置在输送机低位端，可直接配合装载机上料，无需额外配置上料输送设备，减少现场设备配套数量。设计阶段重点考量了机架的抗振性能，主承重梁采用矩形型钢焊接结构，筛箱与机架之间通过减振弹簧连接，阻断激振力向机架、地面传递，降低运行时的共振风险；输送机的托辊组采用槽型布置，避免砂石输送过程中撒料，输送带张紧装置采用螺旋调节结构，可在现场快速调整输送带张紧度，适配不同温湿度环境下输送带的伸缩量变化。设备的外形边界充分考虑了道路运输限界要求，整机宽度控制在常规道路运输允许范围内，高度满足普通公路涵洞通行要求，现场就位后仅需调平支腿、接电即可投入作业，无需复杂的安装调试流程。筛网采用模块化快装结构，更换单块筛网无需整体拆解筛箱，可在作业现场短时间内完成筛网更换，适配不同粒径砂石的筛分作业需求，出料端可根据现场布置需求接配不同的出料输送装置，将分级后的砂石物料输送到对应堆料点。
