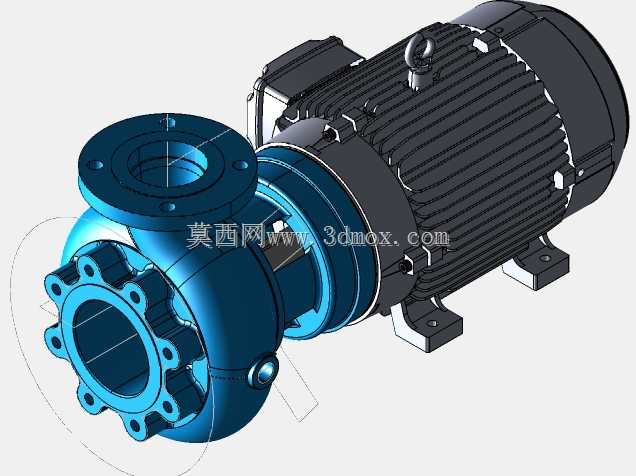

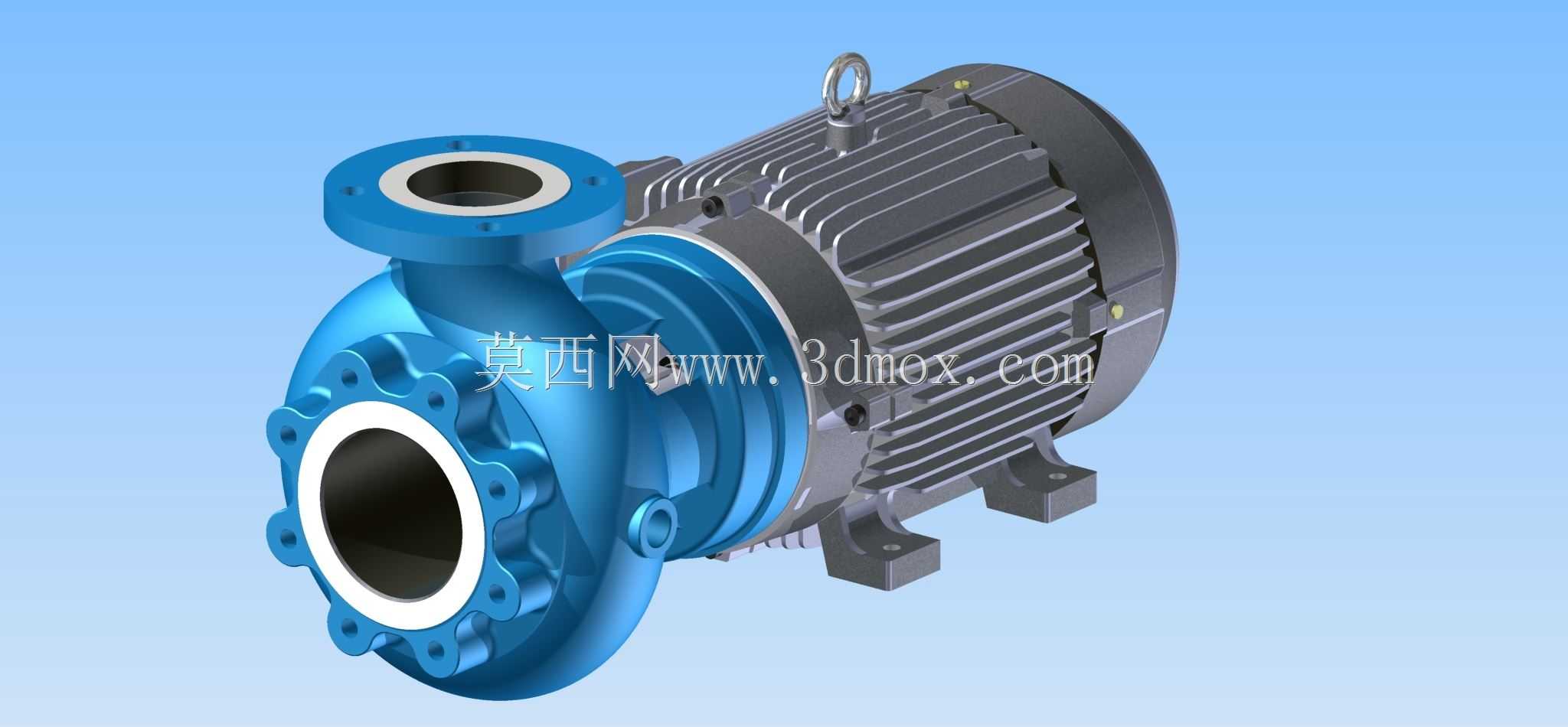

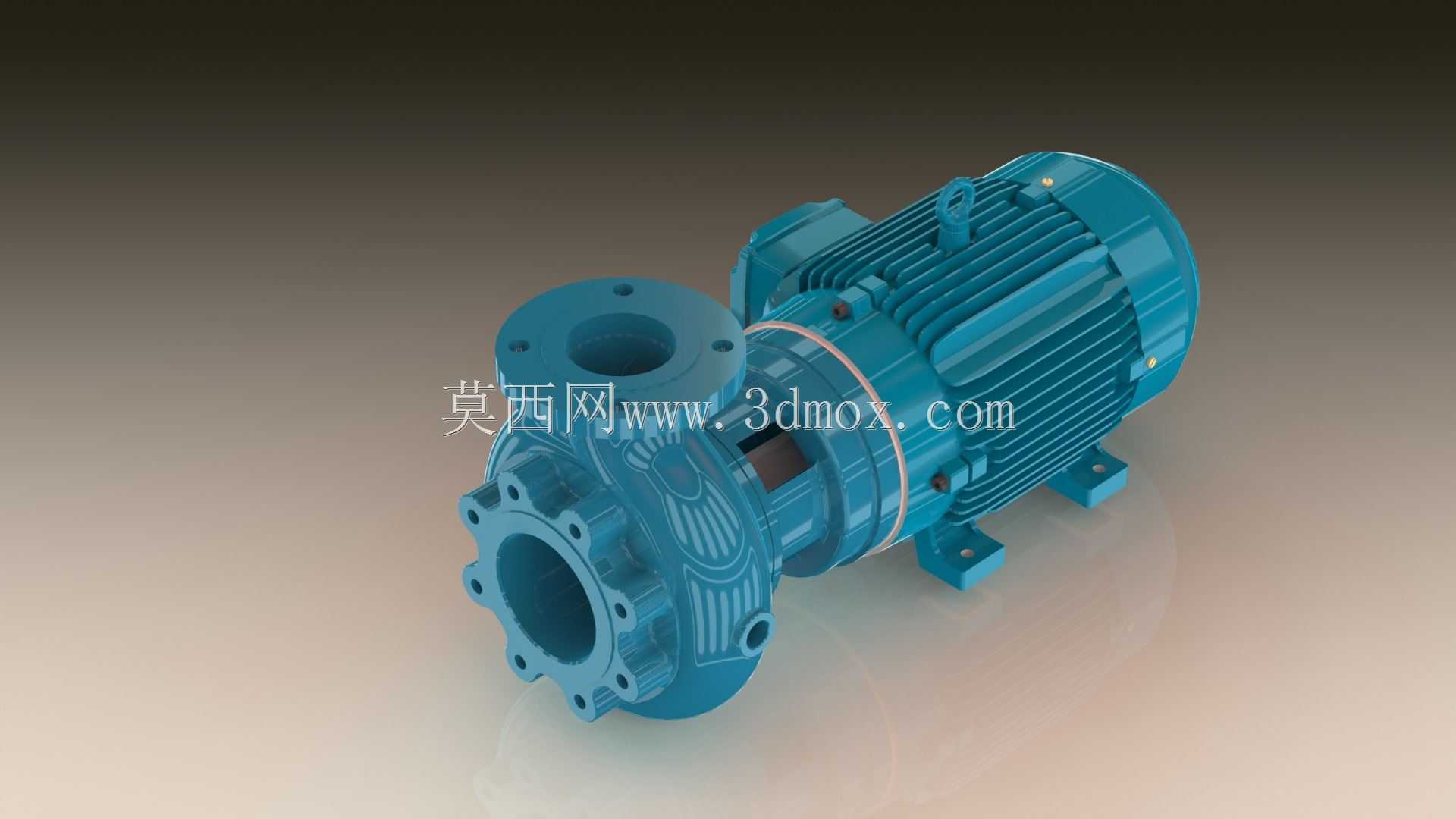

达卡CL14卧式离心泵配套20CV电机结构

这款卧式离心泵配套动力单元的结构设计，首先要匹配工业流体输送场景的安装需求，常见于暖通循环、给排水、工业冷却水输送、轻腐蚀介质输送等工况，泵体与电机采用直联同轴结构，省去了中间联轴器的调整环节，能大幅降低现场安装的对中工作量，也减少了传动环节的功率损耗。从结构设计思路来看，泵壳采用蜗壳式流道设计，进水口与出水口采用法兰连接结构，法兰端面的螺栓孔位按照通用管路标准排布，能直接对接同通径的工业管路，不需要额外制作转换接头。泵体的脚座与电机的安装脚座处于同一安装基准平面，安装时只需要保证基础平面的平面度公差在每米0.1mm以内，就能避免运行过程中因为基础不平产生的附加振动。叶轮采用闭式离心结构，流道做了顺滑过渡处理，能减少介质在流道内的湍流损失，提升运行效率，泵体与电机的连接部位设置了机械密封安装腔，适配标准型机械密封，日常维护时不需要完全拆解泵体，就能完成密封件的更换。从安装边界来看，整机的轴向尺寸控制紧凑，电机的散热筋沿轴向排布，保证运行时的散热面积足够，即使在连续运行的工况下，电机外壳的温升也能控制在标准允许范围内。泵体的进水口沿轴向设置，出水口沿径向垂直向上，这种排布方式能让管路布置更灵活，既可以适配水平管路的进水，也能适配垂直方向的出水排布。在结构细节上，泵壳的壁厚按照1.6倍额定工作压力的强度要求设计，能承受管路系统的水锤冲击，电机的接线盒设置在机壳侧面，接线方向可以根据现场安装需求旋转调整，避免现场布线时出现线缆弯折半径过小的问题。泵脚与电机脚的安装螺栓孔采用长圆孔设计，允许安装时有少量的位置偏差，降低现场基础施工的精度要求，同时也方便后期维护时的整机拆卸移位。在实际选型应用中，这款结构的泵组适合输送不含大颗粒固体杂质的清洁介质，运行时的振动幅值控制在每秒4.5mm以内，不需要额外做重型隔振基础，普通的混凝土地面就能满足安装要求。泵体的泄水孔设置在蜗壳最底部，停机检修时可以完全排空泵腔内的残留介质，避免冬季低温环境下介质冻胀损坏泵壳。
