高压往复式柱塞泵整体结构三维设计

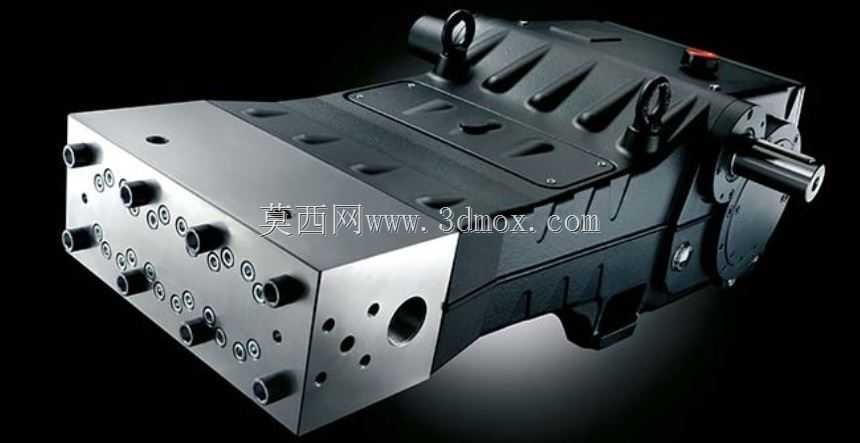

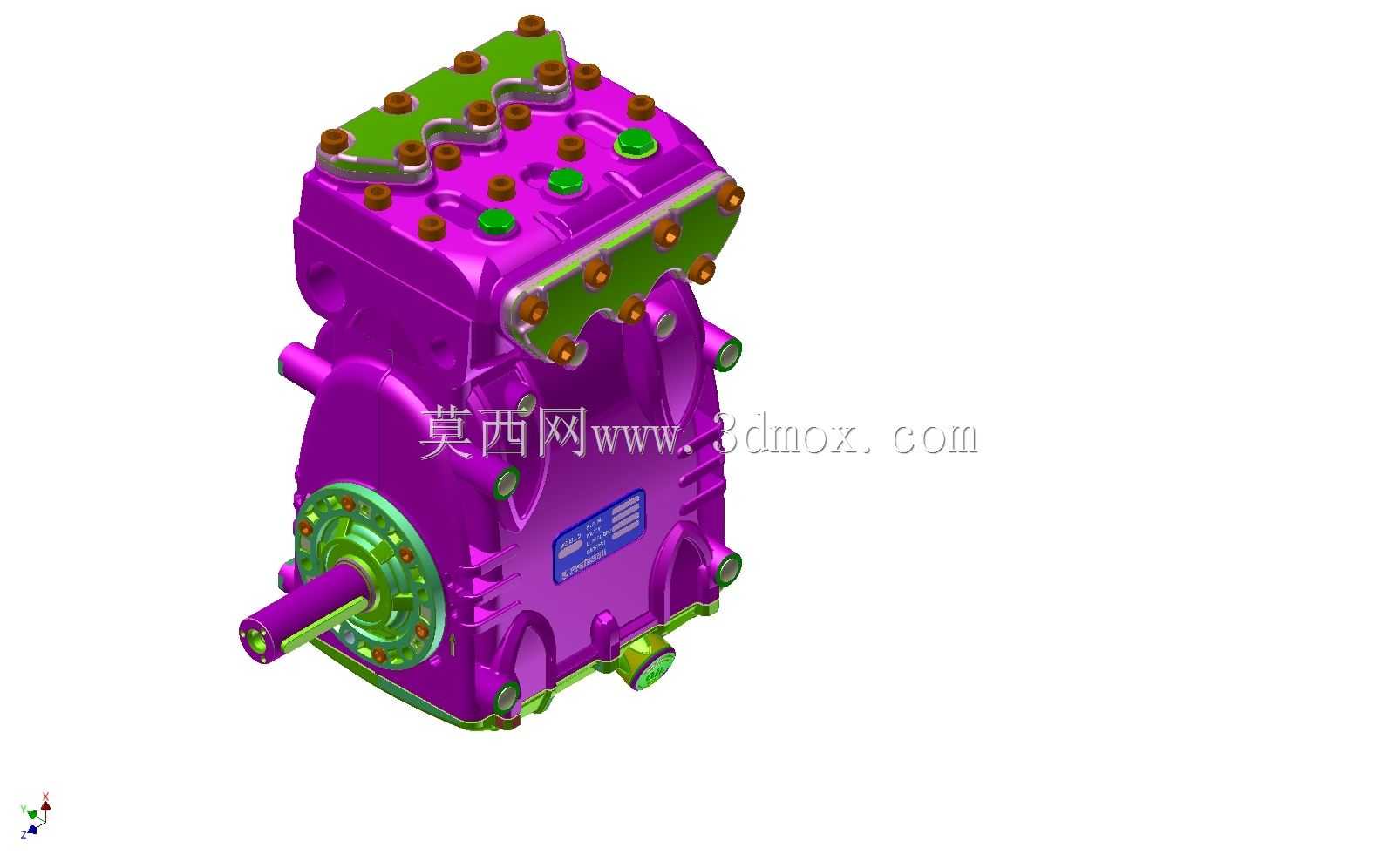

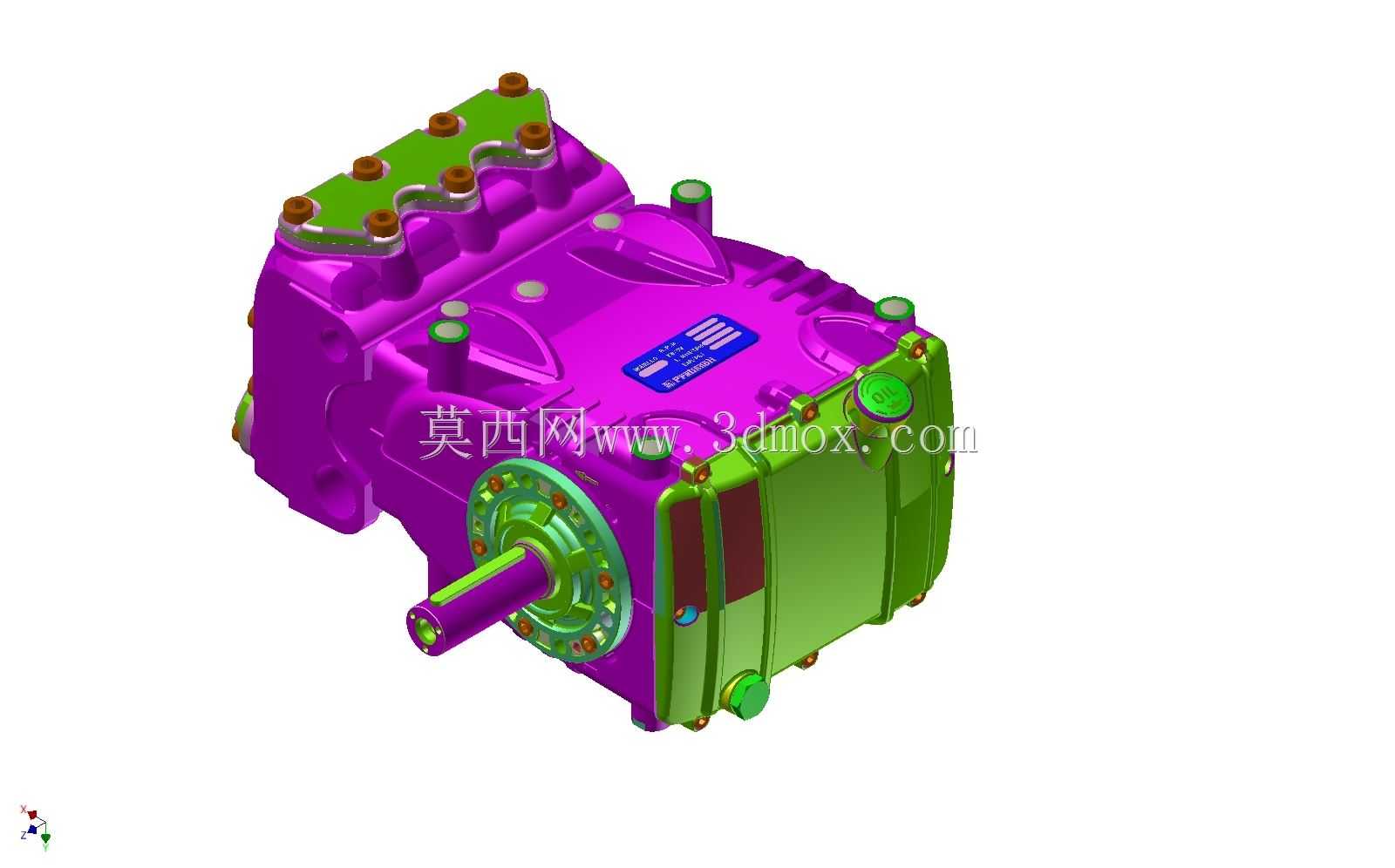

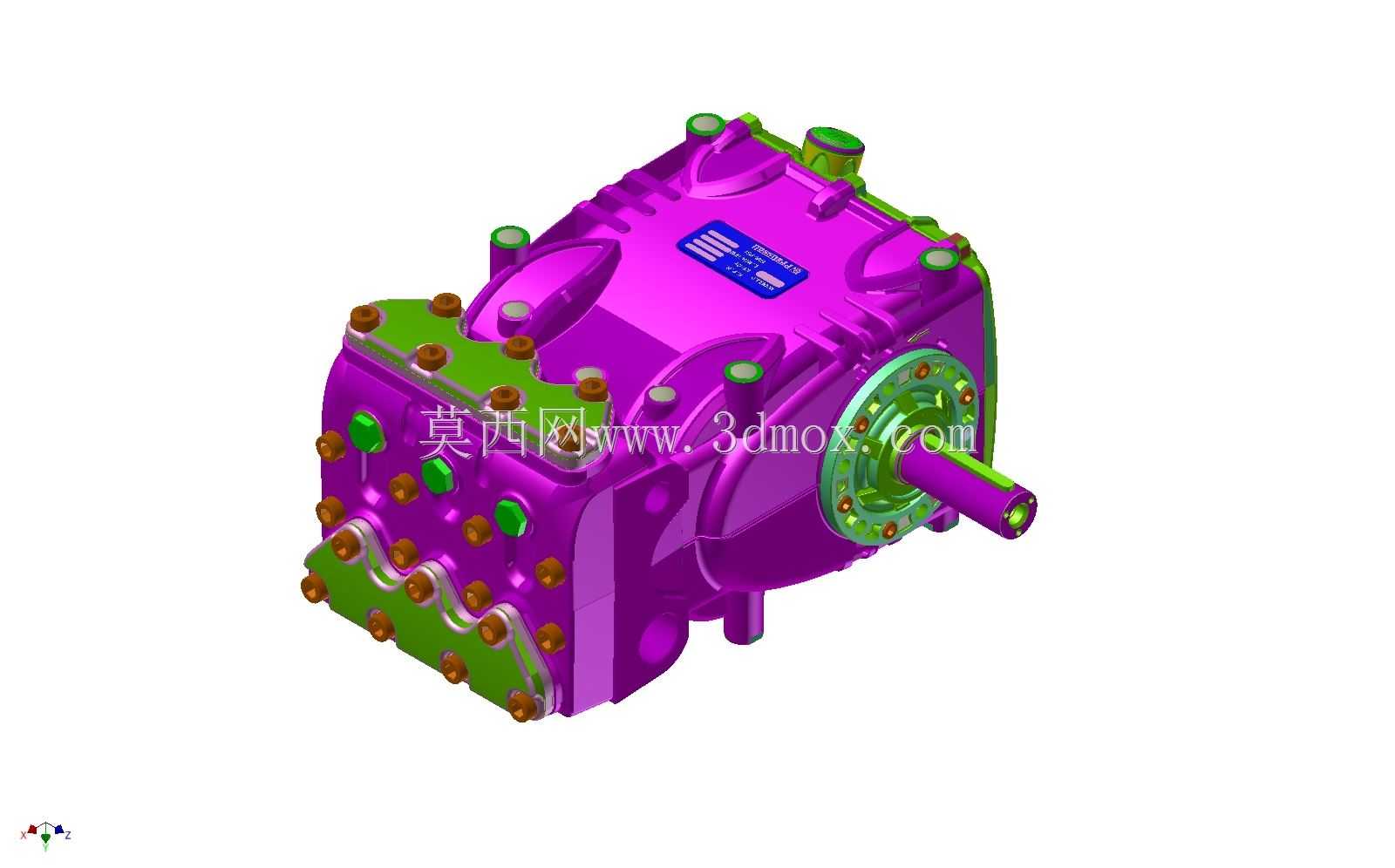

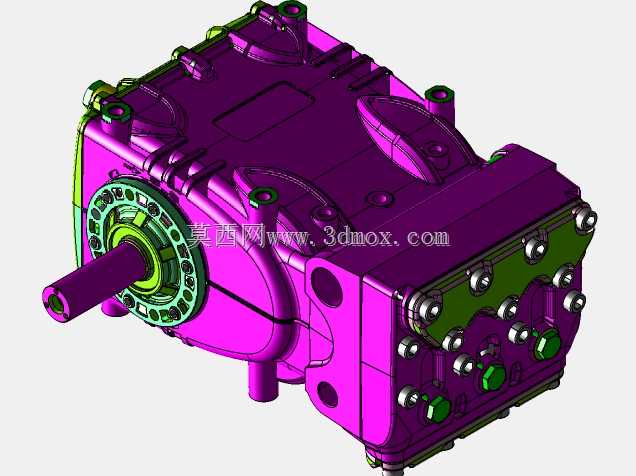

在高压流体输送、液压系统动力供给、油田注水、化工流程增压这类工况里，柱塞泵是核心的容积式动力设备，这款模型还原的是多缸卧式柱塞泵的完整装配结构，从外部壳体到内部流道、柱塞副、配流端的连接关系都做了完整呈现。做这类泵的结构设计时，首先要考虑的是安装边界的适配性，模型里的泵体采用分体式铸造壳体结构，下部的安装脚预留了标准螺栓孔位，可直接匹配通用撬装底座或者设备机架的安装面，输入轴端的伸出长度、轴径尺寸都符合通用联轴器的连接公差，不需要额外做转接件就能和驱动电机、减速机输出端对接。从功能特性来看，这款多柱塞结构的泵相比单柱塞泵，输出流量的脉动率更低，运行时的振动更小，泵体侧面的多个柱塞腔采用对称排布，能平衡柱塞往复运动产生的惯性力，降低设备运行时的动载荷。设计过程中，壳体的流道走向做了圆弧过渡处理，减少高压流体在腔体内的沿程阻力，同时配流端的密封结构采用多级组合密封，能在高压工况下减少内泄，提升容积效率。日常做设备选型时，这类泵的外形尺寸需要预留足够的检修空间，尤其是柱塞端的密封更换位置、进出口管路的连接操作空间，模型里清晰呈现了进出口法兰的位置、朝向，以及各外接油口、排气口的布局，能直接用于管路布置的干涉检查。在三维建模过程中，所有配合面都按照实际装配公差做了约束，柱塞和缸体的配合、轴承和轴的配合、端盖和壳体的密封面配合都符合机械设计的公差要求，可直接用于生成工程图、做装配工艺模拟，也能作为流体仿真的几何基础，分析不同转速下的流量输出特性、腔体内的压力分布情况。对于做液压系统集成、高压清洗设备、油田增压装置设计的工程师来说，这个完整的装配模型能大幅缩短前期方案设计的周期，不需要从零开始搭建泵体的基础结构，可直接根据实际工况调整柱塞数量、缸径参数、安装接口尺寸，快速完成适配性修改。
