起重机外伸缩臂结构三维设计

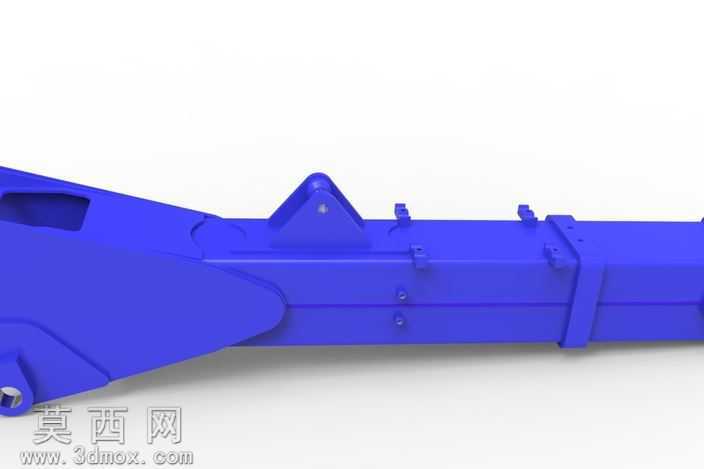

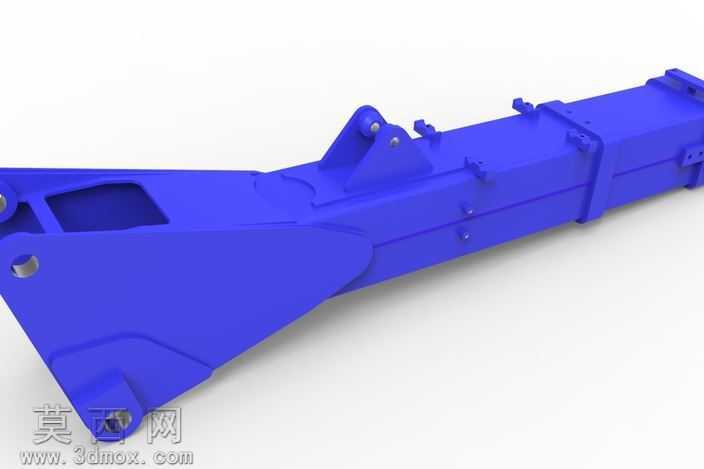

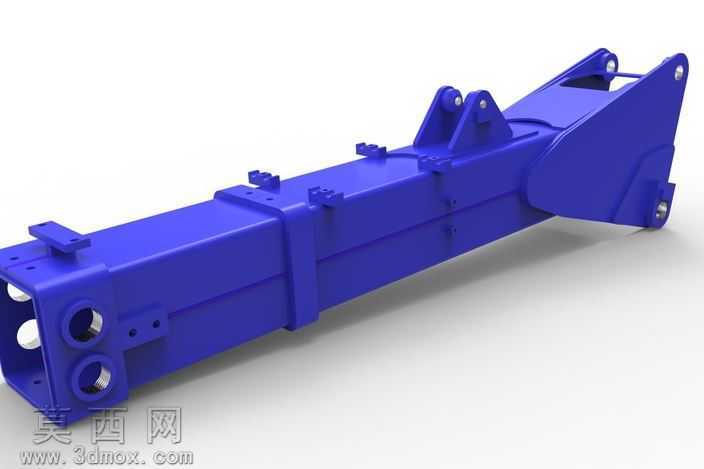

本模型为起重机外伸缩臂（外boom）的三维结构设计，建模过程中严格遵循起重机械臂架的工程设计规范，先通过草图绘制确立臂架的主体截面轮廓，采用箱型梁作为主体承载结构，以保证臂架在重载工况下的抗弯、抗扭性能。建模阶段依次完成主体臂筒的拉伸成型，对臂筒上的铰接支座、安装凸台、管线固定座等附属结构进行特征建模，所有安装孔位、铰接轴孔均按照实际装配尺寸精准定位，确保各部件的装配公差符合机械设计要求。材质设置上，主体结构采用工程起重机械常用的高强度合金结构钢材质，渲染时赋予金属哑光漆面效果，还原真实起重机臂架的蓝色涂装外观，对铰接孔内壁、安装贴合面等机加工面单独设置金属切削面材质，区分不同加工区域的质感表现。结构设计上，该外臂作为伸缩臂组的外层承载构件，一端设置有与转台、变幅油缸连接的双铰接耳板，耳板处做了加厚加强处理，分散铰接点的集中应力；臂身外侧布置有滑块安装座、伸缩油缸固定座、管路固定卡扣等结构，用于配套内伸缩臂的滑动装配、伸缩驱动以及液压管路的排布固定；臂身截面采用渐变式箱型设计，从根部到端部截面尺寸逐步收窄，在保证整体结构强度的同时合理降低臂架自重，提升起重作业的有效载荷能力。设计过程中充分考虑了臂架的受力传递路径，将起吊载荷通过臂身均匀传递至根部铰接点，对臂身的焊缝连接位置、应力集中区域做了局部加厚的结构优化，避免长期重载下出现结构变形或疲劳损坏。整体模型完整还原了外伸缩臂的所有结构细节，各特征之间无几何干涉，可用于起重机臂架的结构验证、装配模拟以及工程教学演示使用。
