M06规格按压式黄油注油嘴结构

　　在各类工业设备的润滑维护场景里，这类M06规格的按压式黄油注油嘴是覆盖场景极广的基础润滑配件，从普通机床的导轨滑块座、工装夹具的铰接转轴，到工程机械的销轴铰接位、自动化输送线的链轮轴承座，只要是需要定期补充润滑脂的摩擦副点位，基本都会配置这类注油结构。它的核心作用是作为润滑脂注入设备内部摩擦副的单向通道，既可以让黄油枪输出的高压润滑脂顺利进入润滑腔，又能在注油完成后自动封闭通道，避免腔体内的润滑脂反向溢出，同时阻挡外界的粉尘、切削液、水汽等杂质顺着注油孔进入摩擦副内部，破坏润滑脂的油膜结构，造成磨粒磨损。

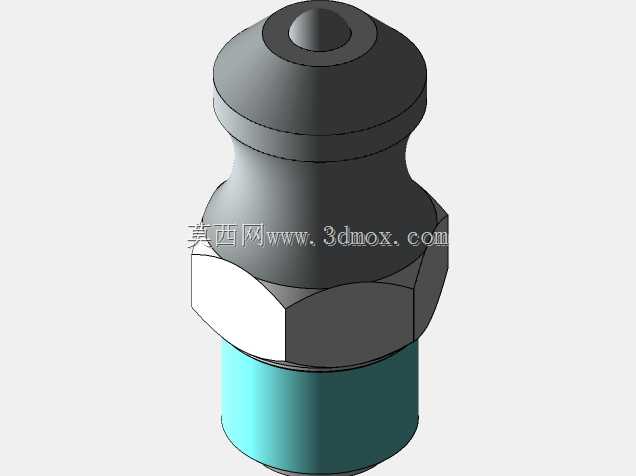

　　从结构设计逻辑来看，这个注油嘴采用了外螺纹安装的形式，下部的青蓝色段为M06公制外螺纹结构，安装时直接拧入设备基体预先加工好的内螺纹孔即可，螺纹段的长度经过匹配设计，既保证足够的螺纹啮合长度，避免注油时受高压润滑脂冲击出现松动脱落，又不会因为螺纹过长伸入润滑腔内部，干涉内部零件的运动或者阻挡润滑脂的扩散路径。螺纹上方的六角结构是专门为安装扳手预留的受力位，对边尺寸适配标准开口扳手，安装时可以施加足够的拧紧力矩，保证注油嘴与基体结合面的密封性能，不会从安装缝隙处出现溢脂问题。

　　注油嘴上部的圆弧形帽状结构是和黄油枪枪头配合的对接位，外形做了顺滑的圆弧过渡，没有尖锐棱角，一方面是方便黄油枪的注油杯快速对位卡合，即使现场维护时操作空间受限、视线不佳，也能顺着圆弧面顺利滑到对接位置，提升现场注油维护的效率；另一方面圆弧结构没有应力集中点，在日常设备运行中不容易被磕碰变形，避免因为对接位变形导致黄油枪无法卡合、无法完成注油的问题。内部的单向密封结构采用了弹簧顶推密封珠的设计，平时在弹簧预紧力的作用下，密封珠压紧在注油通道的密封锥面上，实现通道的常闭状态；当黄油枪对接施压时，高压润滑脂的压力克服弹簧预紧力，推开密封珠，润滑脂就可以顺着通道进入设备的润滑腔，当黄油枪卸压移除后，弹簧迅速推动密封珠复位封闭通道，同时设备润滑腔内部的背压也会辅助压紧密封珠，进一步提升密封可靠性。

　　在实际选型应用中，这类注油嘴的安装边界需要重点关注，首先是安装位置的周边需要预留足够的黄油枪操作空间，以注油嘴的轴线为中心，半径15mm的圆柱范围内不能有突出的结构件遮挡，否则黄油枪的注油杯无法完全卡合到注油嘴上，会出现注油时漏脂、压力不足导致润滑脂无法到达摩擦面的问题。其次是安装螺纹的深度需要匹配，基体上的内螺纹孔有效深度不能小于螺纹段长度加2mm，孔底需要预留足够的容屑空间，避免安装时铁屑挤压造成螺纹滑牙，同时螺纹孔需要和润滑腔打通，打通的孔径控制在2-3mm，既保证润滑脂可以顺利流入，又不会因为孔径过大导致内部的密封珠脱出。另外注油嘴的安装朝向也需要结合维护场景调整，尽量让注油嘴的轴线朝向方便维护人员操作的方向，避免朝向设备内侧、贴近地面或者被其他管线遮挡的位置，减少日常维护的操作难度。

　　从长期使用的可靠性角度来看，这类注油嘴的外露部分做了圆滑的外形处理，不容易积存油污和切削碎屑，日常设备清洁时可以很方便地擦拭干净，避免杂质堆积在对接位，导致注油时杂质被带入润滑腔。六角受力位的厚度经过强化设计，即使多次拆装也不会出现扳手打滑、棱角磨圆的问题，满足设备全生命周期内多次润滑维护、甚至多次更换注油嘴的使用需求。整体结构没有多余的复杂零件，加工工艺性好，适合批量生产，同时结构可靠性高，在-20℃到80℃的常规工业环境温度区间内都可以稳定工作，不会因为温度变化导致弹簧弹力异常、密封失效等问题，能够适配绝大多数通用工业设备的润滑点位使用需求。
