工业设备数显测控操作面板结构设计

　　这款数显测控操作面板，主要面向工业现场的低压电控柜、小型设备集成操作台、实验台测控单元等场景使用，是设备端实现参数采集、状态显示、操作交互的核心人机界面组件。从实际工程落地的角度看，这类面板常被集成在小型生产线控制端、实验室测试台架、专用设备的操作工位旁，替代传统的指针式仪表加分立按钮的组合布局，让操作人员可以在一个面板区域内完成核心参数读取、运行状态判断、基础操作触发的全流程动作，不用分散视线到多个分散安装的仪表上，能有效降低操作时的误判概率。

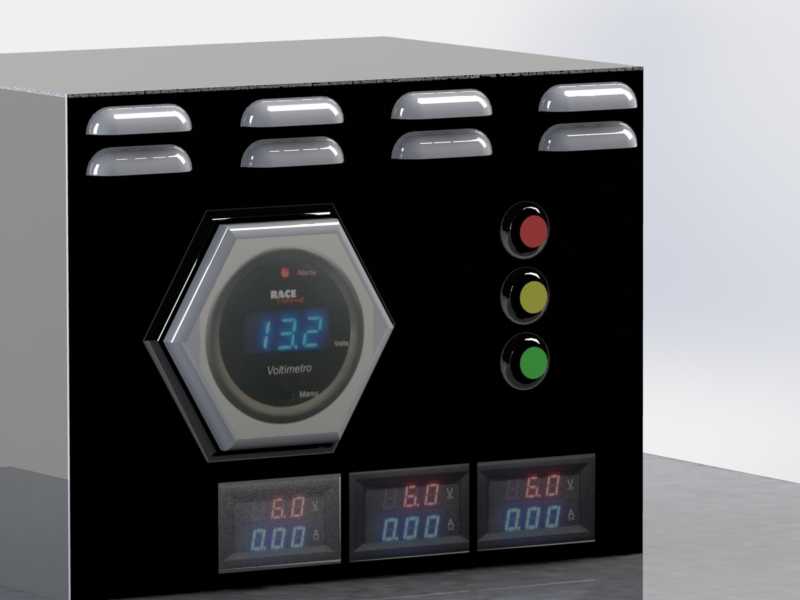

　　设计上首先考虑的是现场操作人员的视线习惯，核心的主参数显示区域采用六边形嵌入式安装结构，布置在面板视觉中心位置，这个区域用来显示最核心的实时测量参数，比如电压、电流、压力这类需要频繁读取的数值，显示面做了略微下沉的嵌装处理，能避免现场环境光直射产生的反光问题，保证不同角度下都能清晰读取数值。主显示区右侧垂直排布红、黄、绿三色状态指示灯，分别对应故障报警、待机预警、正常运行三种设备状态，垂直排布的方式符合操作人员从上到下的状态查看逻辑，不同颜色的灯珠采用凸起的柔光罩设计，既保证光线扩散范围足够，又不会因为亮度过高产生刺眼的问题。

　　主显示区上方排布两排共8个操作按键，按键采用圆弧凸起的长条形结构，按键表面做了防滑的微弧处理，操作人员戴薄劳保手套也能准确按压，不会出现打滑按错的情况，按键的触发行程做了适配工业场景的优化，按压力度适中，既不会因为现场设备振动产生误触发，也不会因为按压力度过大增加长时间操作的疲劳感。主显示区下方横向排布三个副参数显示单元，用来显示三相分路参数或者次级测量值，每个副显示屏都独立标注参数位和单位区域，三个屏等距排布，和上方的按键区、主显示区形成规整的视觉对齐，方便快速比对不同分路的参数差异。

　　从安装边界来看，整个面板采用嵌入式安装设计，面板主体的安装法兰边厚度控制在常规柜门板的适配范围，安装时只需要在柜门板上开出对应尺寸的矩形安装孔，将面板从正面嵌入后用后侧的卡扣或者压条固定即可，不需要额外做复杂的安装支架，面板后侧的接线区域预留了足够的走线空间，适配常规的接线端子排安装，和柜内的采集模块、控制单元的接线距离可以控制在合理范围，减少信号传输的干扰。面板的正面防护等级可以满足常规工业车间的防尘防泼溅要求，正面的接缝处都做了密封处理，日常车间的灰尘飞溅、少量液体泼溅都不会影响内部电路的正常运行。

　　设计过程中也充分考虑了不同场景的适配性，面板上的显示区域、按键、指示灯的布局都做了模块化的预留，如果需要调整功能，只需要更换对应的内部模块，不需要重新开模做面板结构，能有效降低衍生型号的开发成本。比如针对不同的测量需求，主显示区可以替换成温度、转速、流量等不同参数的显示模块，下方的副屏也可以根据实际需求增减对应的显示通道，上方的按键可以根据功能需求定义成参数设置、复位、启停等不同的操作功能，整体结构的通用性很强，不需要大幅改动结构就能适配多种不同的设备测控需求。

　　从实际使用的人机交互逻辑来看，整个面板的功能分区完全按照操作频率和视觉优先级排布：最核心的参数显示在视觉中心，状态提示在视线移动最短的右侧区域，操作按键在上方伸手可及的位置，次级参数在下方方便比对查看，整个操作视线的移动路径非常短，操作人员在日常巡检或者操作的时候，只需要扫一眼面板就能获取所有需要的信息，不需要来回转头或者移动身体查找对应的仪表和按钮，长时间使用的操作效率提升非常明显。面板的整体配色采用黑色哑光主体，搭配银色的按键和显示区边框，和常规工业电控柜的深色门板适配性很好，不会显得突兀，哑光的表面处理也能减少现场环境的反光，进一步提升显示内容的可读性。
