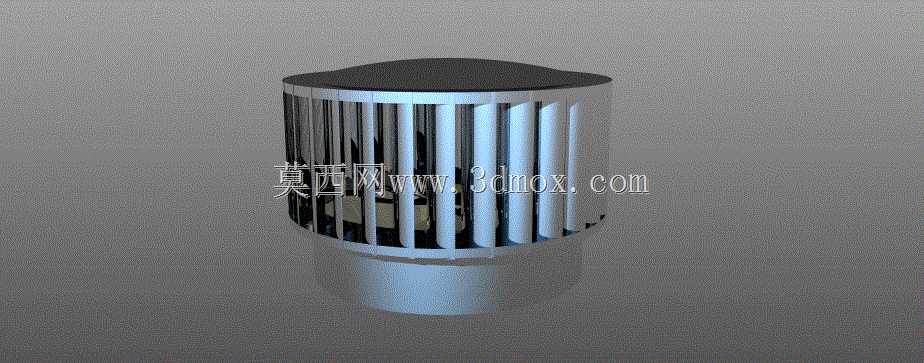

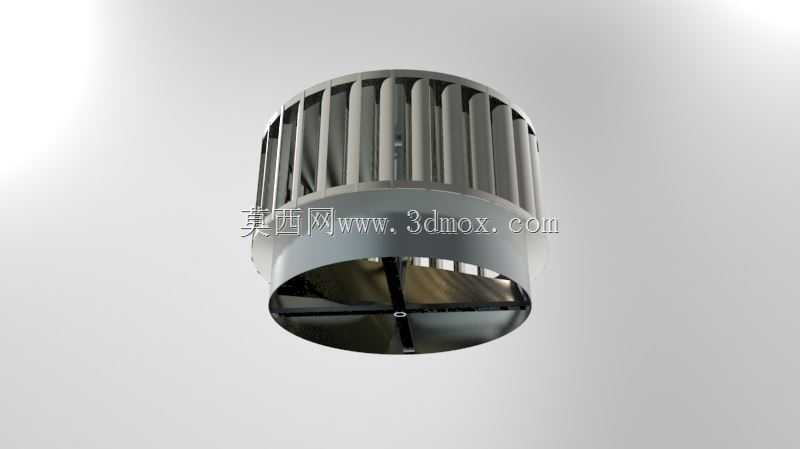

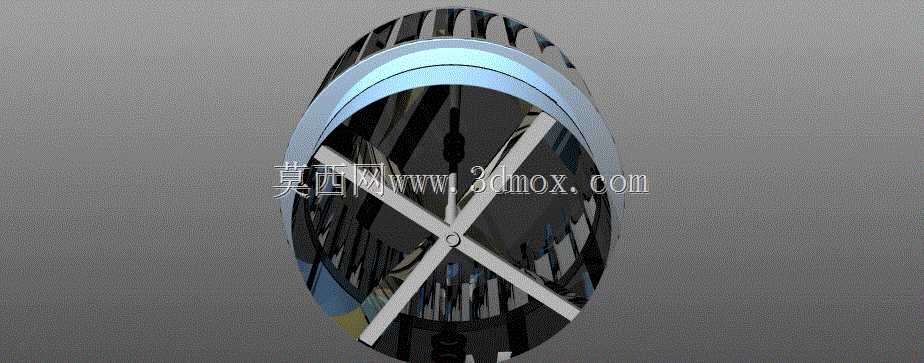

多规格可调式II型涡轮通风装置结构

在工业厂房、民用建筑的屋面自然排风场景中，这类涡轮通风装置的应用十分普遍，无需额外电力驱动，依靠自然风力与室内外热压差带动涡轮旋转，就能持续将室内的闷热空气、粉尘废气排出室外，相比传统动力排风设备，长期运行无能耗，维护成本极低，适合长期不间断的通风换气需求。这款II型结构的涡轮通风装置，在设计时预留了充足的尺寸调整空间，直径覆盖50厘米到100厘米的区间，适配不同面积的通风口安装需求，小直径规格适合小型库房、设备间的局部排风，大直径规格可满足大型生产车间、仓储库房的大范围换气要求，安装时仅需匹配屋面预留洞口尺寸，做好基座防水固定即可，无需额外搭建复杂的支撑结构。从结构设计来看，涡轮的叶片采用弧形流线型布局，旋转时能形成稳定的离心负压区，将室内空气顺着叶片间隙导流排出，外部的雨水、杂物会在旋转离心力的作用下被甩出，不会顺着通风口倒灌进室内，解决了传统自然通风口漏雨、进灰的痛点。材质方面提供铝与不锈钢两种可选，铝制构件重量轻，安装荷载小，适合对屋面承重有严格限制的场景，不锈钢材质耐腐蚀性更强，可在沿海高盐雾区域、化工车间周边等腐蚀环境下长期使用，不会出现锈蚀卡滞的问题。设计时也考虑了后期改型的拓展性，核心的涡轮转动副采用通用化接口设计，后期如果需要调整通风量、更换叶片材质，无需重新制作整套基座结构，仅需替换涡轮主体部分即可，大幅降低后期改造成本。叶片与中心支架的连接采用铆接加定位凸点的结构，避免长期旋转震动导致的连接松动，中心转动部位预留了润滑维护空间，定期加注润滑脂即可保证十余年的稳定运行，无需频繁拆解检修。在实际选型过程中，可根据室内换气次数要求、屋面预留洞口尺寸、周边环境腐蚀等级，灵活选择对应直径与材质的规格，安装边界仅需保证涡轮周边无高出屋面的遮挡物，避免自然风流被遮挡影响涡轮转动效率，基座与屋面连接部位做好密封处理，就能实现稳定的无动力通风效果。
