同轴式二级直齿圆柱齿轮减速机三维设计

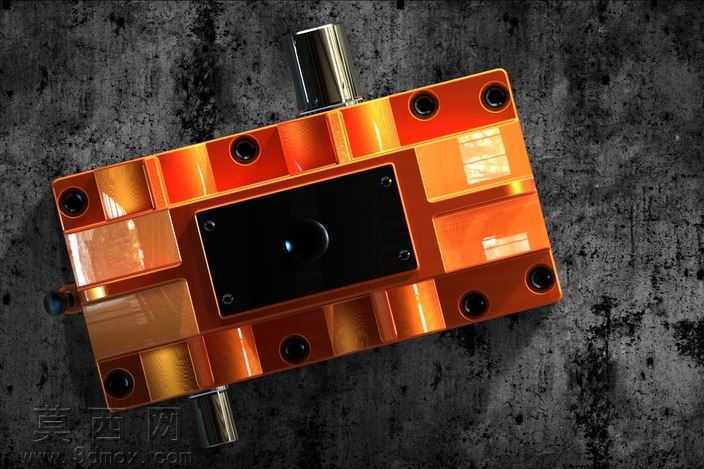

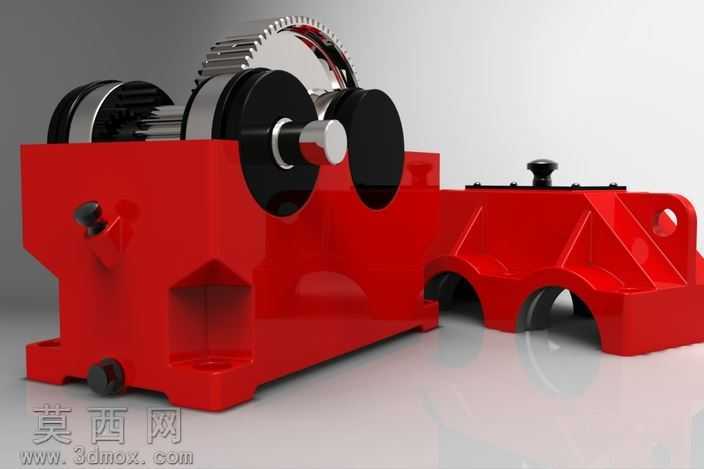

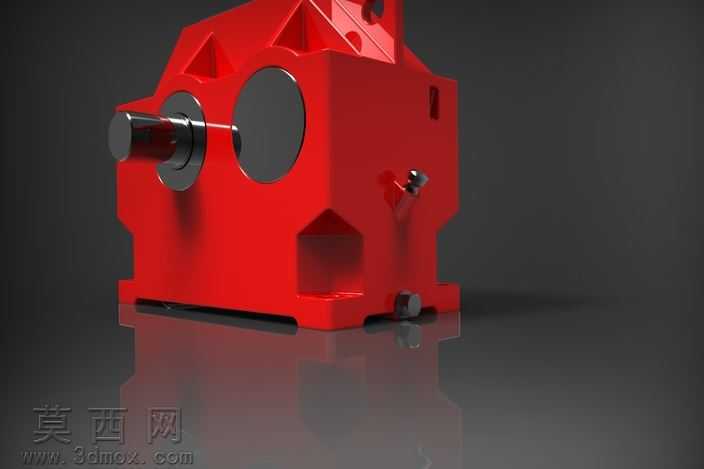

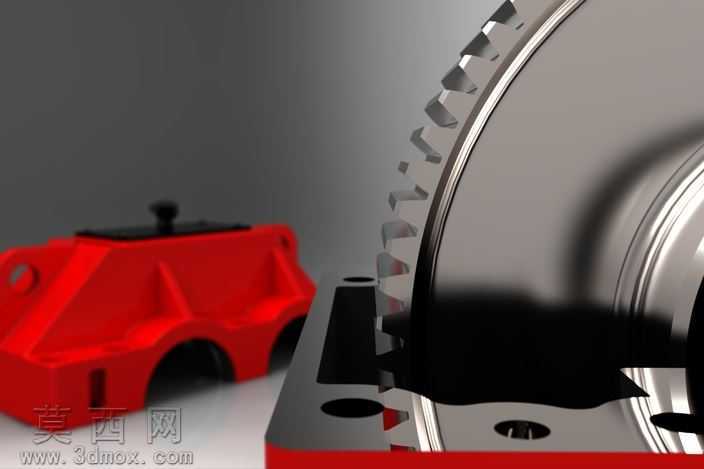

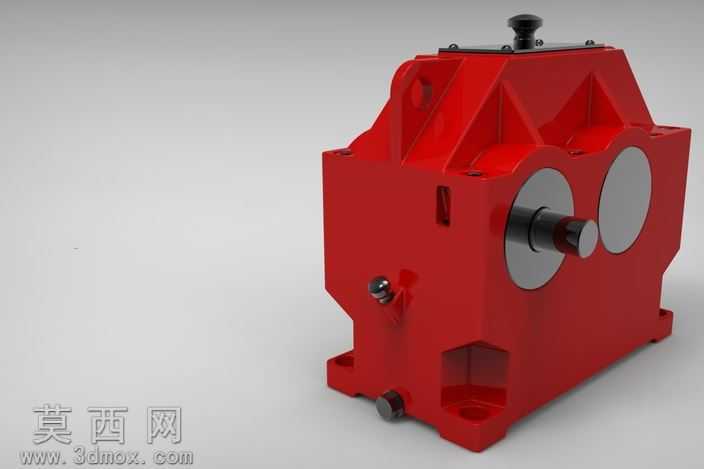

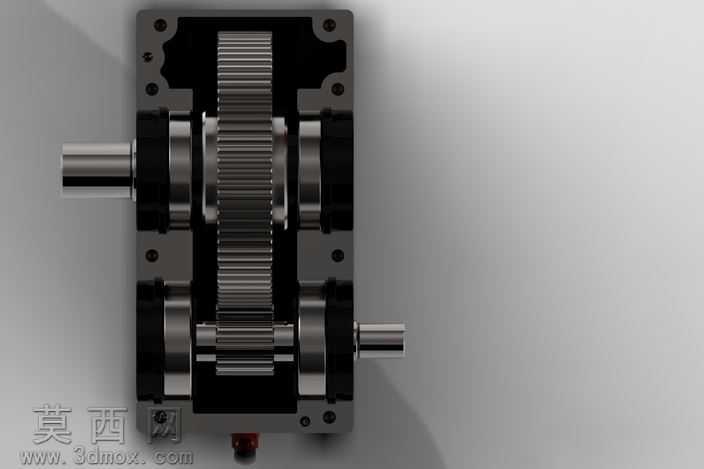

本作品为二级直齿圆柱齿轮减速机的完整三维设计模型，建模过程严格遵循机械设计规范，先完成传动参数的校核计算，确定实际传动比为4:1，其中高速级小齿轮齿数为20、大齿轮齿数为82，齿轮模数设定为2.75毫米，减速机中心距为140毫米，所有参数均满足齿轮传动的强度与啮合精度要求。建模阶段采用自底向上的装配设计思路，先逐一完成输入轴、输出轴、各级传动齿轮、箱体、轴承端盖、紧固螺栓、密封件等单个零部件的三维建模，对齿轮的齿廓渐开线曲面进行精准绘制，保证齿形参数符合标准模数规范，对箱体的安装孔位、定位凸台、轴承座孔等结构进行公差适配设计，确保各零部件装配时不存在干涉问题。装配过程中按照实际装配工艺顺序添加配合约束，轴类零件与轴承、齿轮之间采用同轴心配合与轴向定位约束，箱体与端盖之间采用面重合与螺栓孔同轴约束，最终完成整机的总装配，可实现输入轴到输出轴的二级减速传动动作模拟。渲染阶段为模型赋予贴近工业实物的材质效果，箱体外壳采用橙红色金属烤漆材质，表面添加细微的磨砂质感与光影反射效果，中间观察盖板采用哑光黑色金属材质，紧固螺栓采用镀锌亮面金属材质，输入输出轴段采用抛光亮面金属材质，背景搭配深灰色做旧水泥纹理背景，通过三点布光方案突出减速机的结构轮廓与材质质感，清晰展现箱体的分层结构、螺栓排布位置与轴端伸出结构。模型完整还原了二级减速机的内部传动结构与外部安装结构，可用于机械原理教学演示、减速机结构认知、非标设备选型参考等场景，各零部件结构完整可拆分，能够清晰查看内部齿轮的啮合排布方式与轴系支撑结构，符合通用减速机的实际结构设计逻辑。
