蜗轮蜗杆式齿轮减速器三维结构设计

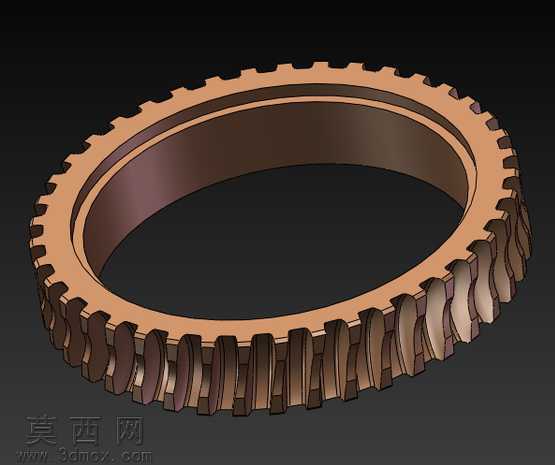

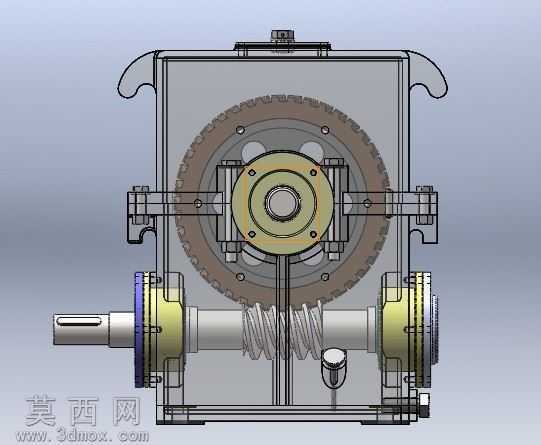

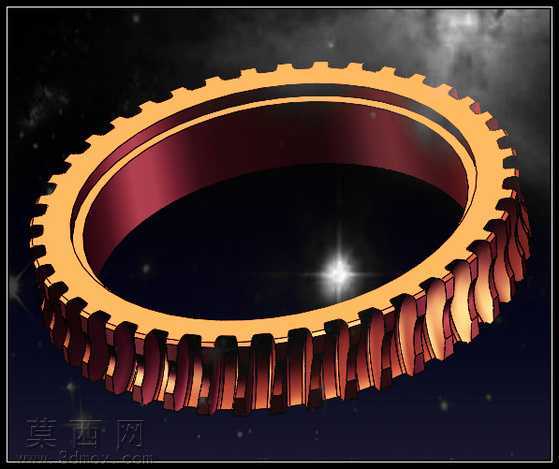

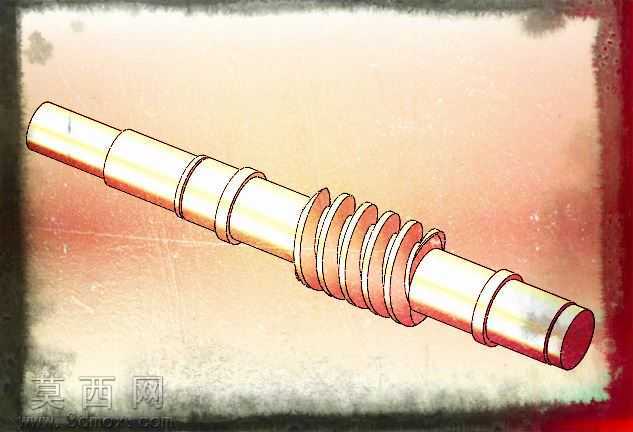

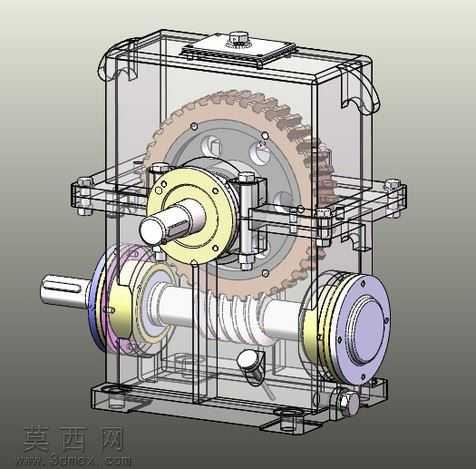

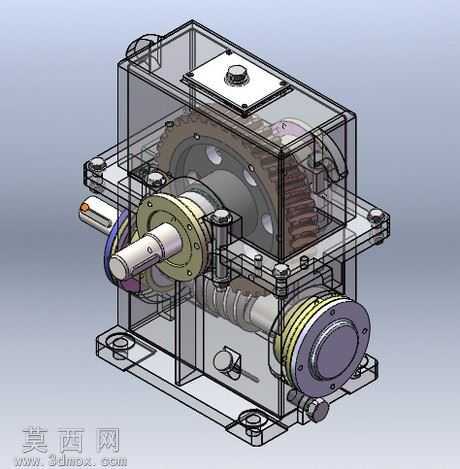

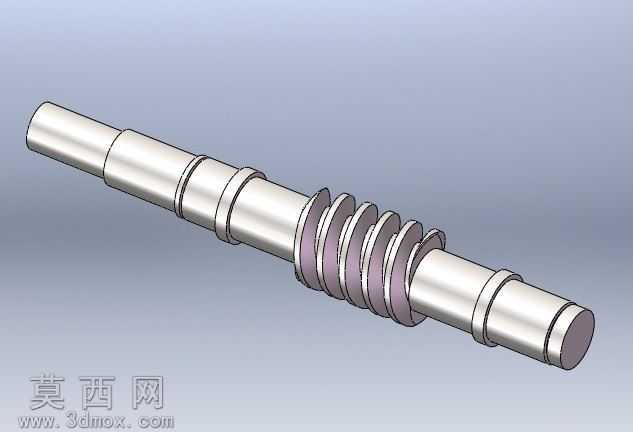

本作品为机械设计课程项目对应的蜗轮蜗杆齿轮减速器三维建模成果，建模过程依托三维参数化设计思路完成，首先依据机械设计课程中减速器的设计计算流程，确定各级传动的传动比、轴系载荷、中心距等核心参数，再按照从核心传动件到辅助支撑结构的顺序逐步完成建模。首先完成核心传动部件的建模：针对蜗杆轴，通过螺旋扫描特征生成蜗杆的啮合齿面，严格匹配齿形参数保证啮合精度，同时完成轴段的阶梯结构设计，预留轴承安装位、密封件安装位、输入轴伸的键槽结构，保证轴上零件的轴向与周向定位可靠；针对蜗轮部件，通过参数化齿形绘制生成蜗轮轮齿，完成轮芯与齿圈的组合结构建模，匹配蜗轮轴的安装孔与键槽结构，保证蜗轮与输出轴的连接可靠性。接下来完成箱体与支撑结构的建模：箱体采用剖分式结构设计，通过拉伸、切除特征完成箱壁、轴承座孔、加强筋、吊耳、油位观察孔、放油孔等结构的建模，轴承座孔的同轴度、端面垂直度严格按照形位公差要求设计，保证轴系安装后的运转精度；箱盖部分对应完成定位销孔、连接螺栓孔、透气帽安装位的结构设计，保证箱体与箱盖的连接密封可靠。随后完成标准件与附属结构的建模：包括深沟球轴承、轴承端盖、密封毡圈、连接螺栓、定位销、油标尺、放油螺塞等零件，所有标准件均按照对应国标参数建模，保证装配时的配合精度符合机械设计规范。装配阶段采用自下而上的装配流程，先完成蜗杆轴系、蜗轮轴系的子装配，校验轴上零件的轴向间隙、轴承预紧量，再将两个轴系装入箱体，依次安装端盖、密封件、紧固件，最后完成整体装配校验，通过干涉检查确认所有零件无运动干涉，啮合齿面的接触位置符合设计要求。渲染阶段针对不同零件赋予对应材质：箱体与箱盖赋予灰铸铁材质，调整粗糙度参数还原铸造箱体的哑光质感；轴类零件、齿轮齿面赋予调质钢材质，突出金属加工面的光泽感；密封件、油标等非金属零件赋予橡胶、透明塑料材质，提升模型的真实感。整体模型完整还原了蜗轮蜗杆减速器的内部传动结构与外部安装结构，可用于课程设计答辩展示、减速器结构原理教学、装配工艺模拟等场景，清晰展现了单级蜗轮蜗杆减速器的减速增扭原理，以及机械设计中轴系设计、箱体设计、标准件选用的完整流程。
