高精度可调式活动扳手结构设计

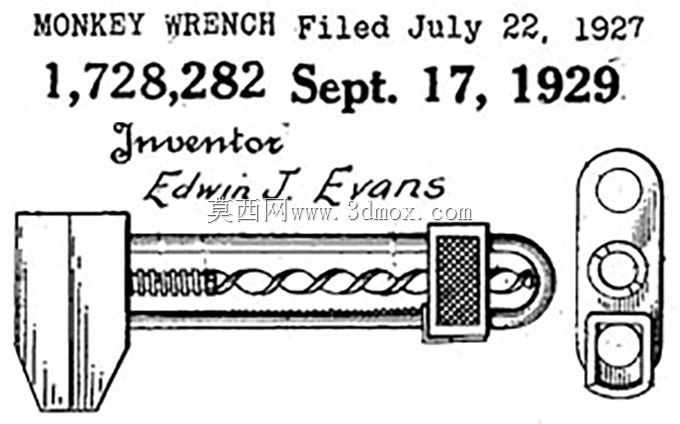

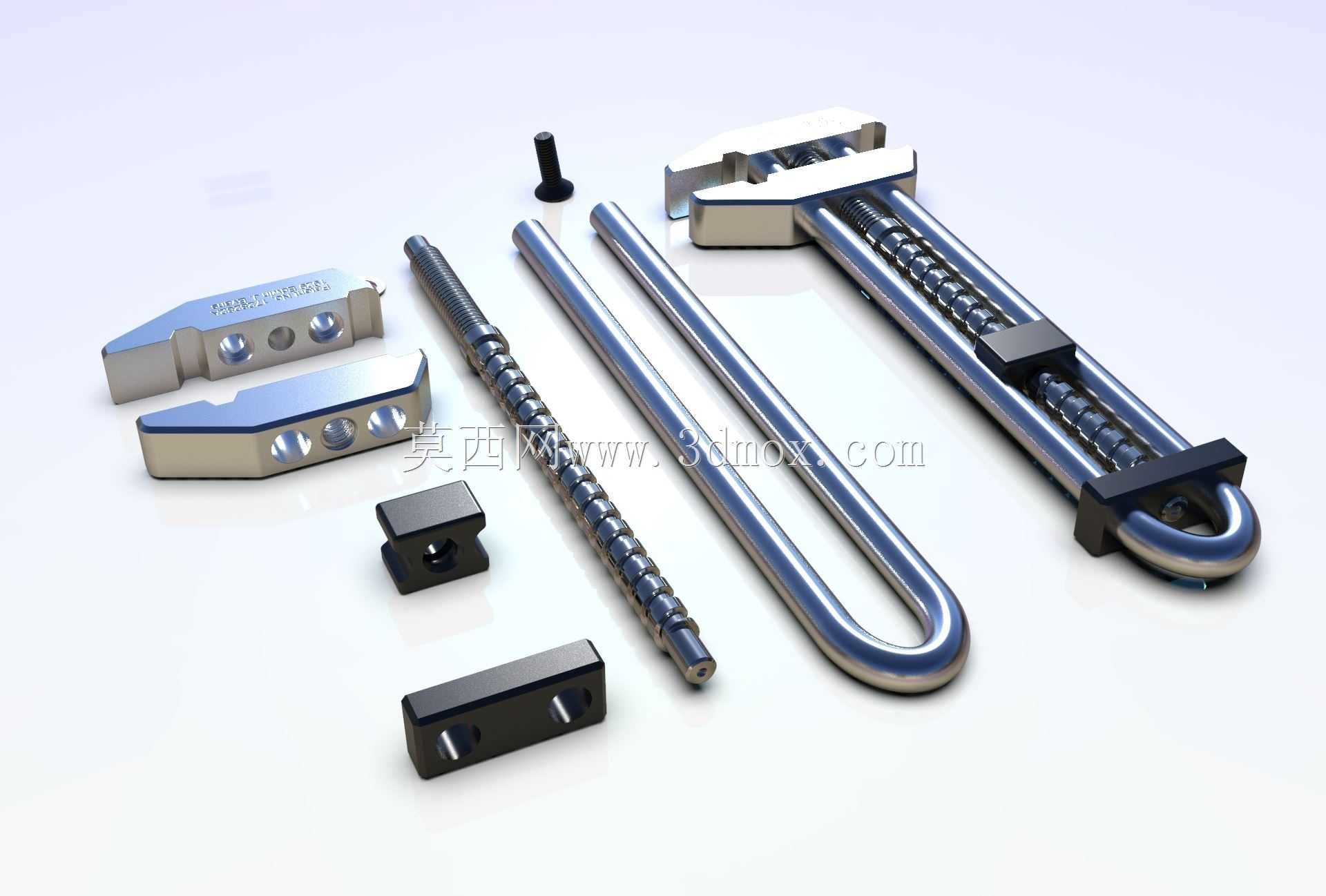

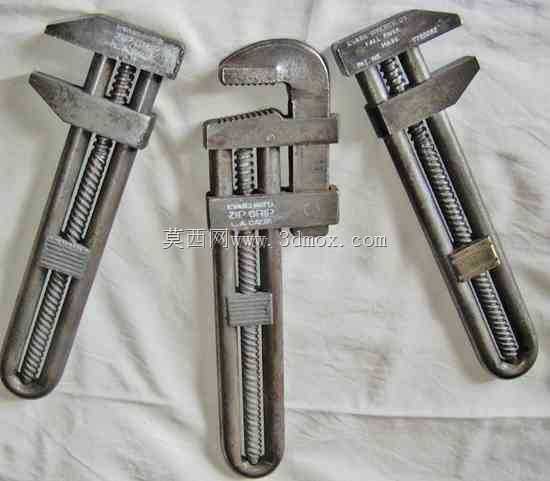

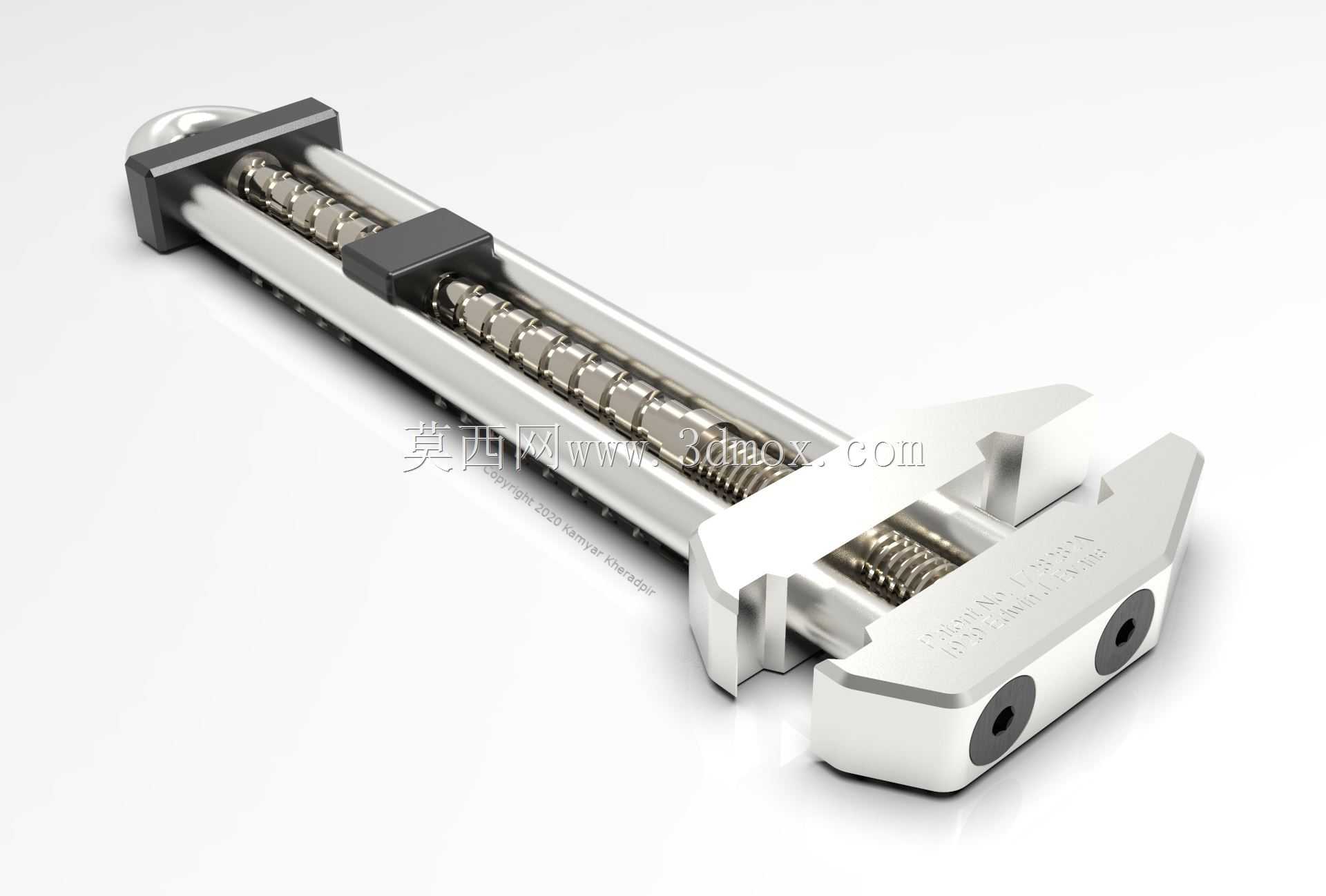

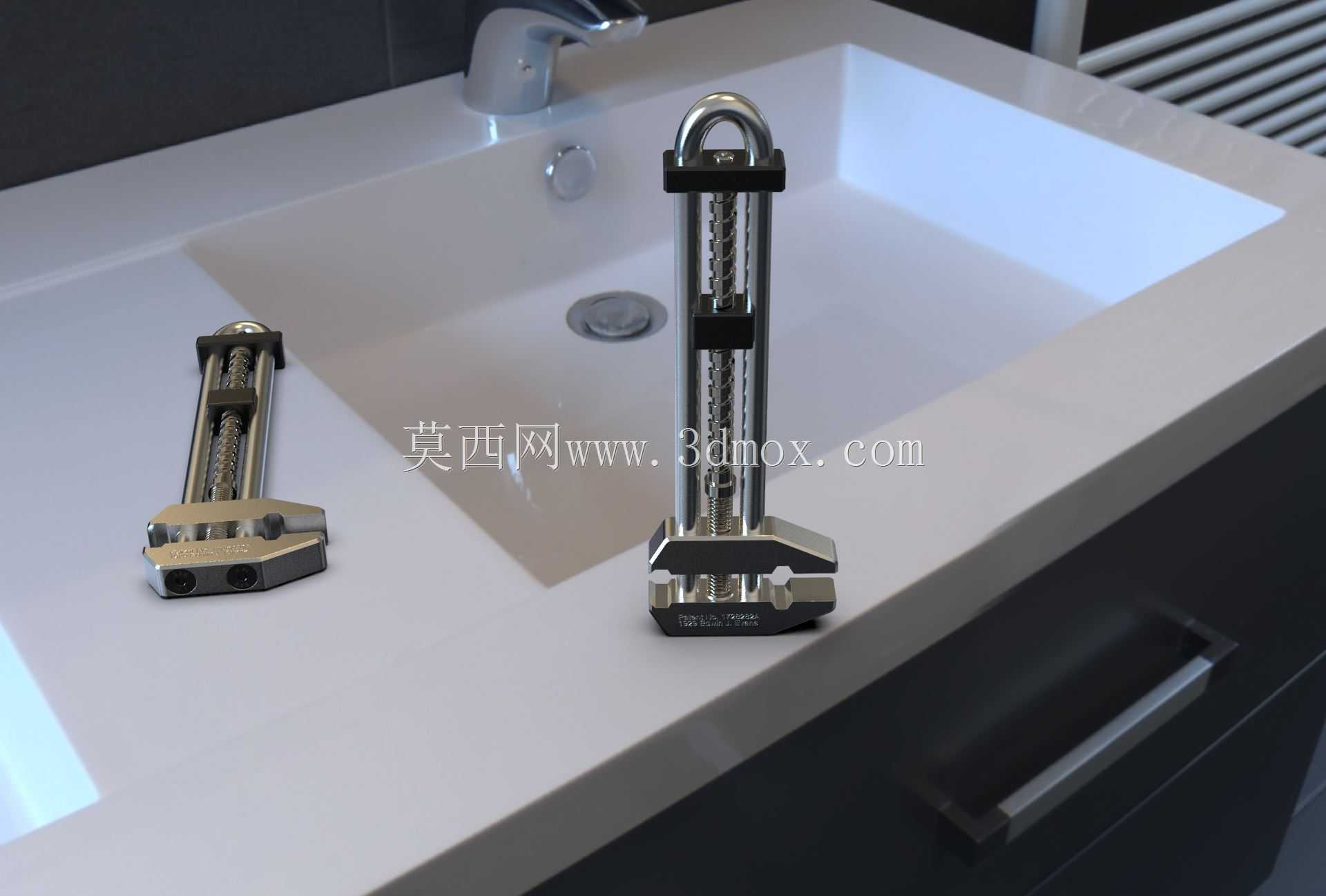

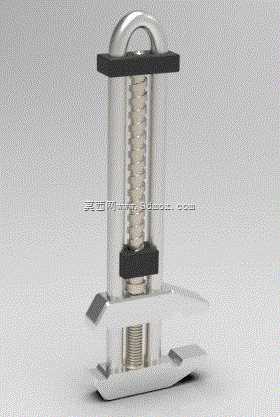

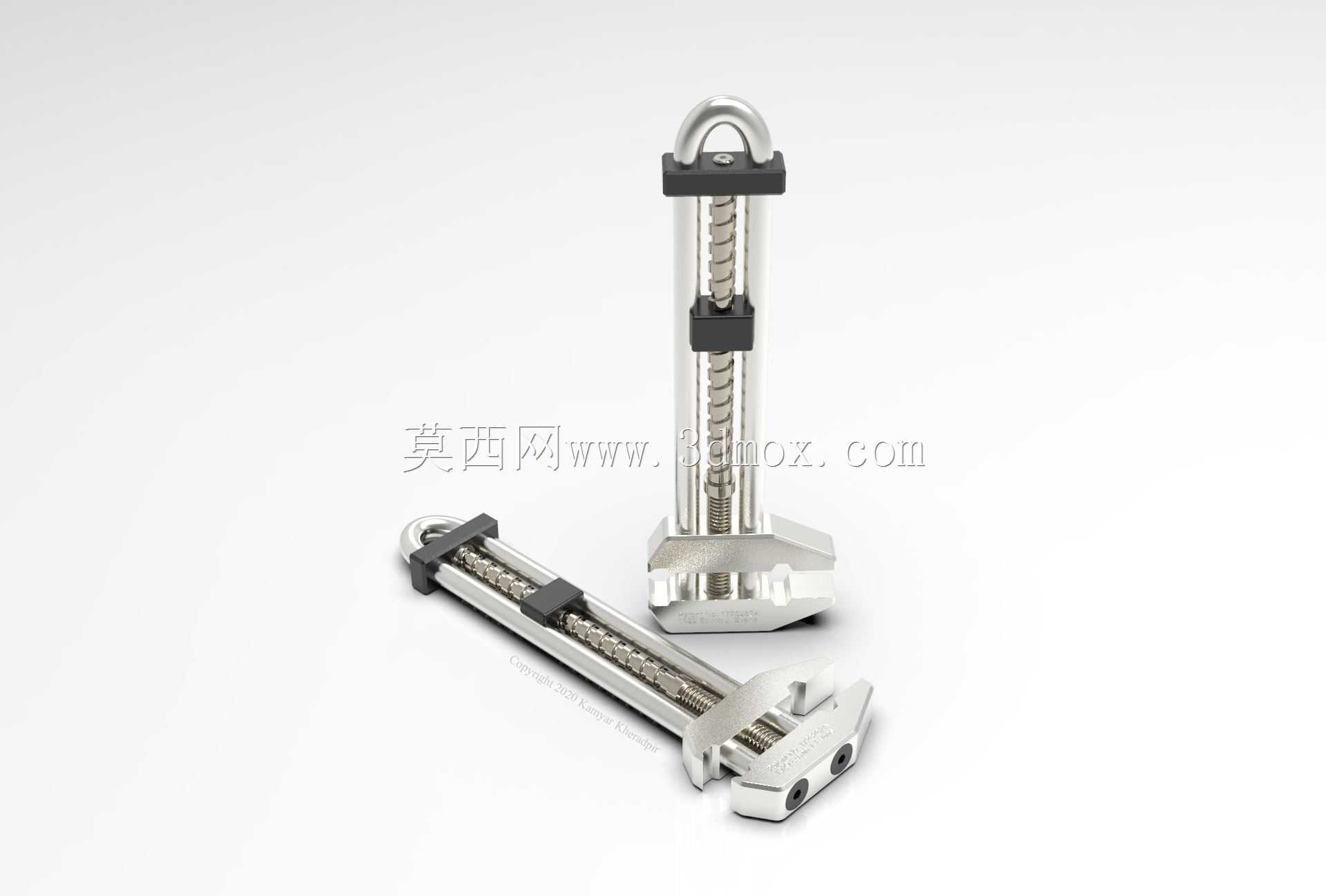

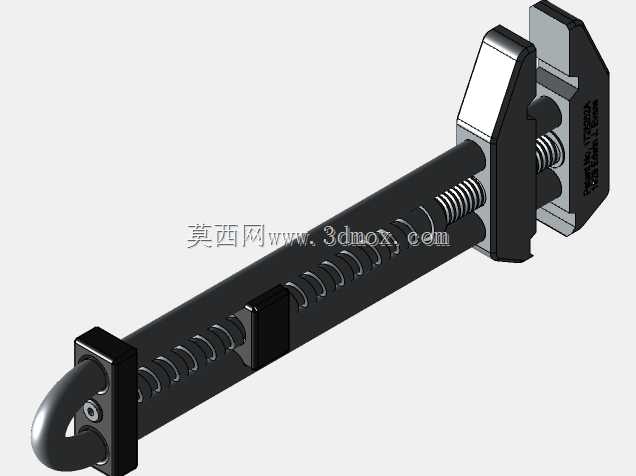

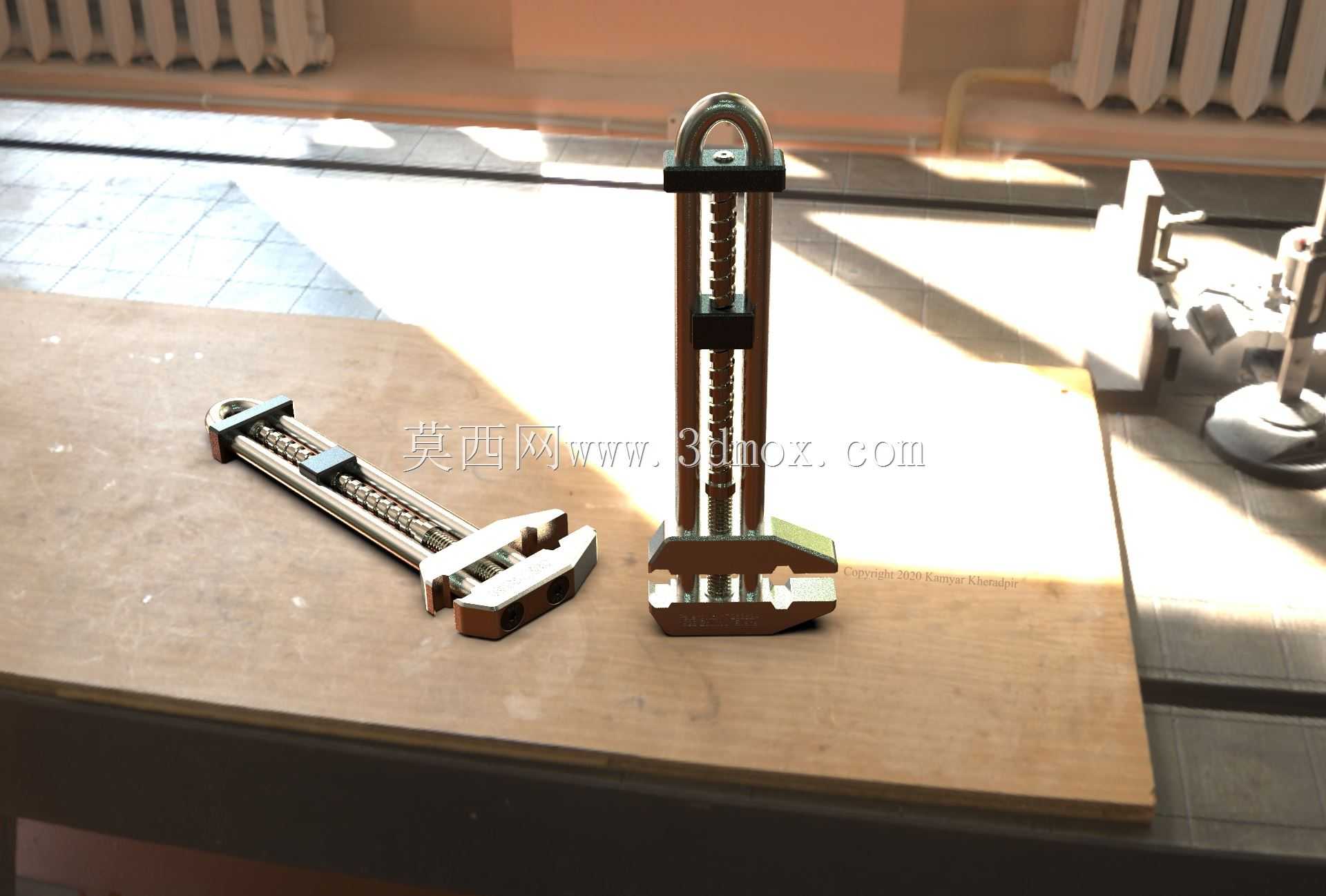

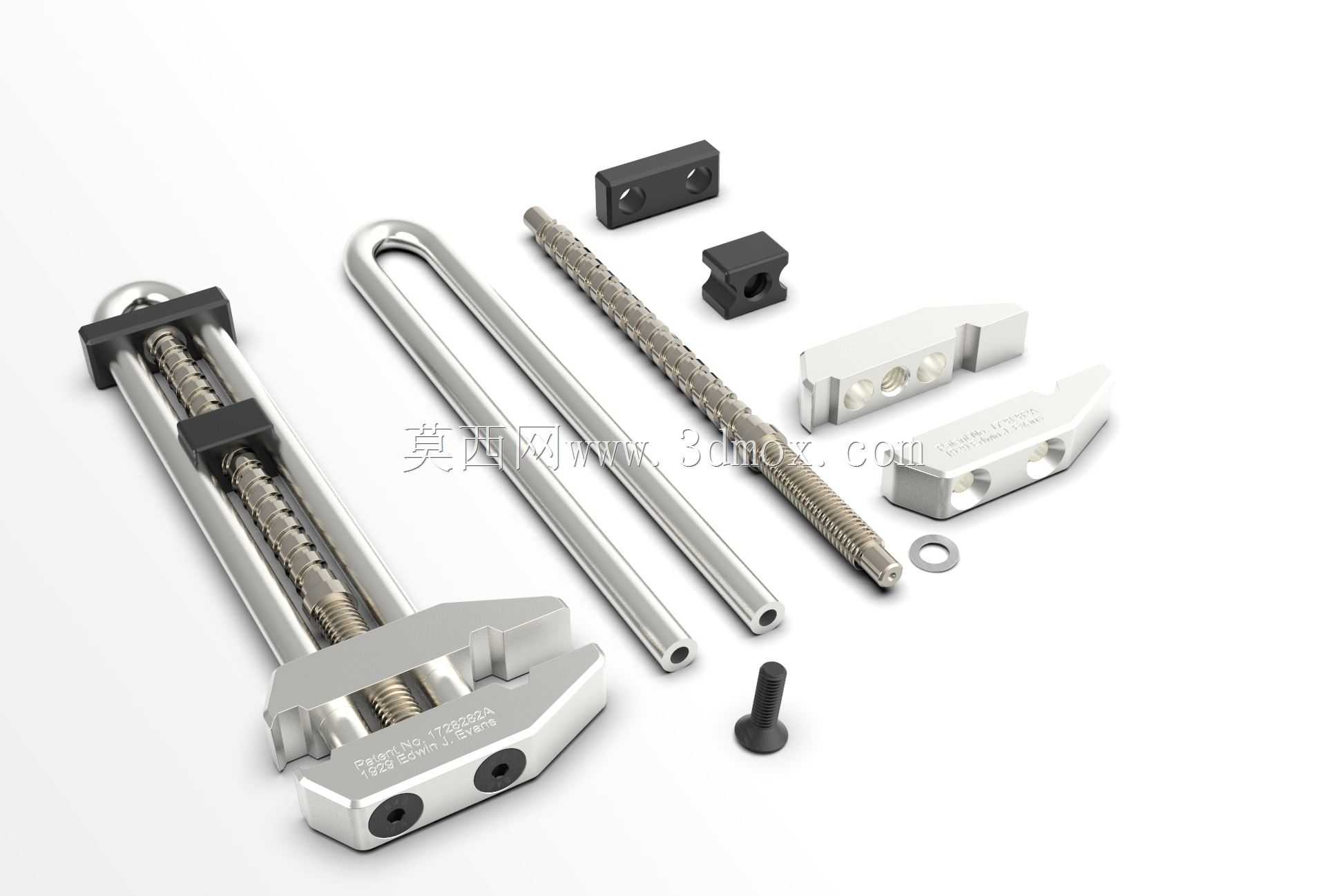

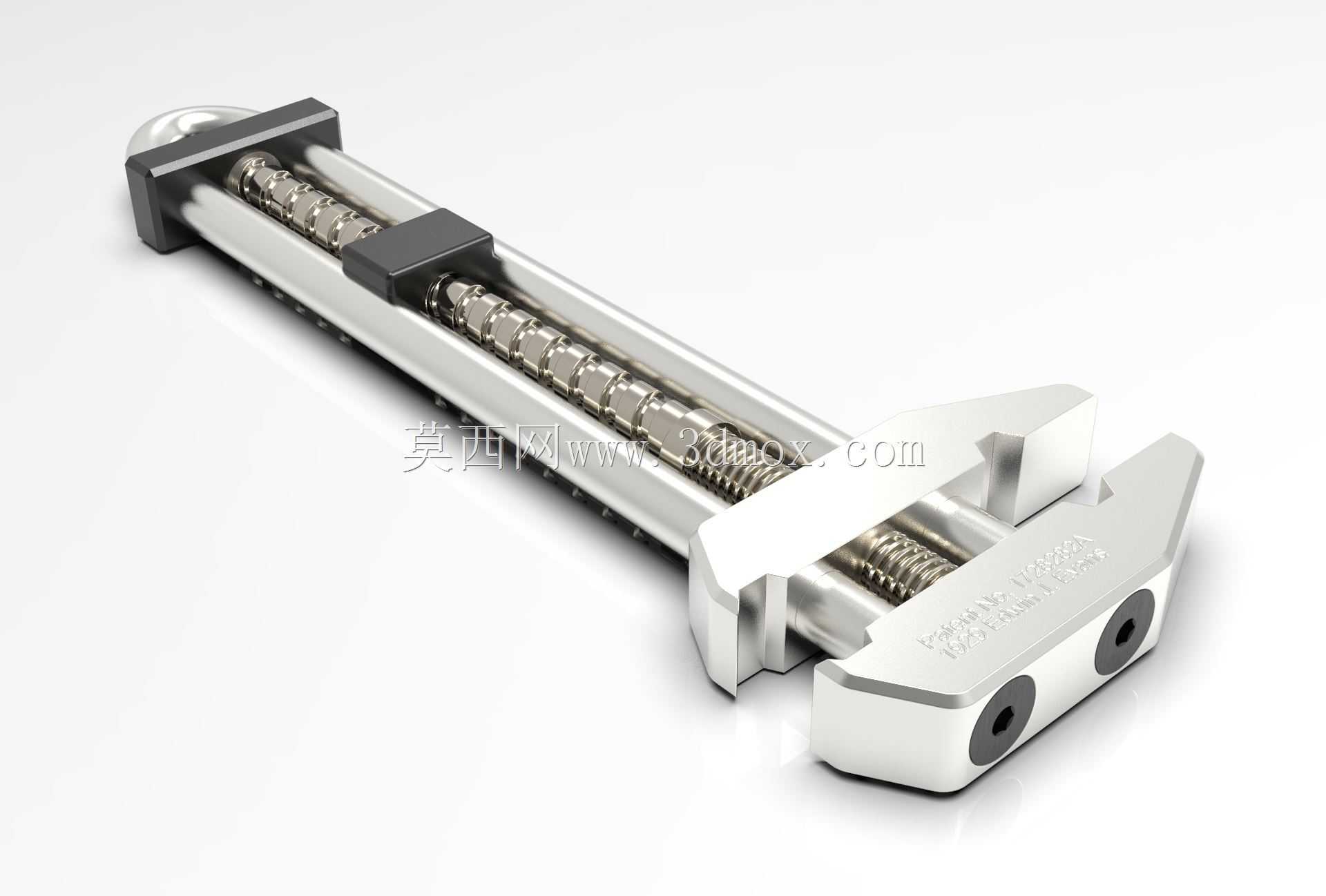

这款可调活动扳手的结构设计，核心围绕手动拆装作业中多规格紧固件的适配需求展开，在设备运维、机械装配、五金维修等场景中，可替代多把固定开口扳手，减少工具携带数量，提升狭窄空间内的作业效率。从功能特性来看，其采用丝杆传动调节结构，扳口可在设计行程范围内连续调整开口尺寸，覆盖常见的六角头、方头螺栓螺母夹持需求，活动钳口与固定钳口的咬合面做了防滑齿形处理，夹持时可增大接触面摩擦力，避免施力过程中出现打滑滑脱问题，降低螺栓棱角磨损的概率。设计过程中，首先对钳体的受力路径做了完整梳理，扳拧作业时的扭矩从手柄传递至固定钳口，活动钳口通过丝杆螺母副承受反向作用力，因此钳体主体采用高强度合金结构钢的等强度轮廓设计，在手柄握持段做了圆弧过渡处理，既避免应力集中导致的钳体断裂风险，也能提升长时间握持的舒适度，丝杆部分采用梯形螺纹传动，具备良好的自锁性能，调整到对应开口尺寸后不会在施力过程中出现钳口移位，保证夹持精度。从安装与尺寸边界来看，整体结构采用模块化拆分设计，主要由固定钳体、活动钳口、调节丝杆、限位挡块、端盖几个部分组成，各部件的配合公差控制在IT7级精度，活动钳口与钳体导轨槽的配合间隙控制在0.02-0.05mm之间，既保证滑动调节的顺畅度，也避免钳口晃动导致的夹持偏差。扳手整体长度适配成年人单手握持的发力区间，最大开口尺寸满足常规M6-M24规格紧固件的扳拧需求，钳头部分的厚度做了减薄优化，可伸入部分设备的狭窄安装间隙完成紧固件拆装，相比传统活动扳手，其钳口的平行度做了精度提升，夹持时钳口与螺栓侧面可实现全接触面贴合，减少局部应力集中导致的螺栓棱角变形问题。在实际应用中，这类可调扳手既适用于生产车间的设备日常运维、装配线的辅助安装作业，也可用于家用五金维修、户外设备抢修等场景，其结构设计兼顾了调节便捷性与结构强度，丝杆端部的调节旋钮做了滚花处理，戴劳保手套操作时也能顺畅完成开口尺寸调整，钳体尾部的挂孔设计可方便工具悬挂收纳，适配车间工具墙、工具包的收纳需求。
