气动式球面工件自适应夹持机构

项目分类:3D模型 发布时间:2021-09-18 ID:273550

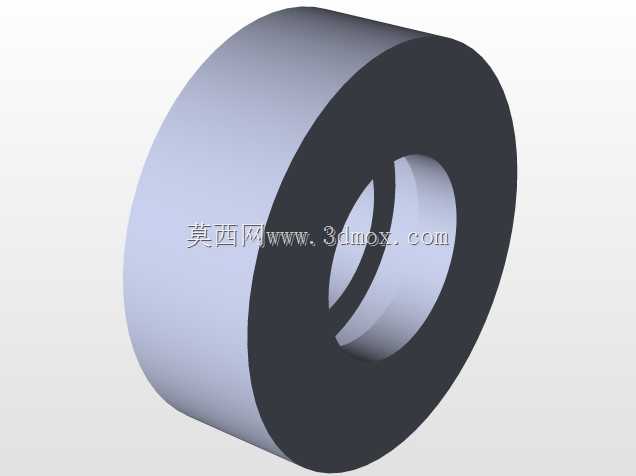

  • 气动式球面工件自适应夹持机构
  • 气动式球面工件自适应夹持机构
  • 气动式球面工件自适应夹持机构
  • 气动式球面工件自适应夹持机构
  • 气动式球面工件自适应夹持机构
  • 气动式球面工件自适应夹持机构
  • 气动式球面工件自适应夹持机构
  • 气动式球面工件自适应夹持机构
  • 气动式球面工件自适应夹持机构
  • 气动式球面工件自适应夹持机构
  • 气动式球面工件自适应夹持机构
  • 气动式球面工件自适应夹持机构
  • 气动式球面工件自适应夹持机构
  • 气动式球面工件自适应夹持机构
  • 气动式球面工件自适应夹持机构
  • 气动式球面工件自适应夹持机构
  • 气动式球面工件自适应夹持机构
  • 气动式球面工件自适应夹持机构
  • 气动式球面工件自适应夹持机构
  • 气动式球面工件自适应夹持机构
  • 气动式球面工件自适应夹持机构
  • 气动式球面工件自适应夹持机构

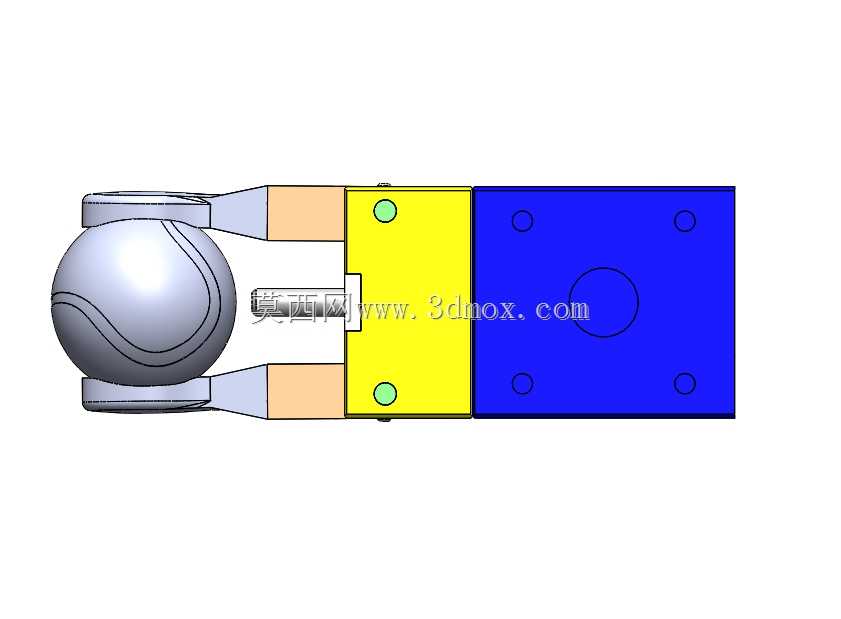

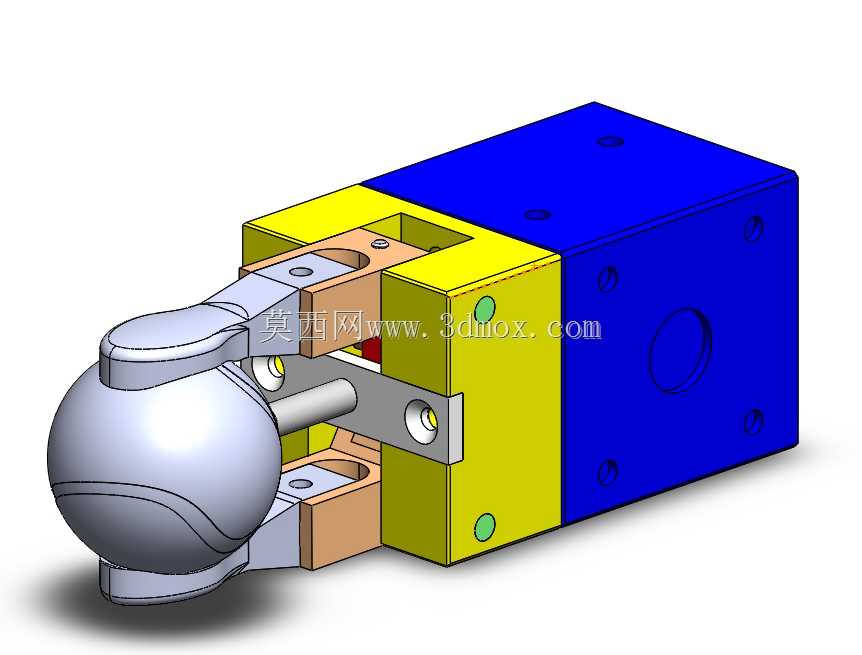

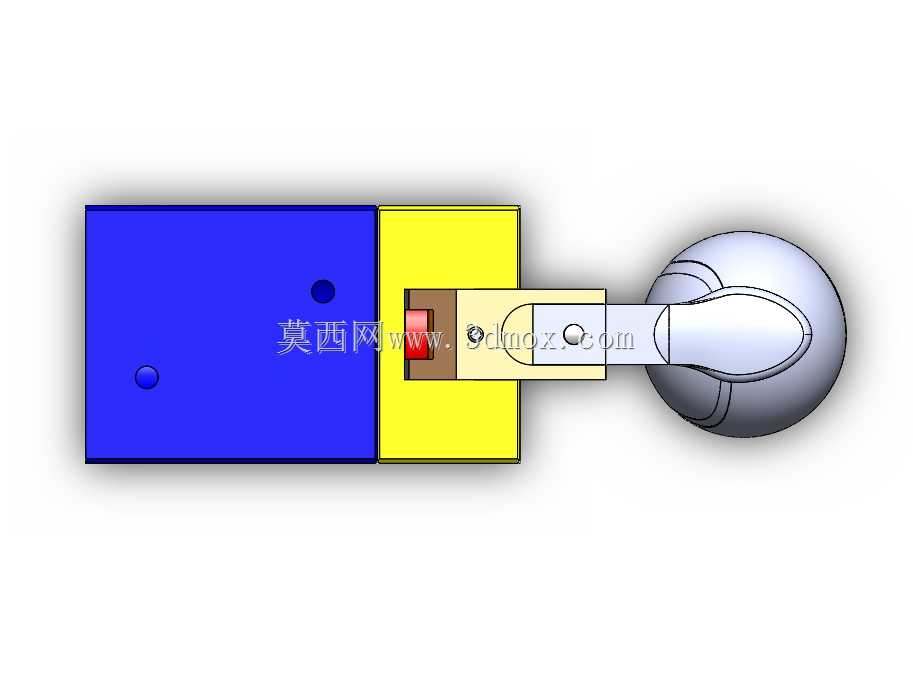

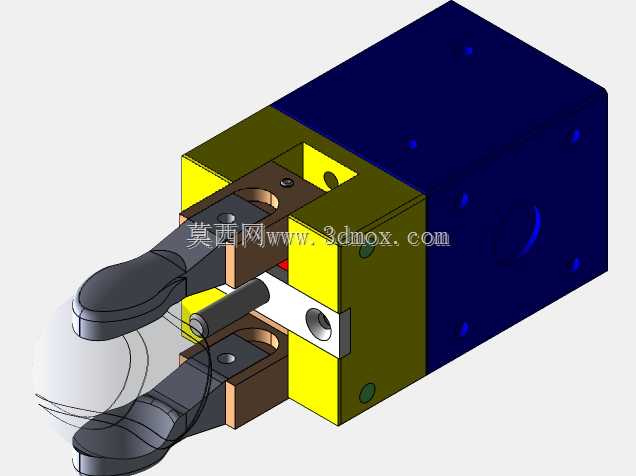

这类球面夹持机构最初的设计需求,来自教学演示场景中对球形物件的稳定夹持验证,后续可拓展至球形工件上下料、球类产品检测工位、球形零件装配工序等实际工业场景。不同于常规平口夹爪只能适配规则平面工件的局限,该机构采用双摆臂抱合结构,夹头接触面做了贴合球面轮廓的弧面设计,夹持时两个弧面夹头与球形工件形成三点以上的接触支撑,避免夹持过程中工件出现滑脱、偏转的问题,即便球面存在一定的尺寸公差,摆臂的铰接结构也能自适应调整开合角度,保证接触面完全贴紧工件表面。

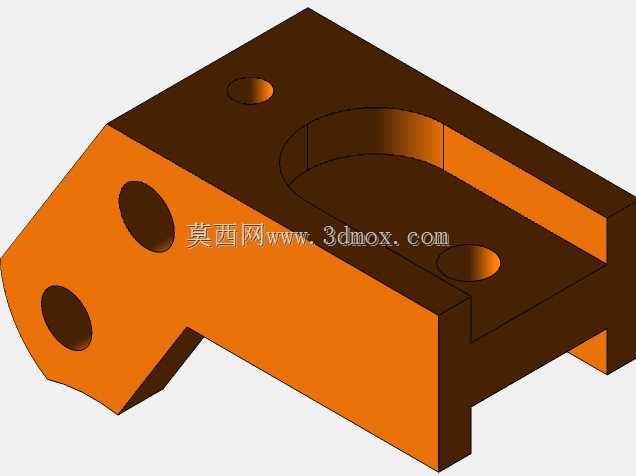

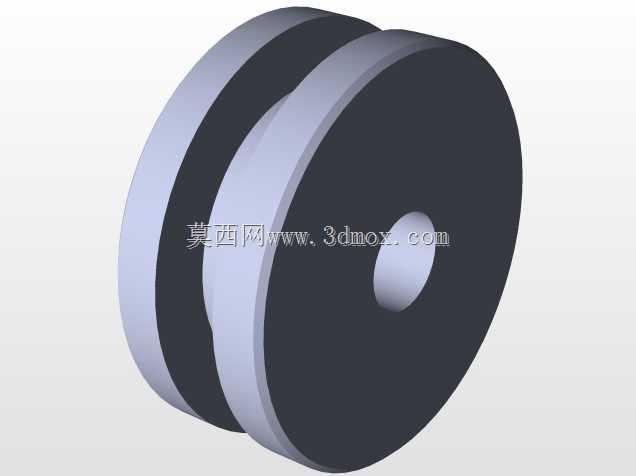

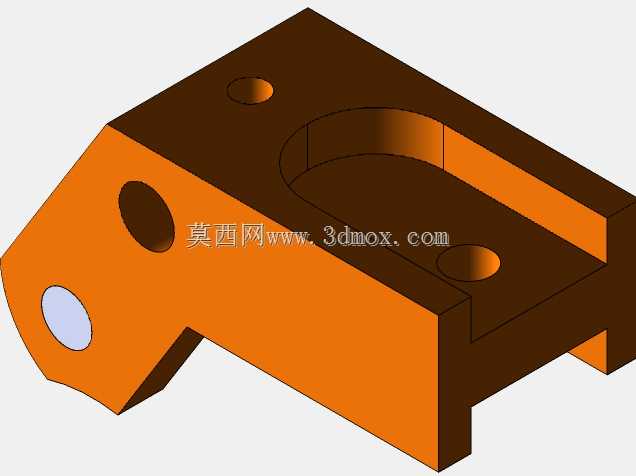

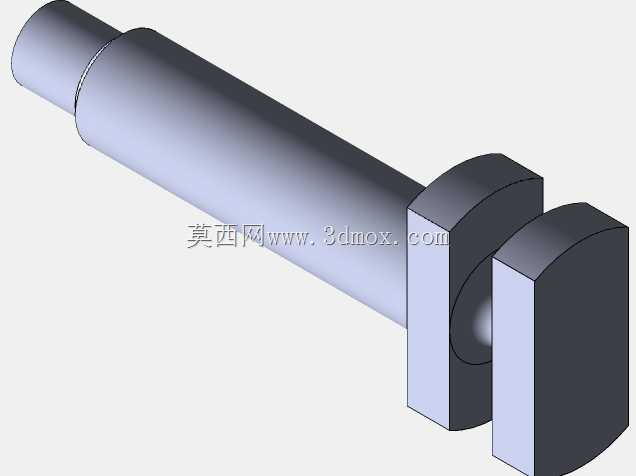

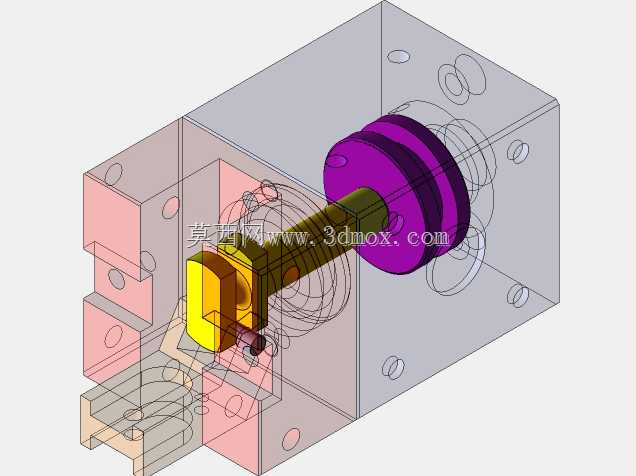

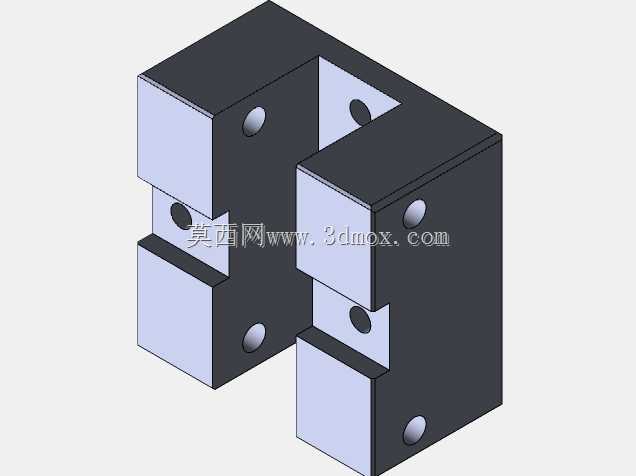

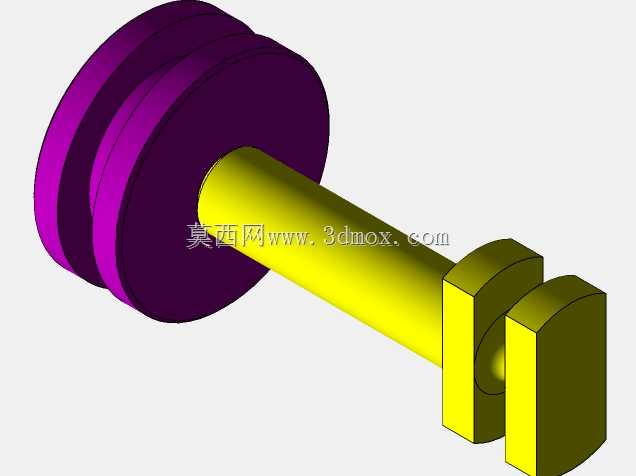

从动力传递路径来看,机构内置的活塞组件将气压推力转化为夹臂的摆动力矩,活塞与夹臂之间通过对称布置的连杆做力的传导,两侧夹臂的运动完全同步,不会出现单侧偏载夹偏工件的情况。壳体部分做了分层式结构设计,动力腔、传动腔、铰接位分别集成在不同的壳体模块上,装配时可逐层完成零件安装,后期维护更换易损件时无需完全拆解整个机构,仅需拆开对应腔室的端盖即可完成操作。

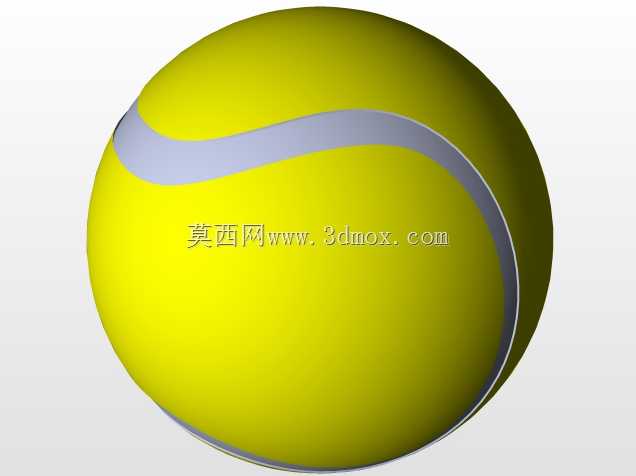

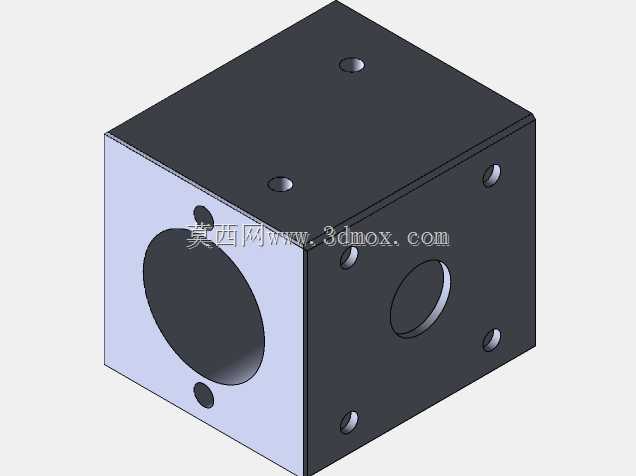

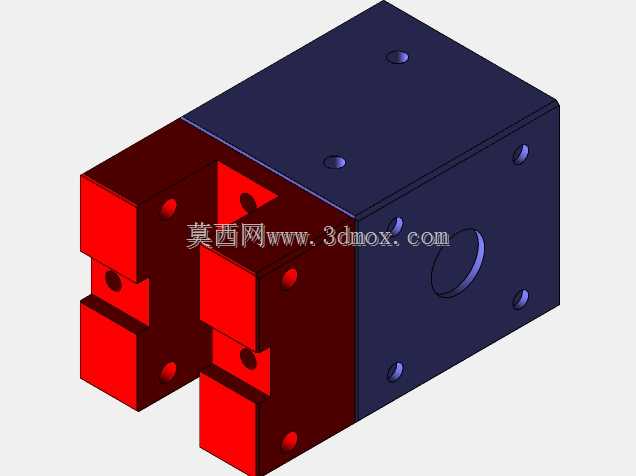

安装边界上,机构整体为方块式基座结构,基座背面与底面均预留了标准安装孔位,可直接固定在型材支架、工作台面或者机械臂末端法兰上,不需要额外设计过渡连接工装。机构的开合行程覆盖常规网球尺寸区间,也可通过调整夹臂的铰接位置、更换不同弧面规格的夹头,适配不同直径的球形工件,比如轴承钢球、球形阀芯、工艺装饰球等物件的夹持作业。

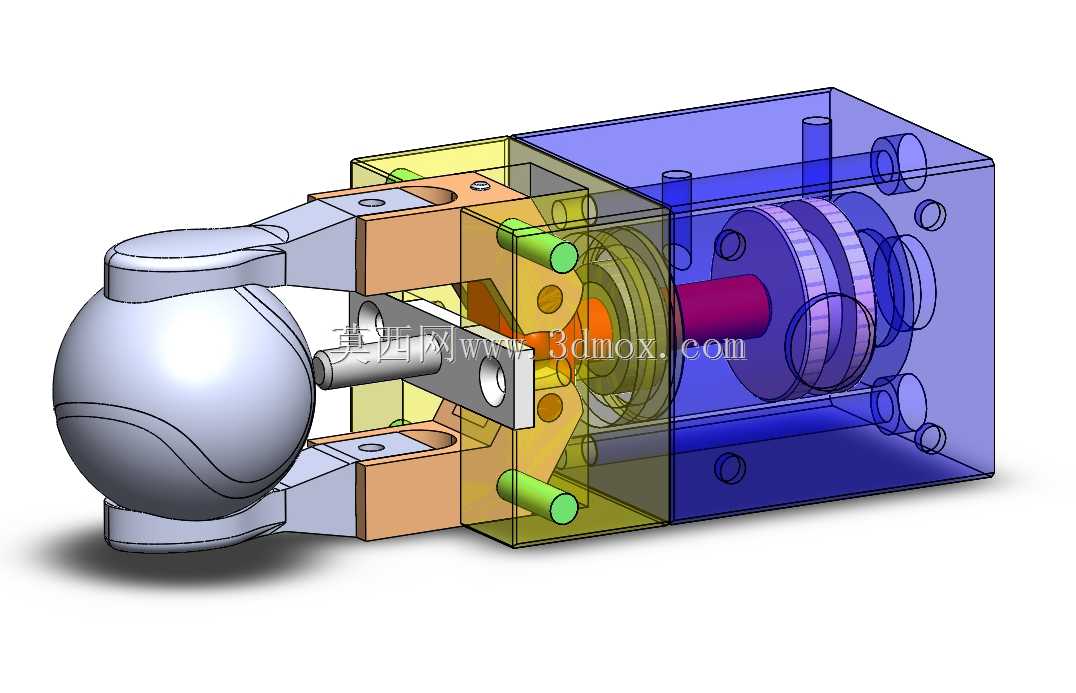

设计过程中重点考量了夹持力的均匀性,连杆的传动角度经过反复校核,保证在整个开合行程内,夹头对工件的夹持力始终保持在合理区间,既不会因为夹持力过小导致工件脱落,也不会因为力值过大压伤软质工件表面。传动部位的销轴都做了耐磨处理,长期往复开合也不会出现明显的间隙晃动,保证夹持重复精度。壳体的透明视窗设计可直观观察内部传动件的运行状态,日常巡检时能快速发现卡滞、磨损等异常问题,减少设备停机排查的时间。
