液压回路限压用蓝色液压减压器结构

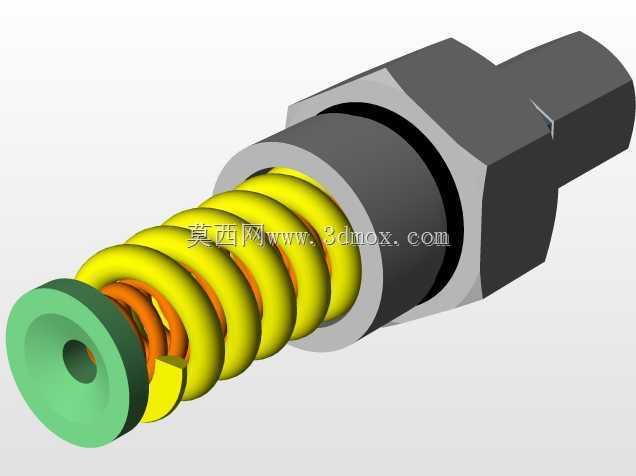

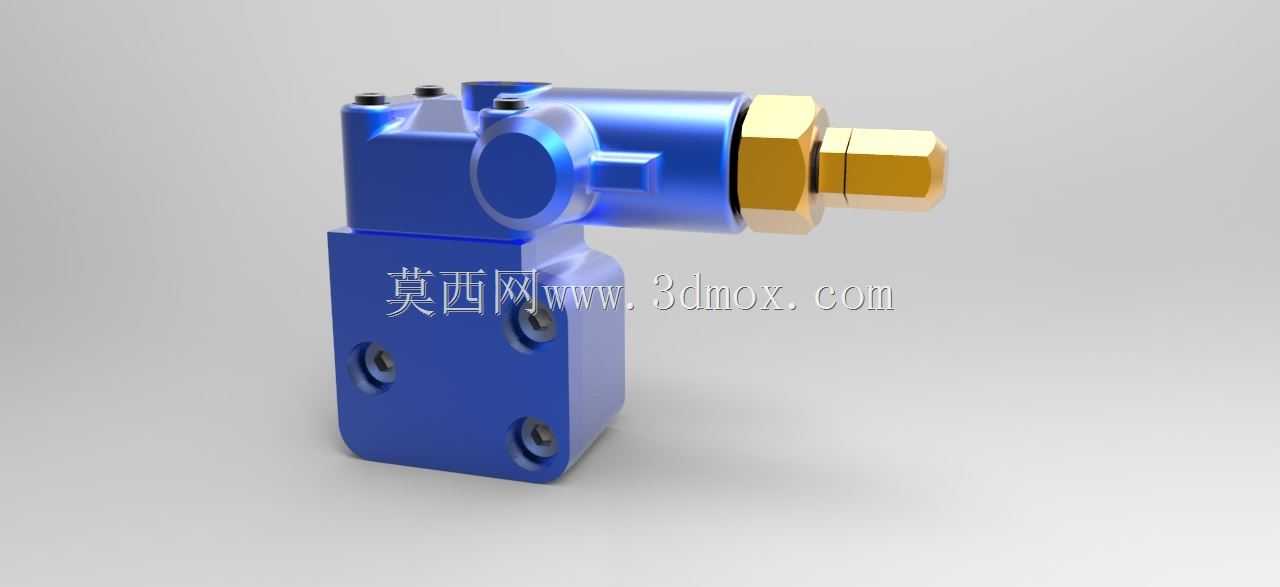

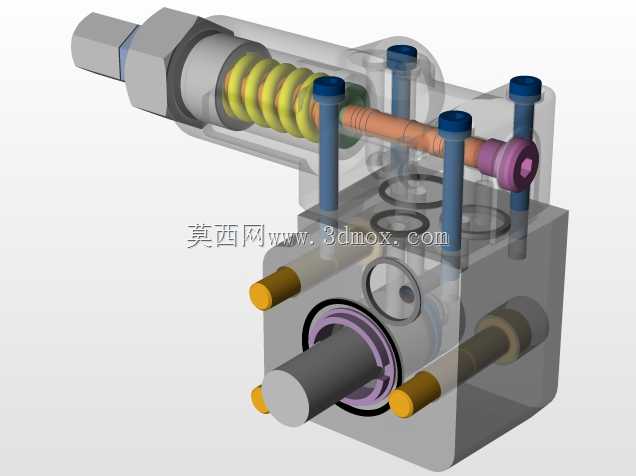

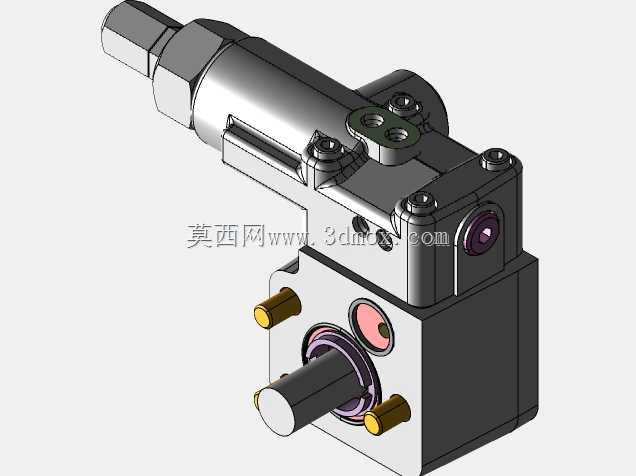

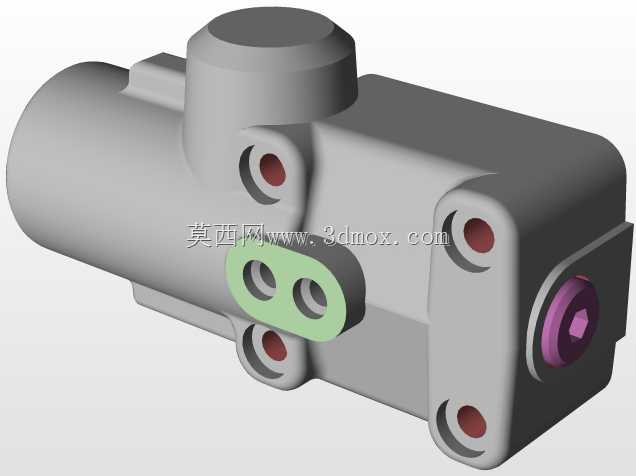

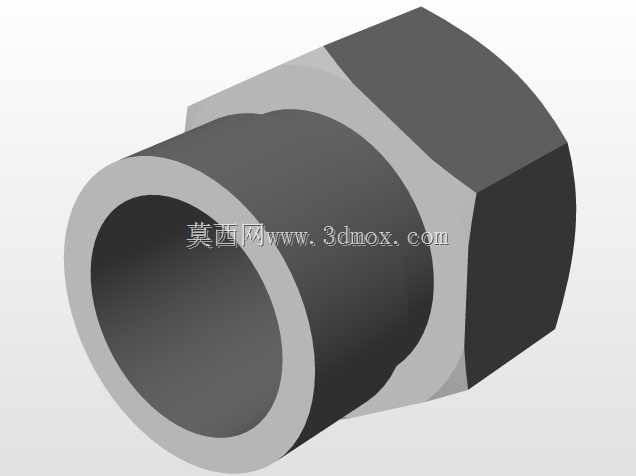

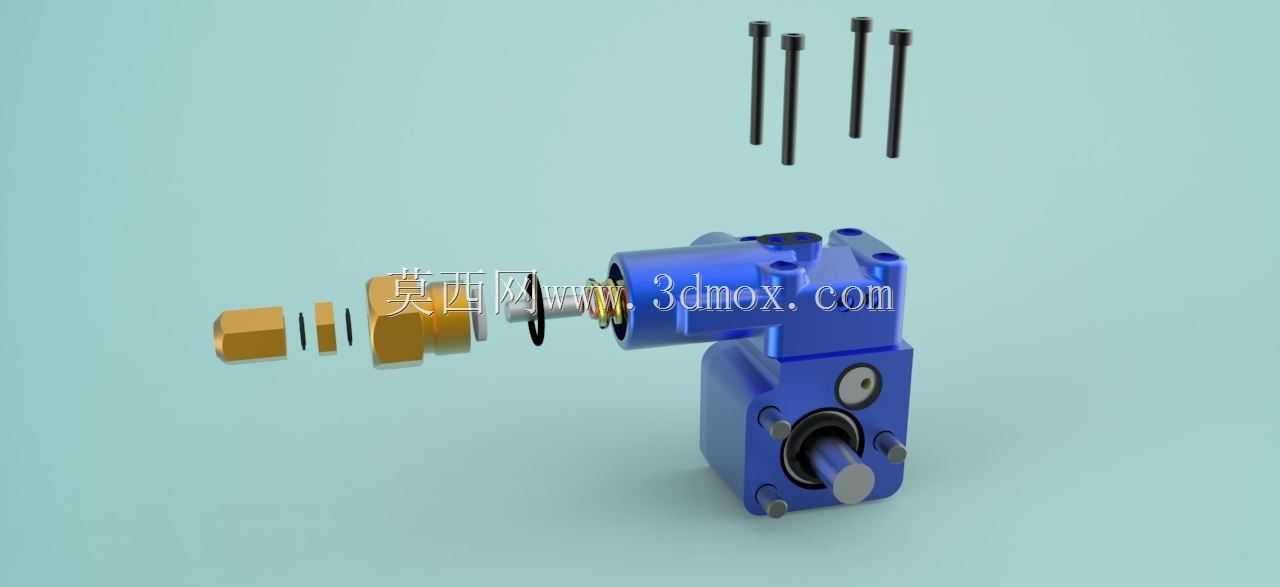

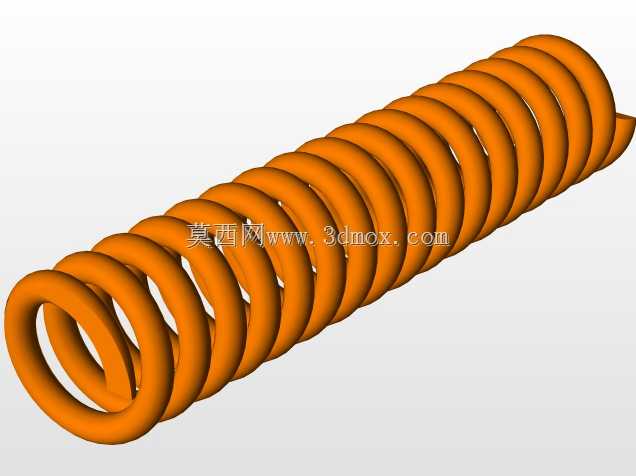

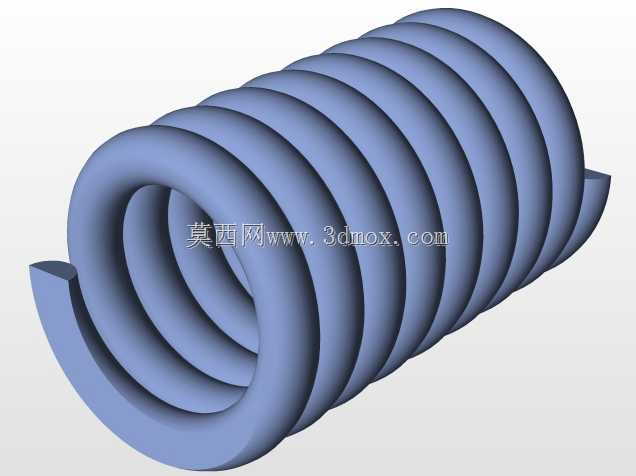

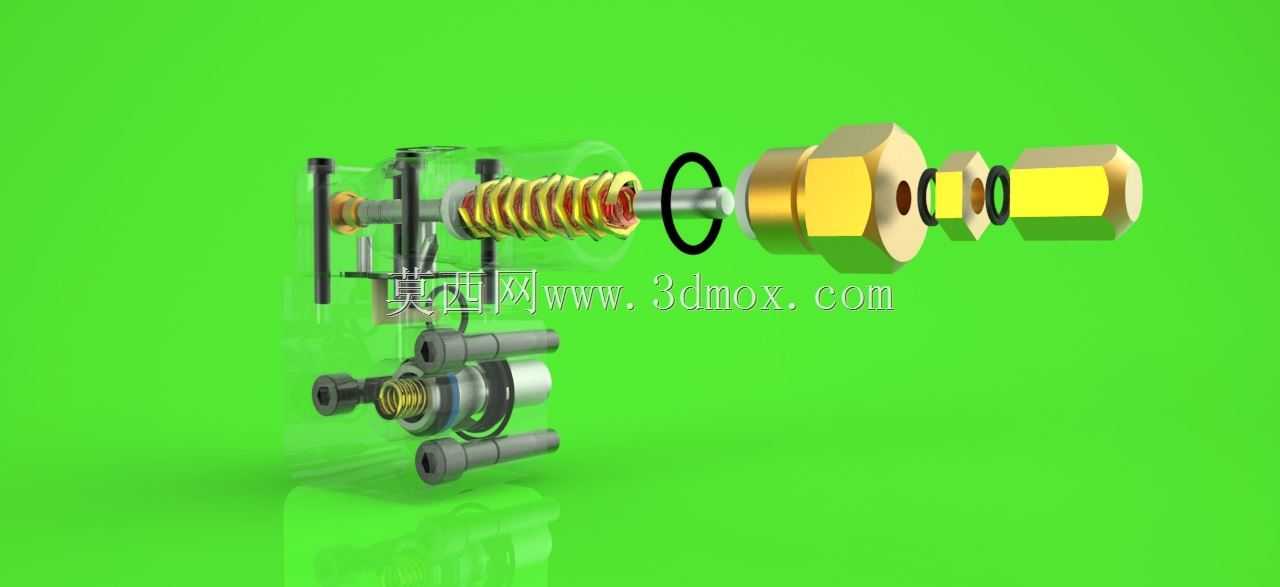

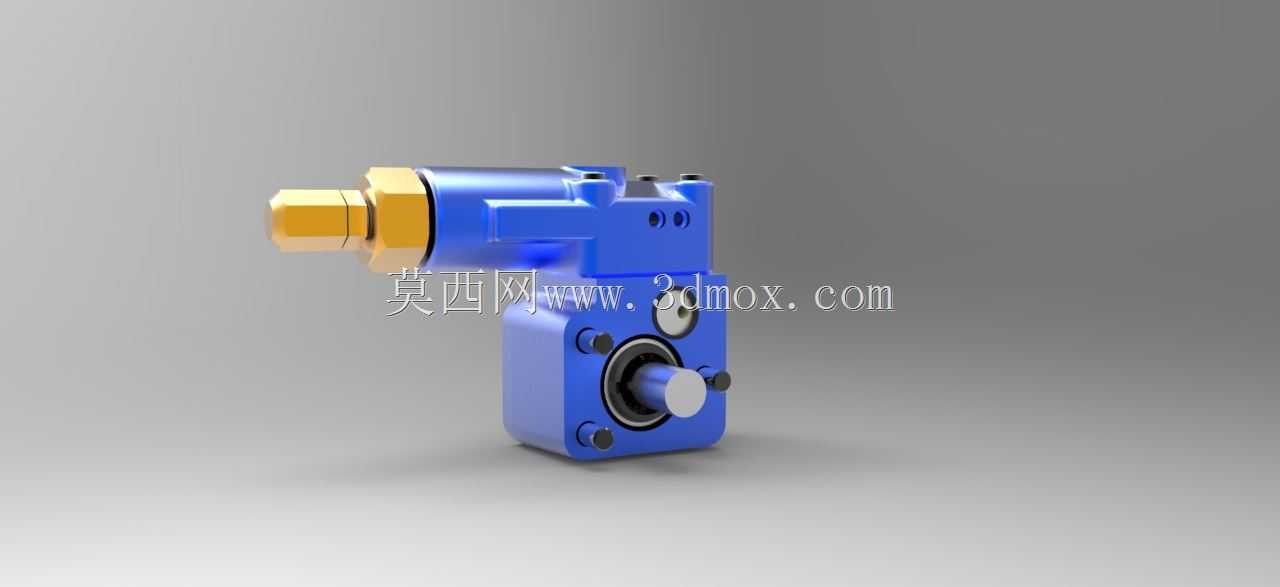

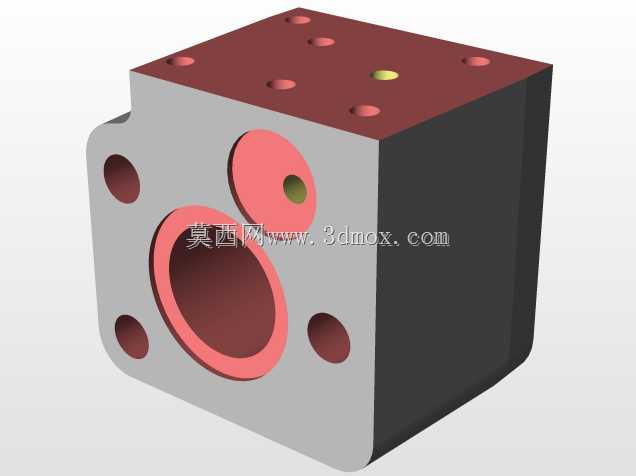

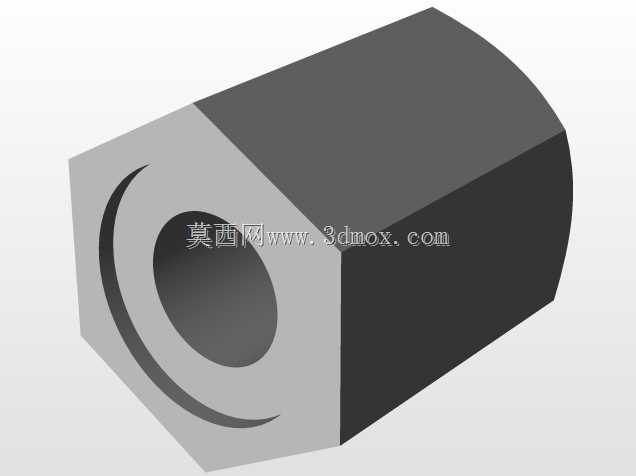

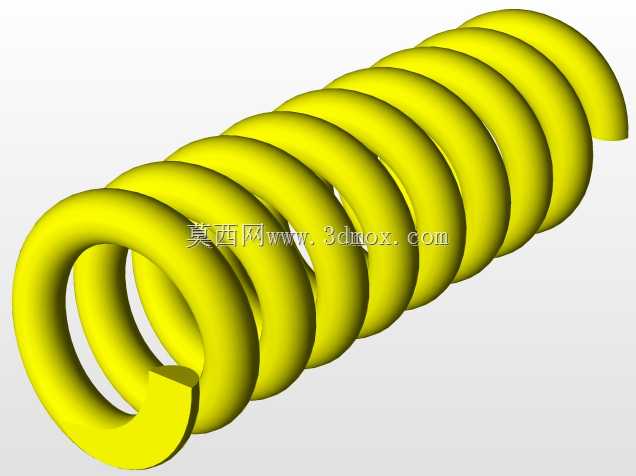

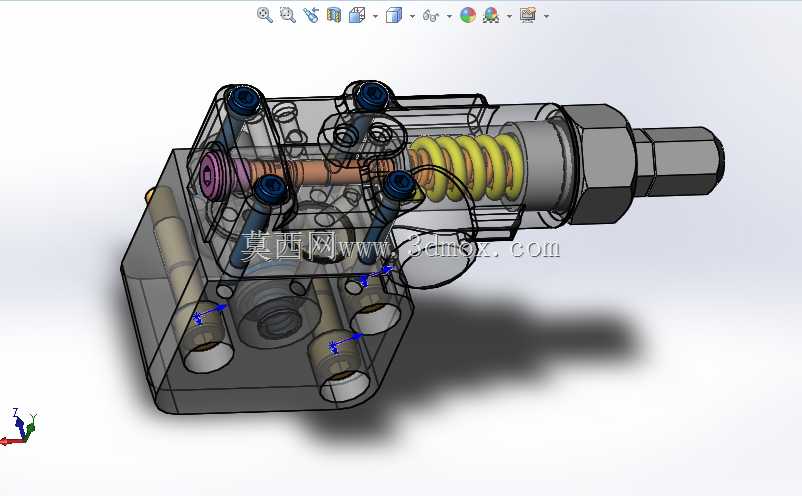

在各类固定式液压站、行走机械液压回路的搭建与改造场景中，这类直动式液压减压器是控制支路压力的核心元件，主要作用是将主回路的高压输入降低为支路所需的稳定工作压力，避免下游的液压执行元件、密封件因超压出现损坏、泄漏等故障，常见于工程机械支腿控制回路、机床夹具夹紧回路、农机液压操控系统等需要局部低压稳定输出的工位。从结构设计来看，这款减压器采用了块状集成式阀体设计，主体为蓝色涂装的锻造阀块，进油端设置了带六角锁紧结构的金色调节端盖，可通过旋转调节件改变内部弹簧预紧力，以此设定输出压力的额定值，调节完成后靠锁紧螺母锁死位置，避免设备运行过程中因振动出现压力漂移。阀体侧面设置了安装法兰面，法兰上均匀分布四个安装螺孔，输出轴端从法兰中心伸出，可直接对接下游油路的连接块，安装时不需要额外设计转接板，能有效减少管路连接点，降低泄漏风险。阀体顶部预留了两个工艺螺孔，可根据实际安装需求加装压力检测表或者堵头，适配不同的管路布局要求。设计过程中优先考虑了油路的流道平顺性，内部进油、出油、泄油的流道均做了圆弧过渡处理，避免液压油高速流动时产生紊流、噪音以及局部压力损失，同时阀芯与阀套的配合间隙控制在微米级，既保证阀芯动作的灵活性，又能将内泄漏量控制在标准允许的范围内，确保输出压力的稳定性。从安装边界来看，这款减压器的整体外形紧凑，轴向总长度控制在常规液压阀的安装尺寸范围内，安装法兰的孔距符合通用液压阀的安装规范，可直接替换同规格的常规减压阀，不需要对原有安装面板进行二次加工。阀体的各个外接油口均采用标准公制螺纹，可直接匹配常规的液压油管接头，现场安装时不需要单独定制非标接头。在实际选型应用中，需要注意将该减压器安装在压力波动较小的主油路支路上，进油端建议加装精度不低于25μm的过滤器，避免油液中的杂质进入阀芯配合面，造成阀芯卡滞、压力输出异常等问题；泄油口需要单独接回油箱，保证泄油管路无背压，否则会导致输出压力偏高、调节精度下降。日常维护时不需要整体拆解阀体，仅需定期检查调节端盖的锁紧状态、安装面的密封情况，以及油液的清洁度即可，整体维护成本较低，适合在各类中低压液压回路中批量应用。
