精密传动蜗杆轴三维结构设计

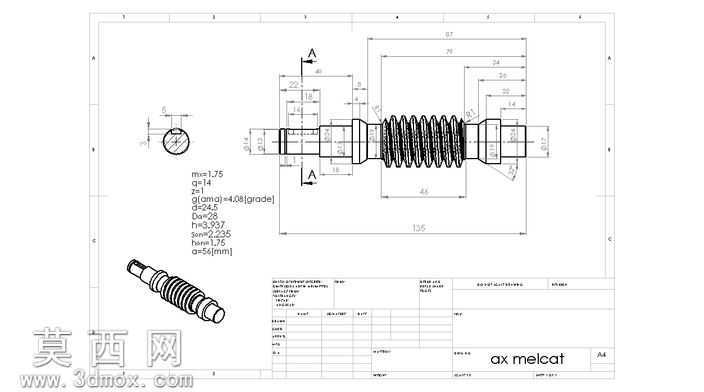

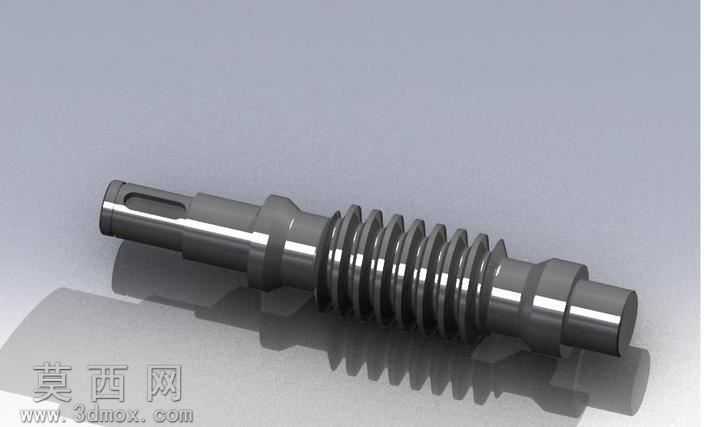

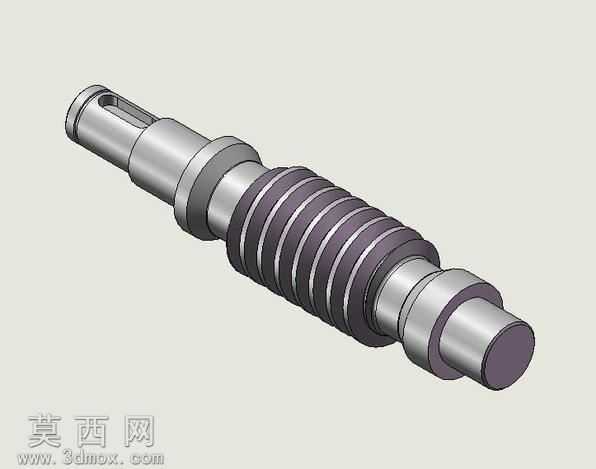

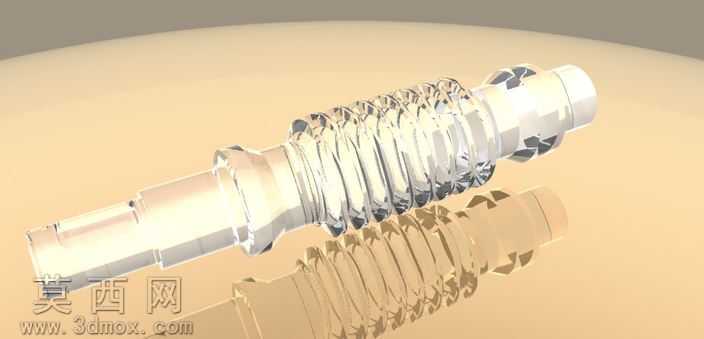

本蜗杆轴三维模型采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，从轴体基准定位开始，先绘制两端阶梯轴的回转截面草图，通过旋转凸台命令生成轴的基础基体，保证各轴段同轴度公差符合传动件装配要求。针对蜗杆齿形部分，先依据阿基米德蜗杆的齿廓参数建立齿形螺旋线，设定匹配的导程与螺旋升角，通过扫描切除命令逐齿生成精确的蜗杆齿廓，齿面过渡圆角经过反复调整，避免应力集中问题，保证传动过程中齿面受力均匀。轴端的键槽特征采用拉伸切除命令生成，键槽的尺寸、位置公差严格对应传动装配的配合要求，轴肩处的退刀槽、倒角细节均按照机械加工工艺标准逐一创建，还原真实零件的加工工艺特征。材质设置上选用合金结构钢材质，渲染阶段调整金属材质的粗糙度、反射率参数，还原调质处理后金属轴件的哑光金属质感，添加环境光影与地面投影效果，清晰展现零件的轮廓层次与结构细节。设计过程中重点考量蜗杆轴的传动受力特性，对轴的各段直径、齿厚参数进行匹配校核，保证轴体既满足传动扭矩的强度要求，又控制整体重量实现轻量化设计，齿形参数与配套蜗轮的啮合间隙经过参数化调整，可实现平稳的交错轴传动，适用于各类减速传动机构的装配场景，模型特征树结构清晰，各参数可直接编辑修改，方便后续根据不同传动比、载荷需求进行参数调整，也可直接导入工程图模块生成符合国标的加工图纸，用于实际生产加工参考。
