4英寸公称直径系杆式万向弯头膨胀节结构

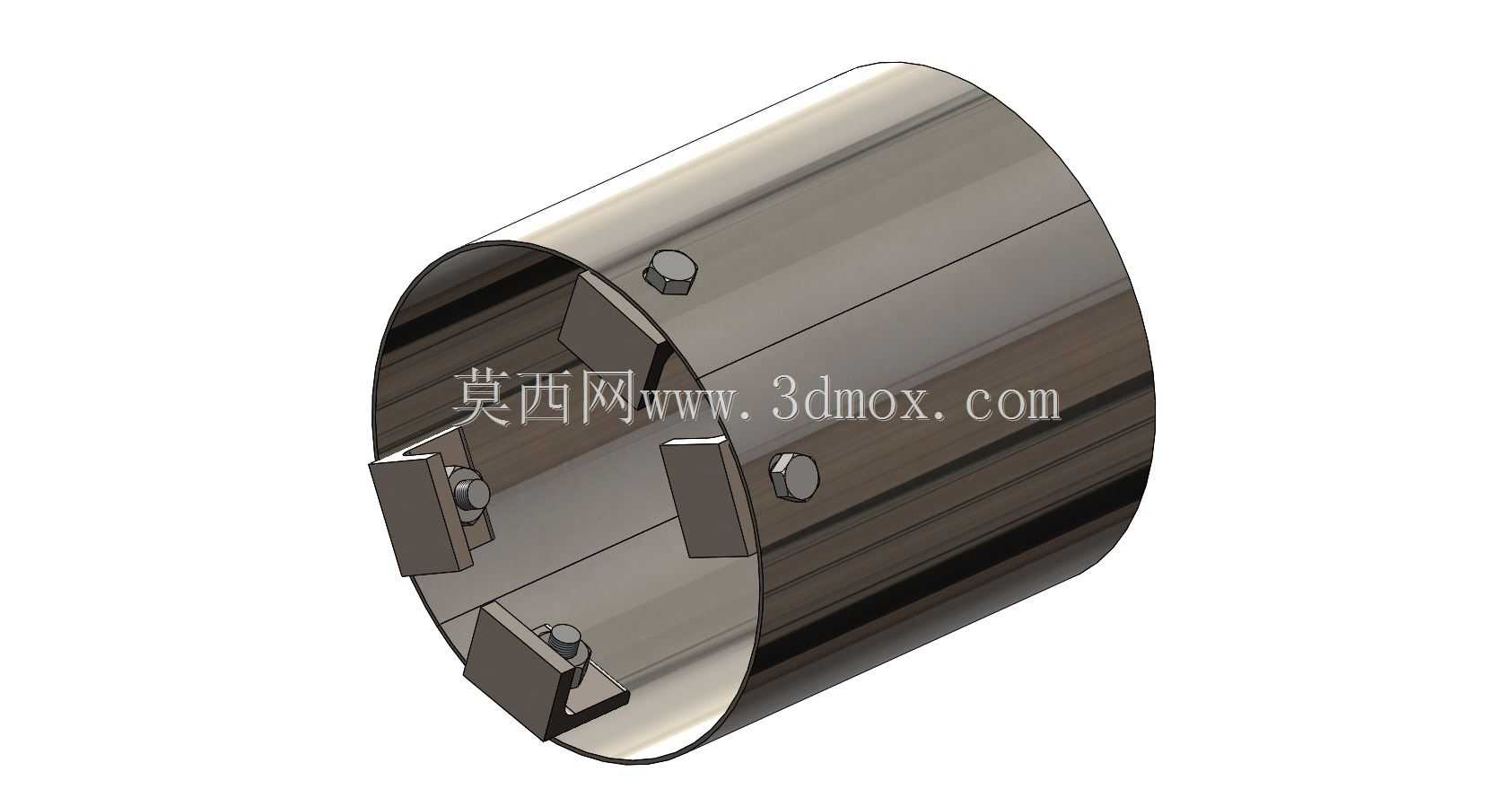

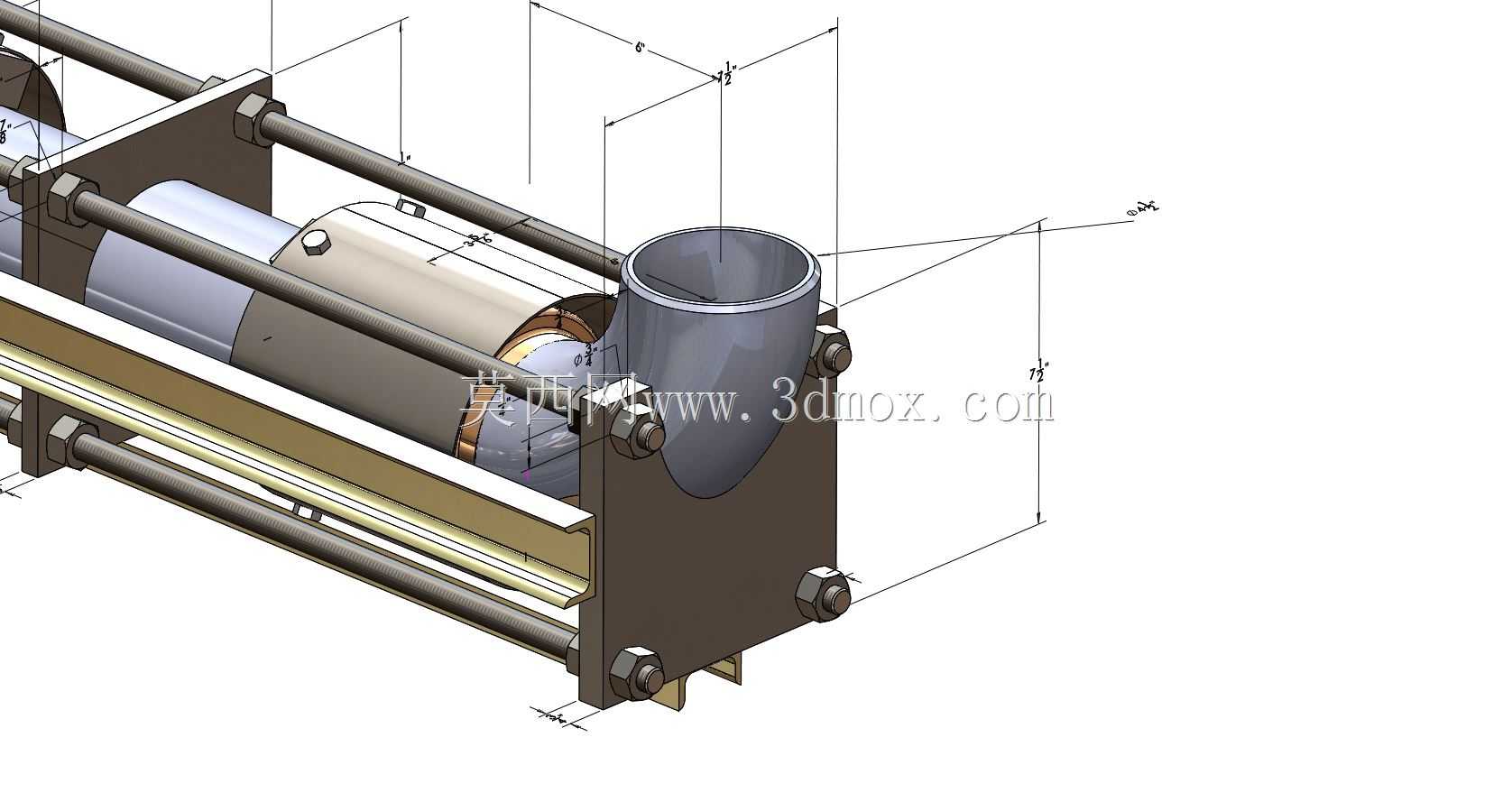

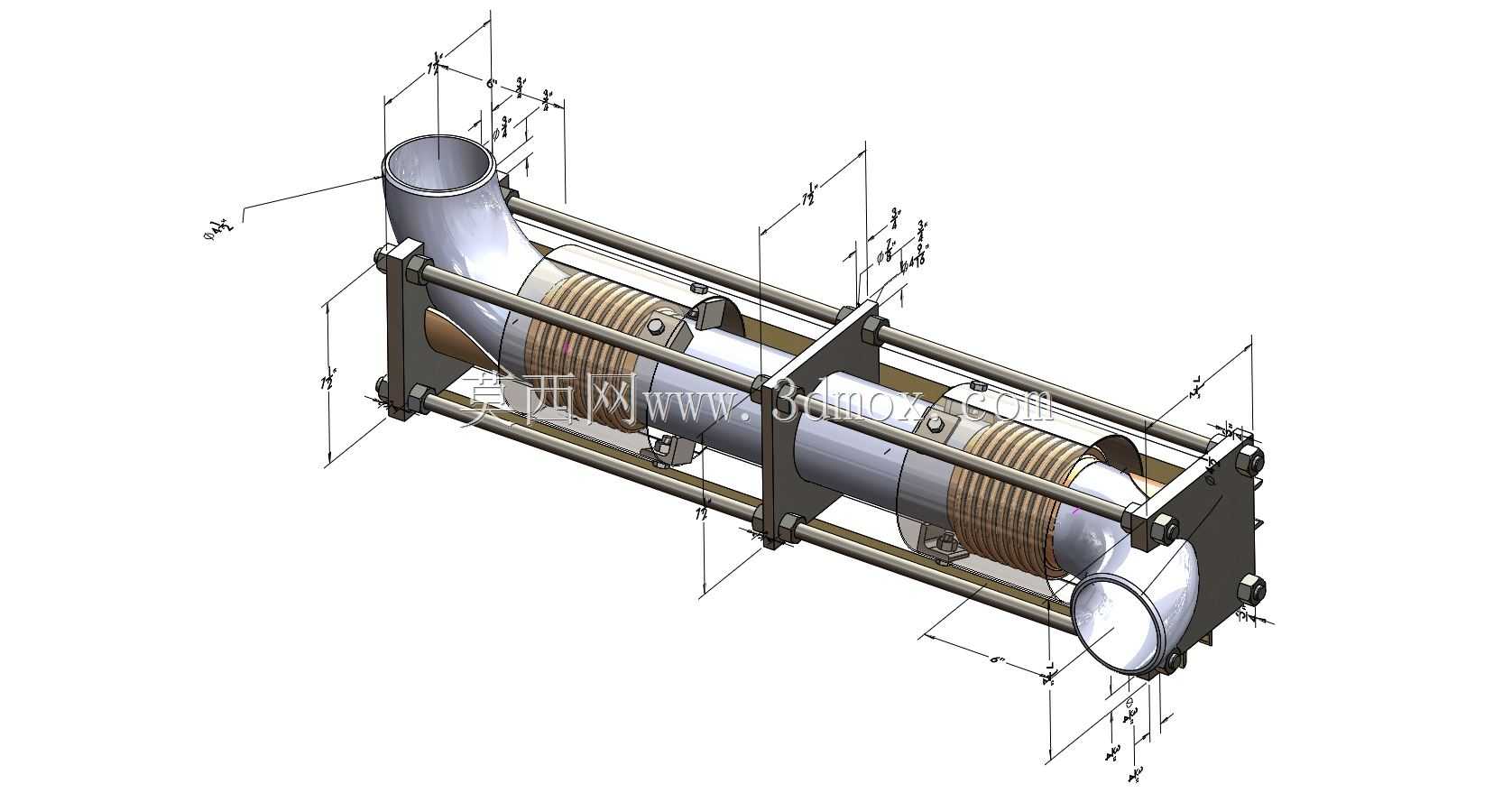

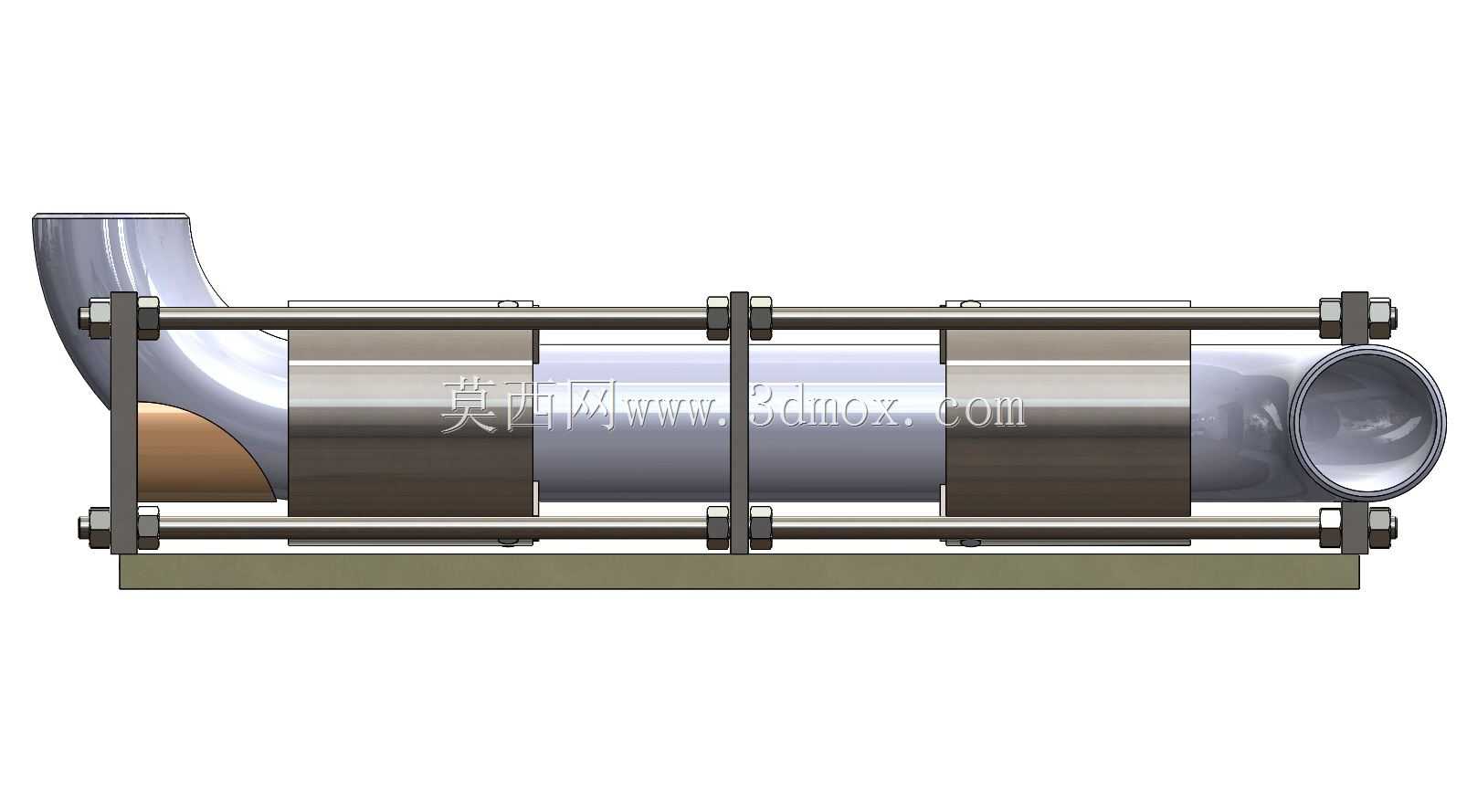

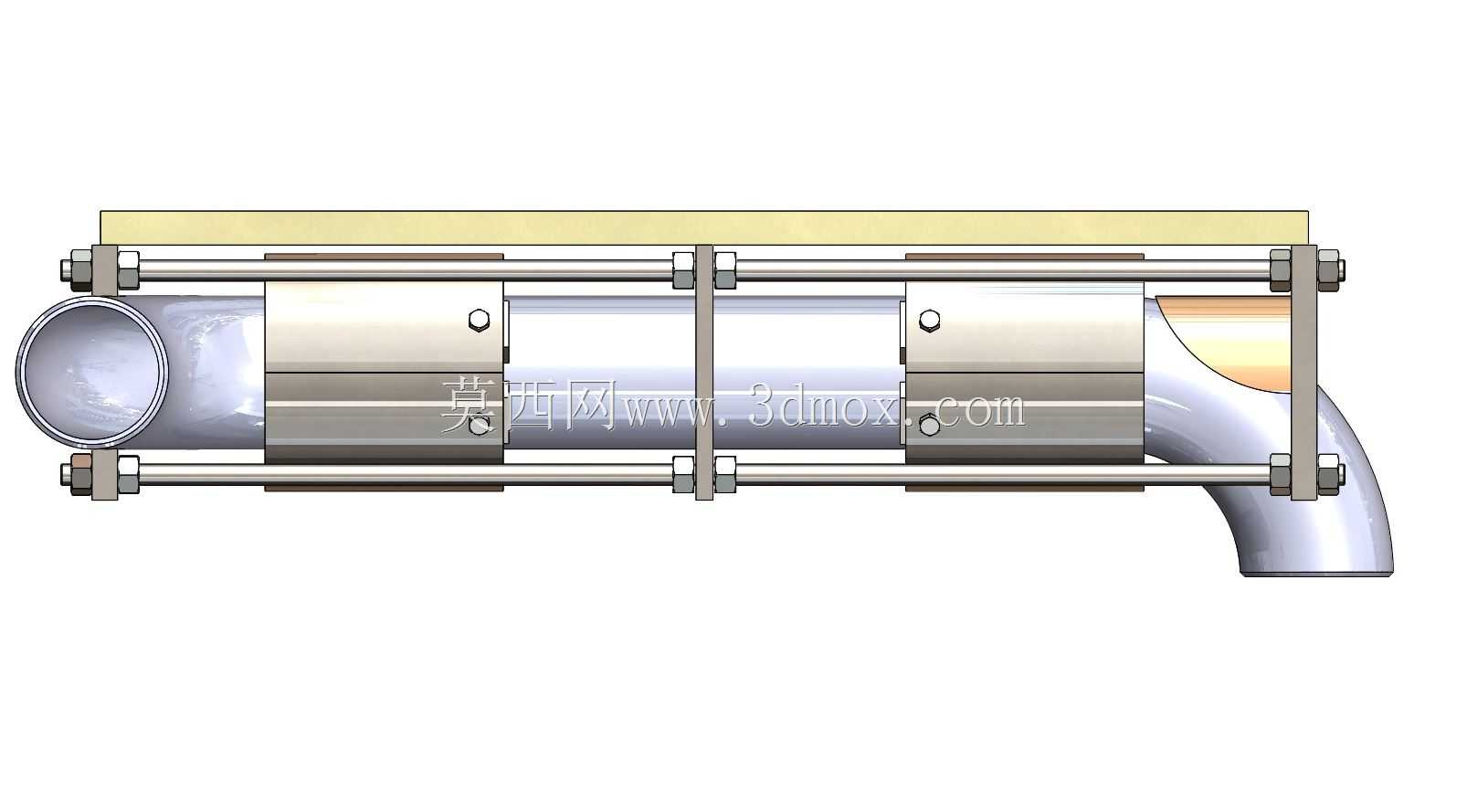

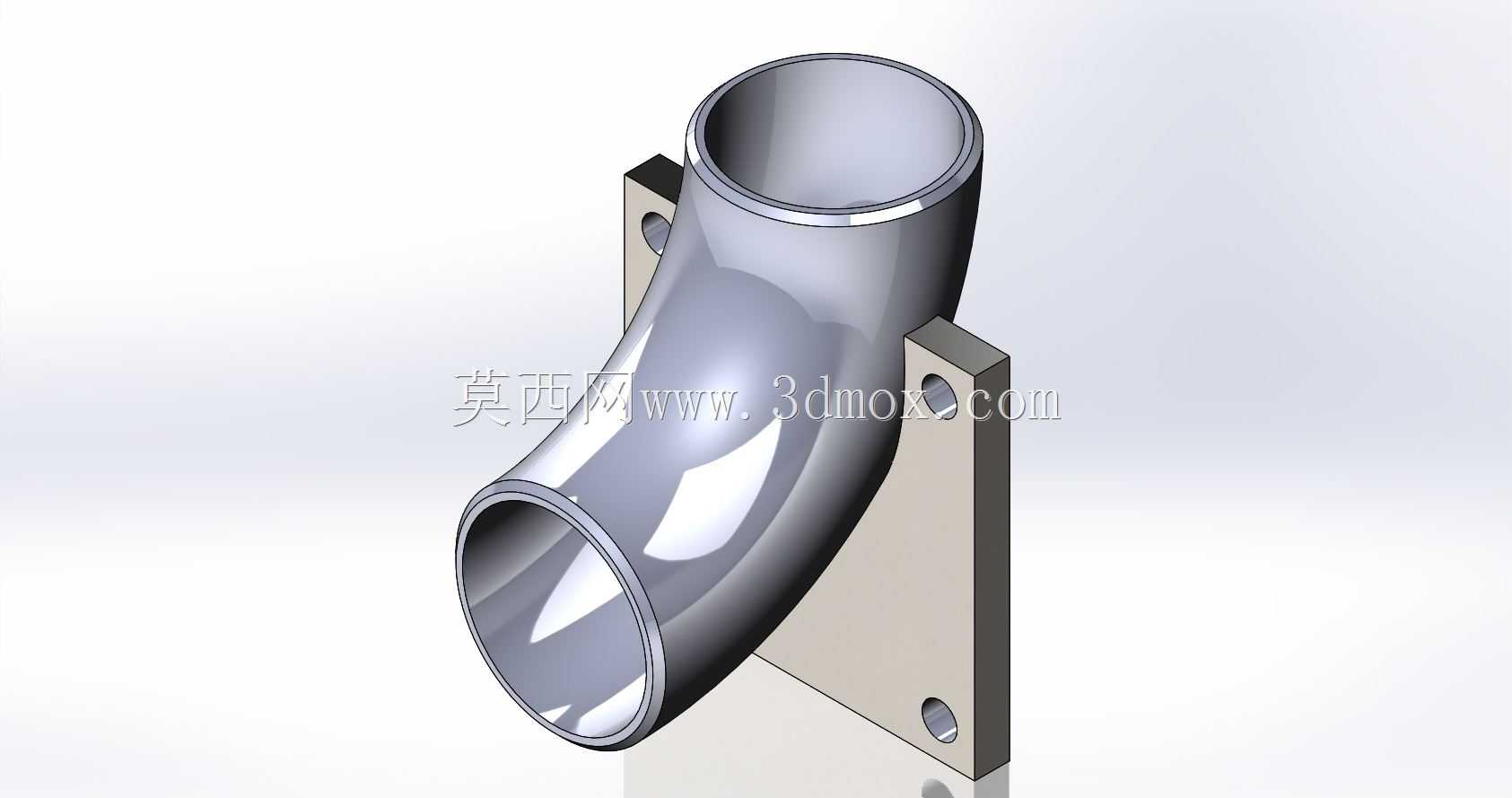

在化工、热力、市政给排水以及船舶动力管路系统中，管路受介质温度变化、设备运行振动、基础沉降偏移等因素影响，会产生轴向位移、横向错位以及角向偏转，若不对这类位移做有效补偿，管路焊缝、法兰连接位置会产生远超材料许用值的附加应力，最终引发泄漏、结构开裂甚至管路断裂的故障，这类带万向弯头的系杆式膨胀节，正是针对存在多向位移补偿需求的管路场景设计的补偿元件。该款膨胀节公称通径为4英寸，核心补偿元件采用多层薄壁波纹管结构，波纹管的波高、波距经过参数匹配，既保证足够的位移补偿量，又能承受管路内的额定工作压力，避免波纹管在承压状态下出现柱失稳或平面失稳问题。两端的弯头结构采用流线型流道设计，内壁过渡平滑无突变，能够减少介质流经补偿段时的局部阻力损失，降低管路输送过程中的压损，同时弯头与波纹管、端管的连接位置采用全焊透结构，保证连接强度与密封性能，适配带压输送的管路工况。外围布置的系杆组件沿膨胀节周向均匀分布，系杆两端通过铰接结构与两端的支撑法兰连接，既能够约束波纹管的过度拉伸位移，防止波纹管被拉脱失效，又不会限制补偿段的角向偏转与横向位移，配合万向弯头的结构特性，可同时吸收管路的轴向伸缩、横向错位以及一定角度的角向偏转，相比普通轴向型膨胀节，补偿维度更全，适配管路布局复杂、位移方向不单一的安装场景。设计过程中，支撑法兰的螺栓孔位尺寸、端管的对接尺寸均匹配对应通径的管路标准，安装时可直接与同规格的管路法兰对接，不需要额外制作过渡连接件；外围的系杆组件在出厂前已预调整好间隙，现场安装时不需要额外拆解调整，仅需注意安装过程中不要让焊渣、飞溅物损伤波纹管薄壁表面，避免后续运行过程中出现腐蚀穿孔问题。从安装边界来看，该膨胀节的整体长度、最大外径尺寸经过紧凑化设计，在保证补偿量的前提下尽可能缩小占用空间，适配安装空间受限的管路布局场景，比如船舱内管路、厂房内架空管路等位置，不需要为安装补偿元件额外预留过大的操作空间。同时系杆组件还能承担管路运行过程中产生的压力推力，避免压力推力传递到两端的设备接口或管路支架上，降低对支架强度、设备接口受力的设计要求，减少管路系统的整体建设成本。在实际选型应用中，可根据管路的实际位移量、工作压力、介质腐蚀特性调整波纹管的材质、壁厚以及系杆的直径参数，该结构模型完整还原了各零件的装配关系、尺寸配合细节，可直接作为同类型膨胀节设计、选型的参考依据，也可用于管路系统的装配干涉校验，提前预判安装过程中可能出现的空间冲突问题。
