多规格六角法兰面紧固螺母结构设计

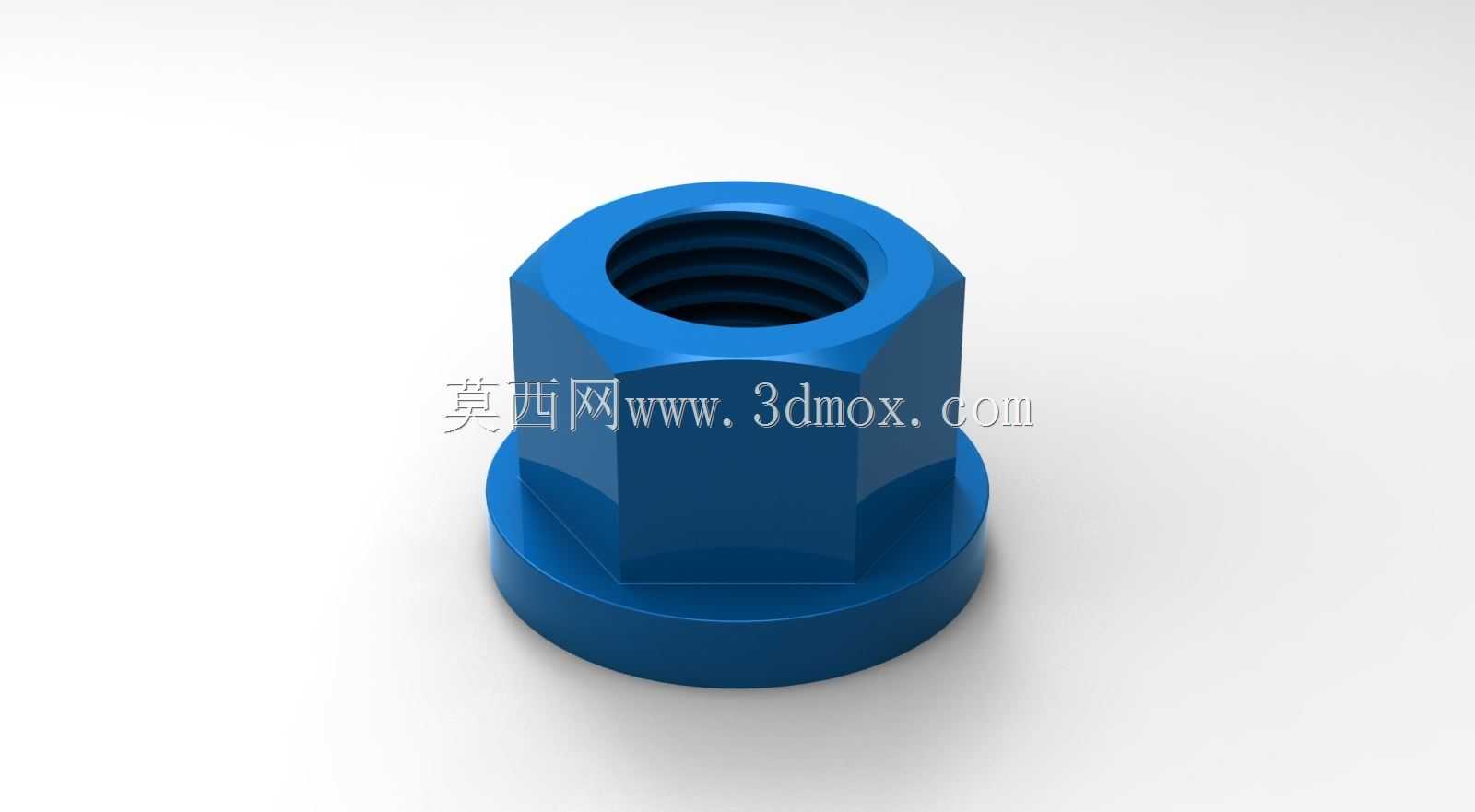

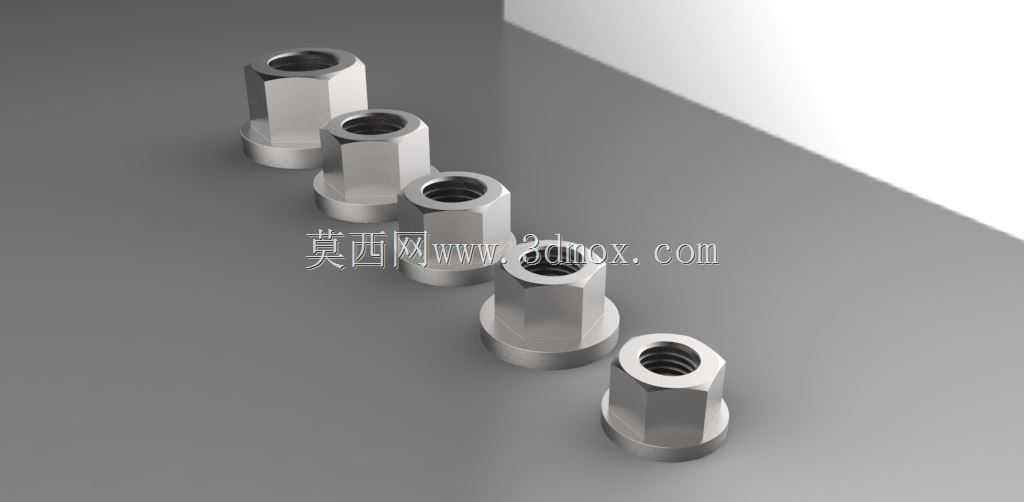

在各类机械装配、钢结构连接、工业设备组装场景中，法兰螺母是应用频次极高的紧固连接件，相比普通六角螺母，其自带的一体式法兰盘结构能够在锁紧时大幅增大与被连接件的接触面积，分散锁紧压力，避免软质被连接件表面出现压痕，同时自带的防松防滑属性也让它在振动工况下的连接可靠性远优于普通螺母。本次设计的法兰螺母覆盖M10、M12、M14、M16、M20五种常用公制规格，建模过程严格遵循公制螺纹标准，螺纹牙型角、螺距、小径大径尺寸均符合通用紧固件公差要求，可直接与对应规格的外螺纹紧固件配合使用。从结构设计逻辑来看，法兰盘与螺母主体采用一体式成型结构，六角头部的对边尺寸、对角尺寸匹配标准扳手的作业空间，法兰盘的外径根据螺纹规格梯度设置，M10规格法兰外径适配常规薄板连接的承压需求，M20规格则加大法兰盘直径以适配重型结构连接的压力分散要求，所有规格的法兰盘背面均设置有细齿防滑纹路，在锁紧时齿面可嵌入被连接件表面，抵消设备运行产生的振动松脱力矩，无需额外加装平垫即可达到稳定的锁紧效果。在实际选型应用中，不同规格的螺母对应不同的载荷场景：M10、M12规格多用于小型设备机架装配、钣金机柜连接、轻型输送线支架固定等场景，其安装边界预留16mm至19mm的扳手操作空间即可满足装配需求；M14、M16规格多用于中型工业设备的部件连接、工装夹具锁紧、管道法兰副连接等场景，装配时需预留22mm至24mm的扳手作业空间，法兰盘的承压面可有效降低连接面的单位面积压力，避免长期载荷下出现连接松动；M20规格则多用于重型钢结构连接、大型设备主机固定、重载机架拼接等场景，其法兰盘的大接触面可在大扭矩锁紧时均匀分散压力，防止被连接件局部变形。建模过程中对螺母的过渡圆角、螺纹收尾、法兰盘倒角等细节均做了工程化处理，避免出现应力集中的锐角结构，所有尺寸参数均匹配现有量产紧固件的加工公差，既可以作为三维装配时的标准件库调用模型，也可直接用于紧固件的加工生产参考，在装配仿真时可直接模拟真实锁紧状态下的接触面受力情况，为整体结构的强度校核提供准确的零件模型支撑。
