BF12型滚珠丝杠端部支撑固定座结构设计

项目分类:3D模型 发布时间:2021-09-18 ID:273724
  • BF12型滚珠丝杠端部支撑固定座结构设计
  • BF12型滚珠丝杠端部支撑固定座结构设计
  • BF12型滚珠丝杠端部支撑固定座结构设计

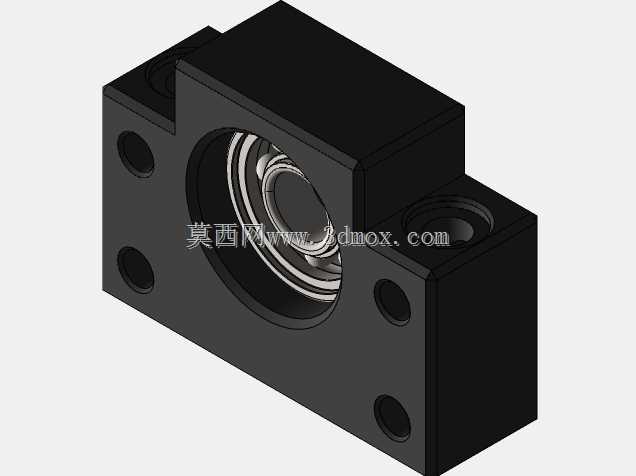

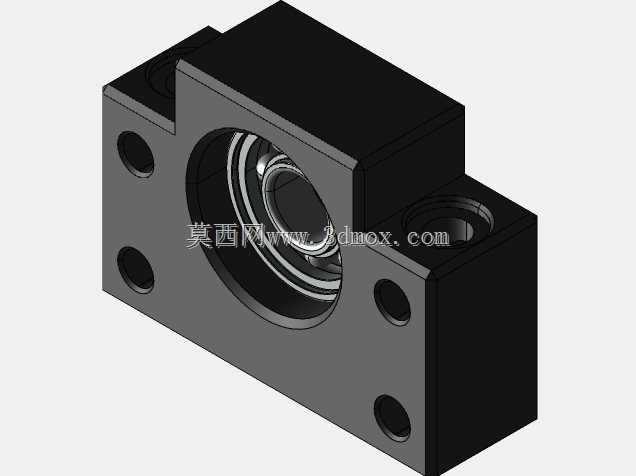

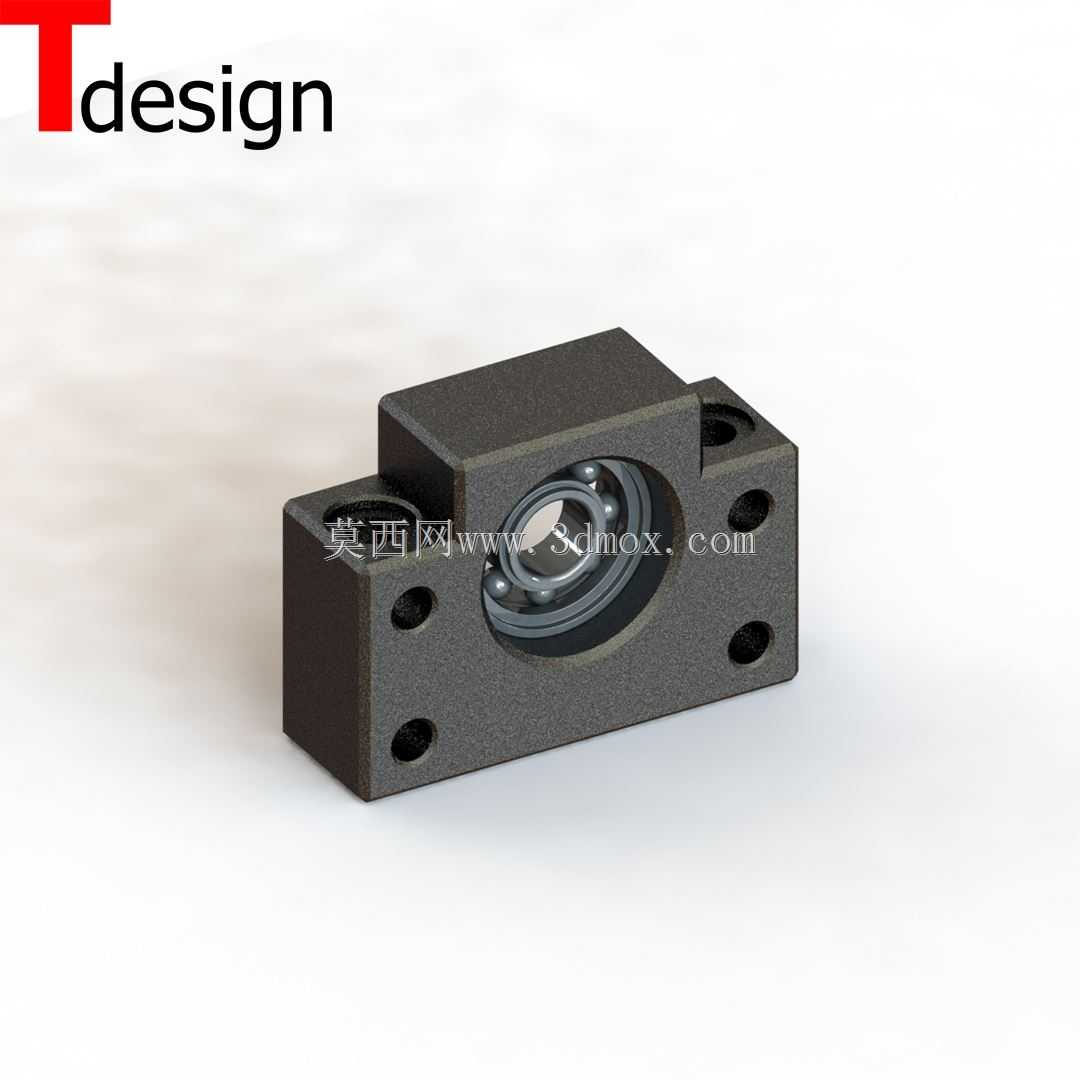

这款支撑固定座针对10mm公称直径的滚珠丝杠做端部支撑设计,核心适配16mm规格的导轨配套传动模组,在桌面级数控设备的传动链里承担丝杠径向约束、轴向定位的核心作用,避免丝杠高速运转时出现径向跳动、轴向窜动,直接影响整套传动系统的重复定位精度与运行平稳性。从实际应用场景来看,这类支撑座大量用在小型数控雕刻机、桌面级3D打印机、迷你激光切割机这类轻载精密传动设备上,这类设备的安装空间普遍紧凑,对支撑件的安装精度、外形轮廓尺寸有严格限制,设计时首先要兼顾安装边界的约束,座体采用方块式整体结构,四个角位预留沉头安装孔,可直接通过螺栓固定在设备安装基板上,不需要额外做转接件,能有效压缩传动模组的整体占用空间。设计过程中优先考虑轴承的装配公差,座体中间的轴承安装孔与内置深沟球轴承采用过渡配合,既保证轴承外圈不会在座体内出现转动打滑,又能避免过盈量过大导致轴承内圈变形、预紧力异常升高,影响丝杠的转动顺滑度。座体两侧的安装孔位做了对称布局,既可以适配丝杠固定端的锁紧螺母安装空间,也能在部分短行程传动场景里作为支撑端使用,通用性更强。从安装边界来看,座体的厚度方向尺寸做了严格控制,不会和旁边的导轨滑块、拖链安装位产生运动干涉,安装孔的孔距匹配常规16mm导轨模组的安装孔位标准,不需要用户重新在基板上打孔定位,降低装配时的对位难度。实际使用中,这类支撑座要承受丝杠运转带来的径向载荷,同时抵消部分丝杠传动时产生的轴向反作用力,因此座体的材质选型偏向高刚性的金属材质,安装面做了铣平处理,保证装配后轴承孔的轴线与丝杠安装轴线、导轨导向轴线保持平行,避免出现别劲、卡顿的问题,减少丝杠运转时的额外磨损,延长整套传动组件的使用寿命。在小型桌面设备的设计里,这类支撑座属于不起眼但直接影响设备运行精度的核心零部件,很多DIY设备或者小型量产设备出现的层纹偏移、切割精度差、传动异响问题,往往都和支撑座的安装精度不足、结构刚性不够有直接关系,这款结构在设计时特意加厚了轴承安装位的侧壁厚度,避免锁紧轴承时座体出现形变,保证长期运行下的精度保持性。
