纺织设备用变螺距输送螺杆结构

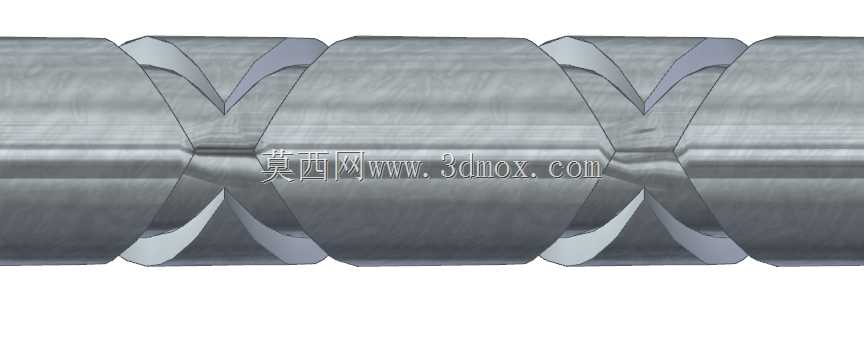

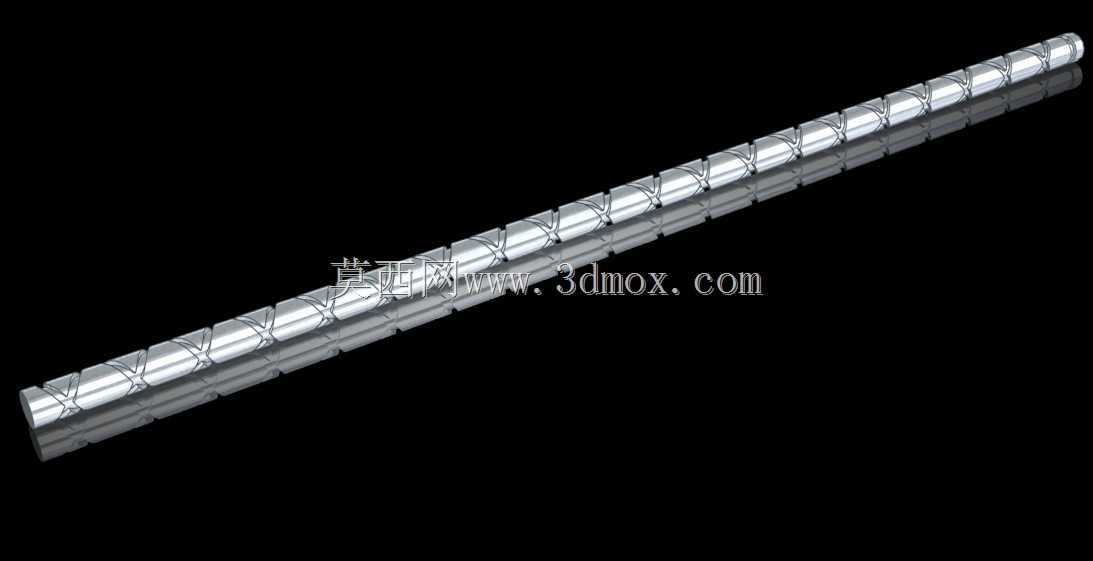

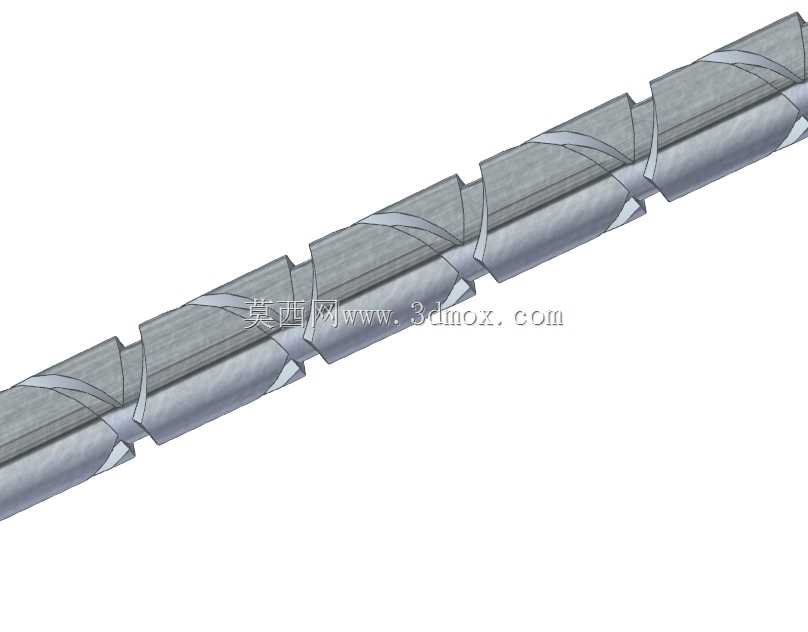

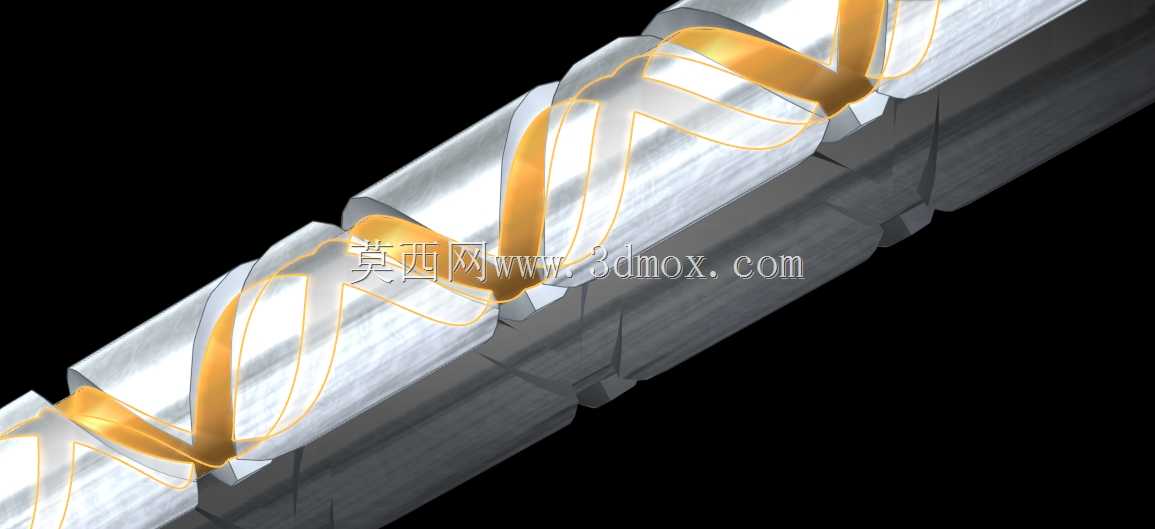

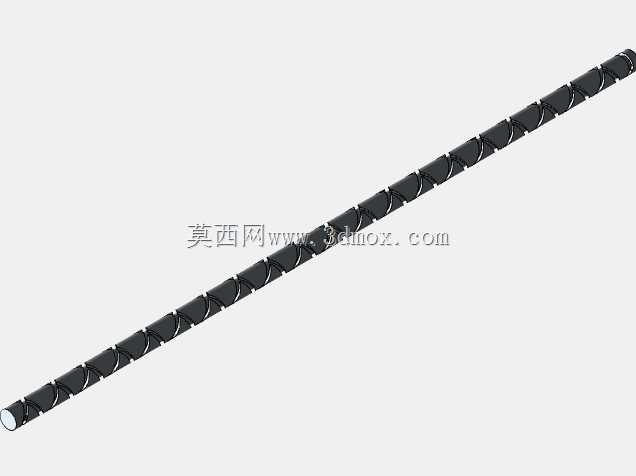

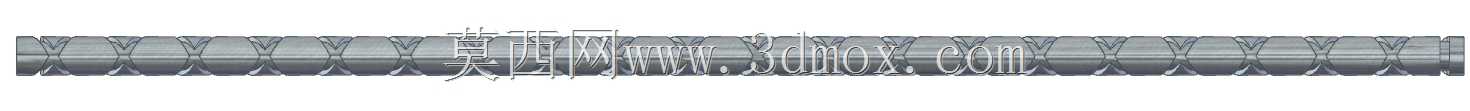

这类螺旋构件主要应用在纺织生产流程的纤维输送、混料开松环节，安装在纺织设备的进料腔道内部，承担纤维束的定向推送、均匀混配功能，避免纤维在输送过程中出现结团、卡滞、输送量波动的问题，直接影响后续梳理、纺纱工序的进料稳定性。从结构设计来看，该螺杆采用变导程螺旋齿形设计，齿槽宽度沿轴向逐步变化，进料端齿槽容积更大，能够承接蓬松状态的散纤维，随着螺杆转动推送，齿槽容积缓慢收窄，逐步对纤维束形成轻度挤压，既可以排出纤维间裹挟的多余空气，又不会过度压实纤维损伤纤维长度，保障后续开松梳理环节的纤维完整性。螺杆的芯轴采用等直径圆柱结构，两端预留标准轴颈安装位，可直接匹配设备腔道两端的带座轴承，安装时需保证螺杆外圆与腔体内壁的单边间隙控制在1.2-1.8mm区间，间隙过小会刮蹭腔体内壁造成纤维磨损，间隙过大则会出现纤维返料、输送效率下降的问题。螺旋齿的齿顶做了小圆弧倒角处理，避免锐角勾扯纤维造成断纤，齿面的螺旋升角经过反复校核，适配纺织纤维的摩擦系数，保证推送过程中纤维沿轴向移动，不会随螺杆做周向空转。在实际设备适配中，这类螺杆的长度可根据不同机型的进料腔长度做等比例调整，核心的齿形参数、导程变化率保持固定，不需要重新做力学校核即可直接适配同系列不同产能的纺织设备。设计建模过程中，螺旋齿与芯轴的衔接处做了圆角过渡处理，避免应力集中导致长期交变载荷下出现齿根断裂的问题，整体结构无复杂异形曲面，加工时可采用数控铣削一次成型，后期做表面抛光处理降低纤维挂附的概率，减少日常设备维护的清理工作量。该构件的传动端预留标准键槽，可直接与减速电机输出轴连接，不需要额外设计定制连接法兰，安装拆卸便捷，能够适配多数中小型纺织开松、输送设备的改造升级需求，替换原有等导程螺杆后可有效降低纤维输送的不匀率，提升后续工序的生产稳定性。
