2.2kW水冷D80高速加工电主轴结构

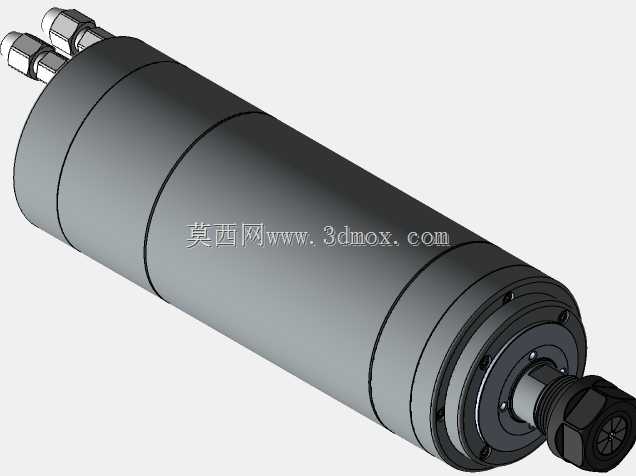

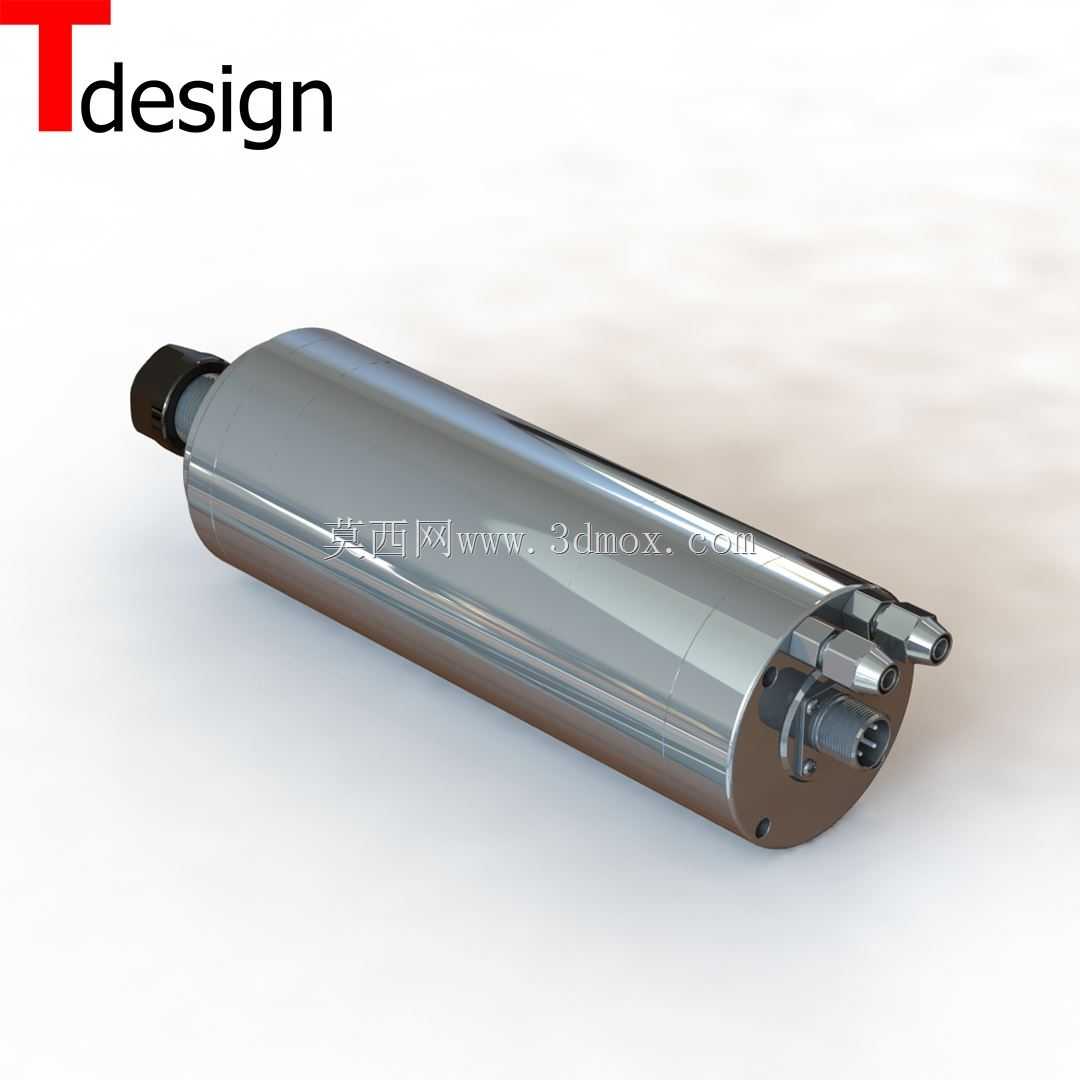

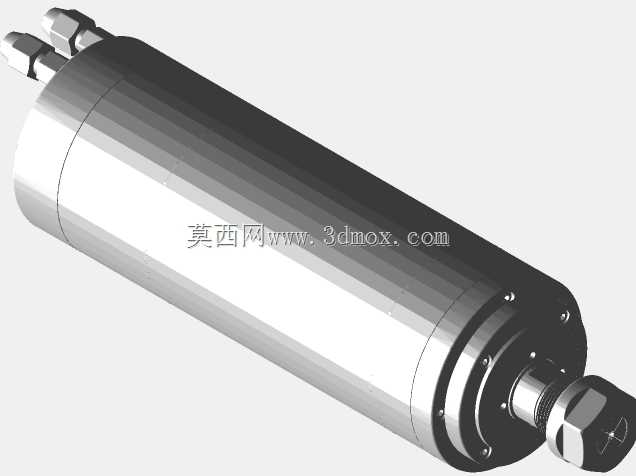

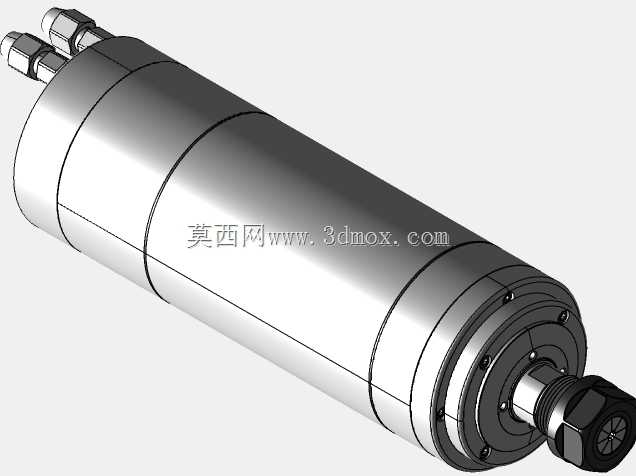

这款水冷电主轴是数控雕刻、精密切削场景里的核心执行部件，常配套中小型CNC路由器、桌面精雕设备使用，负责装夹刀具完成金属、亚克力、PCB、软质石材等材料的高速铣削、钻孔、雕刻加工。从结构设计来看，整体采用圆柱形金属壳体布局，外径80mm的光滑圆柱面是核心安装基准，安装时可通过配套的压块、抱箍直接固定在设备的主轴安装座上，安装边界清晰，不需要额外设计复杂的转接结构，适配市面上多数同直径规格的主轴安装位，能大幅缩短设备改装、新机设计的结构适配周期。尾部的水冷接头采用侧出式布局，进出水口做了差异化口径标识，接装冷却管路时不会出现接反的问题，循环冷却液可直接带走主轴高速运转时轴承、定子产生的热量，相比风冷主轴能在长时间高负载工况下保持更稳定的壳体温度，避免热伸长导致的加工精度漂移，也能降低高速运转时的风噪，适合对加工噪音有要求的车间场景。前端的ER11夹头结构可适配3.175mm、4mm、6mm等常用柄径的微型铣刀、雕刻刀，夹头锁紧螺母做了防滑滚花设计，换刀时用配套扳手即可快速完成刀具装拆，不需要额外的复杂工装。内部轴承采用配对角接触球轴承组合，能同时承受径向切削力与轴向进给力，24000转的最高转速可满足小直径刀具的高速切削线速度要求，加工小尺寸精细纹路时不会出现振纹、崩边的问题。接线端做了密封防护处理，可阻挡加工过程中飞溅的切削液、粉尘进入主轴内部，IP50的防护等级能适配常规湿式切削、半干式切削的加工环境，日常使用时只需要定期清理夹头锥面的杂物、检查冷却管路通畅度即可，维护门槛较低。做三维结构设计时，这款模型可直接导入设备总装文件中，核对安装空间、避让周边的拖链、管路、龙门结构，不需要从零开始测绘建模，能有效提升设备设计阶段的效率，也可作为主轴选型阶段的结构参考，核对安装尺寸、接口位置是否符合整机设计要求。
