NGF-110型现代化数控铣床结构设计

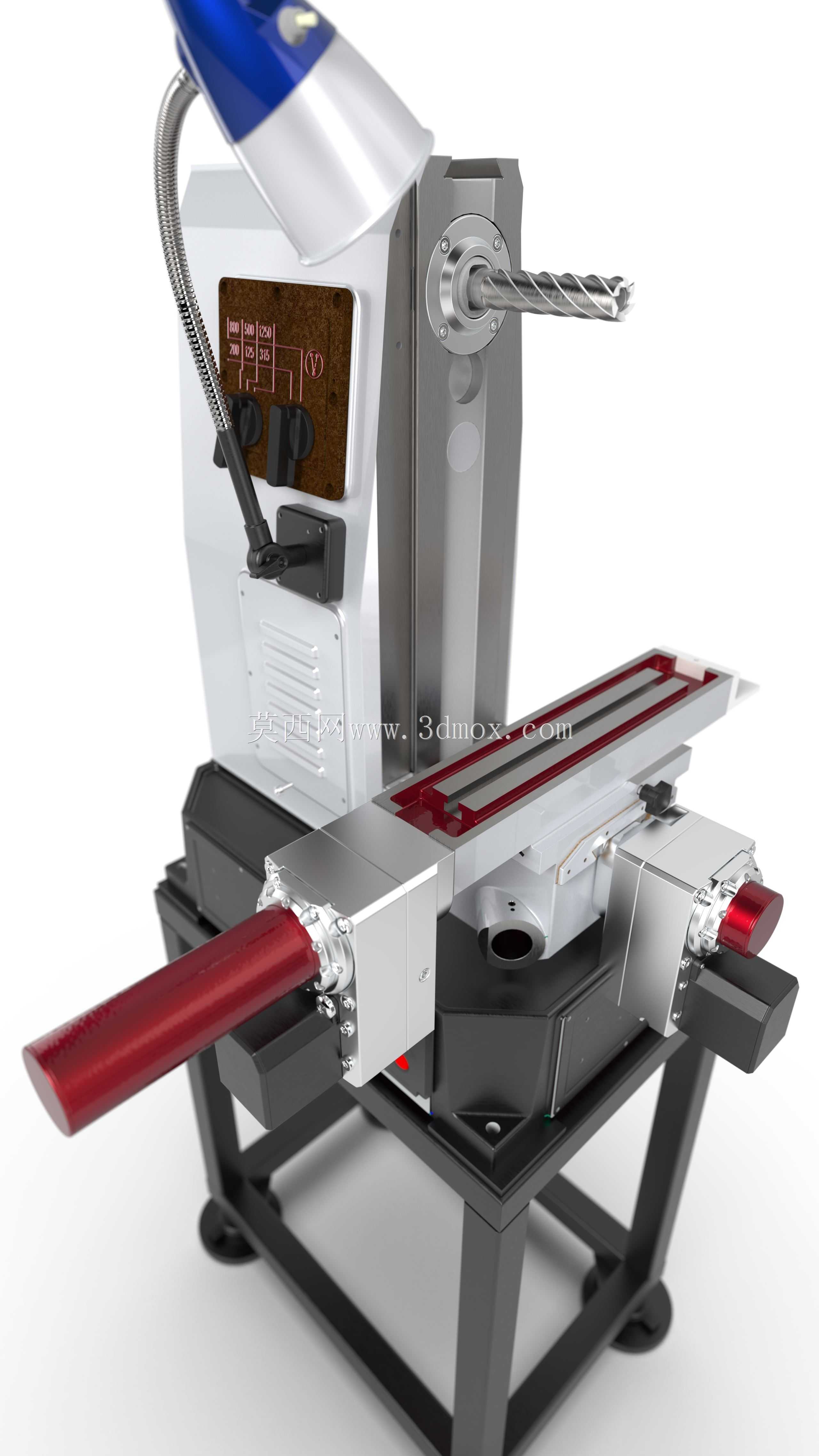

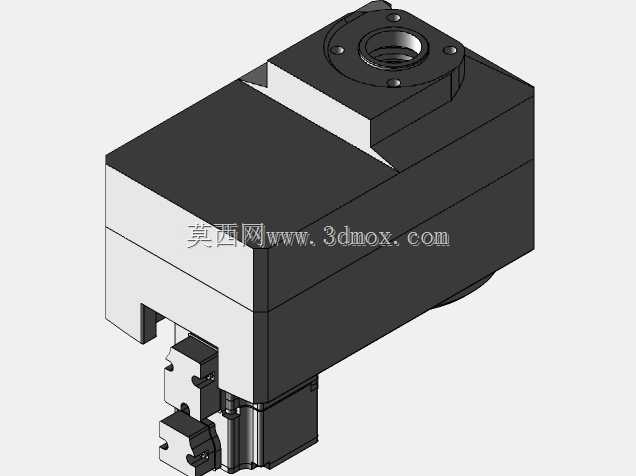

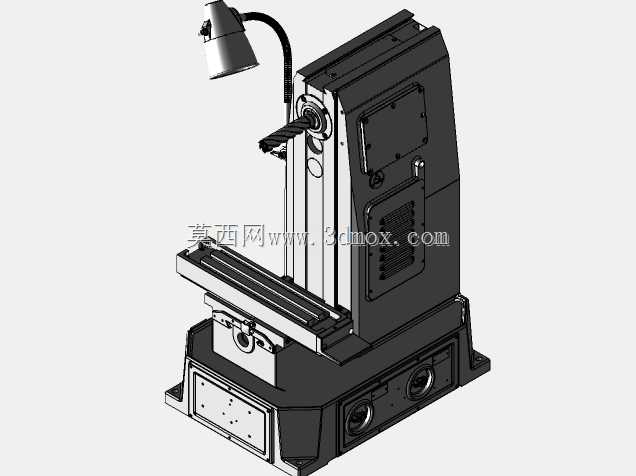

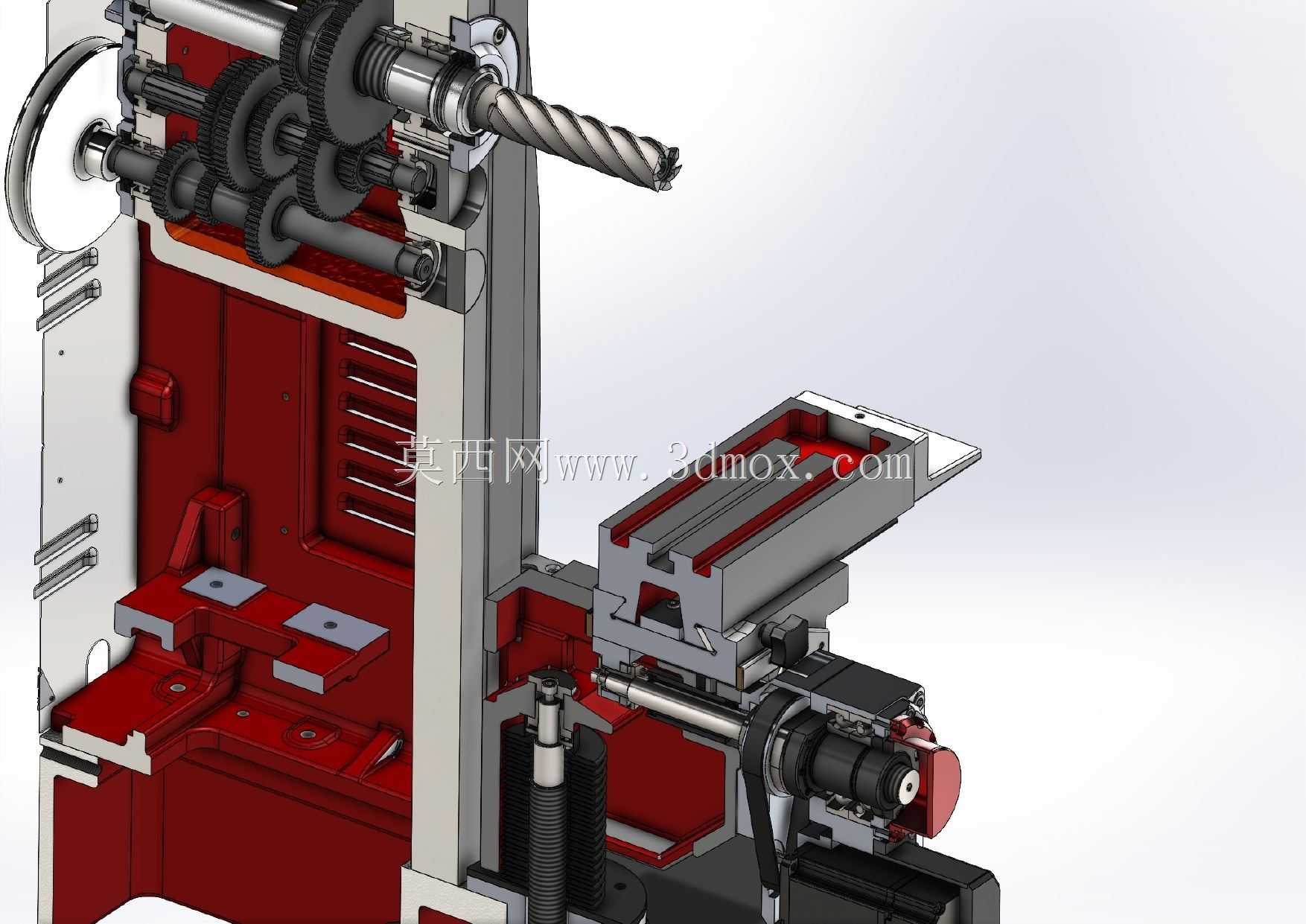

这款经现代化改造的NGF-110型数控铣床，主要面向中小型机械加工车间、模具加工工位、职业院校实训场地等场景使用，可完成平面铣削、沟槽加工、小型零件轮廓铣削、钻孔铰孔等多道机加工序，适配单件小批量生产、工装零件修配、教学演示等多种加工需求，相比传统手动铣床大幅降低操作门槛，同时保留了足够的刚性来应对常规黑色金属、有色金属的切削载荷。从结构设计思路来看，改造过程中保留了原有机床的床身、底座等铸铁承载部件，这类铸件经过长期自然时效后应力释放充分，静刚度表现远优于新焊接机架，在此基础上对进给传动部分做了数控化适配，三个直线进给轴均加装了精密滚珠丝杠副与伺服驱动单元，替代原有的普通丝杠与手轮进给结构，既控制了改造成本，又能保证进给运动的定位精度与重复定位精度满足常规加工要求。工作台部分采用矩形滑动导轨结构，导轨面经淬火处理后硬度可达HRC50以上，配合自动润滑系统可长期保持运动精度，工作台面预留标准T型槽用于装夹夹具与工件，可适配平口钳、分度头、简易组合夹具等常用装夹附件，最大装夹工件尺寸控制在中小型零件加工范围内，安装时仅需平整水泥地面即可完成固定，无需额外做特殊地基处理，设备底部设置可调垫铁用于调平水平，安装边界预留足够的操作与维护空间，正面操作位预留不小于800mm的操作距离，后侧与侧面预留不小于600mm的维护通道即可满足日常使用需求。设备的主轴部分保留了原有的变速结构，同时加装了主轴编码器实现转速实时反馈与刚性攻丝功能，主轴端部采用标准铣刀夹头接口，可适配不同直径的立铣刀、面铣刀、钻头等切削刀具，顶部加装的工作灯可灵活调整照射角度，覆盖整个工作台加工区域，方便操作人员观察切削状态与工件加工质量。整体外防护采用半封闭结构，既可以阻挡切削液与切屑飞溅，又不会给工件吊装、上下料操作造成阻碍，操作面板布置在设备正面右侧，符合多数操作人员的操作习惯，进给倍率、主轴转速调节、急停按钮等常用控件布置在触手可及的位置，降低操作过程中的误触概率。从实际使用角度出发，这类改造型数控铣床兼顾了传统设备的刚性优势与数控设备的操作便利性，对于加工预算有限、加工零件复杂度不高的场景十分适配，建模过程中完整还原了各部件的装配关系、运动行程边界与安装接口尺寸，可直接用于设备改造方案验证、实训教学演示、加工工位布局规划等场景，也可作为同类小型数控铣床设计的参考蓝本，各运动部件的干涉检查均已完成，进给轴的行程限位位置、丝杠支撑座安装尺寸、伺服电机安装法兰等细节均按实际加工装配要求还原，能够直接用于后续的工程出图与改造施工参考。
