超声波诊疗室空间布局三维设计

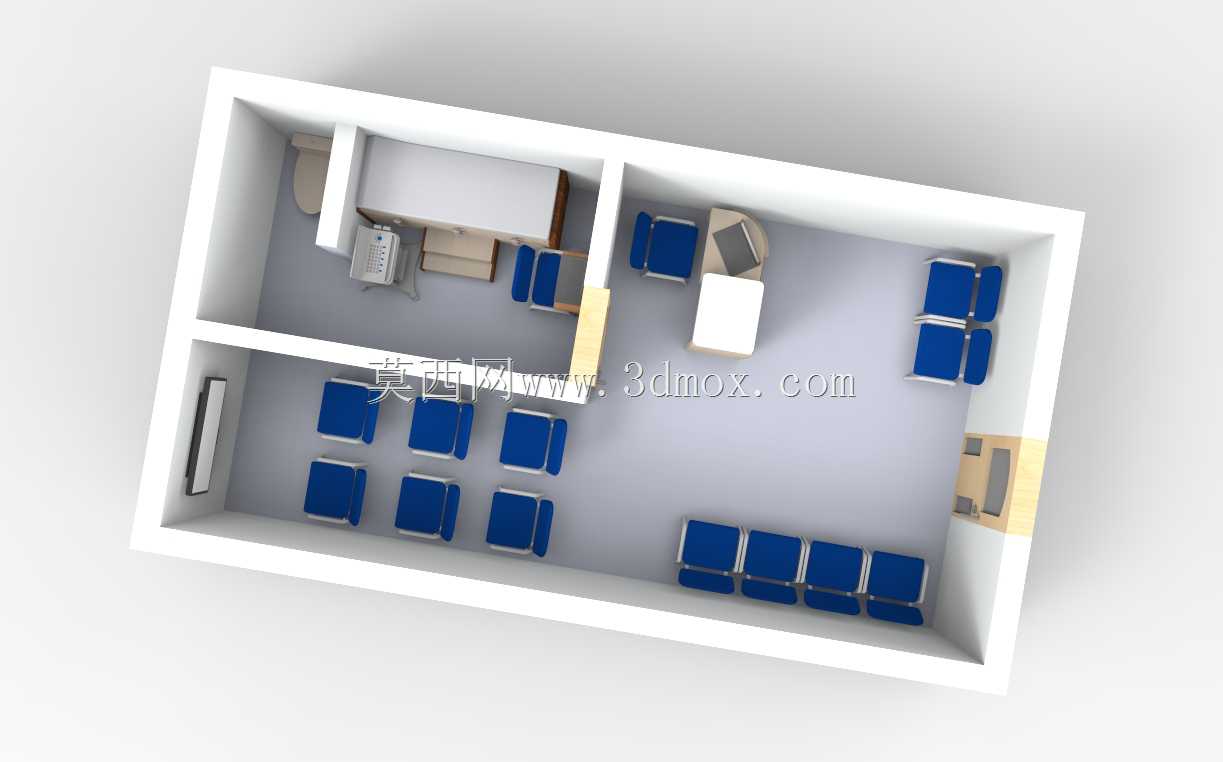

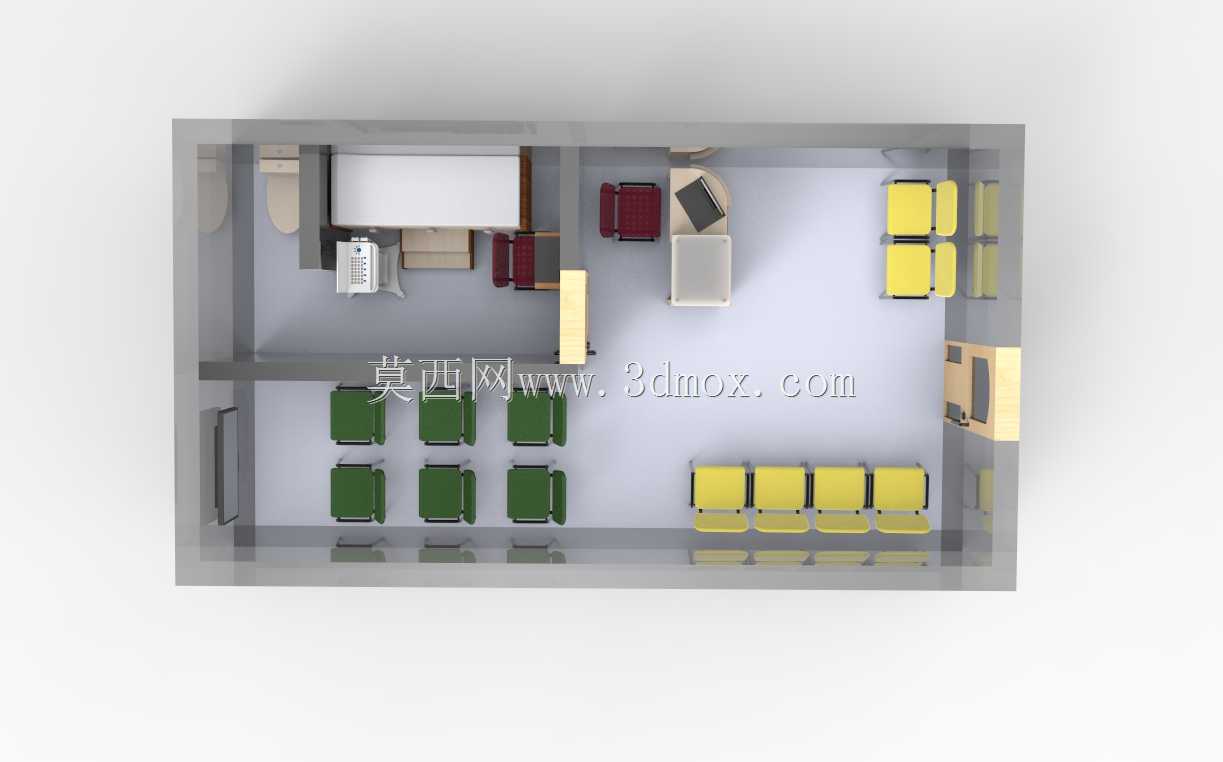

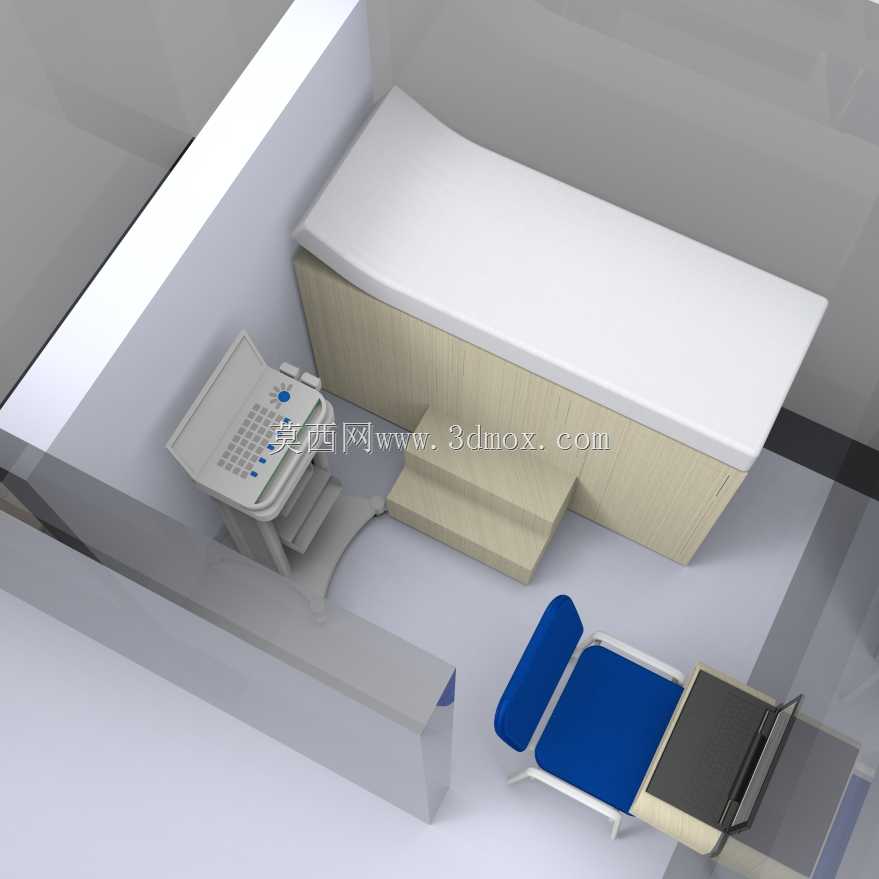

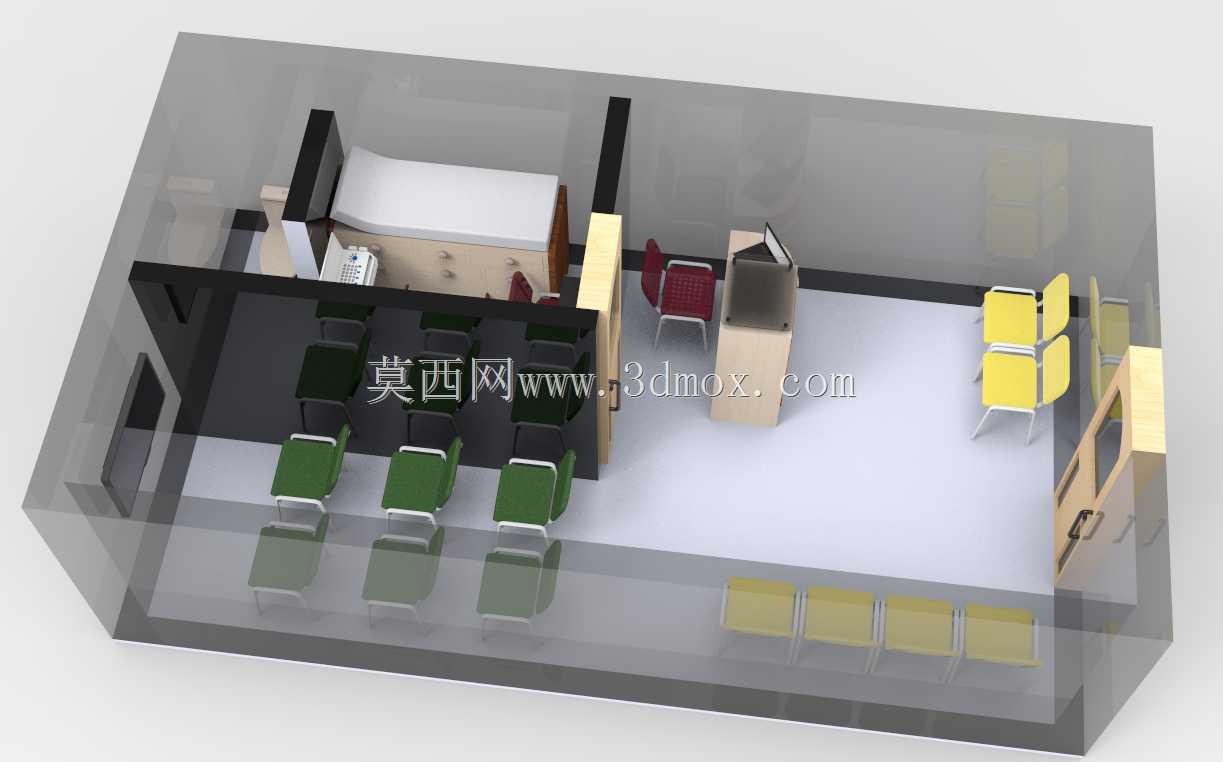

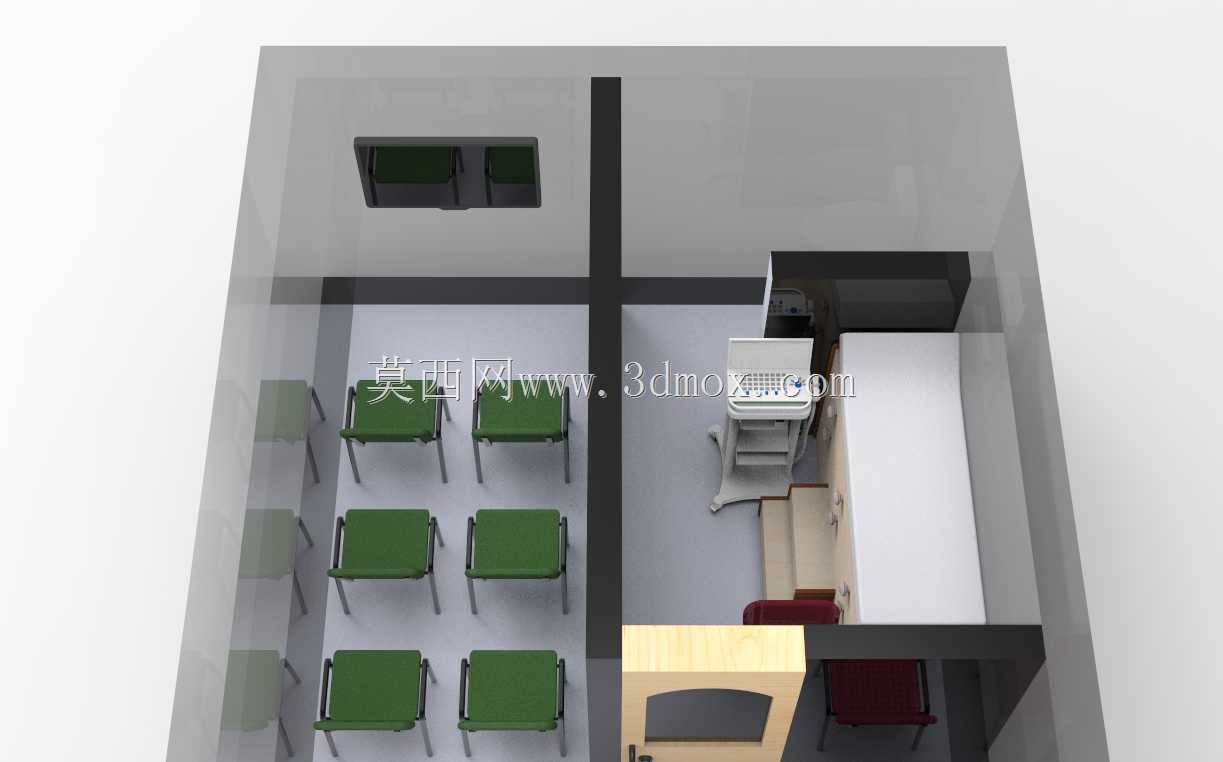

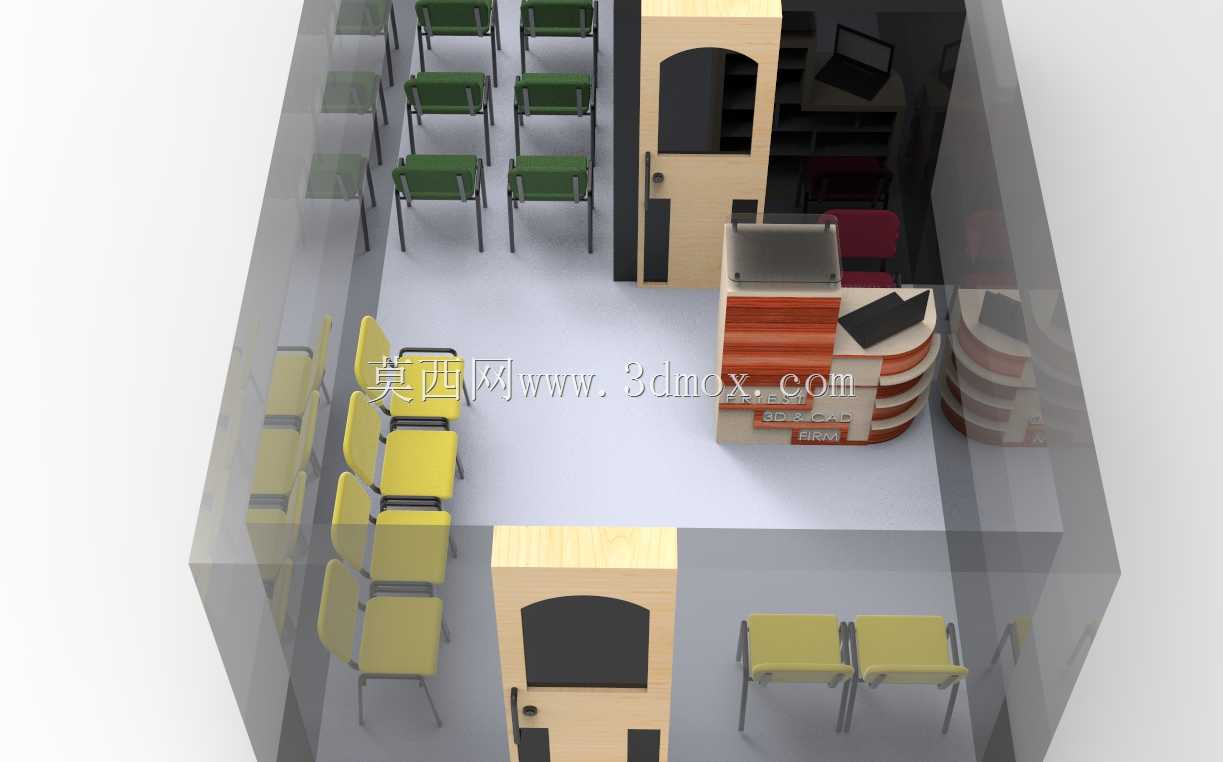

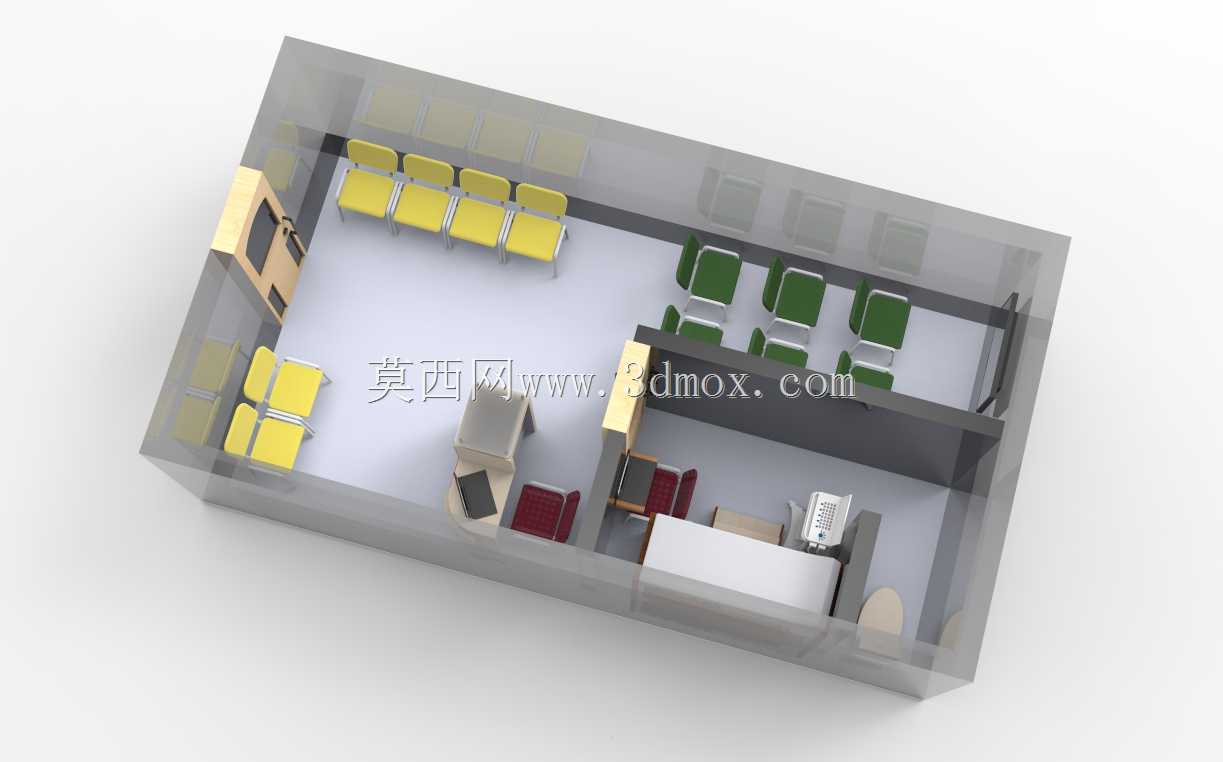

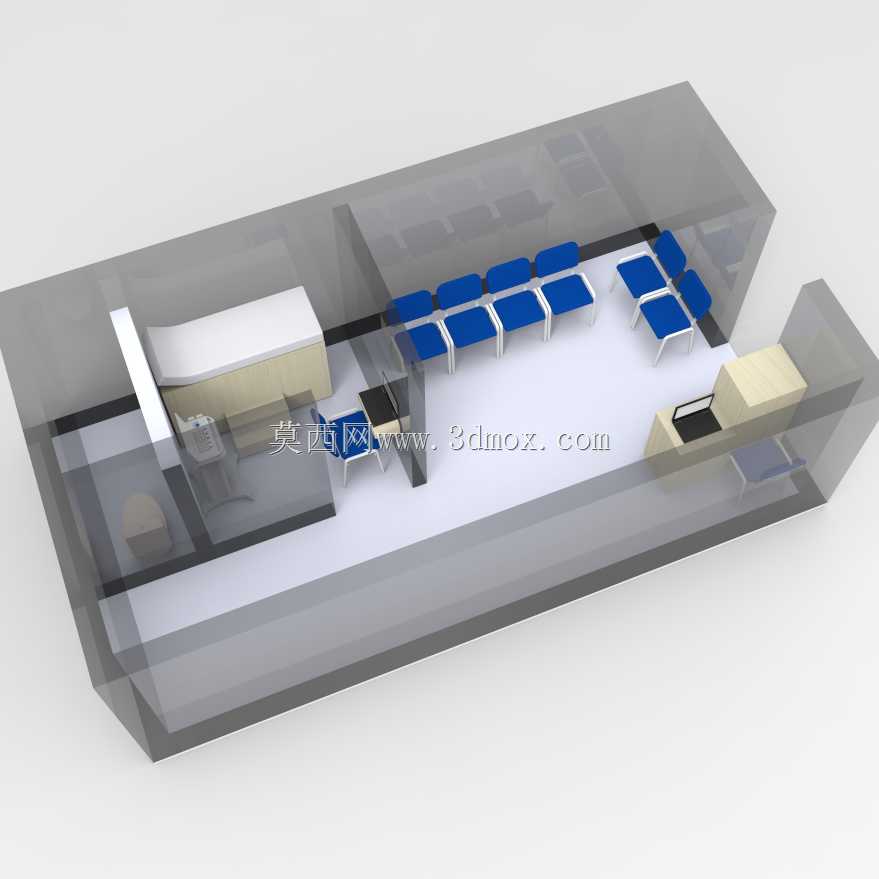

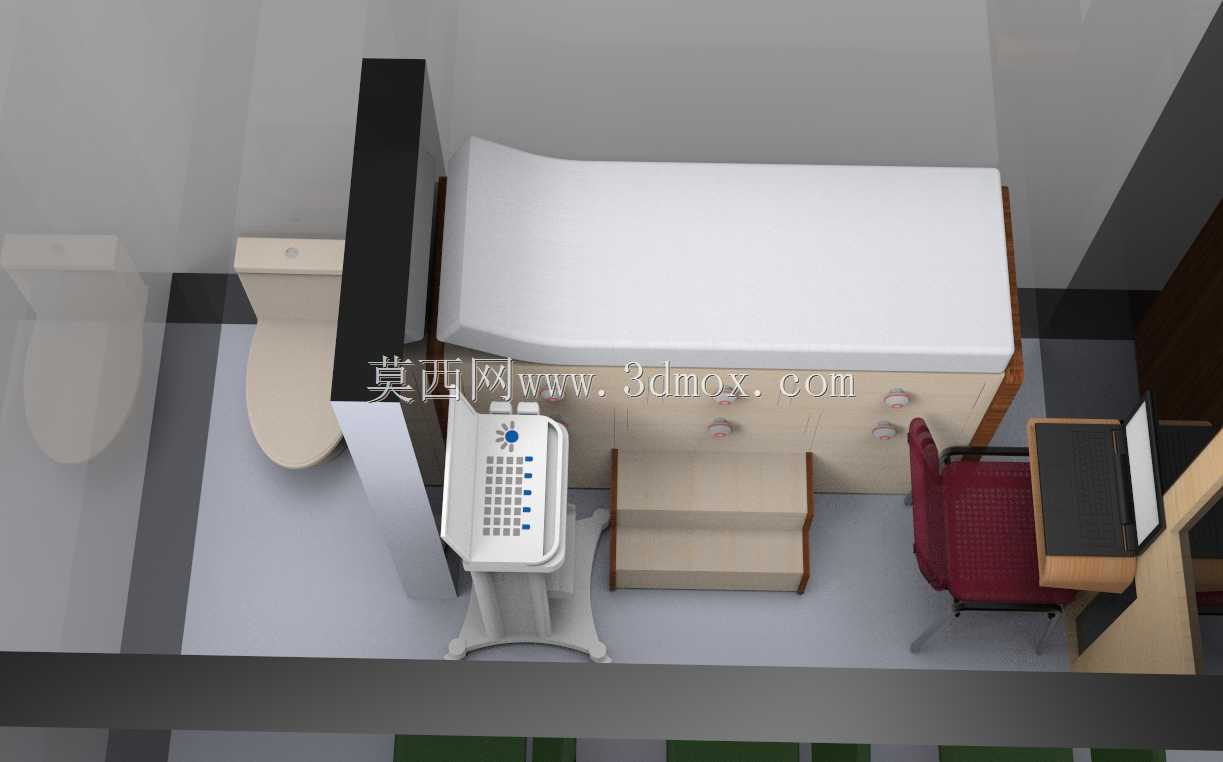

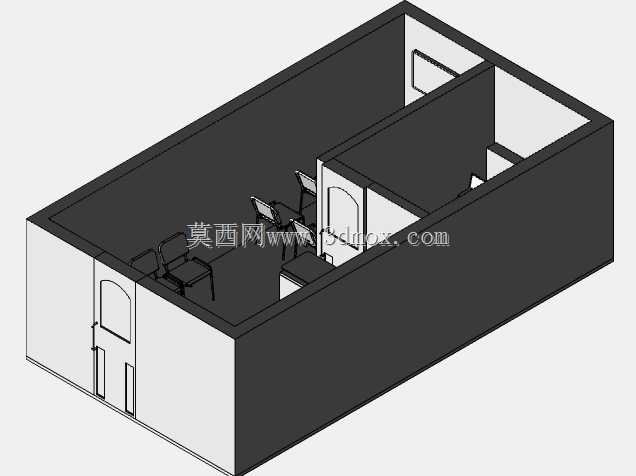

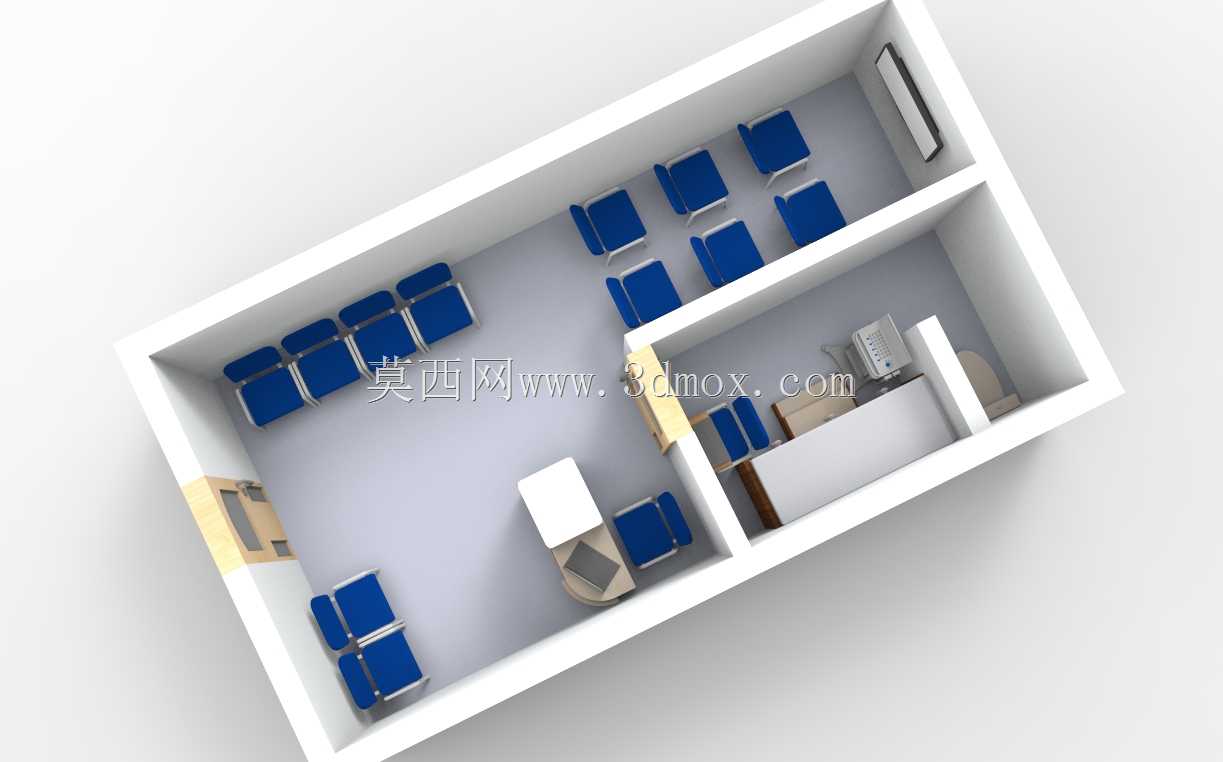

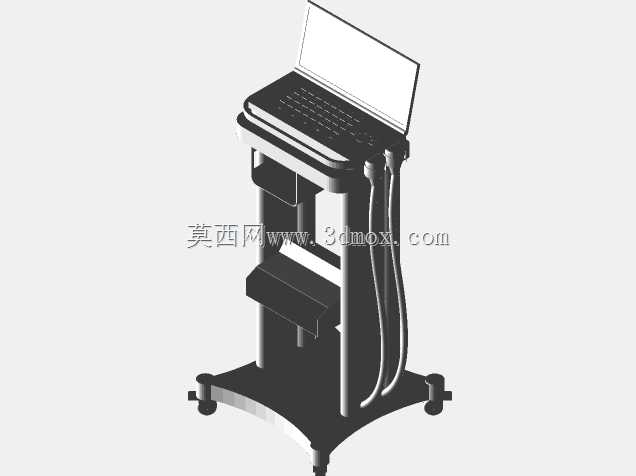

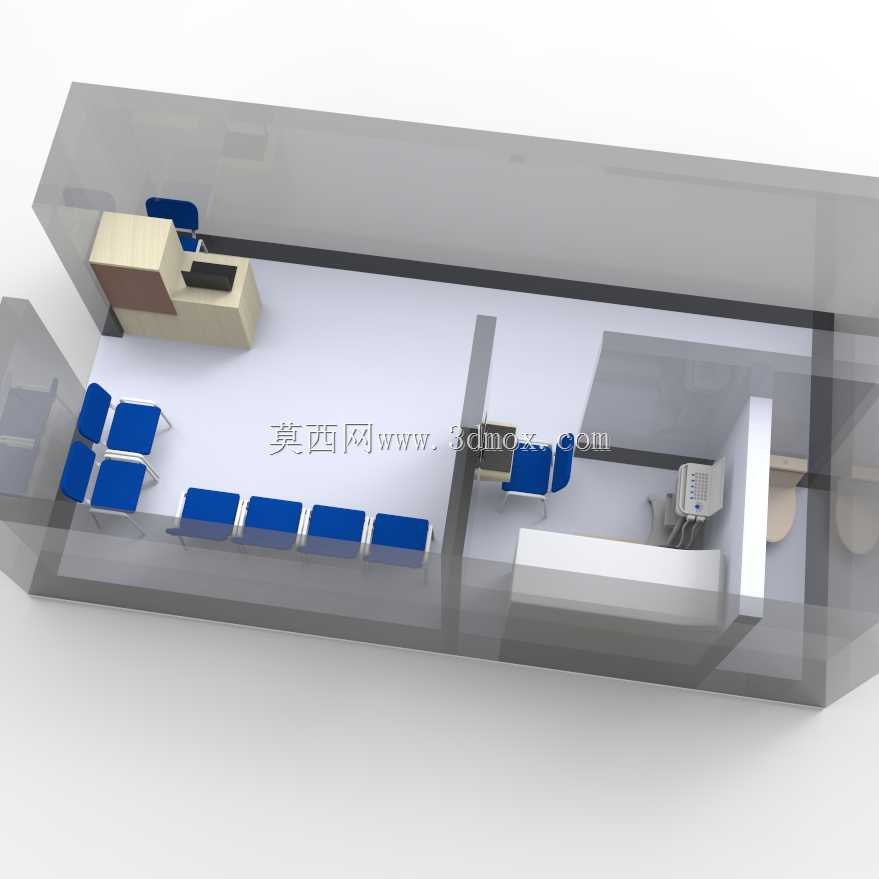

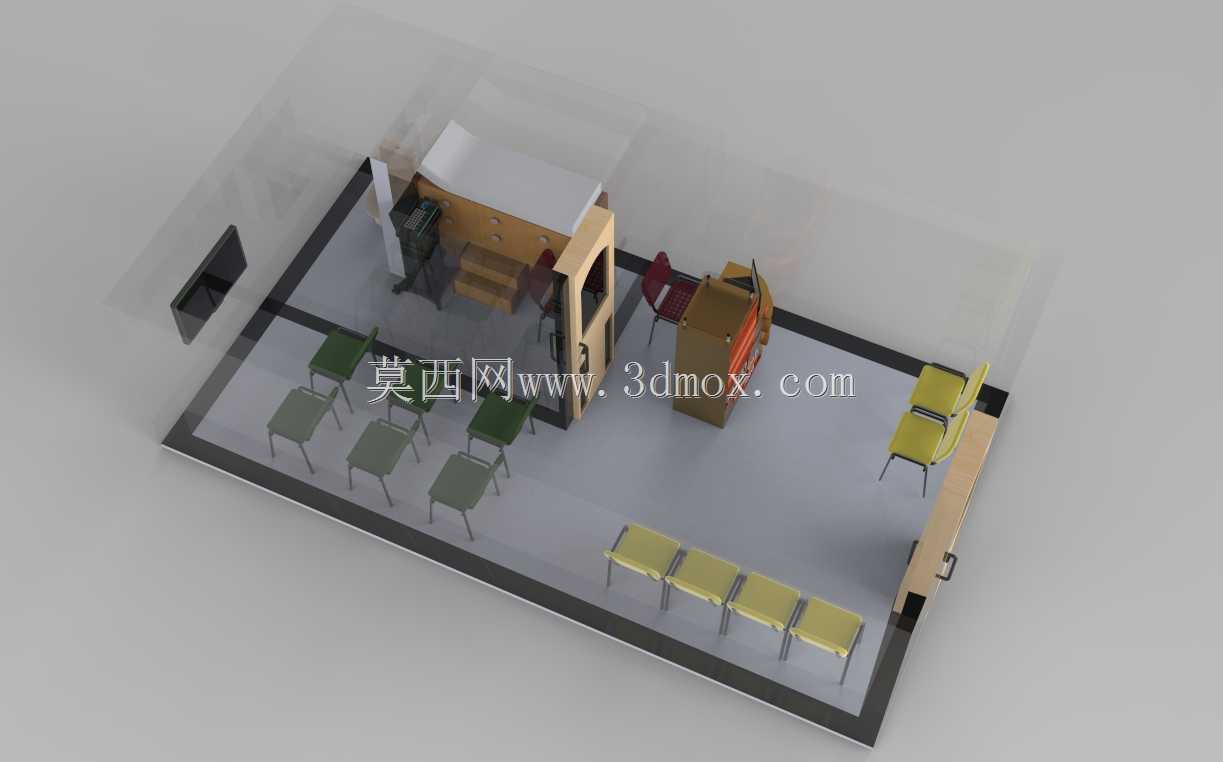

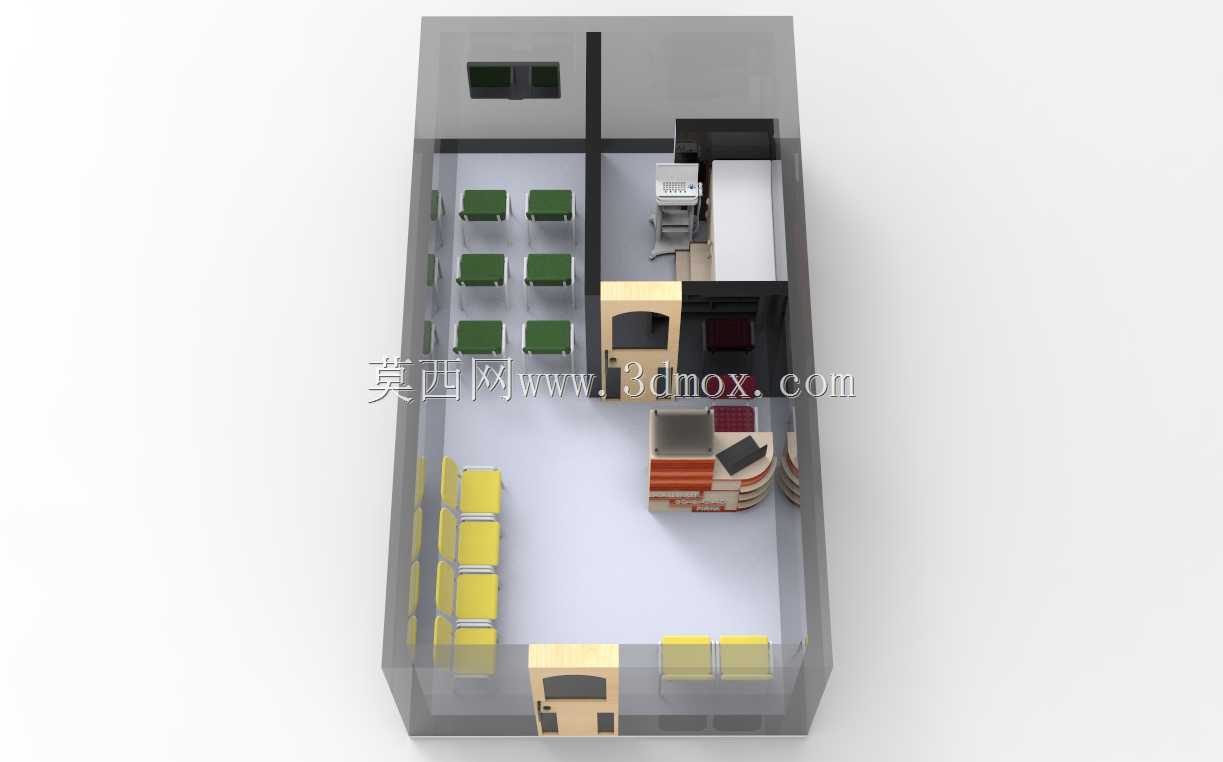

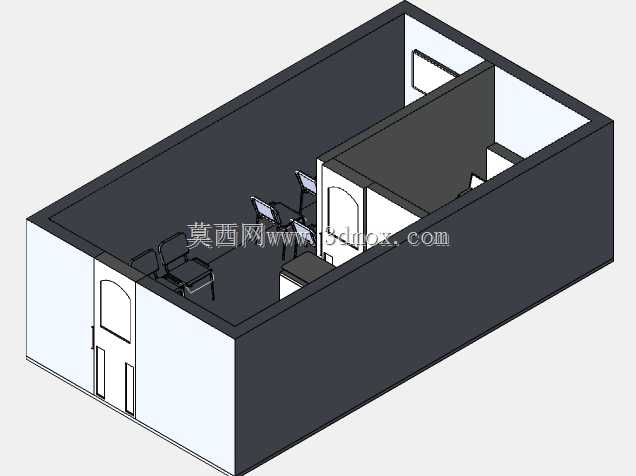

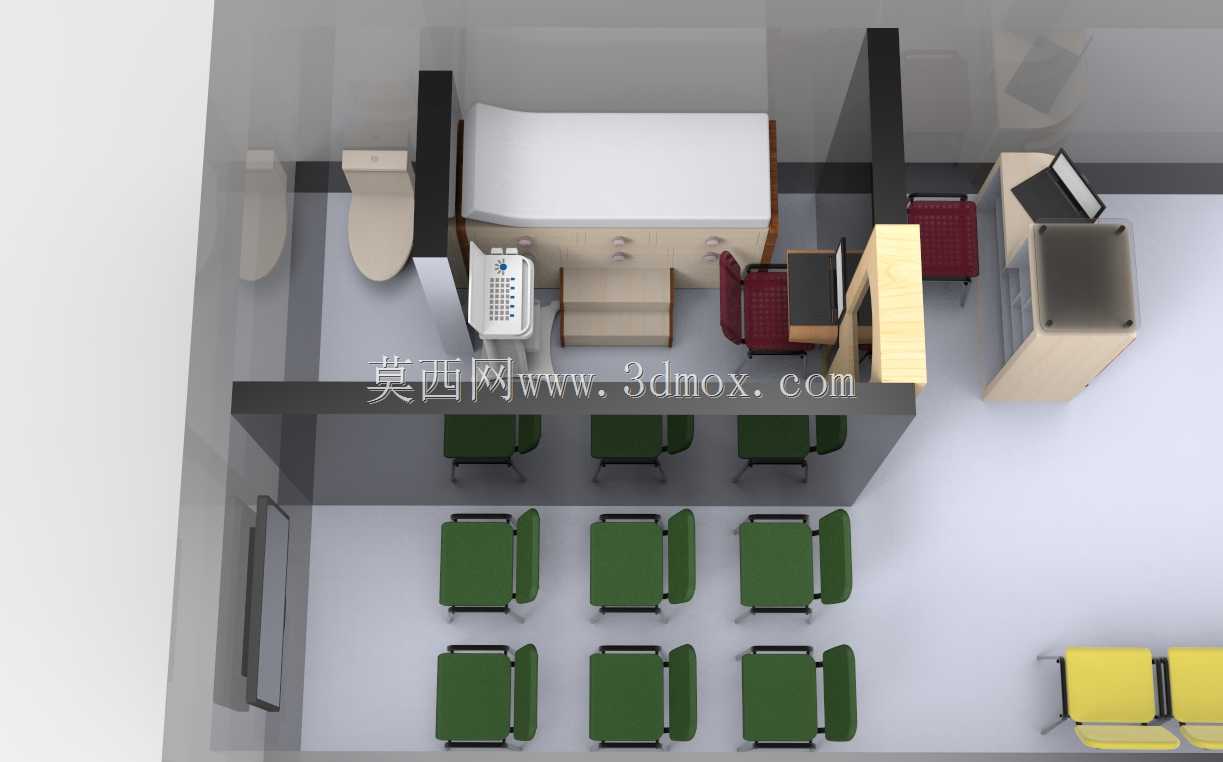

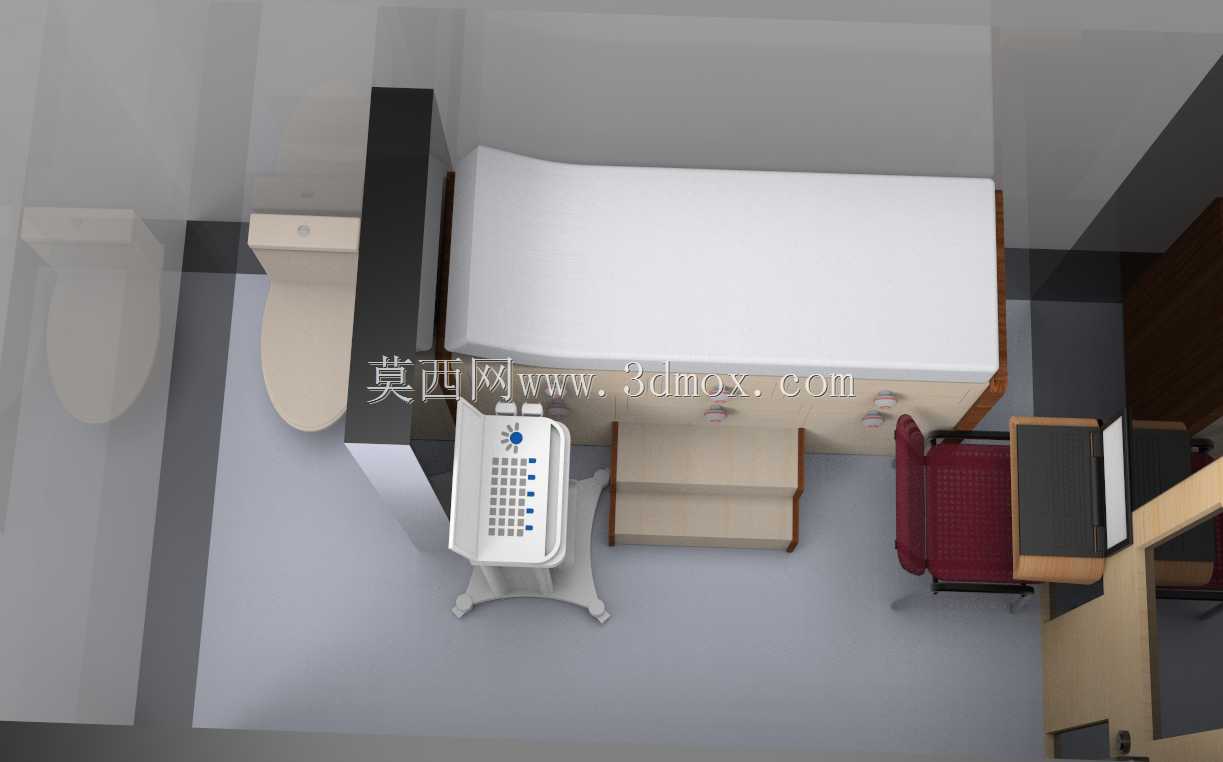

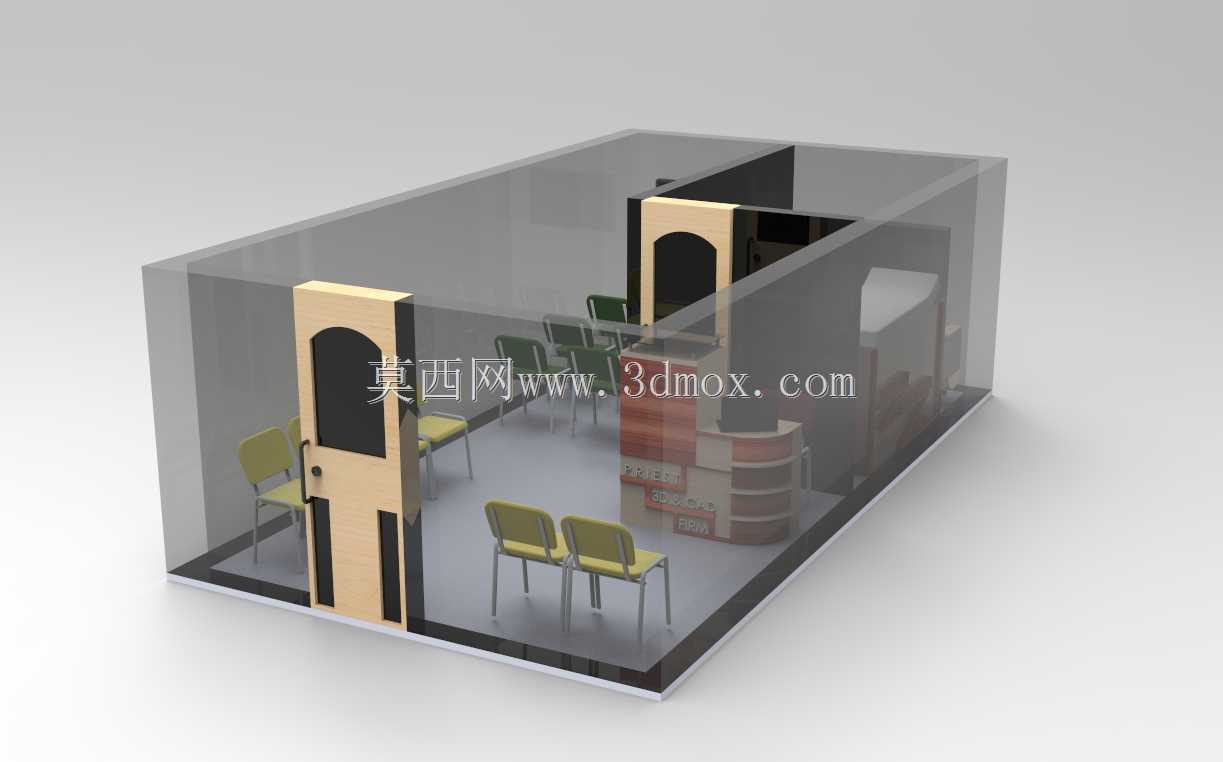

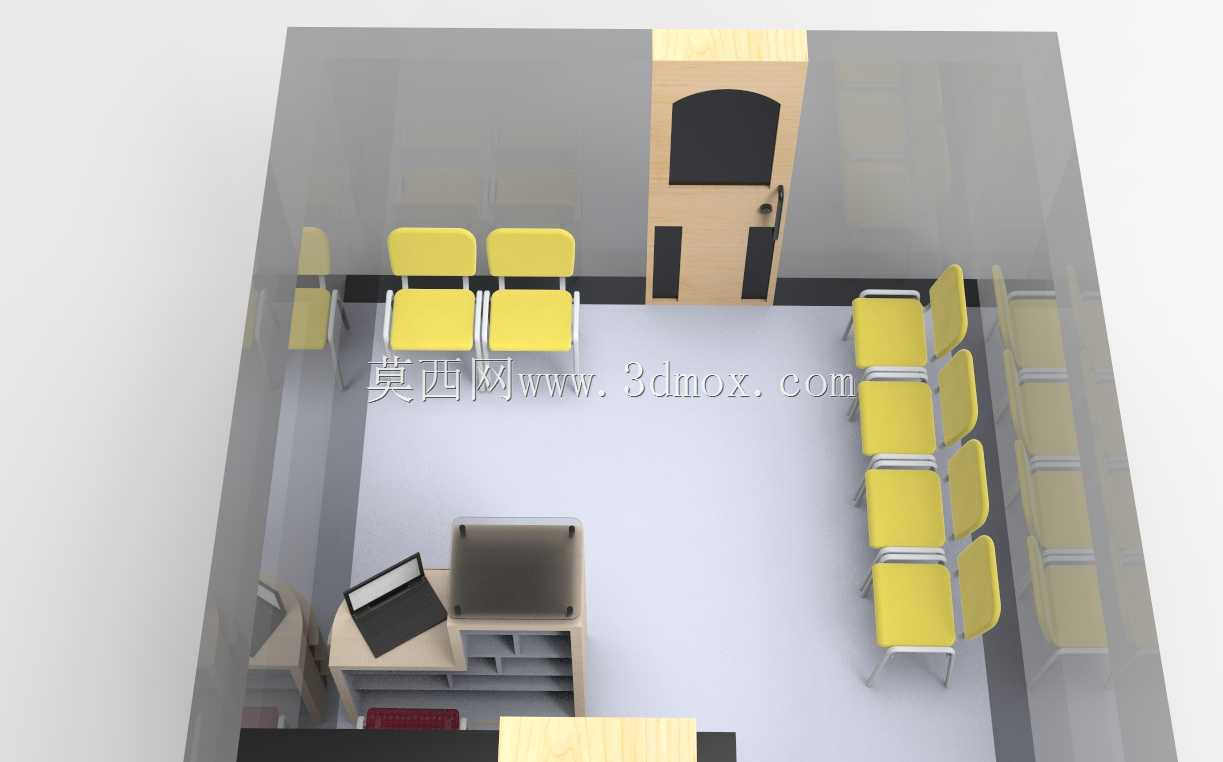

这套三维布局方案针对医疗机构超声检查科室的实际使用需求搭建，完整还原了超声诊疗场景下的空间功能分区逻辑。从实际接诊流程出发，空间入口处设置等候缓冲区域，排布联排公共座椅，可同时容纳多名待检人员就坐等候，座椅选用常规医用公共座椅的标准尺寸，单座宽度预留450mm的人体工程学空间，排距留出1200mm的通行距离，避免人员走动时与就坐人员产生磕碰，保障等候区域的通行顺畅。等候区与内部诊疗区域通过实体隔断做空间分隔，隔断上设置双开式诊疗通道门，门体采用半透明视窗设计，既能够保障诊疗区域的隐私性，也方便医护人员随时观察外部等候区的人员情况，门体通行宽度预留900mm，满足检查床、轮椅等医用辅助设备的进出需求。隔断内侧紧邻接诊登记台，台体采用高低台设计，外侧台面高度1100mm，方便待检人员提交单据、登记信息，内侧台面高度750mm，适配医护人员坐姿办公的操作需求，台体下方预留储物空间，可放置检查耗材、登记单据、办公物品等，充分利用有限的室内空间。诊疗操作区域预留足够的设备摆放空间，可放置超声检查主机、检查床、配套耗材柜等常规诊疗设备，设备周边预留800mm以上的操作通道，方便医护人员围绕检查床完成设备操作、患者体位调整等动作，避免空间局促影响诊疗操作效率。空间角落设置独立的卫生洗漱区域，与诊疗操作区做二次隔断，满足医护人员手卫生、检查耗材预处理的院感要求，区域内预留上下水点位的安装位置，适配医用洗手池、感应水龙头等常规卫生设施的安装尺寸。整个空间的外围护结构采用半透明可视化设计，在三维建模阶段可直观校验各功能区的尺寸边界、动线走向，排查通道宽度不足、功能区重叠、设备摆放干涉等布局问题，可直接用于医疗机构科室改造、新科室建设的前期布局论证，帮助设计人员提前优化空间动线，减少现场施工阶段的方案调整成本，也可作为医用空间设计教学、诊室布局优化的参考案例，建模过程中所有构件的尺寸均参照医用建筑设计规范、常规医用设备的实际安装尺寸设置，确保布局方案落地时的可行性，避免出现设计尺寸与实际设备、建筑空间不匹配的问题。
