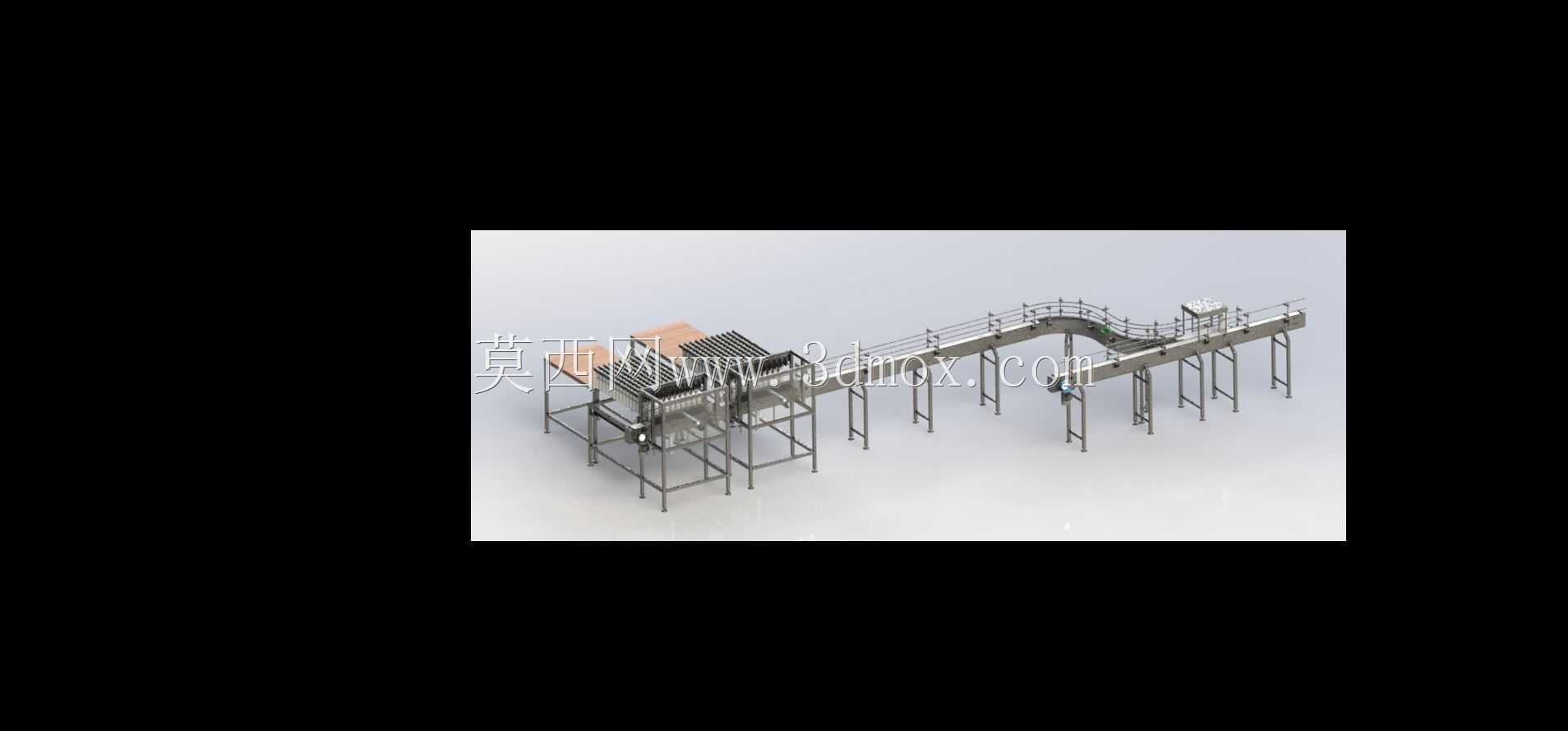

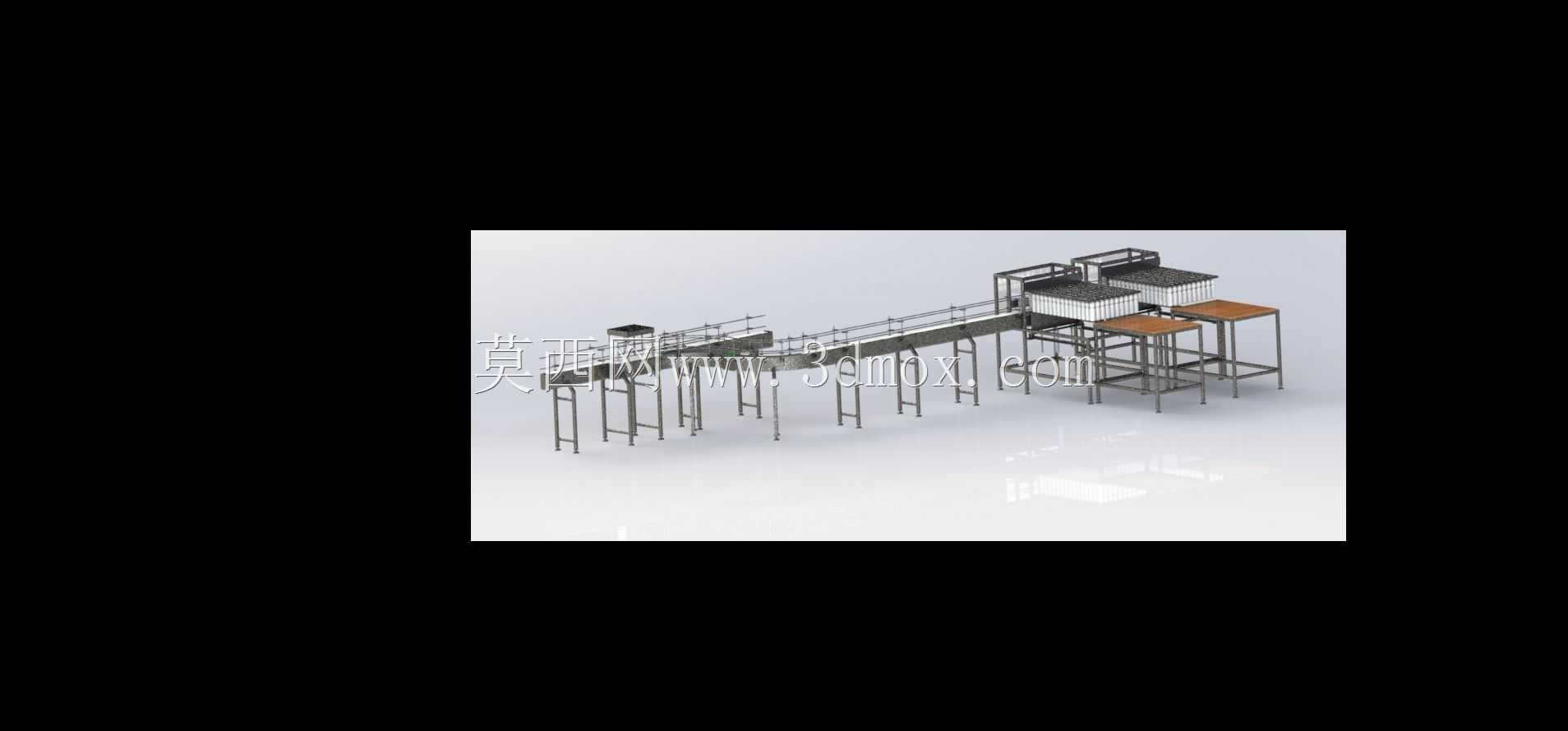

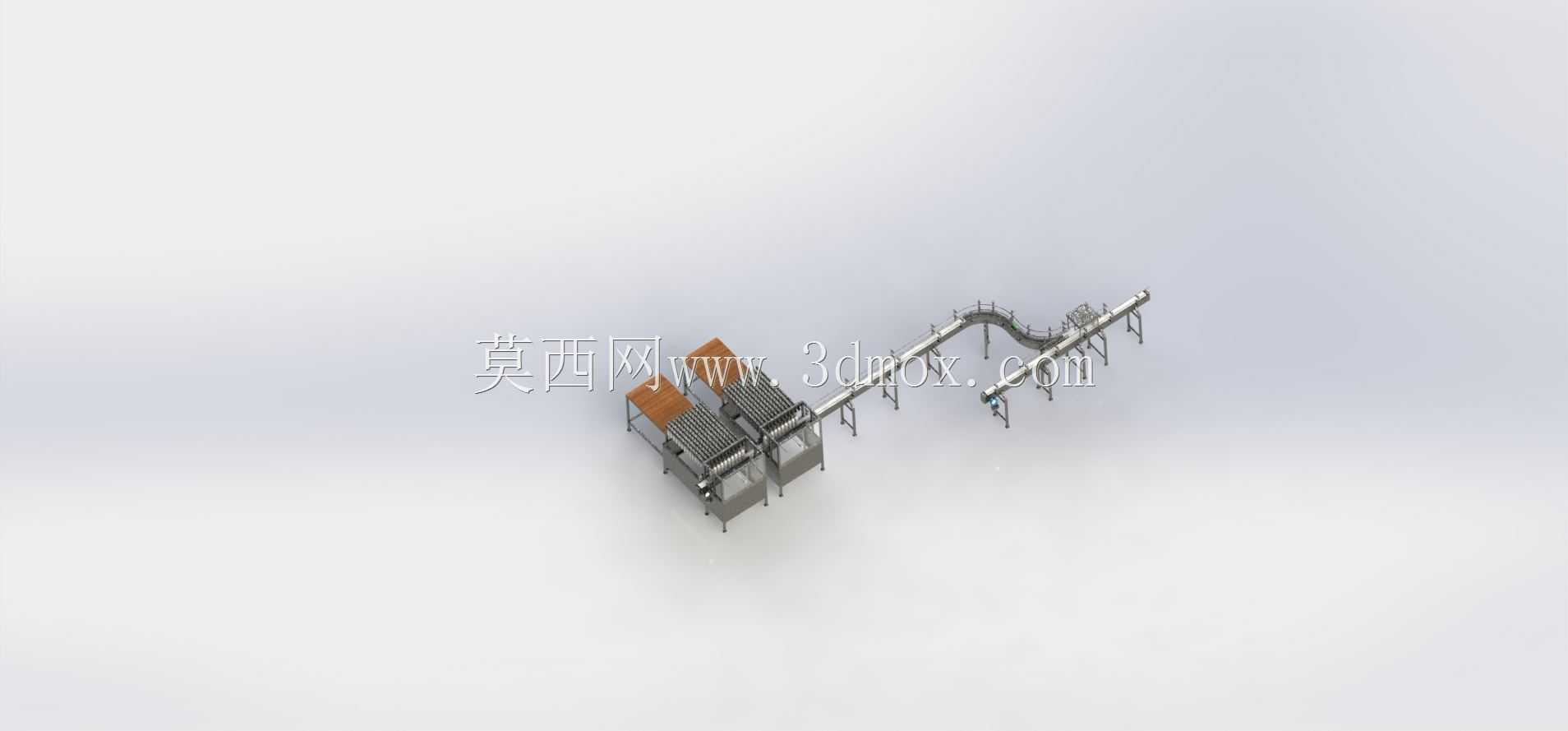

多工位分流式工业输送作业线结构

这套输送作业结构主要面向食品分装、电子元器件组装、小型五金件加工这类离散制造车间的工位间物料转运场景，可衔接前段上料、中段多工位并行加工、后段分拣装箱的全流程作业，替代传统人工周转的低效模式，减少工序间的物料堆积与等待损耗。从功能设计上看，主体采用分段式机架布局，不同功能段的输送面高度保持统一基准，可根据产线节拍灵活调整各段运行速度，在分流工位处设置了导向挡边与工位接驳台，可将主输送线上的物料精准引导至两侧并行作业工位，工位完成加工后的工件可通过旁侧的回流段重新汇入主线，适配多品种小批量的柔性生产需求。设计过程中优先考虑了安装与运维的便利性，机架采用标准化型材拼接结构，支脚配置可调高度脚杯，可适应车间地面±30mm的高度差，无需额外预埋安装基础，输送段的侧板预留了传感器、挡停机构的安装孔位，后续可根据工艺升级加装扫码、检测、定位组件，无需对主体机架做二次打孔加工。外形尺寸方面，主输送线长度可根据车间工位排布做模块化拼接，单段标准长度为2米，输送面宽度适配常见的周转箱与工装板尺寸，两侧接驳工位的操作台面高度与输送面保持150mm的高差，符合人工站立作业的人机工程学要求，设备整体安装边界预留了两侧各500mm的运维通道，可满足日常检修、皮带更换、故障排查的操作空间需求。在结构细节处理上，输送面下方设置了回程托辊，避免长距离输送时皮带下垂跑偏，驱动端采用张紧可调结构，可补偿皮带长期运行后的拉伸形变，分流处的导向件采用低摩擦材质，减少物料输送过程中的卡滞与表面刮擦，各段机架的连接位置设置了定位销，现场拼装时无需反复校准对齐，可大幅缩短产线搭建的调试周期。
