大尺寸产品节拍式辊筒输送作业产线

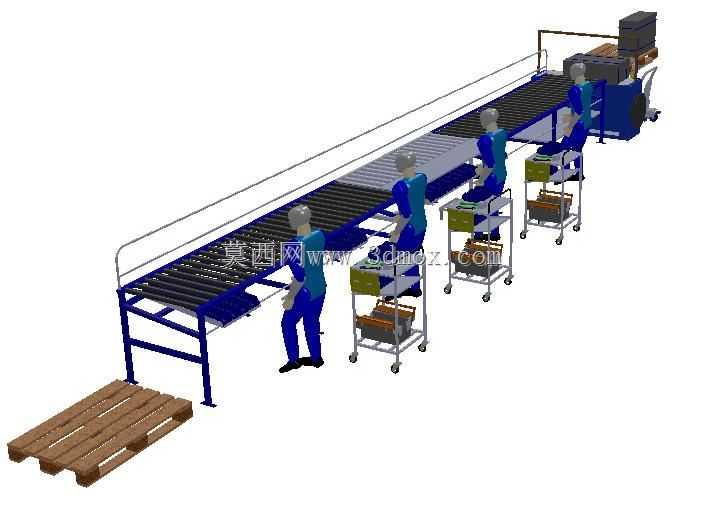

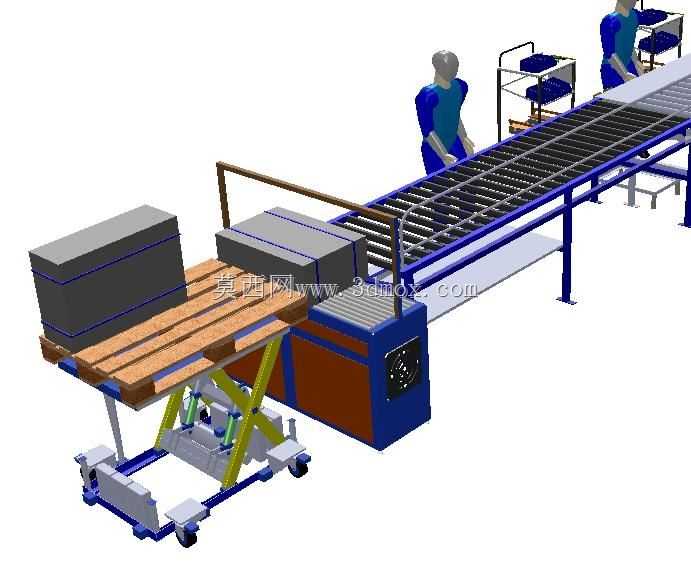

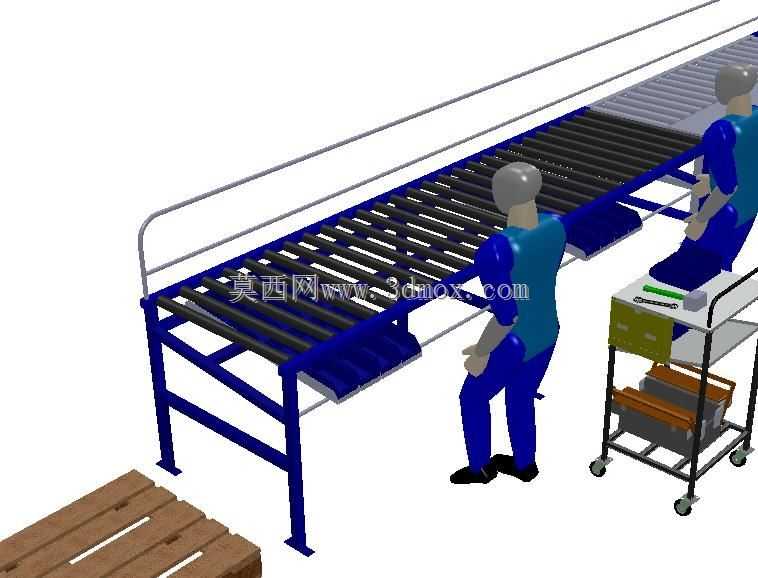

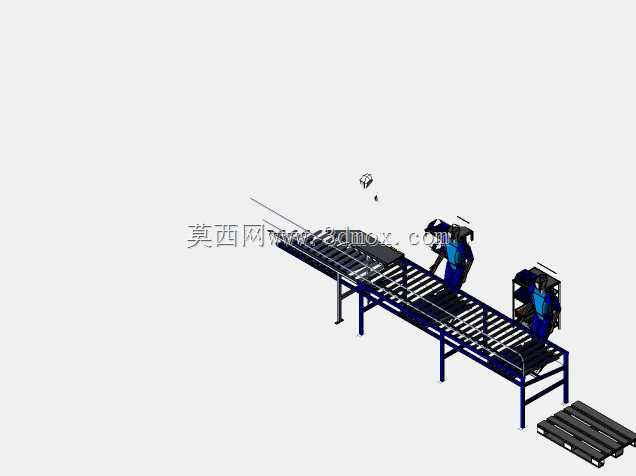

这套辊筒式作业产线主要面向大尺寸、大重量工件的节拍化装配输送场景，常见于大型家电柜体、工程结构件、成套设备部装的车间生产环节，适配单工位固定作业时长、工件沿工序逐位流转的生产模式，替代传统的天车吊运、地台铺板周转的低效作业方式，减少工件转运过程中的磕碰风险，同时规范作业动线，避免车间内物流通道的交叉拥堵。设备主体采用蓝色方管焊接机架作为承载基础，机架支脚设置可调脚杯结构，可适配车间地面不平整的安装场景，安装时需预留单侧人员操作站位宽度不小于800mm，线体两端预留至少1200mm的上下料空间，线体总长度可根据工序数量灵活拼接，单段标准辊筒段长度适配单人作业节拍，每段对应一个固定装配工位，工位旁配置带脚轮的移动工具车，可随作业需求调整位置，工具车分层设计可放置装配工具、紧固件、待装小部件，减少作业人员往返取件的无效走动。线体输送面采用镀锌无动力辊筒排布，辊筒间距根据工件底部支撑尺寸设定，避免大尺寸薄板类工件出现卡滞、下陷问题，线体侧边设置连续圆管护栏，防止工件输送过程中侧向滑落，护栏高度略高于工件重心位置，兼顾防护与工件取放的便利性。线体进料端衔接木托盘上料位，可适配叉车将整托大尺寸工件转运至线体端部，作业人员可逐件将工件推至对应工位，完成单工序作业后再推送至下一工位，辊筒转动阻力经过调校，单名作业人员即可轻松推动百公斤级的大尺寸工件，无需额外配置动力驱动结构，降低设备后期维护成本与能耗。设计过程中优先考虑了人因工程要素，线体作业面高度匹配立姿作业的肘部高度，作业人员无需弯腰或抬臂即可完成工件表面的装配、检测作业，线体旁预留的站位空间可容纳两名作业人员同时在相邻工位操作，互不干扰。整套结构没有复杂的电控元件，整体可靠性强，适合多品种、小批量的大尺寸产品柔性生产需求，可根据产品尺寸快速调整护栏位置、增减辊筒段数量，适配不同规格产品的生产要求，安装时无需预埋地脚螺栓，通过可调脚杯调平后即可投入使用，搬迁调整也十分便捷。
