双层倍速铝型材框架带式输送设备

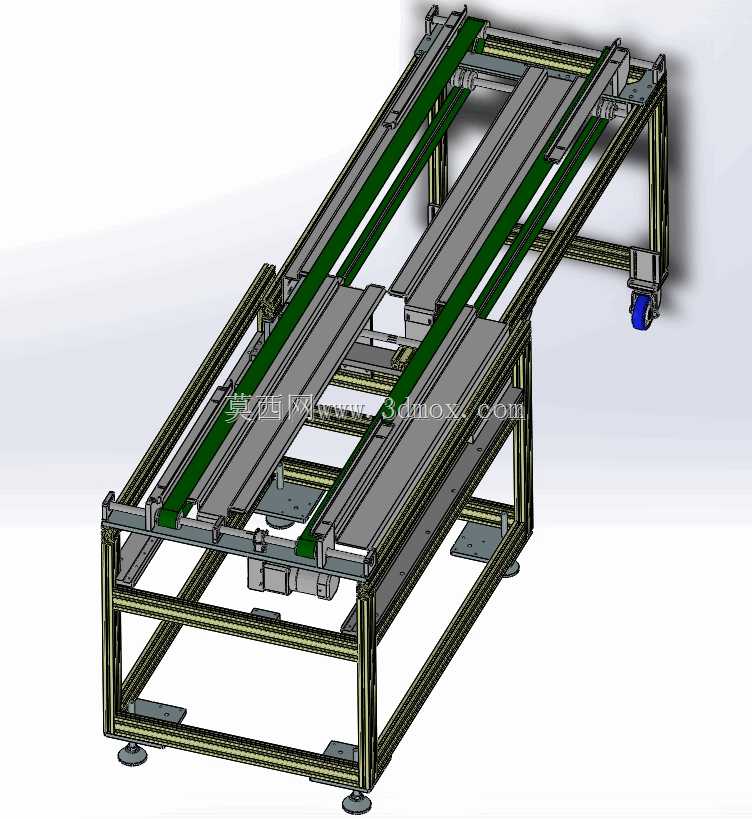

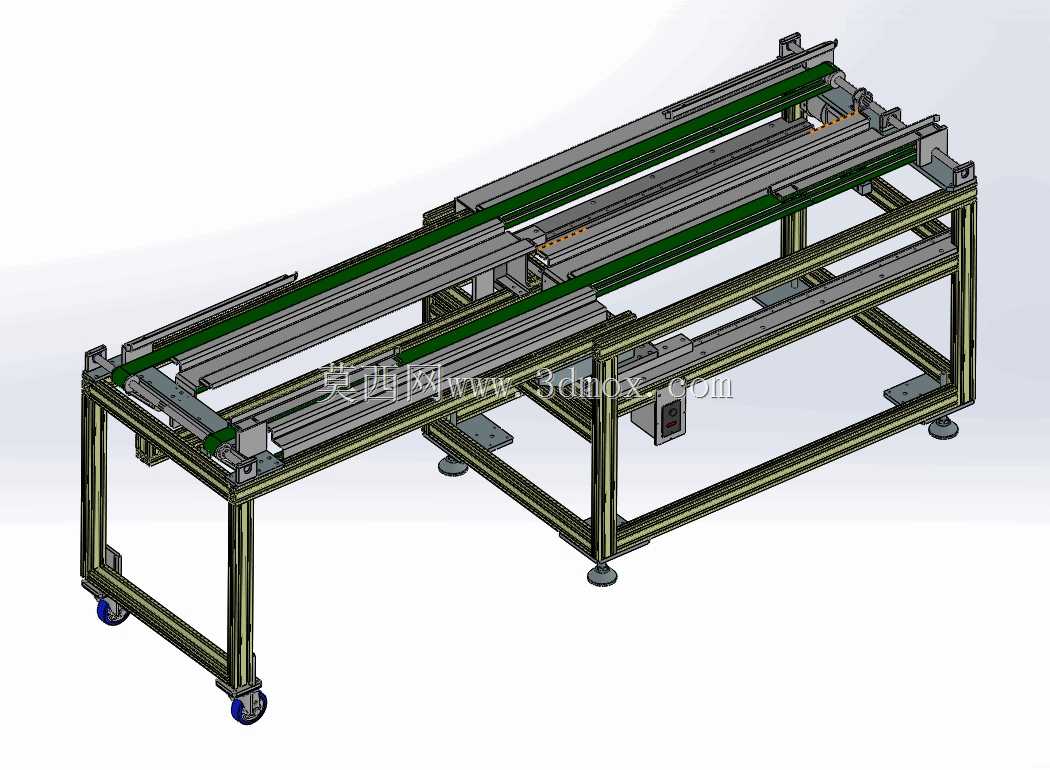

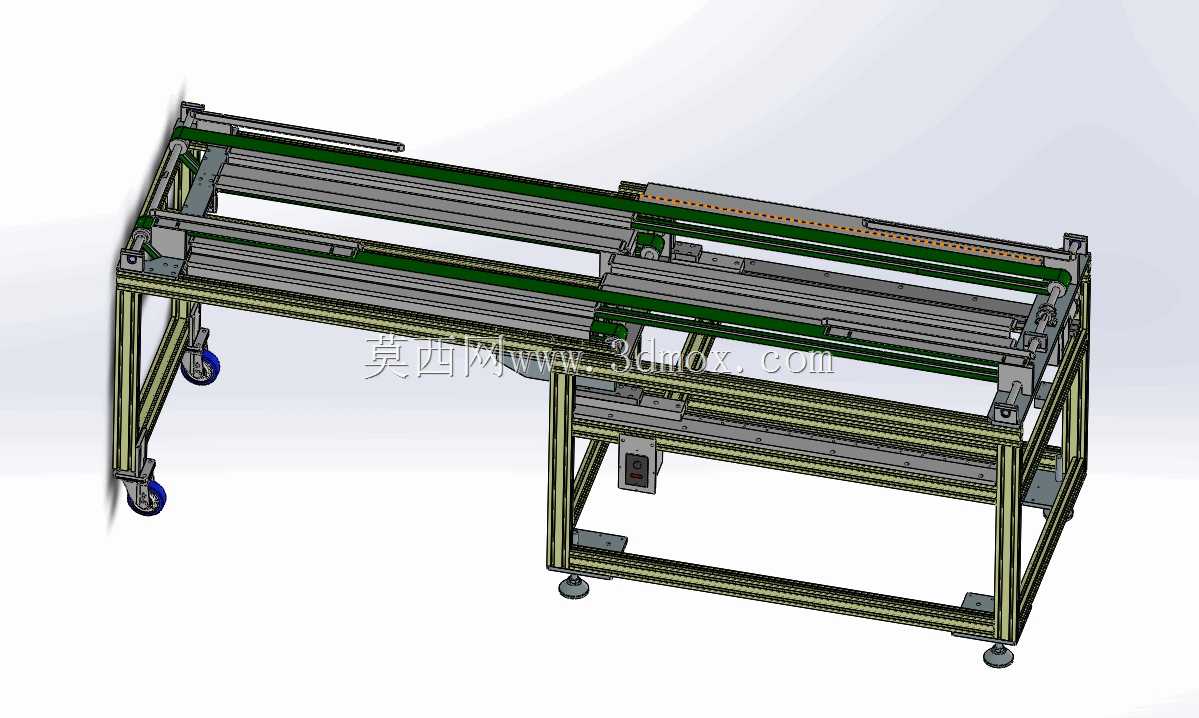

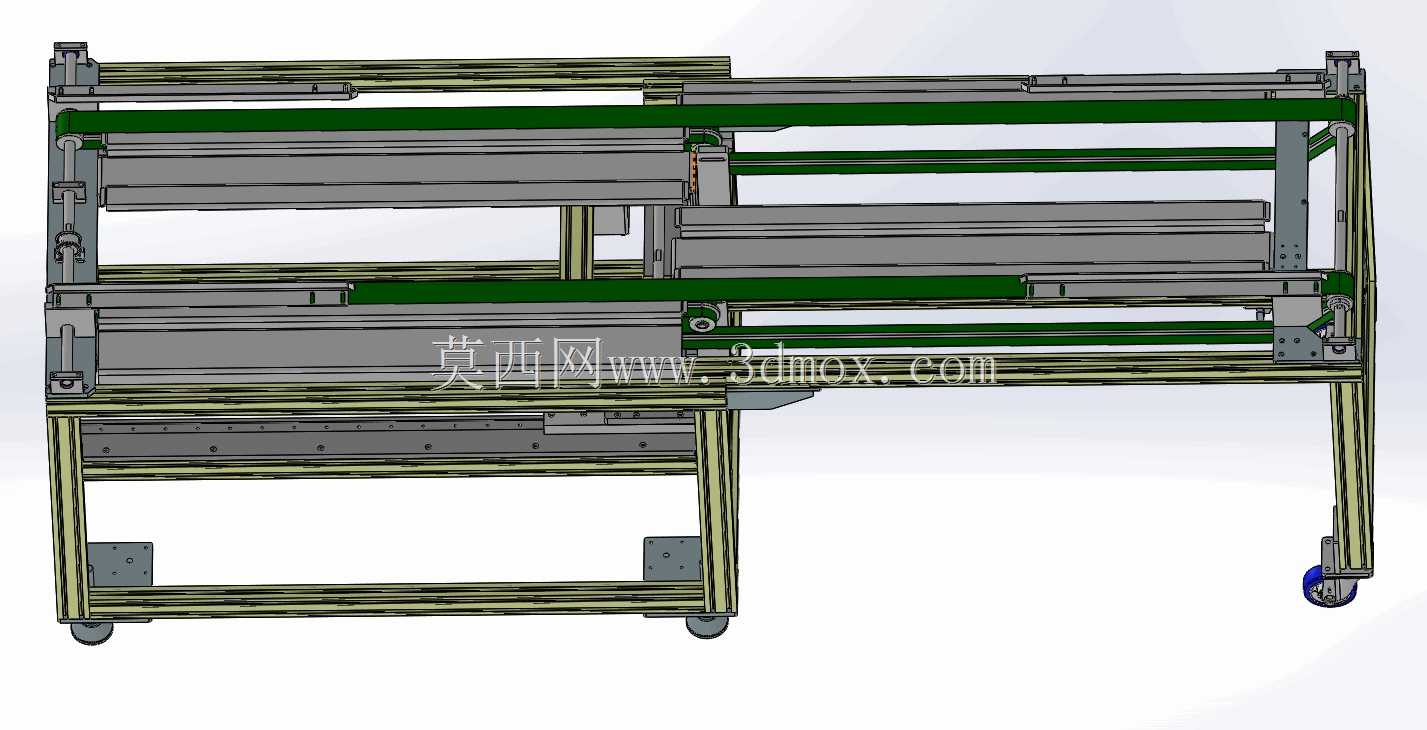

这款双层结构的带式输送设备，主要面向3C电子组装、小型汽配零部件分拣、轻工产品包装段的工序间物料转运场景，可直接嵌入现有自动化产线作为工位间的衔接载体，也可单独作为物料缓存、人工装配的作业载体使用。设备采用工业铝型材拼装式机架设计，框架主体选用标准欧标铝型材搭配角码连接，底部配置福马轮与可调脚杯组合支撑，既可以满足产线布局调整时的快速移位需求，也能在固定安装时通过脚杯调节设备水平度，抵消地面不平整带来的运行震动，安装时无需额外浇筑预埋基础，仅需预留对应长宽的安装空间即可，设备侧边预留的型材槽位可直接加装光电传感器、挡停机构、扫码支架等外接附件，无需二次打孔焊接。上下两层输送线体采用独立的带传动结构，皮带选用绿色PVC防静电材质，适配电子类零部件的输送防静电要求，线体两侧配置导向型材，可根据输送物料的宽度调整导向间距，避免物料输送过程中出现跑偏卡滞问题。上层线体主要承担待加工工件的正向流转输送，下层线体可用于工装板的回流或者成品的反向转运，相比单层输送设备可节省近40%的产线占地面积，在车间空间有限的布局场景下适配性更强。设计过程中优先考虑了设备的维护便捷性，驱动端的张紧结构设置在线体端部，无需拆解机架即可完成皮带的张紧度调节与更换作业，驱动电机安装在机架下层的侧方位置，接线端预留足够的走线空间，电气布线可沿铝型材槽内布设，搭配线槽盖板实现走线整洁，避免生产过程中线缆剐蹭带来的安全隐患。线体的输送速度可根据产线节拍需求匹配对应减速比的驱动组件，常规工况下输送速度范围可覆盖每分钟6米到18米，单段线体的有效输送长度可根据实际产线需求做拼接延长，端部的接驳位置可配置过渡板，消除线体对接处的缝隙，避免小型工件在转接位置出现卡滞掉落问题。机架的整体高度适配常规站立作业的人体工学高度，作业面距离地面高度控制在750毫米到850毫米区间，可根据不同作业场景的需求选配工作台板、物料盒挂架等附加组件，满足人工装配工位的作业需求。
