工程机械铰接式液压作业臂结构设计

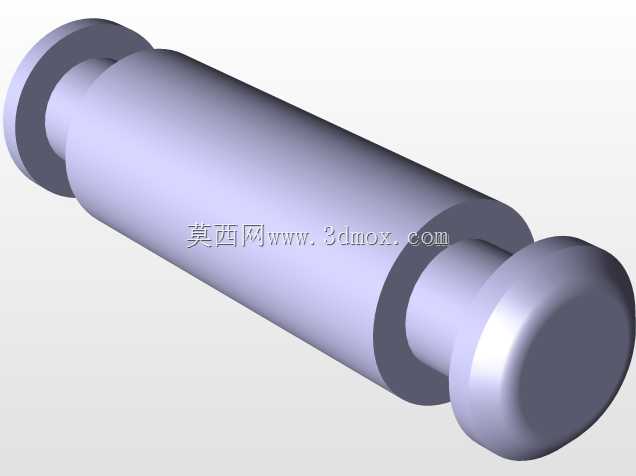

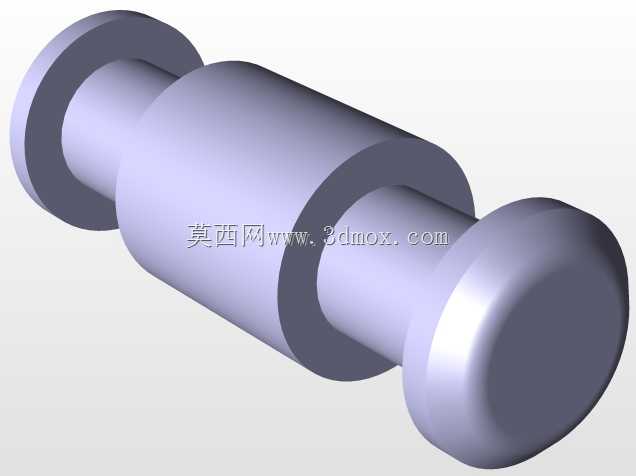

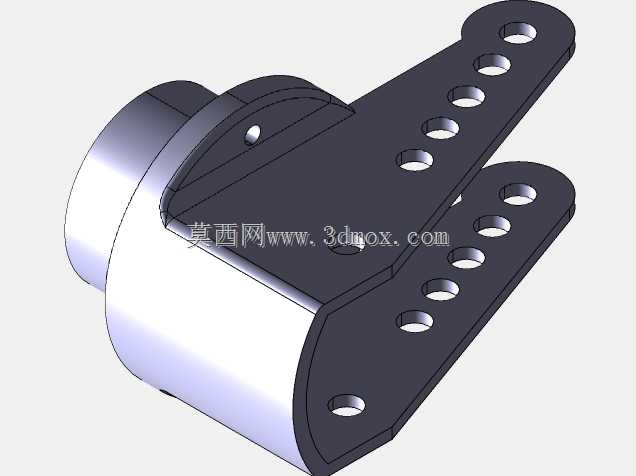

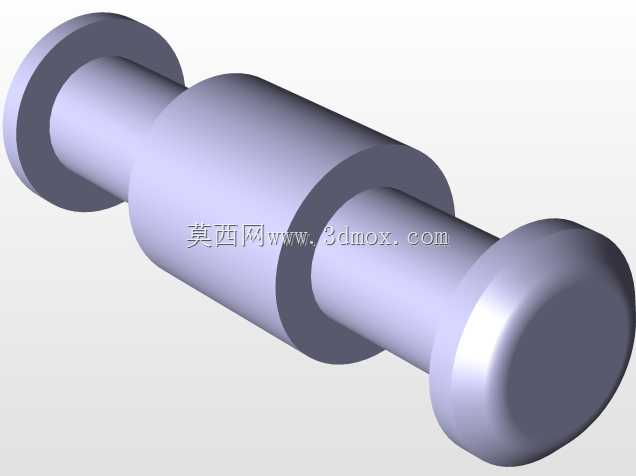

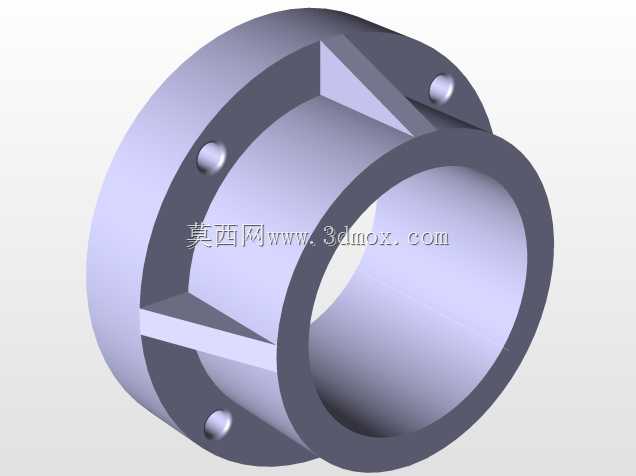

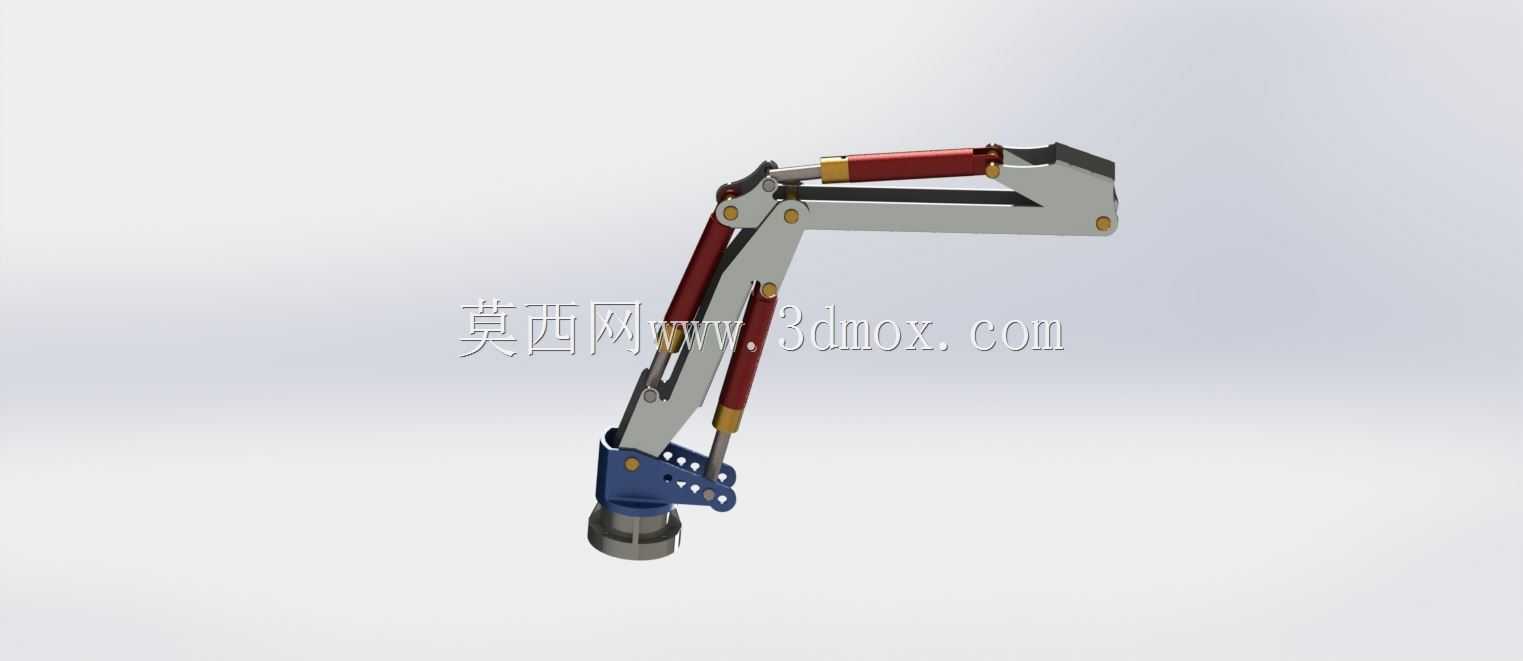

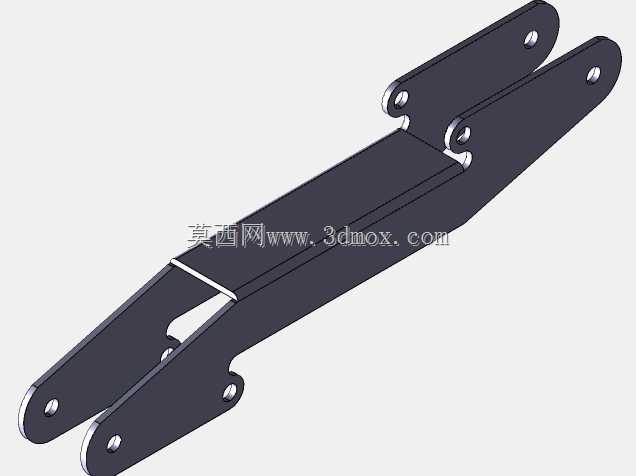

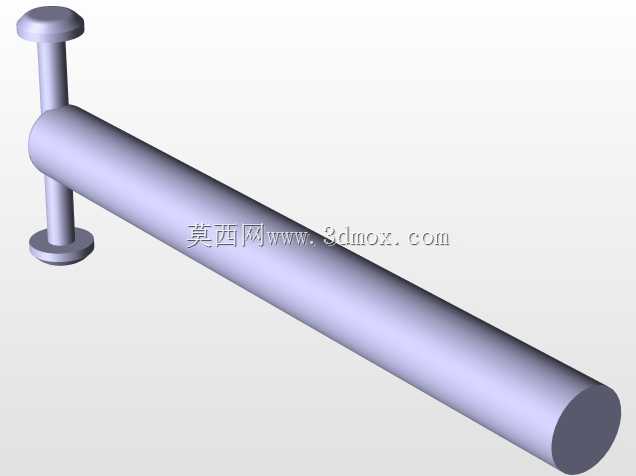

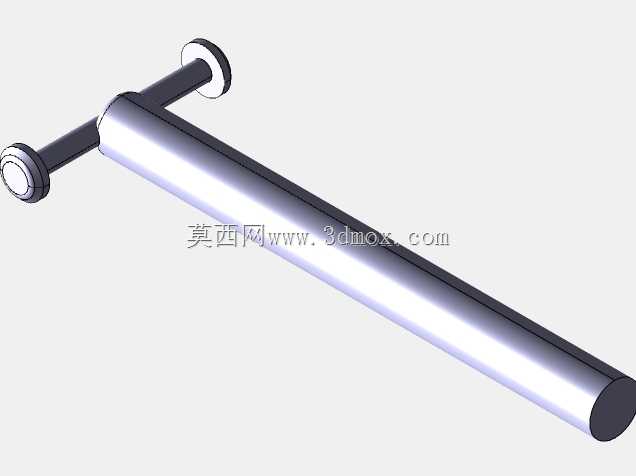

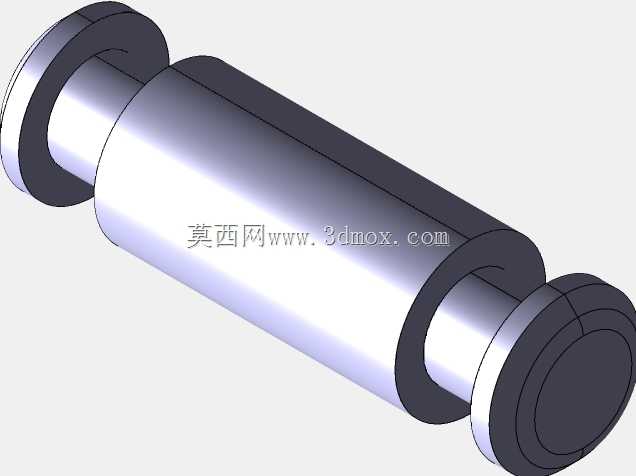

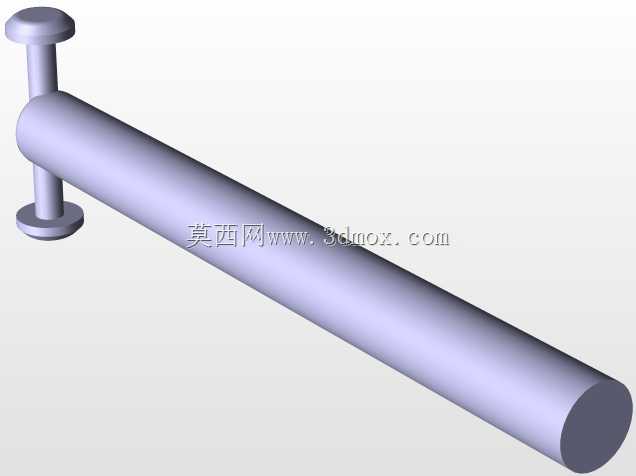

这类多段铰接式液压作业臂，核心应用场景覆盖中小型工程机械设备的前端作业执行端，常见于小型挖掘设备、物料抓取机械、高空作业平台的举升结构，也可适配固定式装卸工位的物料转运机械臂，承担负载举升、角度调整、作业范围延展的核心功能。整套臂体采用三段式铰接布局，从底部回转基座开始，依次连接主臂、中间折臂、前端作业接口，每段铰接位置都配置独立的液压油缸作为动力输出单元，不同油缸的伸缩行程配合，可实现臂体在垂直平面内的多自由度姿态调整，水平作业覆盖半径可根据臂段长度比例灵活适配，垂直举升高度能满足常规3到6米区间的作业需求，底部基座预留的回转连接结构，可搭配回转支承实现360度水平方向旋转，进一步扩大作业覆盖范围。设计过程中优先考虑受力传递路径的合理性，每段臂体的铰接点位置都经过受力校核，将液压油缸的推力、负载的重力沿臂体金属结构均匀分散，避免局部应力集中导致的结构变形；臂体主体采用箱型焊接结构，在保证整体结构刚度的前提下控制自重，铰接位置采用镶嵌衬套的销轴连接，既保证转动灵活性，也便于后期磨损后的维护更换。液压油缸的铰接支座采用一体化焊接后加工的工艺，保证安装孔位的同轴度，避免油缸工作过程中出现偏载磨损。安装边界方面，底部基座的连接法兰采用标准螺栓孔布局，可直接适配对应吨位的回转支承或固定安装座，不需要额外做转接结构设计；前端作业接口预留了通用销孔位置，可快速更换挖斗、抓斗、液压剪等不同作业属具，不需要对臂体结构做二次改造。油路布置沿臂体内侧预留的走线槽排布，避免臂体折叠过程中挤压液压管路，同时在铰接位置预留足够的管路弯曲余量，保证全行程动作过程中管路不会出现过度弯折影响通油效率。整套结构的运动逻辑经过运动仿真验证，各段臂体动作过程中不会出现结构干涉，油缸的伸缩行程与臂体转动角度匹配合理，在最大伸出位置能保证足够的支撑力，在折叠收纳状态下整体体积紧凑，不会占用过多的设备收纳空间。
