带硬质收纳盒的折叠式眼镜结构设计

　　日常随身佩戴的光学眼镜在非使用状态下的收纳防护，一直是消费类轻工结构设计中容易被忽略的细节，这套带硬质保护盒的眼镜结构，从实际使用场景的痛点出发做了完整的结构匹配。日常通勤、差旅外出过程中，摘下的眼镜如果随意放置在包袋内，很容易被钥匙、充电宝等硬物刮擦镜片，或是被挤压导致镜架变形，传统软质眼镜袋虽然能起到一定的防刮作用，但无法抵御外部挤压冲击力，这套硬质保护盒的结构设计，刚好填补了软质收纳的防护短板。

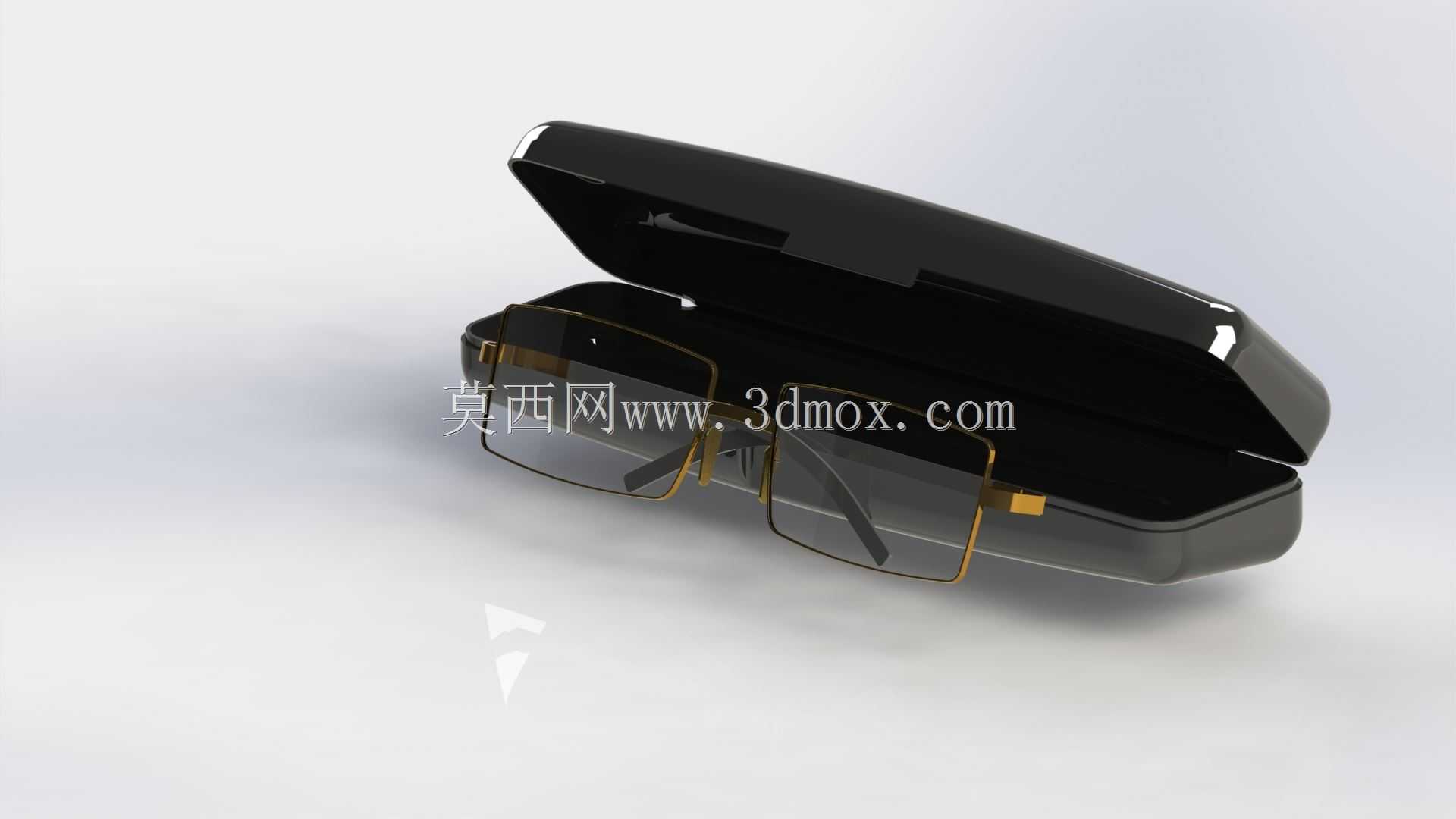

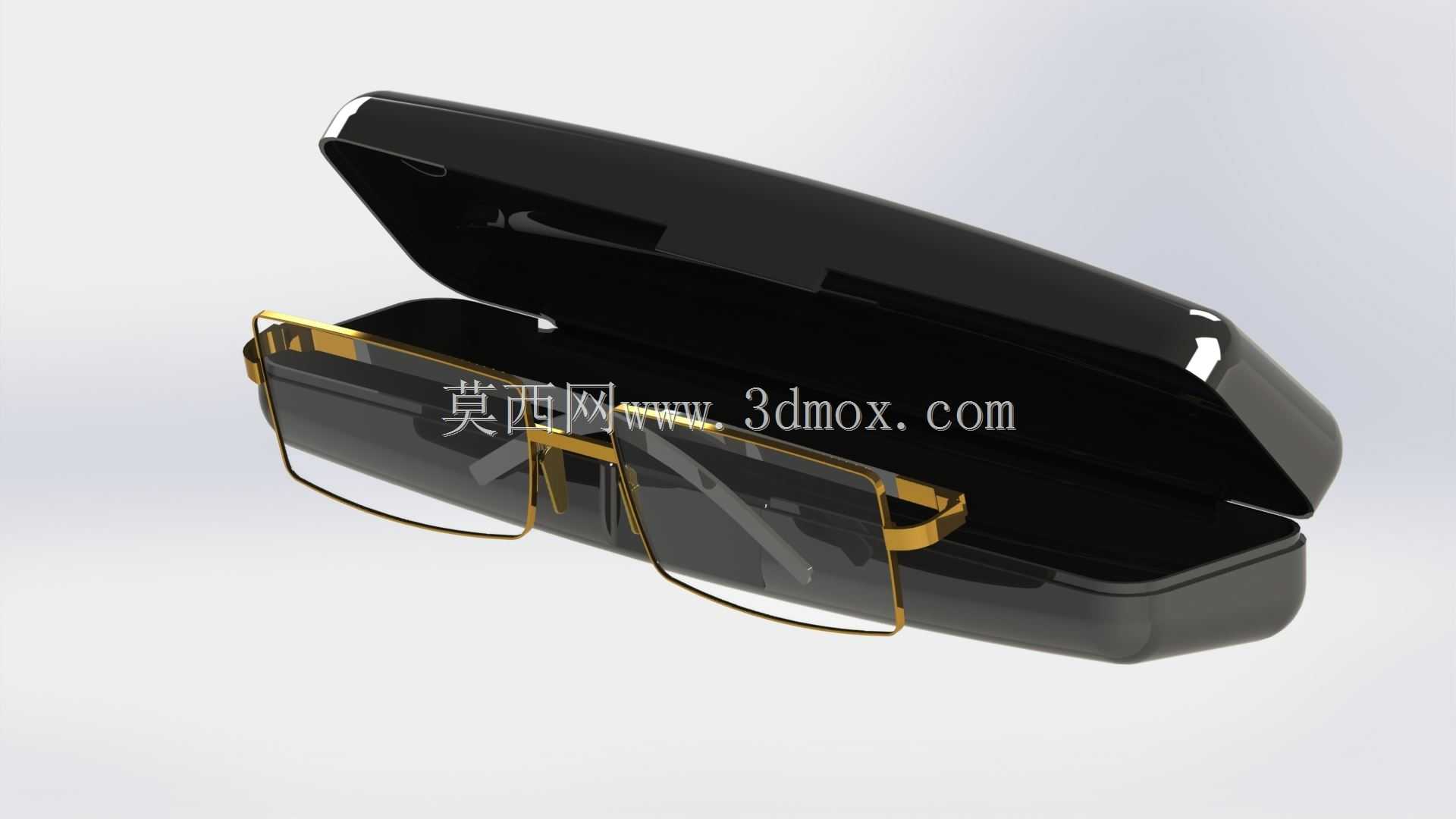

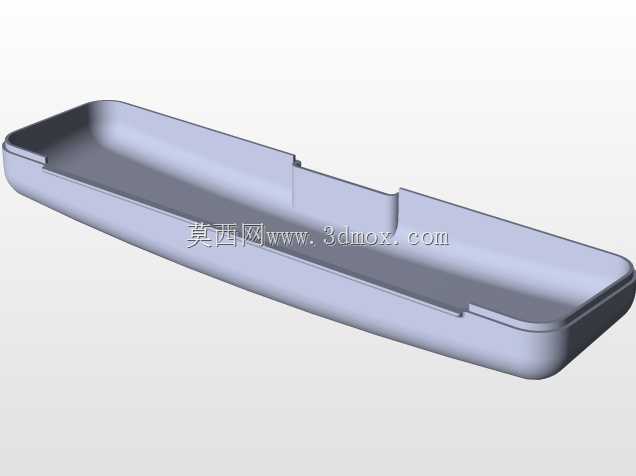

　　从结构功能上看，保护盒采用上下对开的翻盖式结构，盒体边缘做了错位止口设计，闭合状态下上下盒体的贴合面形成连续的密封挡边，既可以阻挡日常携带时的灰尘、少量泼溅的液体接触镜片，也能让盒体闭合后形成完整的受力壳体，外部施加的挤压力会沿着盒体的弧形侧壁均匀分散，不会直接传导到内部放置的眼镜上。盒体内部预留的容腔尺寸刚好匹配折叠后的眼镜外轮廓，镜腿折叠后贴合在镜片后侧的预留空间内，容腔侧壁做了0.8mm的均匀余量，既不会因为空间过小导致眼镜取放卡顿，也不会因为空间过大导致眼镜在盒内晃动摩擦镜片。盒体的开合转轴设置在尾部窄边位置，转轴处做了限位结构，翻盖打开角度最大为120度，日常取放眼镜时不会因为翻盖角度过大导致盒体重心后倾翻倒，同时转轴处的阻尼力矩经过匹配，翻盖在任意开启角度都能保持稳定，不会出现自由滑落夹手的问题。盒体前端的闭合位置做了嵌入式的卡扣结构，卡扣的扣合行程为1.2mm，闭合时会有清晰的到位反馈，不需要额外施加过大的按压力就能完成锁合，日常携带过程中不会因为包袋内的晃动导致盒盖意外弹开。

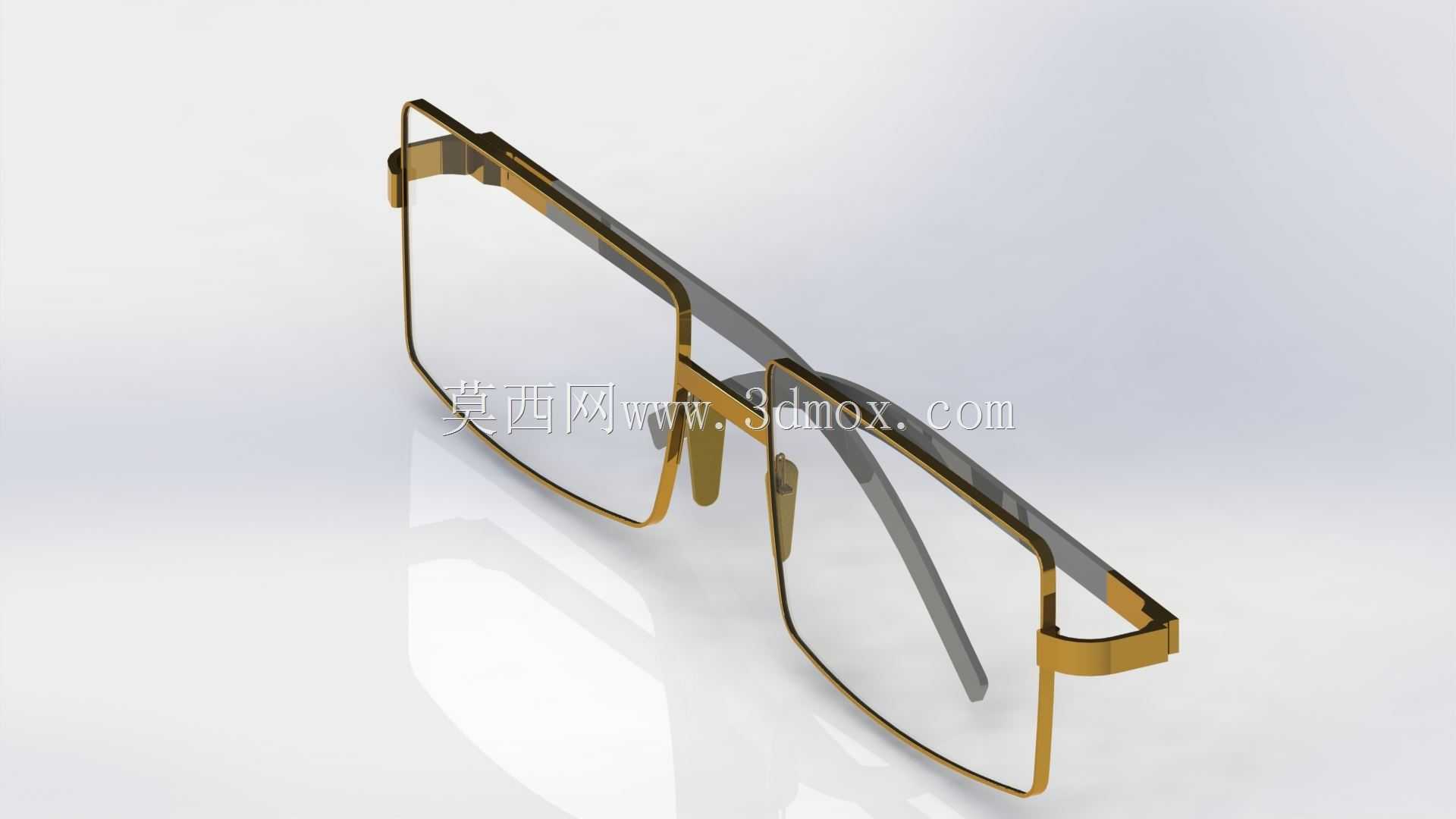

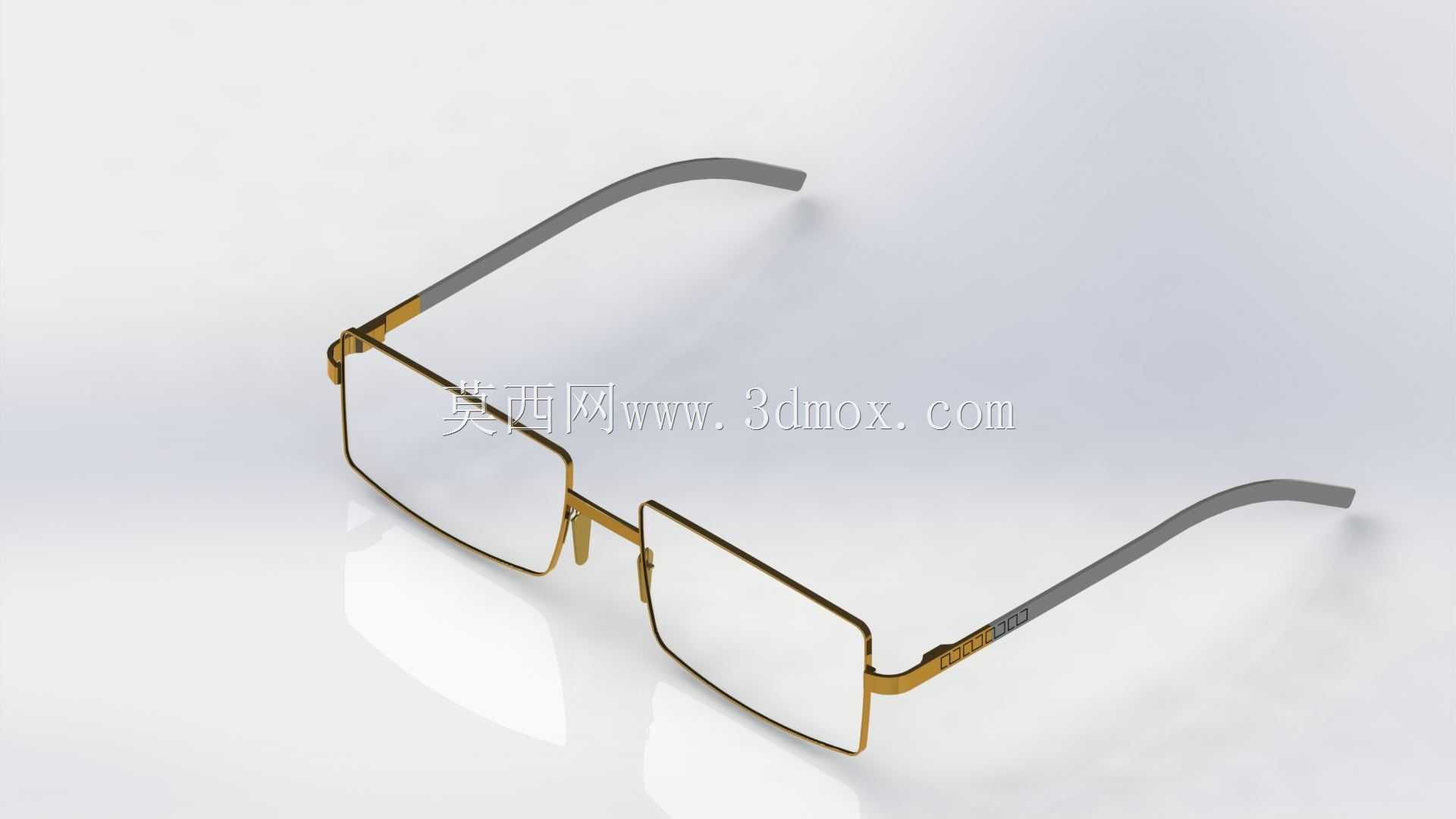

　　眼镜本身的结构采用细框折叠设计，镜腿与镜框的连接位置做了隐藏式铰链，铰链的转动阻尼经过调校，镜腿展开后可以保持稳定的佩戴张紧力，折叠时转动顺畅无卡滞，镜腿的轮廓做了贴合耳部轮廓的微弧处理，佩戴时的受力点均匀分布在镜腿与耳部的接触面上，不会出现局部压痕。镜框的镜片安装槽做了0.3mm的均匀卡接余量，镜片装配后不会出现松动晃动，镜框的鼻梁位置做了贴合鼻型的托叶安装位，托叶可以小角度转动适配不同的鼻梁轮廓。

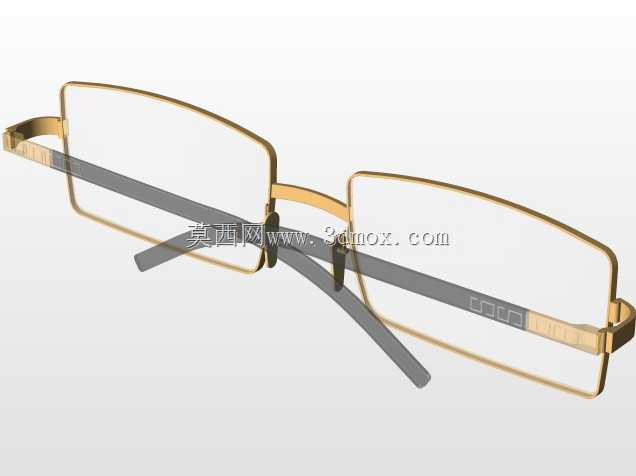

　　从设计思路的落地来看，整个结构在建模阶段就同步做了装配干涉检查，保护盒闭合状态下，盒体内壁与眼镜的所有外表面都保持了均匀的安全间隙，不存在任何结构干涉点。盒体的外形尺寸控制在长160mm、宽65mm、厚35mm的范围内，这个尺寸刚好可以放入大多数日常通勤包的侧袋、或是上衣的大口袋内，不会因为体积过大造成携带负担。盒体的外表面做了哑光质感的曲面过渡，没有尖锐的棱角，握持携带时的手感顺滑，不会勾刮衣物面料。眼镜折叠后的整体厚度仅为18mm，放入盒内后不会对盒体的闭合造成任何阻碍，取放时只需要捏住镜梁位置就可以顺利完成操作，不需要调整镜腿的额外角度。在结构强度的匹配上，保护盒的壁厚设置为1.8mm，采用常规的硬质注塑材料就可以达到足够的抗挤压性能，日常承受包袋内的常规堆叠压力不会出现变形开裂的问题，盒体的转角位置都做了R3以上的圆角过渡，既可以减少注塑过程中的应力集中问题，也能避免尖锐边角在携带过程中造成磕碰。
