曲柄摇杆组合式机械传动实践演示装置

　　这套曲柄摇杆组合传动装置，主要面向机械原理教学演示、基础传动结构验证类场景使用，日常多放置于高校机械实验室、企业技工培训工位，用来直观展示平面连杆机构的运动转换逻辑——把摇柄端输入的连续圆周运动，通过连杆传递到立式铰接板组，转化为铰接板件的往复摆动，帮助学习者快速理解急回特性、死点位置这类抽象的机械原理知识点，也可作为小型非标设备中往复摆动工位的原理验证载体，给同类传动结构的参数选型提供实体参考。

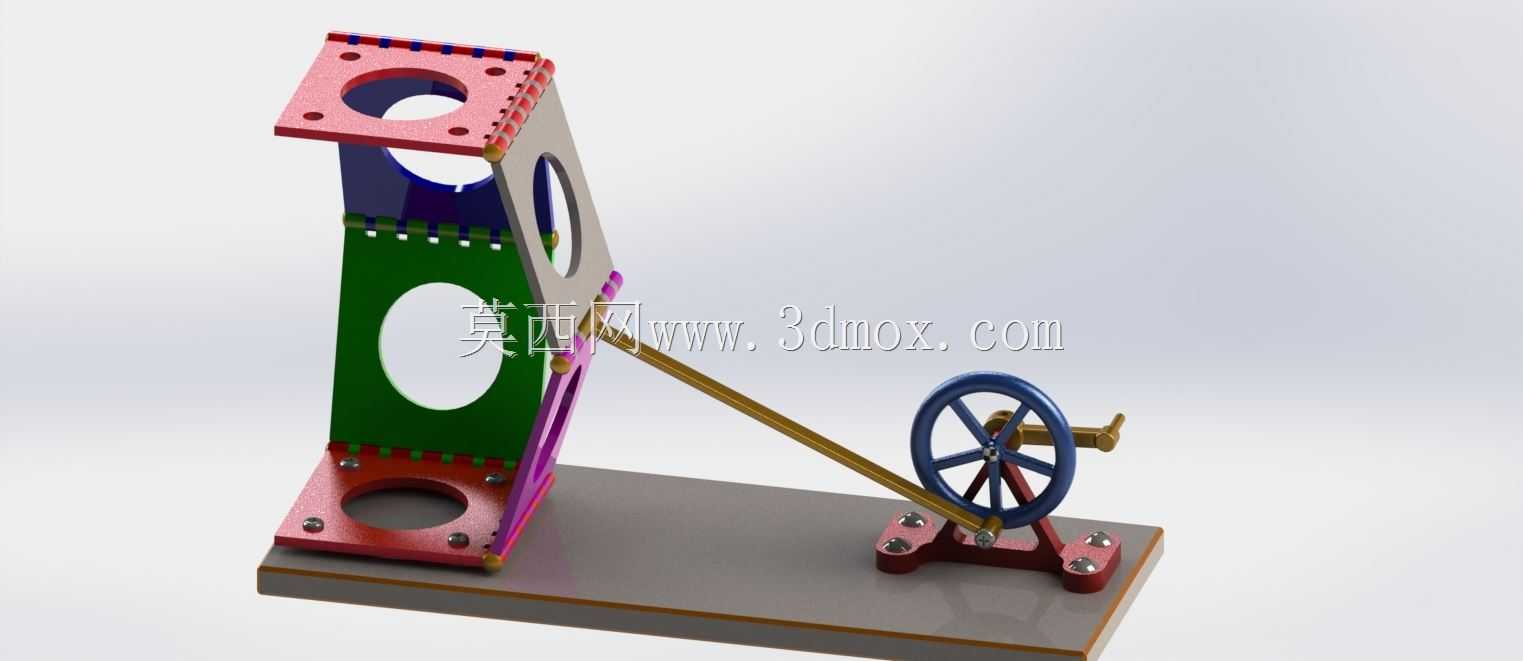

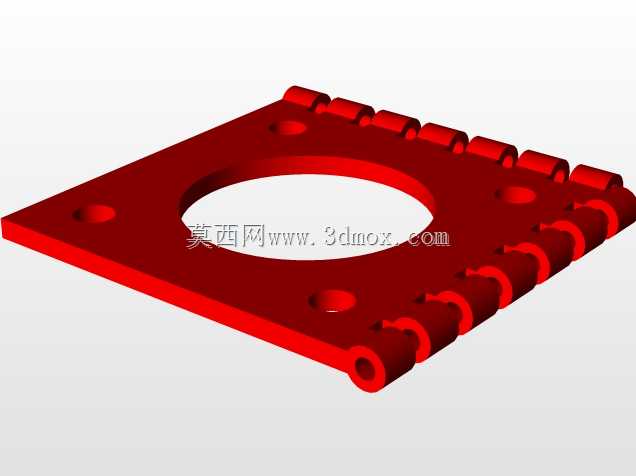

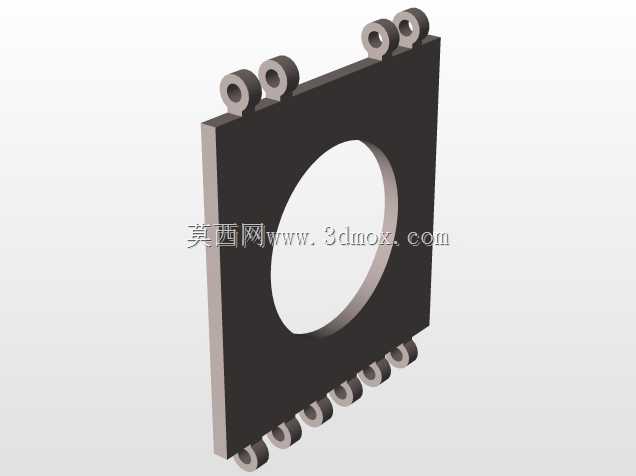

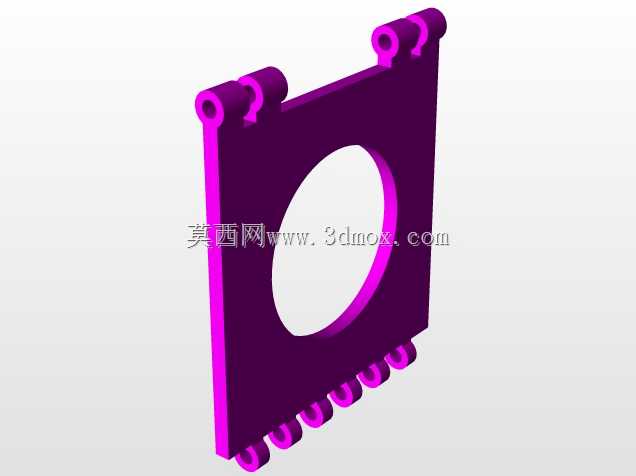

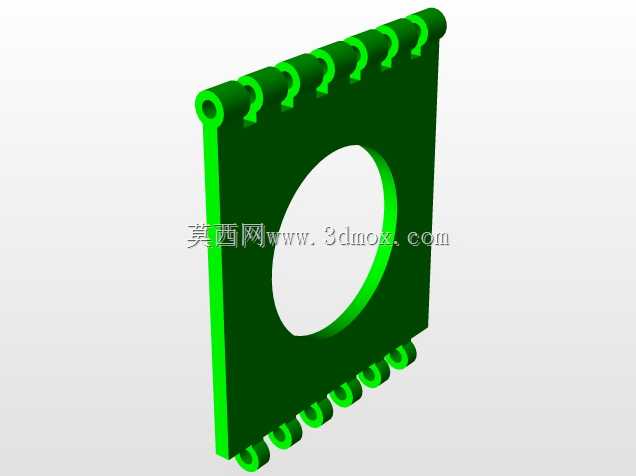

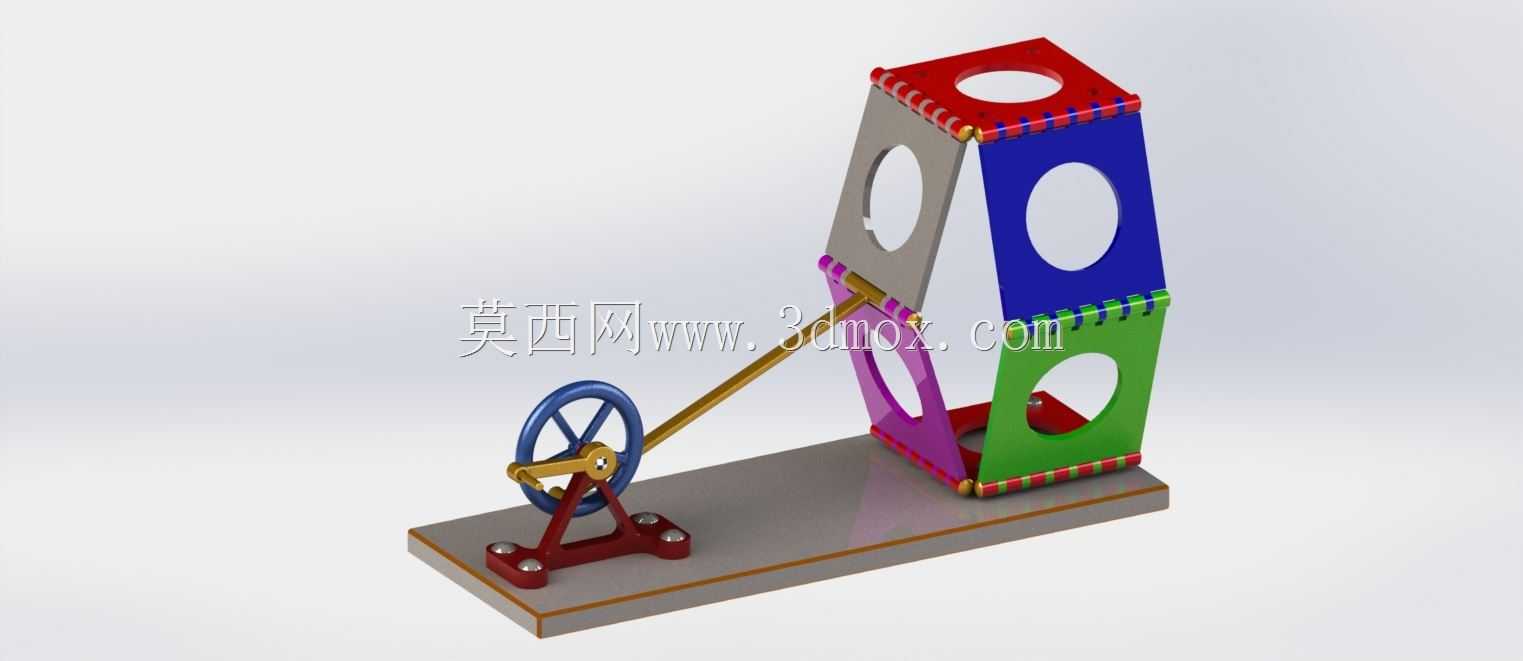

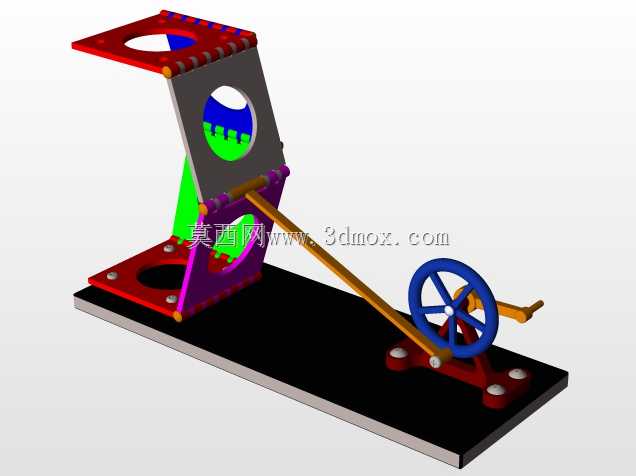

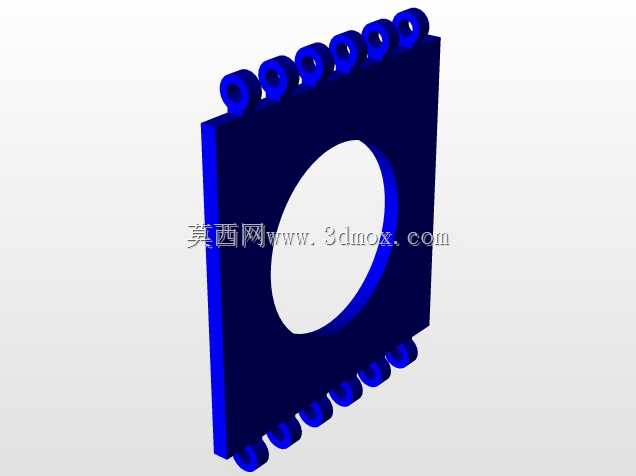

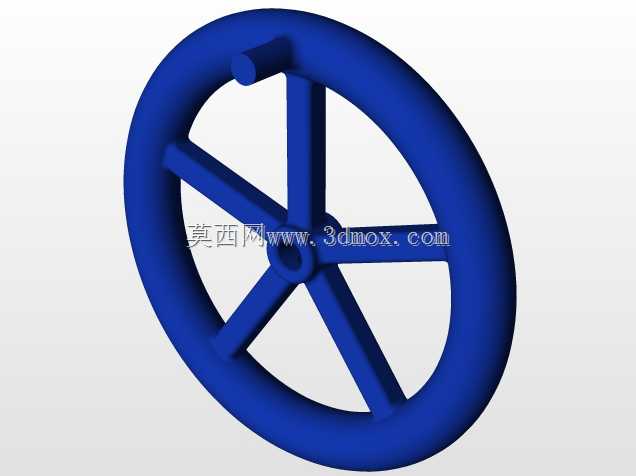

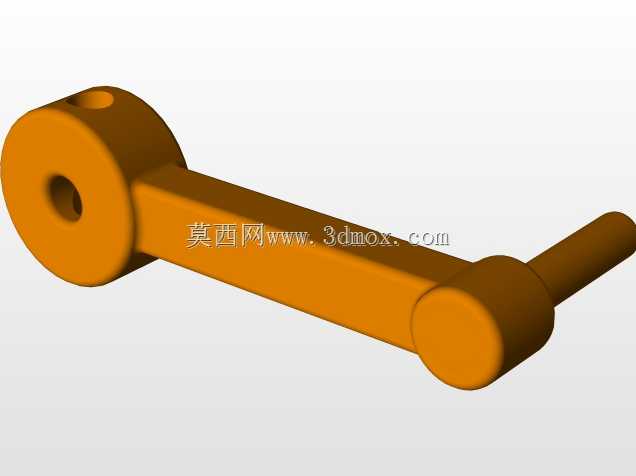

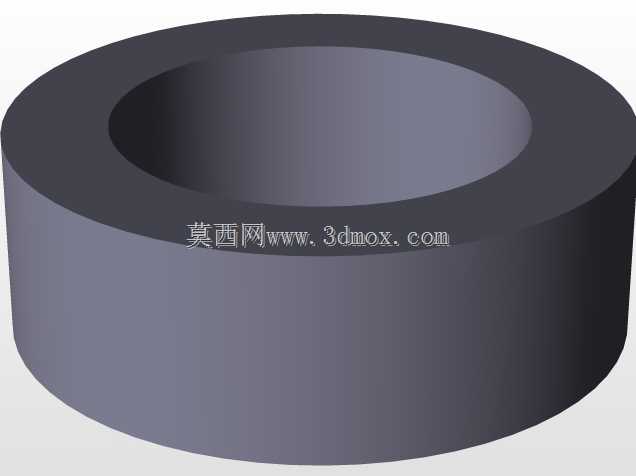

　　从功能实现逻辑来看，装置输入端采用带支撑座的手摇摇轮结构，摇轮通过销轴与传动连杆做铰接配合，支撑座直接固定在矩形金属底板上，保证输入力时整体结构不发生偏移；立式部分由多块带镂空圆孔的彩色板件通过铰接轴串联组成，每块板件的铰接位置都做了轴套衬套设计，减少往复摆动过程中的铰接磨损，板件边缘做了包边强化处理，避免长期演示过程中板件边缘磕碰变形，板件上的镂空圆孔一方面是降低整体结构自重，减少传动过程中的惯性冲击，另一方面也可作为附加功能件的安装位，比如加装画笔、检测探头之类的配件，拓展演示场景。

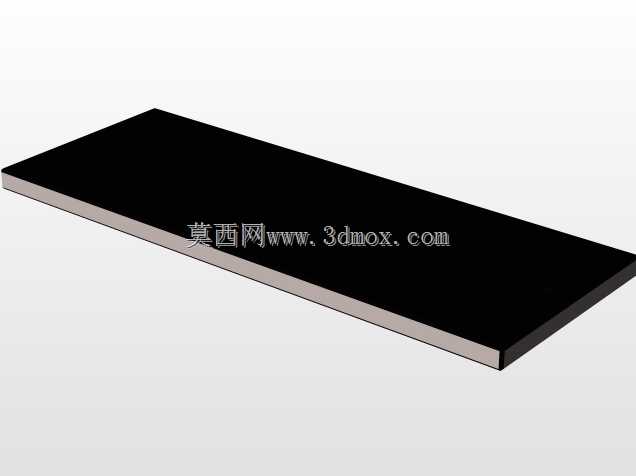

　　设计过程中首先确定的是安装边界，整套装置的底板采用平整矩形金属板材，所有铰接点的投影都落在底板范围内，不会出现运动过程中构件超出底板边缘的情况，安装时只需将底板通过四个角的安装孔固定在工作台面即可，不需要额外做外部防护架；传动连杆的长度经过反复校核，保证摇轮整周转动时，立式板组的摆动角度控制在45度到60度之间，既不会因为摆角过小导致演示效果不明显，也不会因为摆角过大出现构件干涉、铰接点卡死的问题。各铰接板件之间的铰接轴采用同轴度公差0.02mm的设计要求，装配后板件摆动无卡滞、无横向窜动，输入端摇轮的转动阻力控制在5N以内，手动摇动时不需要施加过大的力，适合教学场景下不同人员操作体验。

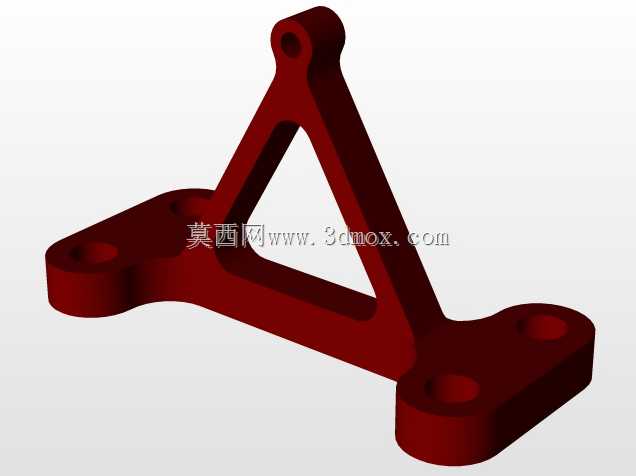

　　结构细节上，摇轮支撑座采用三角加强筋结构，两个支脚通过内六角螺丝固定在底板上，即使频繁正反向摇动摇轮，支撑座也不会出现松动；立式板组的最下端构件同样通过铰接座固定在底板上，固定位置与摇轮支撑座的中心距经过精确计算，保证连杆运动过程中始终处于二力杆受力状态，不会出现额外的弯曲应力；板件之间的铰接位置预留了0.1mm的装配间隙，既保证转动灵活，也不会因为间隙过大出现运动过程中的晃动异响。整套装置没有多余的装饰性结构，所有构件都服务于运动传递的核心功能，不同板件采用差异化配色，主要是为了演示时能清晰区分不同运动构件的动作轨迹，方便观察者快速理清动力传递路径，理解平面连杆机构的运动逻辑。
