同轴回转杠杆传动结构三维设计

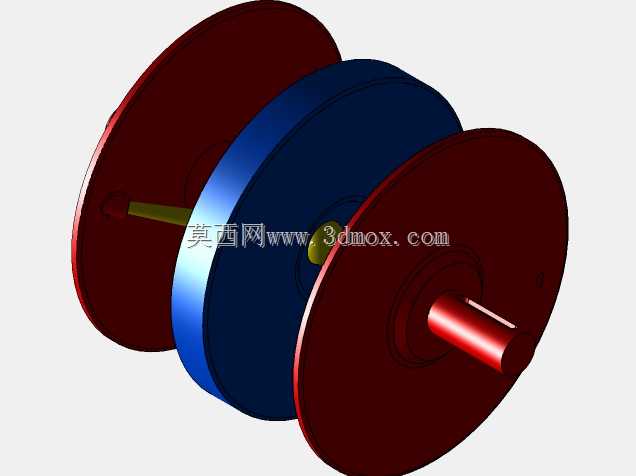

　　在中小功率同轴动力传递的工况场景中，这类回转杠杆传动结构常被用于替代传统的刚性联轴器，适配两轴存在小幅相对角位移、需要缓冲传动冲击的设备布局，常见于轻工输送线的动力接驳段、小型机床的进给动力分支、纺织机械的罗拉传动单元这类安装空间紧凑、同轴度装配公差难以做到极高精度的场合。和常见的十字滑块、弹性柱销联轴器不同，这套结构依靠杠杆在中心插座的摆动配合圆盘边缘的轴颈运动完成动力传递，没有额外的弹性易损件，传动过程中的间隙可以通过轴颈与配合槽的加工精度控制，适合长期连续运转、维护频次低的使用场景。从结构组成来看，整套传动单元包含两组对称布置的端盘、中间传动盘、中心销轴以及杠杆构件，两端的端盘分别与输入、

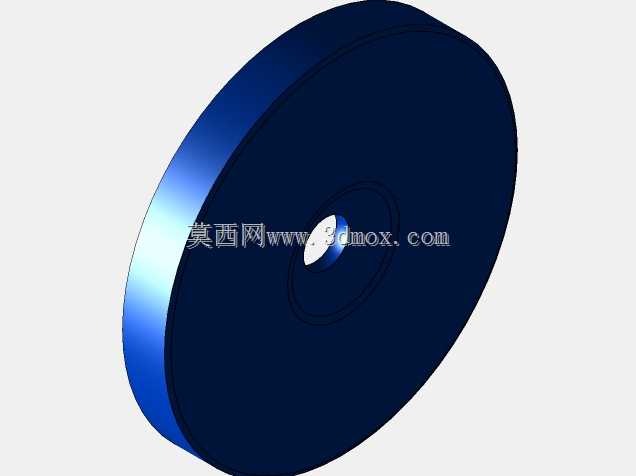

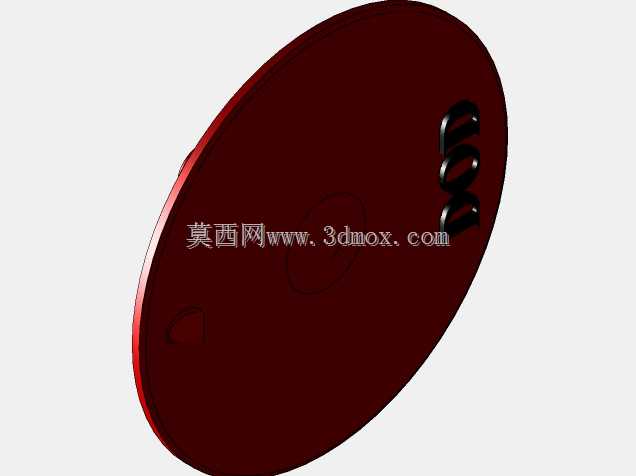

　　输出轴通过轴孔过盈配合或者键连接实现周向固定，端盘朝向内侧的端面加工有与杠杆端部匹配的轴颈安装位，中间的传动盘外缘做了加厚处理，开有供轴颈嵌入的圆弧槽，中心位置设置有与杠杆中部配合的插座结构，杠杆穿过中间插座后两端分别与两侧端盘的轴颈铰接，形成完整的动力传递链路。设计这套结构时，首先要明确的是传动的额定扭矩边界，杠杆的截面尺寸、轴颈的直径以及配合面的接触应力是核心校核项，杠杆在摆动过程中会同时承受扭转与弯曲复合载荷，所以杠杆的过渡位置不能设计尖锐直角，必须做圆角过渡避免应力集中，中间插座与杠杆的配合间隙需要控制在合理范围，间隙过大会导致传动回程误差增大，间隙过小则会在两轴存在角位移时出现卡滞，加剧配合面的磨损。安装边界方面，

　　整套结构的径向尺寸由中间传动盘的直径决定，轴向尺寸则是两端盘外侧间距加上轴伸长度，设计轴伸长度时需要预留出锁紧螺母或者轴端挡圈的安装空间，两端轴的同轴度公差建议控制在0.5mm以内，角向偏移量不超过1.5°，超出这个范围会导致杠杆摆动幅度过大，配合面的接触应力骤增，大幅缩短构件的使用寿命。实际运行过程中，动力从输入轴传入后带动一侧端盘旋转，端盘通过轴颈带动杠杆绕中心插座产生小幅摆动，杠杆另一端的轴颈则带动另一侧端盘同步旋转，中间的传动盘会随着杠杆的摆动产生自适应的微量偏移，补偿两轴之间的安装误差，整个传动过程没有滑动摩擦的剧烈损耗，配合面只存在小幅的相对转动，只要定期补充润滑脂就能维持长期稳定运行。和齿轮传动相比，

　　这套结构没有严格的中心距要求，不需要加工高精度的齿形，加工成本更低，装配难度也更小；和带传动相比，它不存在打滑的问题，传动比恒定，能够传递的扭矩范围也更大，适合对传动精度有一定要求但预算有限的中低速传动场景。在建模过程中需要特别注意各配合面的公差标注，轴颈与圆弧槽的配合建议选用H7/g6的间隙配合，杠杆与中心插座的配合选用H8/f7，既保证运动的灵活性，又不会产生过大的传动间隙，两端轴的键槽位置需要做对称度标注，避免装配时出现周向错位导致传动卡滞。另外，端盘与中间传动盘的端面之间需要预留0.2-0.3mm的轴向间隙，避免构件受热膨胀后出现端面摩擦，额外增加传动阻力。这类结构在实际选型替换时，只需要匹配两端轴的轴径、额定传递扭矩以及最高工作转速，不需要改动原有设备的安装基座，适配性很强，很多老旧设备的传动部件改造时都会优先选用这类结构，不需要重新加工安装位，就能解决原有联轴器易损、传动冲击大的问题。
