四缸发动机排气歧管结构设计

　　这款排气歧管主要适配直列四缸内燃发动机，是发动机进排气系统的核心导流部件，安装在气缸盖排气侧与排气后处理装置之间，负责将四个气缸燃烧后产生的高温高压废气有序汇集，引导至下游三元催化器、消音器组成的排气尾段，同时通过管路长度、弯折角度的匹配，利用排气脉冲效应降低各缸排气干涉，提升发动机充气效率，优化动力输出表现。

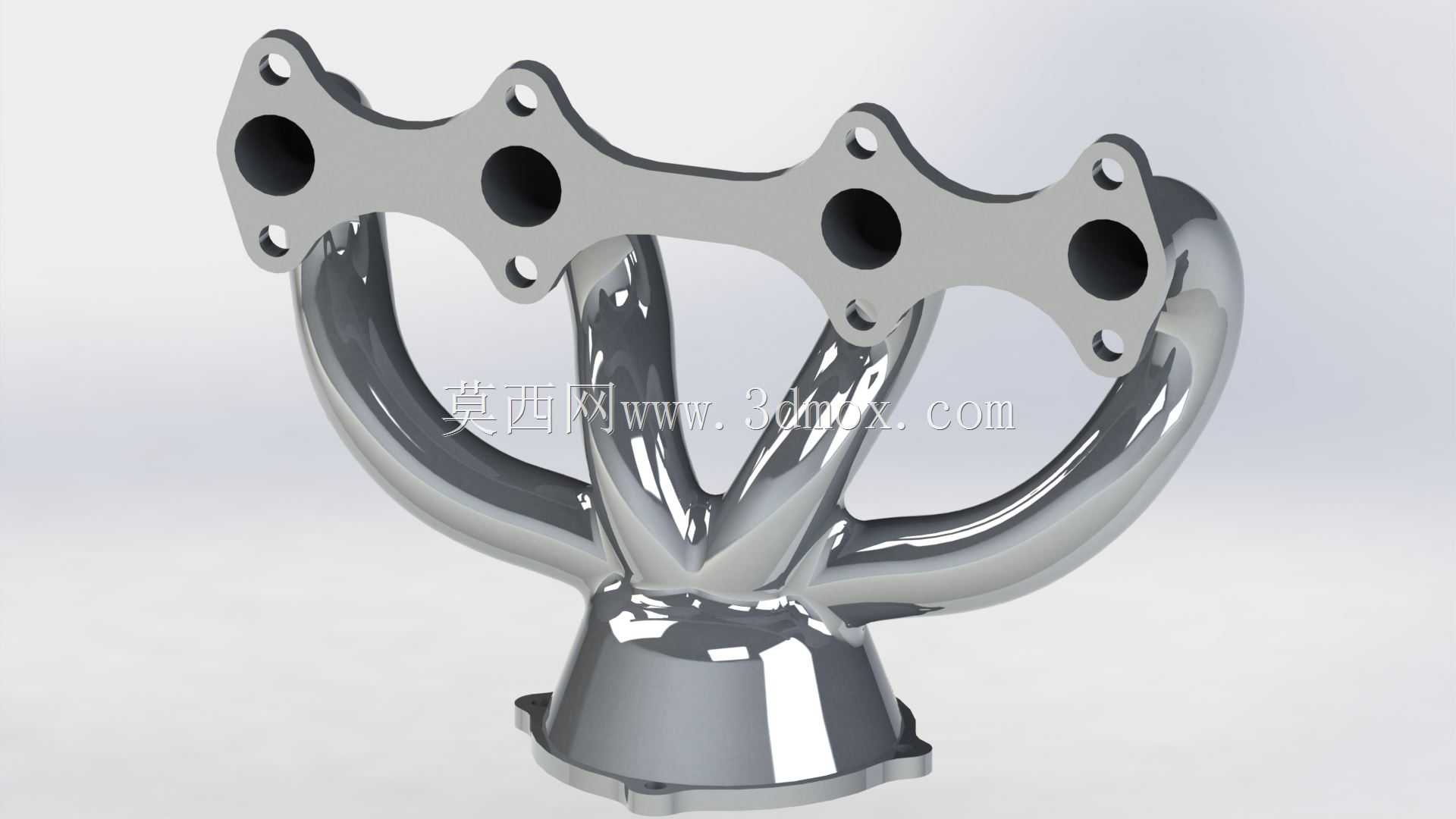

　　从实际装车场景来看，这类歧管广泛应用在小排量乘用车、轻型商用车的自然吸气或低增压动力总成上，安装面直接贴合气缸盖排气侧端面，四个进气法兰分别对应四个气缸的排气口，每个法兰上设置两个螺栓过孔，通过耐热螺栓与缸盖紧固，法兰与缸盖之间需加装金属复合密封垫片，耐受800℃以上的持续排气高温，避免高温废气泄漏引发周边线束、橡胶件老化失效。下端的汇集出口为标准法兰接口，匹配下游排气前段的连接尺寸，安装边界需预留足够的热膨胀间隙，避免发动机热态运行时歧管热胀冷缩产生的应力拉扯连接部位，造成密封失效或结构开裂。

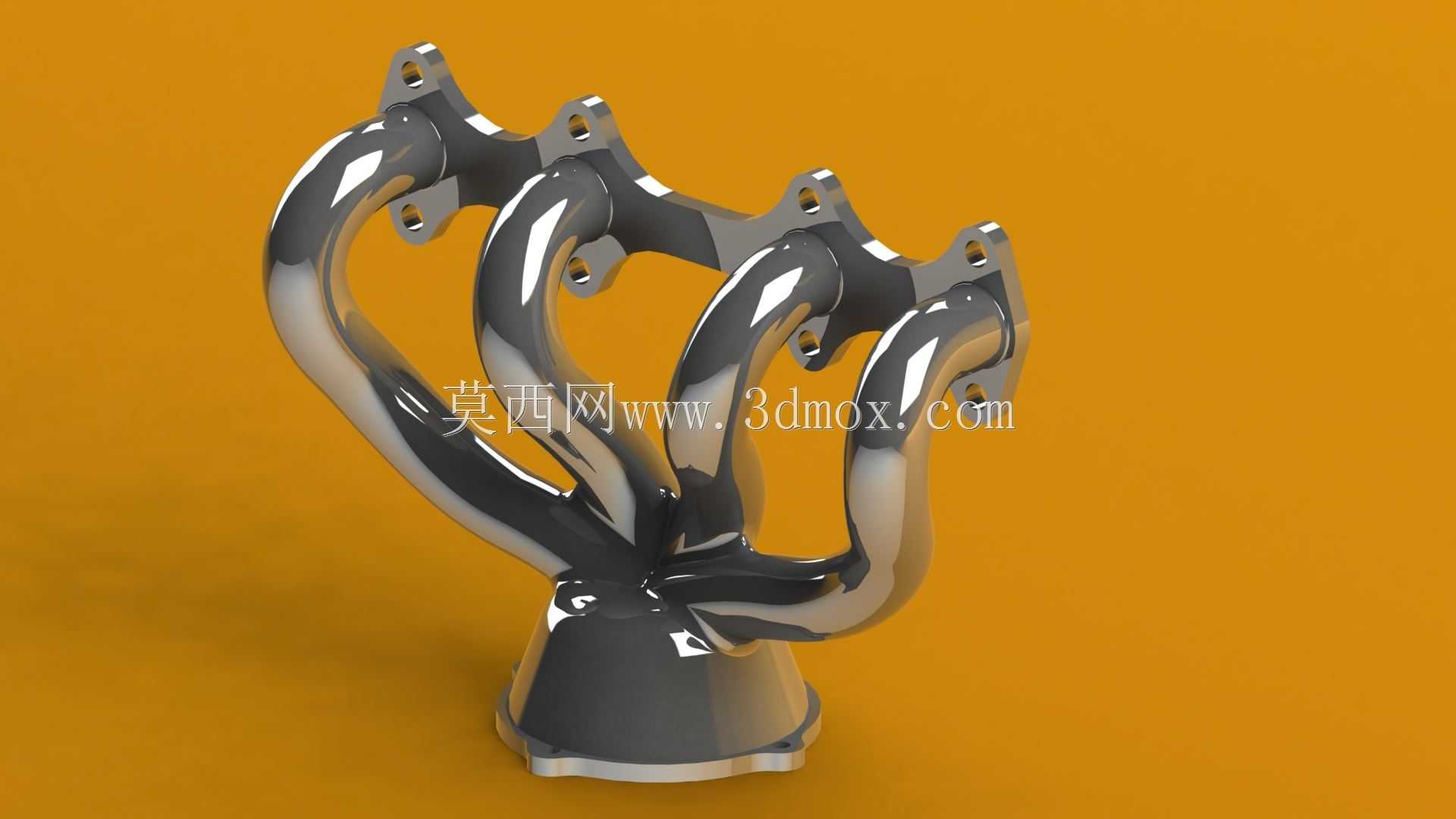

　　设计过程中首先要匹配对应发动机的缸心距参数，四个进气接口的中心距完全贴合缸盖排气口的布置间距，避免安装时出现错位顶死的问题。管路走向采用等长化设计思路，四个支管从各自进气口出发，通过平滑的圆弧弯折逐步向中心汇集，弯折半径控制在管路通径的1.5倍以上，减少废气流通的局部阻力，避免弯折处出现气流紊流增加排气背压。管壁厚度根据铸造工艺要求设置为均匀的3.5mm，既保证高温下的结构强度，避免长期热震导致的管壁开裂，也能控制零件整体重量，降低发动机总成的自重负荷。

　　结构细节上，每个进气法兰面都设计了0.1mm以内的平面度公差，保证与缸盖贴合后的密封性能，法兰边缘做了倒角处理，避免安装时划伤密封垫片。支管与法兰、汇集座的连接位置都设置了铸造圆角，减少应力集中，提升零件的抗疲劳性能，适配发动机运行过程中持续的振动与温度交变工况。汇集端的出口法兰同样设置了螺栓连接孔，与下游排气部件的安装孔位完全匹配，法兰面加工有密封槽，可适配金属密封环的安装要求，保证高压废气不会从连接位置泄漏。

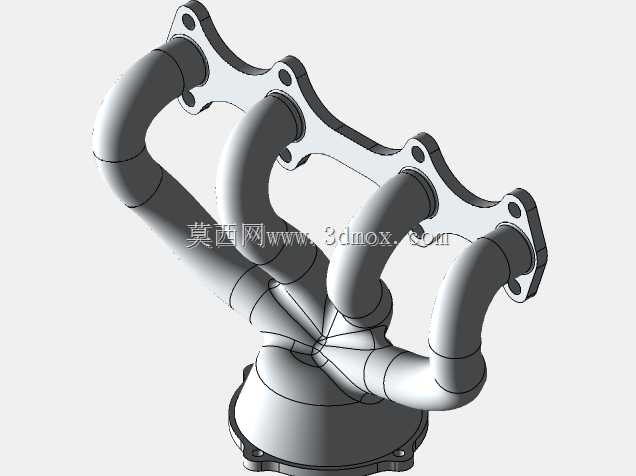

　　从建模逻辑来看，建模时先以缸盖排气口的实际坐标为基准，搭建四个进气接口的安装基准面，确定每个接口的朝向与通径尺寸，再通过样条曲线拟合每根支管的中心走线，保证管路弯折平滑无突变，之后通过扫掠命令生成支管的实体结构，再对各段管路进行布尔合并，处理连接位置的过渡圆角，最后添加两端的法兰结构、螺栓过孔、安装定位特征。建模过程中需要反复核对各部位的安装间隙，确认歧管安装后与周边的发动机悬置、线束支架、冷却管路不存在运动干涉，尤其是发动机运行过程中会产生小幅抖动，冷态与热态下歧管的尺寸变化也要纳入校核范围，避免热态下膨胀顶碰周边部件。

　　这类歧管实际生产多采用耐热铸铁铸造工艺，建模时需要预留铸造拔模斜度，所有非加工面的拔模角度控制在1°-3°之间，符合砂型铸造的工艺要求，减少后续机加工的工序量。需要机加工的部位主要是两端的法兰密封面、螺栓过孔，这些位置在建模时需要预留加工余量，保证最终加工后的尺寸精度与形位公差满足装配要求。设计完成后还需要通过流体仿真校核各缸的排气均匀性，确认四个支管的排气流量差控制在5%以内，避免出现某一缸排气阻力过大导致的缸内残余废气过多，影响发动机燃烧稳定性；同时也要通过热力学仿真校核歧管的热应力分布，对应力集中的位置适当增加壁厚或者优化过渡圆角，提升零件的使用寿命。
