挖掘机JCB臂装配结构三维设计

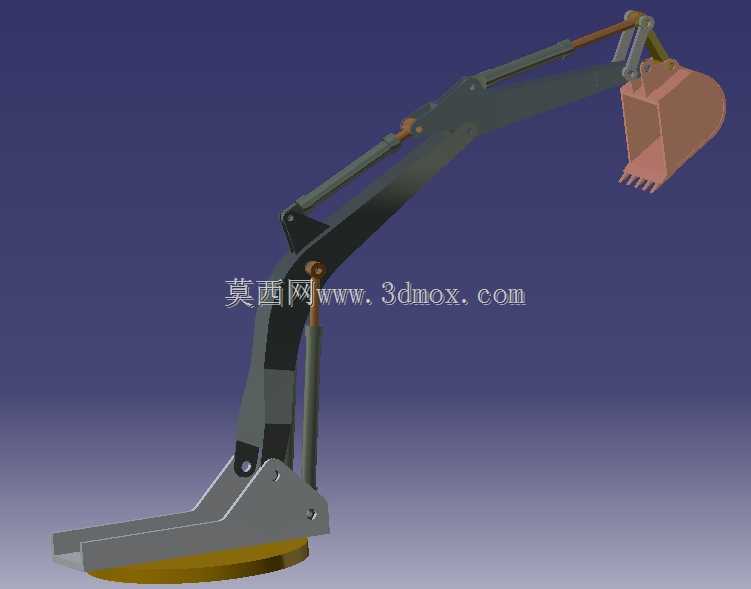

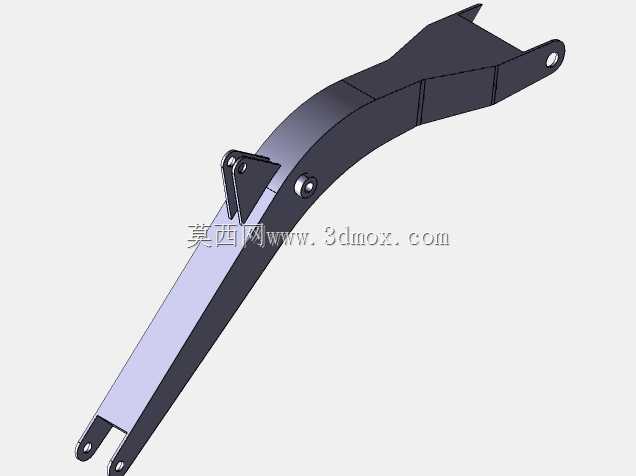

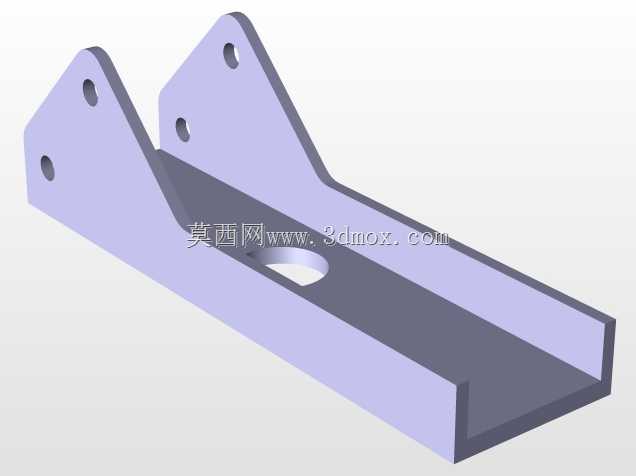

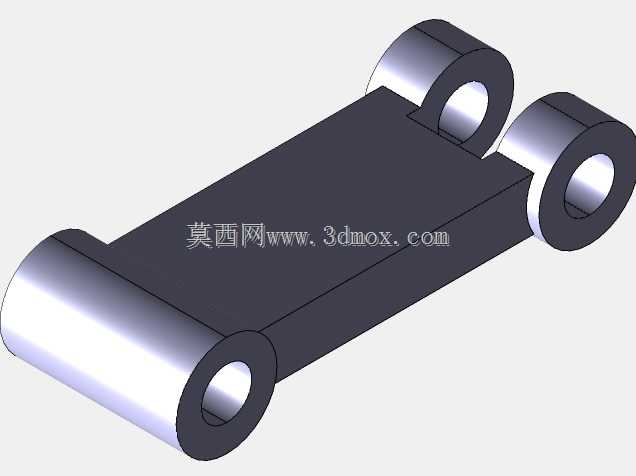

　　这套挖掘臂装配结构，主要适配中小型履带式挖掘设备，常见于市政管网开挖、小型土方转运、厂区零星土建、农林土地整理这类作业场景，作业半径覆盖6到8米区间，最大挖掘深度可满足4米级坑槽作业需求，适配整机重量8到12吨级的挖掘主机。从结构组成来看，整套臂体分为动臂、斗杆、铲斗三个核心作业段，搭配三组双作用液压油缸完成举升、收斗、翻转的全流程动作，各段之间采用销轴铰接的连接形式，铰接位置预留了自润滑轴承的安装位，可适配定期注脂维护的使用需求，避免长期重载作业下铰接位出现异常磨损。设计过程中优先考虑了作业载荷的传递路径，动臂根部的铰接座采用箱型焊接结构，板材厚度根据应力分布做了差异化设计，靠近主机连接端的侧板厚度比臂身中段厚2mm，

　　抵消举升极限位置时的应力集中问题；斗杆与铲斗的连接位置做了加强筋补强，应对挖掘硬土、碎石层时的冲击载荷，避免长期作业出现焊缝开裂的问题。液压油缸的铰接点位置经过反复校核，既保证了全行程动作无结构干涉，也兼顾了油缸推力的力矩输出效率，在动臂举升最大角度时，油缸不会到达行程死点，预留了5%左右的行程余量，避免作业过程中误操作导致油缸顶死损坏结构件。安装边界方面，动臂根部的两个铰接孔中心距严格匹配对应吨位主机的动臂安装座尺寸，孔位公差按照H7级精度设计，可直接适配标准销轴的装配需求，不需要二次扩孔或修配；液压管路的走线位置预留了管夹安装座，管路沿臂身内侧布置，避免作业过程中被碎石、土方剐蹭损坏，同时在臂体弯折位置预留了管路的弯曲余量，

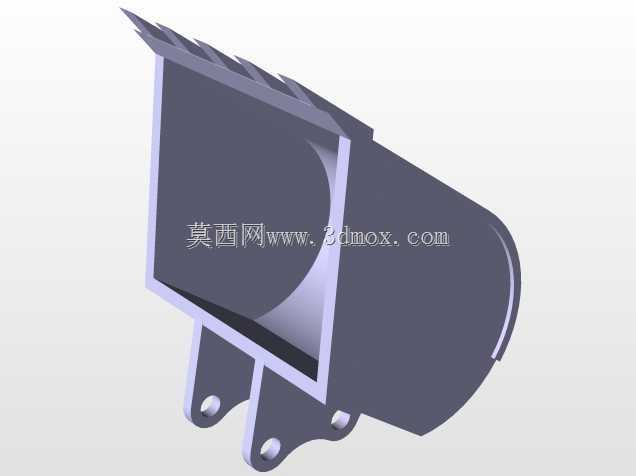

　　避免臂体俯仰过程中管路出现硬折影响通油效率。铲斗连接端的销轴孔位适配通用型0.4方级铲斗，用户可根据作业需求更换破碎锤、抓斗等属具，铰接位的尺寸符合行业通用互换标准，不需要额外加工连接法兰即可完成属具换装。整套结构的重心位置经过配平计算，在臂体全伸平状态下，主机前端的载荷分配不会超过履带接地比压的设计阈值，避免作业过程中出现翘头失稳的问题；臂体表面的安装座位置统一预留了焊接坡口，生产加工时可保证焊缝熔深满足强度要求，所有外露的铰接端面都设计了防尘密封圈的安装槽，可阻挡泥沙进入铰接副内部，延长销轴和衬套的使用寿命。在实际作业场景中，这套臂体结构可完成地面以下土方挖掘、地面以上物料装卸、边坡修整等多种作业动作，

　　斗杆收放的角度范围覆盖从垂直地面到与动臂齐平的全区间，铲斗翻转角度可保证卸料时物料无残留，不会出现斗内积土影响作业效率的问题。设计时还考虑了维护便利性，所有注脂嘴的安装位置都朝向臂体外侧，操作人员站在地面即可完成所有铰接位的注脂保养，不需要攀爬臂体操作，降低日常维护的安全风险；臂身的减重孔位置做了圆弧过渡，避免应力集中导致臂体开裂，同时减重孔的尺寸经过核算，在保证结构强度的前提下尽可能降低臂体自重，减少液压系统的无效载荷消耗，提升作业时的动作响应速度。
