户外景观木质桁架步行桥结构设计

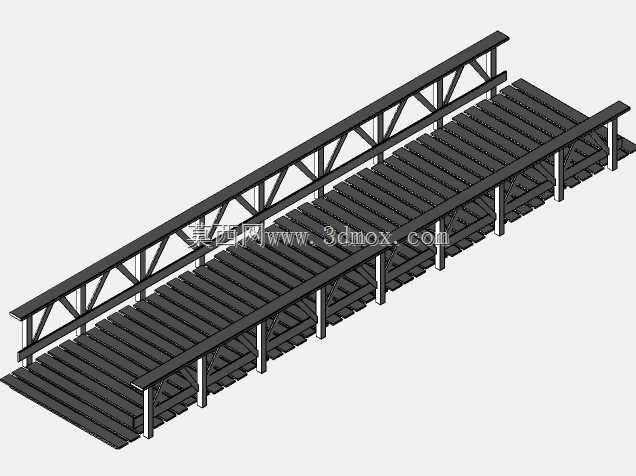

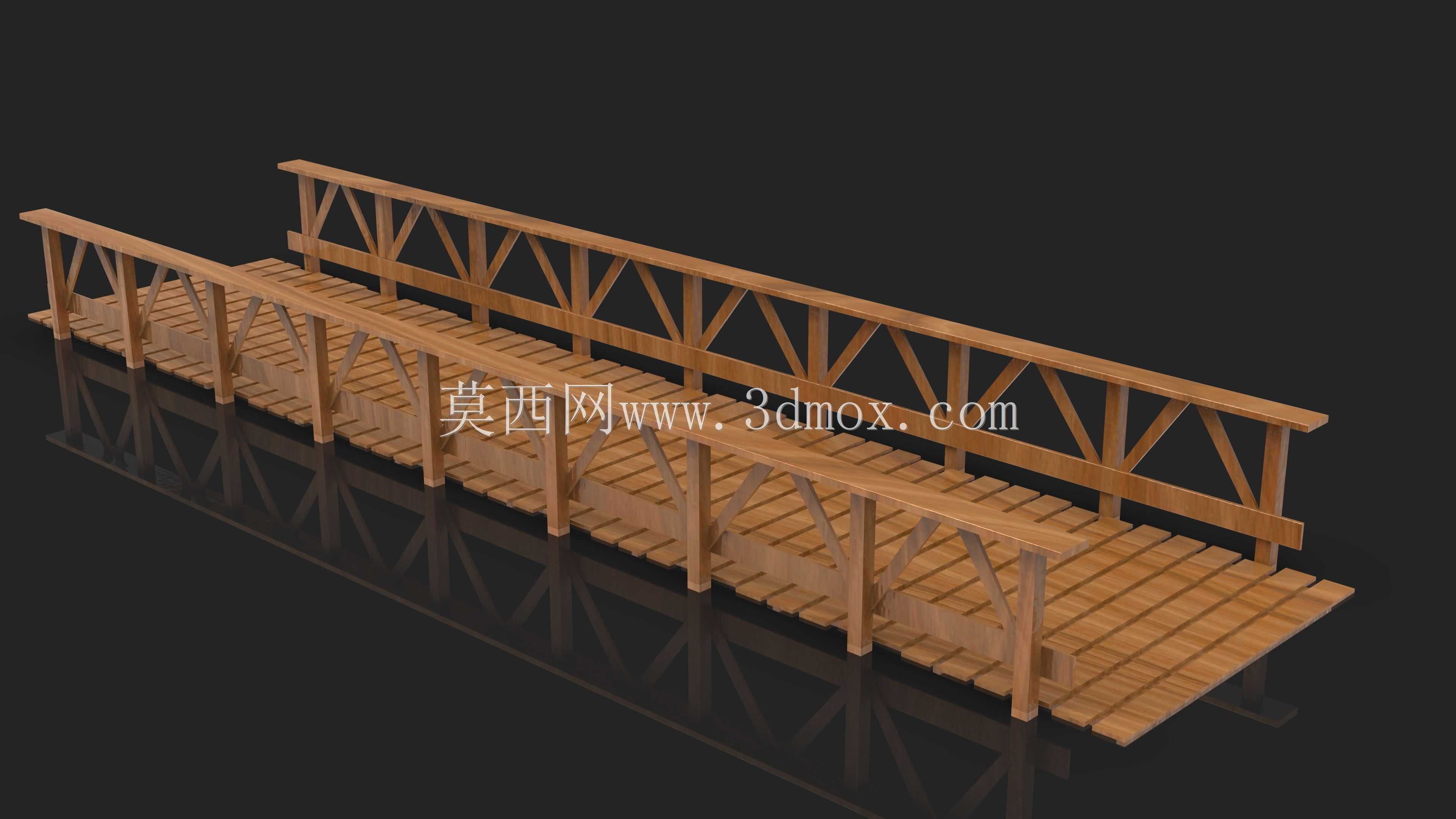

这款木质步行桥的结构设计，核心适配园林景区、生态农庄、滨水步道这类对景观融合度要求较高的人行通行场景，主要承担短途人行跨域功能，可覆盖小型沟渠、景观水系、缓坡高差这类跨度不大的通行断点，整体结构完全围绕人行荷载做受力校核，不考虑机动车通行载荷，适配单人及多人零散通行的使用需求。从结构设计逻辑来看，桥体采用模块化桁架受力体系，两侧护栏与桥身支撑做一体化受力传导，区别于传统木桥护栏仅做防护的设计思路，护栏的斜向支撑构件直接参与桥身整体受力，将桥面荷载通过竖向立柱均匀传导至底部支撑端，既减少了额外支撑构件的材料消耗，也让整体结构线条更简洁统一，适配自然景观的视觉要求。桥面采用横向拼接的实木板材铺设，板材之间预留均匀的伸缩缝隙，可适配户外温湿度变化带来的木材胀缩变形，避免长期使用后出现板面起拱、开裂的问题，板面做防滑纹理处理，满足雨天通行的防滑安全要求。两侧护栏采用X型斜撑桁架结构，竖向立柱等间距排布，上下设置两道横向扶手，斜撑构件在相邻立柱之间形成稳定的三角受力单元，既保证护栏的抗侧推强度满足人行防护要求，也不会因为构件过密遮挡景观视线，通透的结构设计能让行人在通行时无阻碍观察周边景观。桥体的安装边界适配3-5米跨度的跨域场景，整体宽度控制在1.2米左右，满足两人并行的通行宽度要求，底部支撑端仅需在跨域两端做简易的混凝土找平墩即可完成安装，不需要复杂的桩基结构，适配景区快速施工、低扰动安装的需求。所有木质构件的连接节点采用隐藏式金属固件连接，外部无裸露的金属连接件，既避免金属固件长期接触户外雨水出现锈蚀影响结构寿命，也能保证桥体外观的木质整体性，和周边自然环境更好融合。结构建模过程中对每一处受力节点都做了受力仿真验证，确保在满布人行荷载的情况下，桥身挠度控制在安全允许范围内，长期使用不会出现明显的结构变形，护栏的抗水平推力满足户外人行设施的安全规范要求，避免人员倚靠时出现结构失稳风险。
