立式大容量储水塑料罐体结构设计

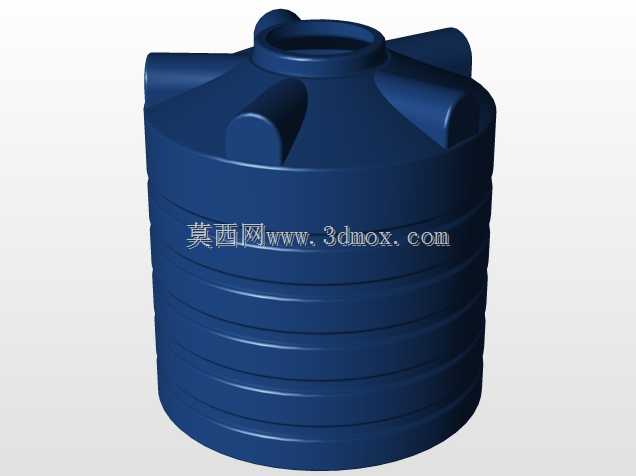

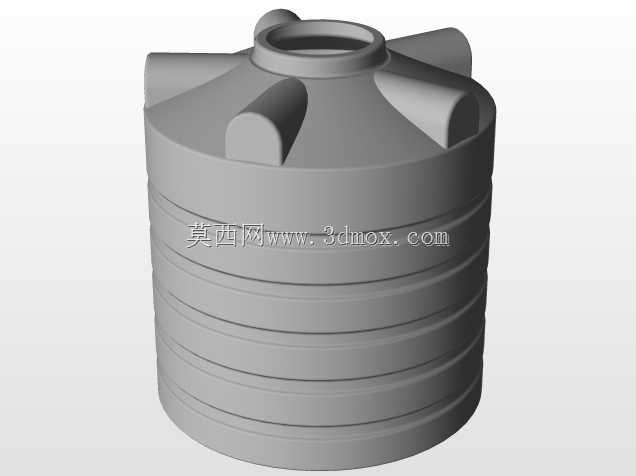

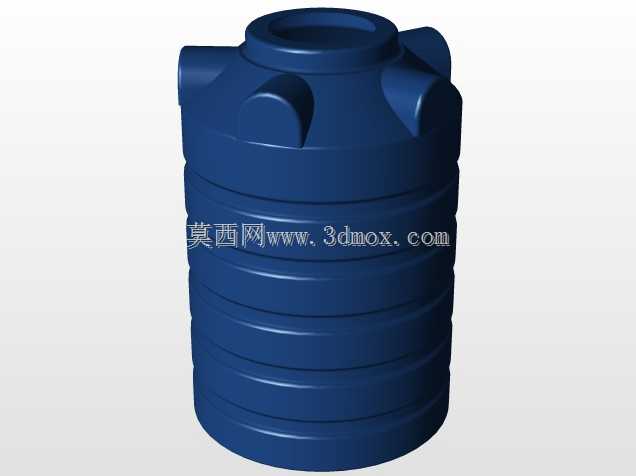

这款立式塑料储液罐体，主要面向民用供水、小型化工介质暂存、农林灌溉储水、污水处理配套储水等场景使用，可适配户外露天安装、室内机房配套放置等多种安装环境，能耐受常规弱酸弱碱介质的存储需求，相比金属储罐具备自重轻、耐锈蚀、绝缘性好的优势，适合无强腐蚀、非高压的常温液体存储工况。从结构设计层面来看，罐体整体采用立式圆柱构型，圆柱主体的环向加强筋沿轴向等距分布，每道加强筋都做了圆弧过渡处理，避免应力集中导致的罐体充液后变形，这种环筋设计可以在不增加罐体壁厚的前提下，大幅提升罐体的环向刚度，抵消满液状态下液体对罐壁的静压力，减少长期使用后的罐壁蠕变变形。罐体顶部的接口采用凸起式加厚设计，顶部预留的主接口为标准圆形开口，可适配法兰连接、螺纹连接两种管路安装方式，顶部周向分布的多个凸起结构，既是滚塑成型时的料流加强结构，也可作为吊装时的受力点位，同时能提升顶部的抗冲击能力，避免顶部受外力挤压出现凹陷。罐体顶部的边角都做了大圆弧过渡，没有直角锐边，既符合滚塑工艺的成型要求，减少成型时的应力残留，也能避免安装搬运过程中磕碰损伤。在安装边界上，这款罐体要求安装基础为平整硬化的水平地面，无需额外做地脚固定，只要基础承压能力满足满液总重量要求即可，罐体底部为平底设计，和安装基础的接触面积大，单位面积承压小，普通混凝土地面、压实的硬化地坪都可满足安装要求，不需要额外配套安装支架。罐体的外径尺寸适配常规的户外安装通道，可通过常规宽度的院门、楼道，方便运输到安装点位，不需要现场拆解组装，整体吊装就位后连接管路即可投入使用。设计过程中充分考虑了户外使用的耐候性需求，整体壁厚均匀，滚塑成型的一体结构没有焊缝，不存在焊缝渗漏的风险，相比拼接式的塑料容器，密封可靠性更高，长期使用也不会出现拼接缝开裂的问题。罐体顶部的人孔（主接口）尺寸满足常规检修、清洗的操作需求，可方便操作人员进入罐内清理沉积杂质，也可适配内置液位计、浮球阀等配件的安装，满足自动补水、液位监测等配套功能的拓展需求。周向的环筋除了加强刚度之外，也可作为外部管路、爬梯附件的固定点位，方便用户根据实际使用需求加装配套配件，不需要额外在罐壁打孔，避免打孔带来的渗漏隐患。
