家用小型垂直升降住宅电梯结构设计

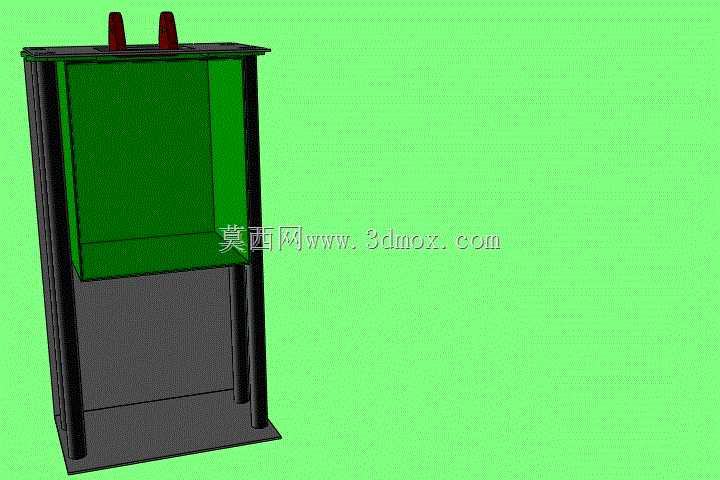

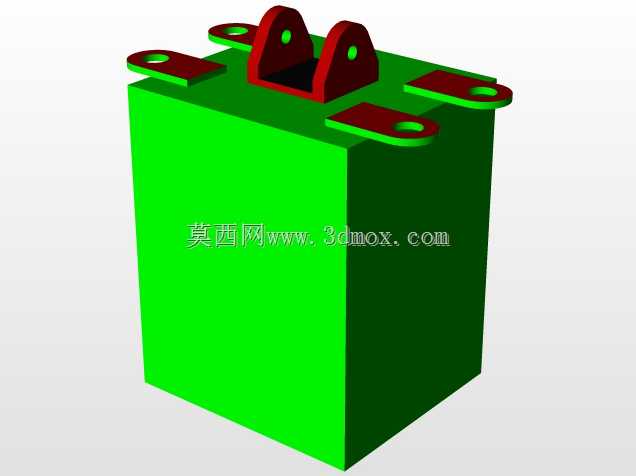

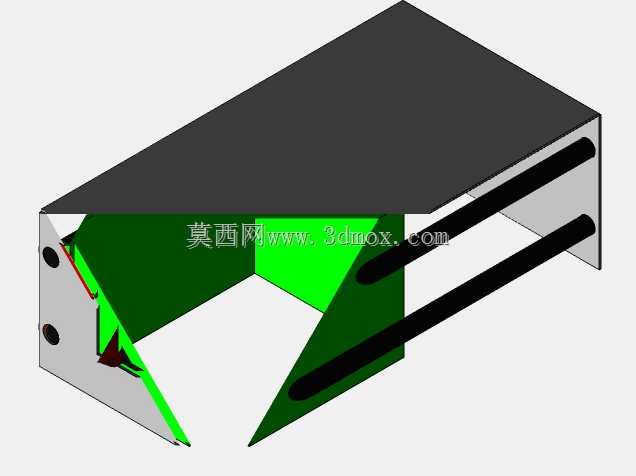

这款住宅电梯的结构设计，核心瞄准私人住宅内的有限空间加装需求，区别于商用公建的大载重高速梯，整体框架采用立柱式围合结构，没有冗余的外凸构件，安装时仅需要在住宅内预留对应尺寸的垂直井道空间，不需要对原有建筑结构做大规模拆改，适配自建房、复式住宅、别墅类场景的上下层通行需求。从结构布局来看，轿厢主体采用框架式承载设计，侧部的两根竖向立柱既是导向结构的安装基准，也是整体承载的受力构件，顶部预留的凸起结构是曳引组件与安全制动部件的安装位，设计时将驱动相关组件集中布置在轿厢顶部区域，能够最大化节省井道的底部与侧面空间，降低对底坑深度的要求，适配私人住宅无法开挖深底坑的实际施工条件。轿厢的围护结构采用分块式面板设计，前侧预留的开门区域可根据实际安装位置选择旁开或者中分的开门形式，面板与框架之间采用螺栓连接，后期维护时可以单独拆卸对应面板，不需要整体拆解轿厢结构，降低日常维保的操作难度。在功能设计层面，这款电梯的载重定位满足家庭日常使用需求，可承载3-4人同时搭乘，也可满足小型家具、日常采购物资的上下层转运，运行速度设置为低速平稳档位，避免家用场景下的启停顿挫感，适配老人、儿童的搭乘使用习惯。设计过程中充分考虑了住宅内的安装边界，整体外廓尺寸控制紧凑，井道净空尺寸不需要按照商用电梯的标准预留，对于已经完成装修的住宅，也可以依托现有墙体做固定支撑，减少安装过程中的装修破坏。导向结构布置在轿厢后侧与侧部的立柱内侧，运行过程中轿厢的晃动量被控制在极小范围内，配合顶部的安全制动组件，当出现运行速度异常时可以直接触发机械制动，卡紧导向轨实现轿厢锁止，不需要依赖额外的电控安全回路也能实现基础的防坠保护。轿厢底部设置有承载底板，底板下方预留有缓冲垫安装位，即使出现极端的蹲底情况，也能通过缓冲件吸收冲击能量，保护搭乘人员与轿厢结构。从实际应用的角度出发，这类小型住宅电梯不需要复杂的机房结构，顶部仅需要预留少量空间容纳驱动组件，相比传统曳引电梯节省了顶部机房的建筑成本，对于低层私人住宅来说，既解决了上下楼的通行不便问题，也不会过度占用住宅的可用使用面积，结构上的模块化设计也让现场安装周期大幅缩短，所有构件都可以在工厂预制完成后到现场拼装，不需要在施工现场做大量的焊接、切割作业，降低安装过程中的噪音与粉尘污染，适配已入住住宅的加装施工场景。
