高密度黑色WS2812B贴片LED灯条结构

做DIY创意装置、3D打印发光件结构设计时，选对适配的发光元件能省掉不少后期装配调试的麻烦，这款12毫米宽度的黑色WS2812B灯条，就是专门针对紧凑安装空间、高密度发光需求做的适配设计。从实际选型角度看，每米排布144个LED的密度，能实现非常细腻的发光效果，不会出现普通低密度灯条点亮后颗粒感过重的问题，不管是做设备状态指示灯带、创意发光摆件的内嵌光源，还是3D打印透光外壳的内置发光组件，都能保证光线过渡均匀，没有明显的灯珠暗区间隔。

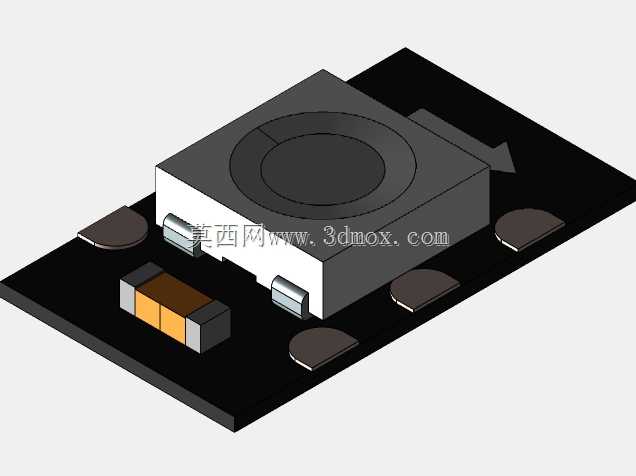

设计这款灯条的三维结构时，首先要卡准安装边界：整体宽度控制在12毫米，刚好适配常见的8毫米、10毫米宽度的铝槽安装位，预留的侧边公差能保证穿槽装配时不会出现卡滞，黑色的基板材质一方面能提升灯珠点亮时的对比度，减少相邻灯珠之间的光线串扰，另一方面黑色阻焊层的耐温表现更好，长时间点亮时基板的热辐射散热效率比白色基板更稳定。单颗WS2812B灯珠的贴片位置严格按照等间距排布，相邻灯珠的中心距刚好匹配每米144颗的密度要求，板载的配套限流元件、信号传输线路都做了内嵌式布局，不会在基板表面形成凸起，保证整根灯条的表面平整度，贴装到设备安装面时能完全贴合，不会出现局部翘起导致的发光角度偏移。

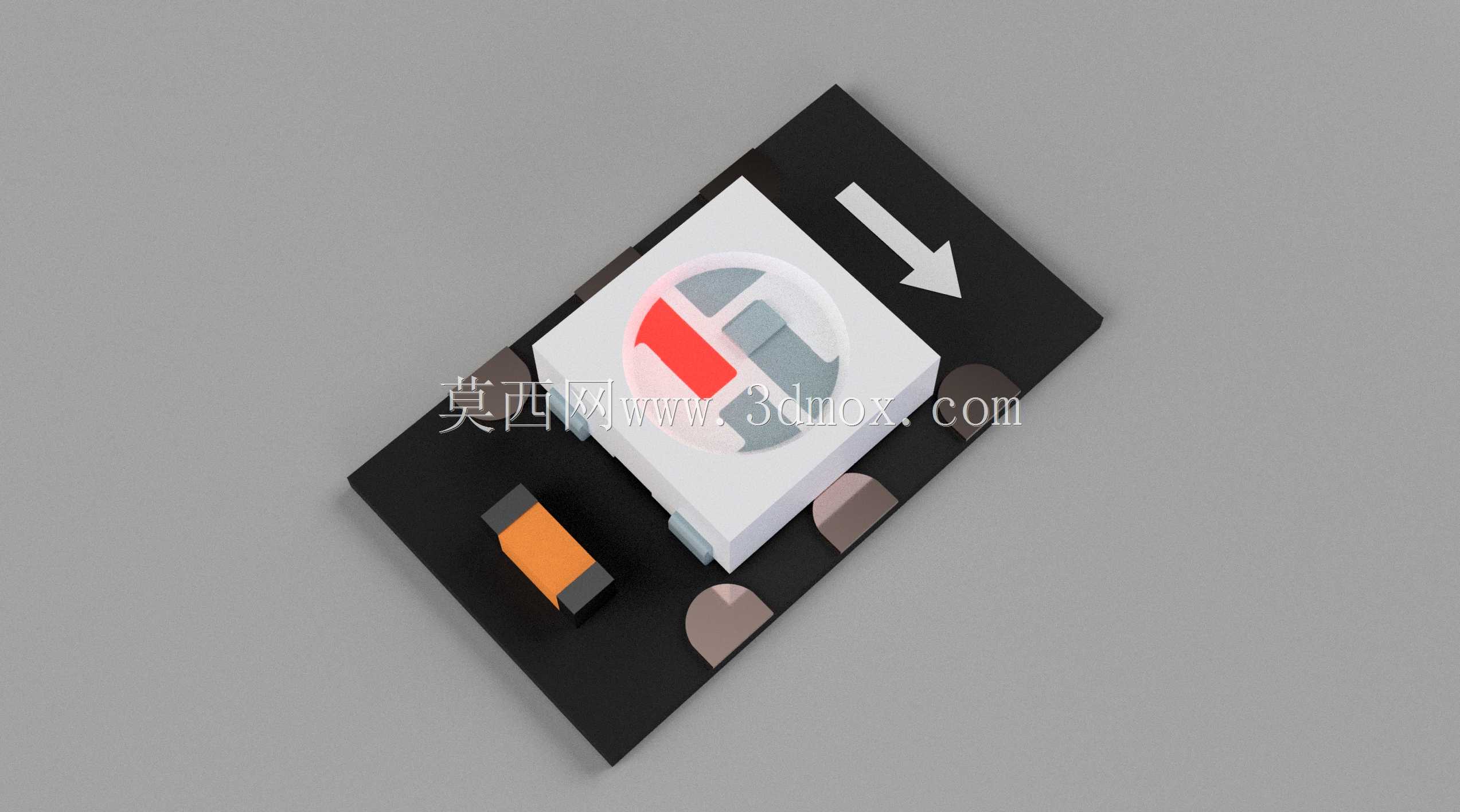

从实际应用场景来看，这类高密度灯条除了适配DIY创意项目，在小型自动化设备的状态指示、桌面创意外设的背光、展会展示道具的轮廓发光场景里都很常用。建模时需要注意灯珠表面的发光透镜角度，单颗灯珠的出光角按照120度做结构还原，这样在做透光外壳的壁厚设计时，就能准确计算光线扩散的范围，避免出现局部亮斑。板上预留的信号流向标识也在模型里做了还原，装配时能快速区分信号输入输出端，减少接线错误的概率，灯条整体的厚度控制在1.2毫米以内，不管是嵌入3D打印的预留槽位，还是用背胶粘贴到狭窄的设备缝隙里，都不会占用过多的结构空间，适配绝大多数紧凑安装场景的尺寸要求。做结构配合时还要注意，灯条的焊接端预留了标准的焊盘位置，外接导线时不需要额外修剪基板，直接在端部焊盘接线即可，不会破坏相邻灯珠的线路连接，批量装配时能大幅提升接线效率。
