两针微型间距1.25接插件结构

　　在小型电子设备的线束互联场景里，空间往往是结构设计阶段最先被压缩的部分。很多传感模块、舵机控制板、微型驱动单元以及手持测量装置，留给接线接口的投影面积常常不足指甲盖大小，若仍采用传统螺钉端子或较大间距的插针座，不仅会挤占板上元件布局，还会让整机装配后的线束走向变得僵硬。两针MicroJST 1.25毫米间距连接器正是针对这类紧凑空间开发的低压信号互联件，其核心价值在于用极小的外形边界完成两路电源或信号的可靠对接。

　　从实际用途看，这类两芯连接器主要承担小电流回路的通断连接，常见于传感器引线与主控板之间、微型电机与驱动模块之间、电池组与控制板之间，以及DIY电子制作中的短距离线束扩展。它并不适合大电流动力传输，而是服务于信号采样、低压供电、开关量输入等场景。由于接触件数量只有两路，插接方向明确，防呆要求相对简单，因此在需要快速拆装、又不希望占用过多板面的位置，它比焊接引线更利于后期维护。

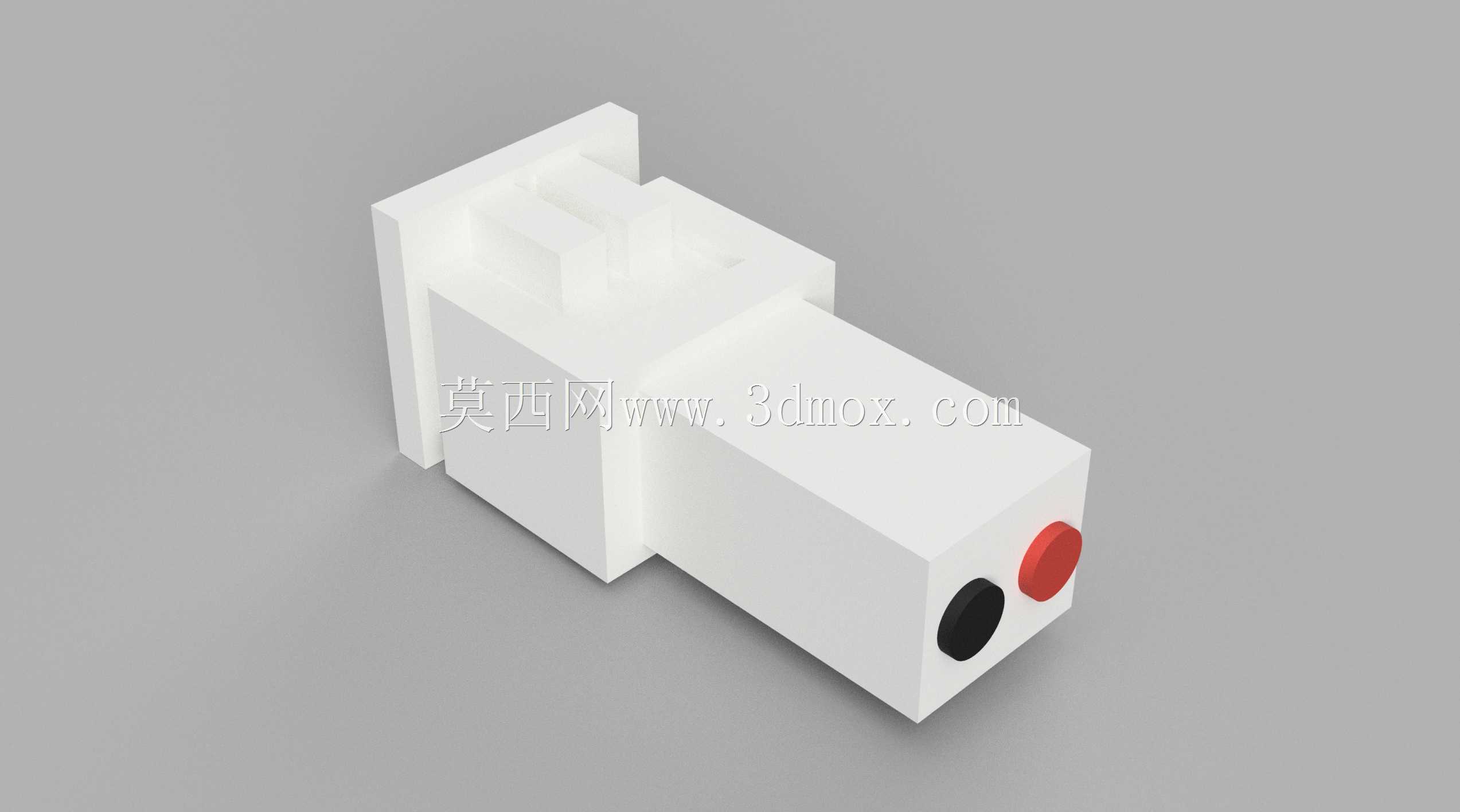

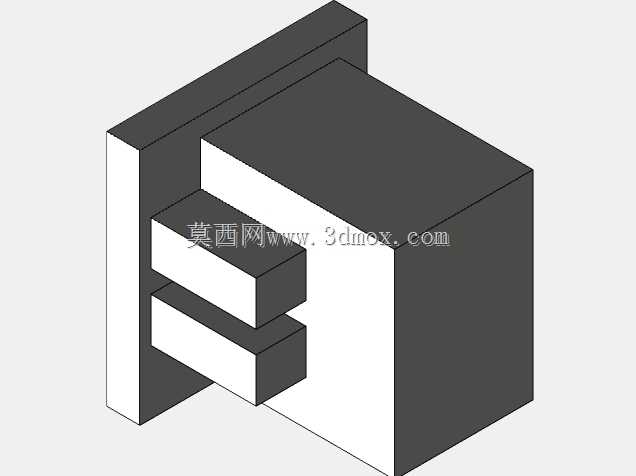

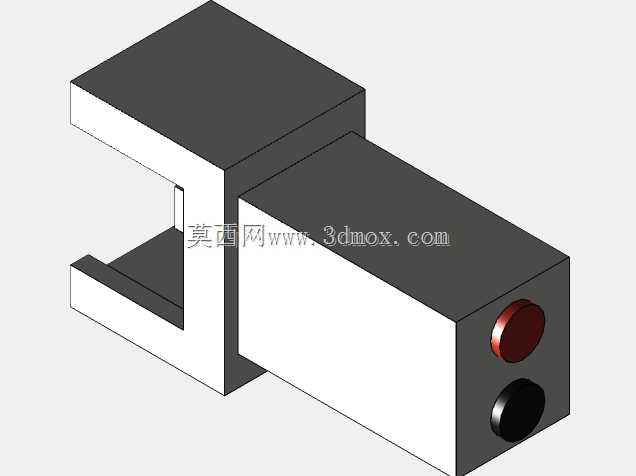

　　该模型将连接器拆分为两个相互配合的部分，这种分件方式符合真实产品的装配关系。一部分通常作为板端或线端插座，另一部分作为对应插头，二者通过壳体上的导向结构完成对位。建模时需要重点控制插合方向上的导向斜面、卡扣让位槽以及接触件安装腔的位置关系。若壳体侧壁厚度不均，实际注塑后容易出现缩痕或翘曲，进而影响插合力；若导向段过短，装配时则可能出现斜插，导致针件受力弯曲。

　　外形尺寸方面，1.25毫米指的是相邻接触件中心距，这是决定接口密度的关键参数。两针结构沿针距方向的总宽度由针距、两端壁厚和端部余量共同决定，高度方向则需要兼顾接触件固定深度、壳体强度以及手指或工装抓取空间。对于板端应用，焊脚伸出长度、塑胶本体底部与PCB之间的间隙必须明确；对于线端应用，尾部出线口要与线径范围匹配，并预留压接后绝缘护套的容纳空间。

　　安装边界不能只看连接器本体投影。在整机布局中，插头插入后会在插接方向上增加一段深度，线束折弯还会形成额外的动态包络。若接口靠近外壳侧壁、电池或其他高元件，必须预留插拔手指或镊子的操作空间，否则量产装配时会出现看得见、插不到的问题。若线束需要随运动部件反复弯折，接口尾部还应考虑应力释放结构，避免导线在根部反复折损。

　　接触件的布置虽然简单，却直接决定连接可靠性。两针分别对应正负极或两路信号，孔位与针位的同轴度、接触弹片的正压力、插合后的保持力，都需要在结构设计中通过壳体限位来保证。塑胶外壳不仅要固定金属件，还要提供防误插和初步锁紧能力。对于需要抗振动的使用环境，壳体侧面的卡扣或摩擦锁合结构不能省略，否则设备在运输或运行中可能出现松脱。

　　从建模思路上，先建立接触件中心距与插合基准面，再围绕金属件包络生成塑胶壳体，比直接画外形更稳妥。内腔应区分导向区、接触件固定区和尾部出线区：导向区负责导入，固定区负责限制金属件窜动，出线区负责保护导线。外壳外表面可设置浅槽或平面，用于识别极性和增加抓取摩擦力；分模线位置应避开插合导向面，以免飞边影响插拔。

　　在设备选型时，工程师通常不会孤立看待连接器，而是将其与PCB焊盘图案、线束加工能力、整机装配顺序一起评估。两针1.25毫米间距方案的优势是体积小、料源常见、线束制作门槛低；局限则是接触件较细，对弯折、拉扯和过大电流较敏感。因此，在结构堆叠早期就把接口高度、插合深度、线束折弯半径和维护操作空间纳入数字样机，可以有效减少后期改版。该三维模型直观呈现了两部分壳体的配合关系，可用于检查接口周边间隙、演示装配方向，也可为定制小型接线端子的结构改型提供参考。
