超薄贴片式轻触按键结构设计

　　在便携消费电子、可穿戴设备、微型测控终端这类对内部空间极度敏感的产品里，输入器件的选型往往直接决定整机能做到的厚度上限。这类四脚贴片微型按钮的出现，正是为了适配板上高度不足1.5mm的紧凑布局场景，它不需要预留插件引脚的过孔空间，也不用在壳体上开出突出的按键帽安装位，仅靠PCB表面贴装就能完成固定，配合外壳内侧的凸筋直接触压金属弹片，就能实现可靠的通断触发。

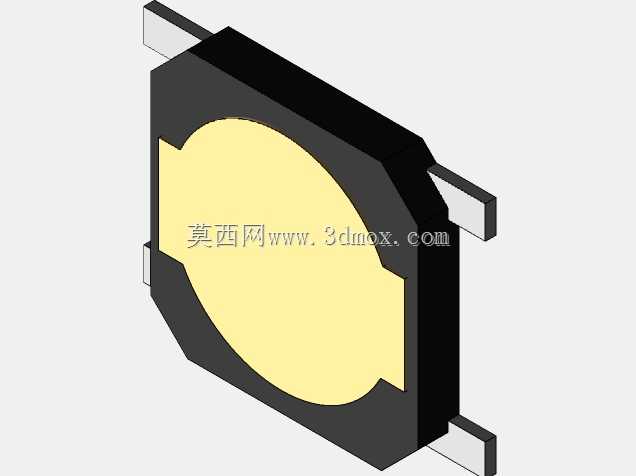

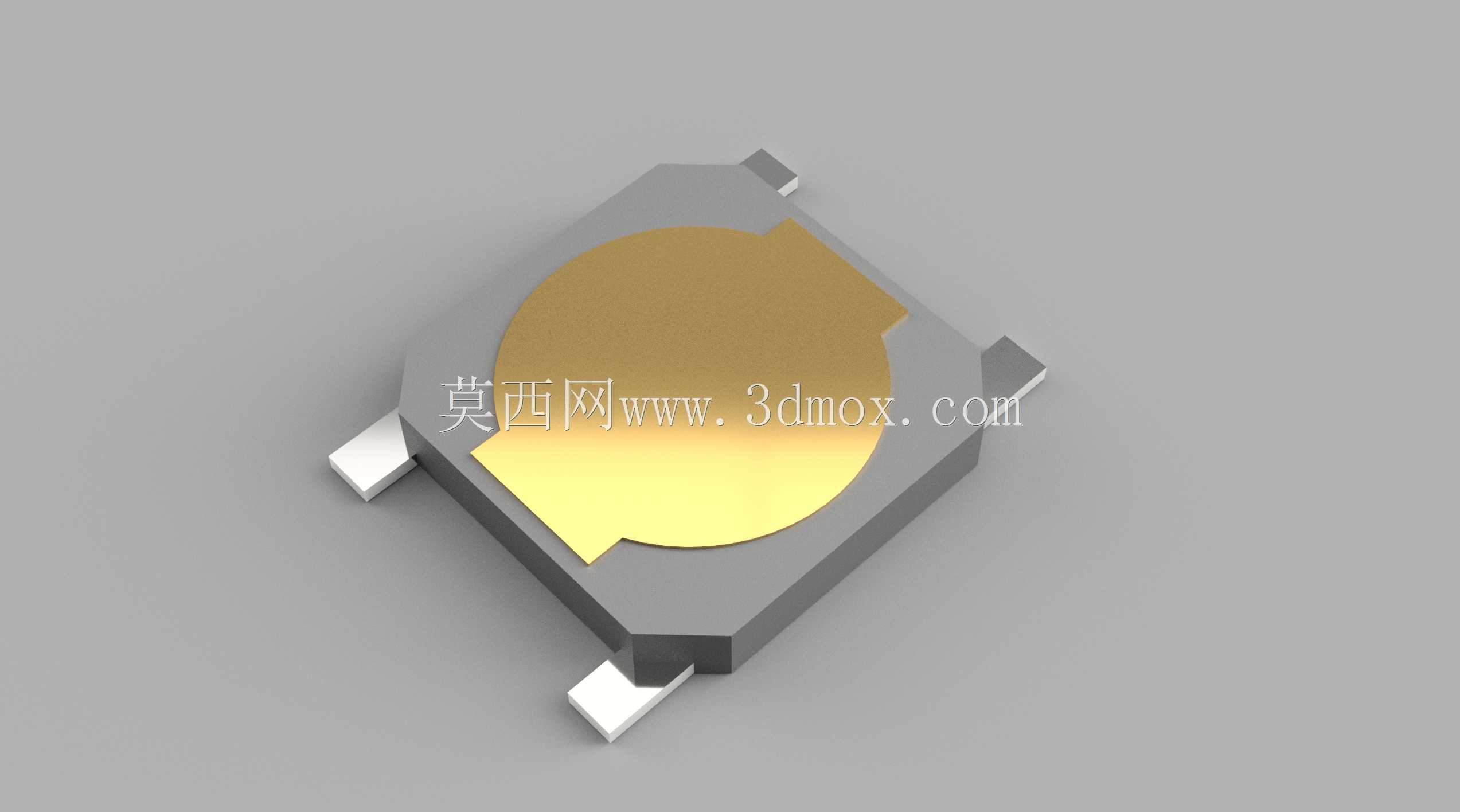

　　从结构上看，这类按键的基座多采用耐高温工程塑料模压成型，能够耐受回流焊过程中的瞬时高温，不会在焊接工序中出现基座变形、引脚移位的问题。四个对称分布的焊盘引脚从基座侧面向外伸出，贴装时与PCB焊盘完全贴合，既承担电气连接作用，也能提供足够的机械固定强度，应对日常按压产生的侧向冲击力。基座中央嵌装的圆形金属弹片是核心功能件，表面做镀金处理来降低接触电阻，同时抵御潮湿环境下的氧化锈蚀，弹片边缘做了弧形预压设计，未触发时保持向上拱起的状态，按压时发生弹性形变向下接触基座底部的静触点，松开后自动回弹复位，触发行程通常控制在0.1到0.3mm之间，触发力度集中在160gf到260gf区间，既能避免误触，也不会让操作者觉得按压生涩。

　　做结构布局时，首先要明确它的安装边界：器件整体呈方形轮廓，长宽尺寸通常在4mm到6mm区间，加上两侧伸出的引脚，PCB上需要预留的焊盘总宽度要比器件本体宽出1mm左右，焊盘间距要严格匹配引脚中心距，避免回流焊时出现立碑、偏移缺陷。器件上方要预留0.3mm以上的操作空间，外壳内侧的按压凸筋直径要小于弹片直径，边缘做圆角处理，防止长期按压刮伤弹片表面，凸筋的下压行程要控制在弹片额定行程的80%以内，避免过压导致弹片产生塑性变形，永久失去回弹能力。如果是用在经常接触汗液、水汽的设备上，还可以在弹片上方额外覆盖一层防水硅胶膜，不影响按压手感的同时提升防护等级。

　　这类按键的实际适用场景非常广泛，除了常见的蓝牙耳机、智能手环、迷你U盘这类消费电子产品，在微型数据采集模块、便携式检测仪器、小型工控板卡上也大量使用。它不需要复杂的安装结构，SMT产线可以直接批量贴装，大幅缩减整机组装工序，相比插件式轻触开关，能节省70%以上的板上占用空间。建模过程中要重点还原弹片的拱起弧度、引脚的弯折角度以及基座的倒角细节，这些特征不仅影响外观还原度，更直接关系到后续PCB封装设计、外壳干涉检查的准确性。比如引脚的厚度如果建模偏差0.1mm，就可能导致钢网开口设计不合理，出现焊接虚焊；弹片的最高点如果和实际尺寸不符，就可能出现外壳装配后按键常通，或者按压无响应的问题。

　　在电路设计层面，这类按键通常一端连接GPIO引脚，另一端接地，配合MCU内部上拉电阻就能实现输入检测，不需要额外外接外围元件，四个引脚中通常两个为一组连通端，布线时可以将同组引脚连接到同一网络，进一步提升焊接可靠性。即使其中一个焊盘出现虚焊，另一组引脚仍能保证电气连通，降低生产不良率。长期使用场景下，这类按键的机械寿命通常能达到10万次以上，金属弹片的抗疲劳性能足以支撑消费电子全生命周期的使用需求，针对工业场景使用的型号，还会通过加厚弹片、提升基座材质耐温等级的方式，将寿命提升到50万次以上。
