WS2812B白色LED灯条结构设计

　　在做小型桌面设备的状态指示、3D打印外壳的氛围光效、DIY机械键盘的底灯改造时，经常会碰到需要逐点控光的场景，普通单色灯带只能整段统一亮灭，没法实现流水、呼吸、单点变色这类效果，WS2812B这类集成了控制电路的LED灯珠就成了这类项目里最常用的发光元件。这次建模的这款白色WS2812B灯条，基材宽度为12毫米，每延米排布144颗灯珠，属于高密度的灯带规格，适合对灯光细腻度有要求的紧凑安装空间。

　　从结构上看，单颗WS2812B采用5050封装尺寸，也就是长宽均为5毫米的表贴元件，灯珠内部除了RGB三色发光芯片，还集成了整形电路、稳压模块和串行数据接口，不需要额外搭配限流电阻和驱动芯片，只需要一根信号线就能串联控制整串灯珠。建模时首先要还原的是灯珠的引脚布局：四个焊盘分别对应电源正、数据输入、数据输出和电源地，其中数据输入和输出引脚在灯珠两端有明确的方向区分，灯珠表面的箭头标识就是信号流向，布线时如果接反，后续的灯珠将无法接收控制信号。

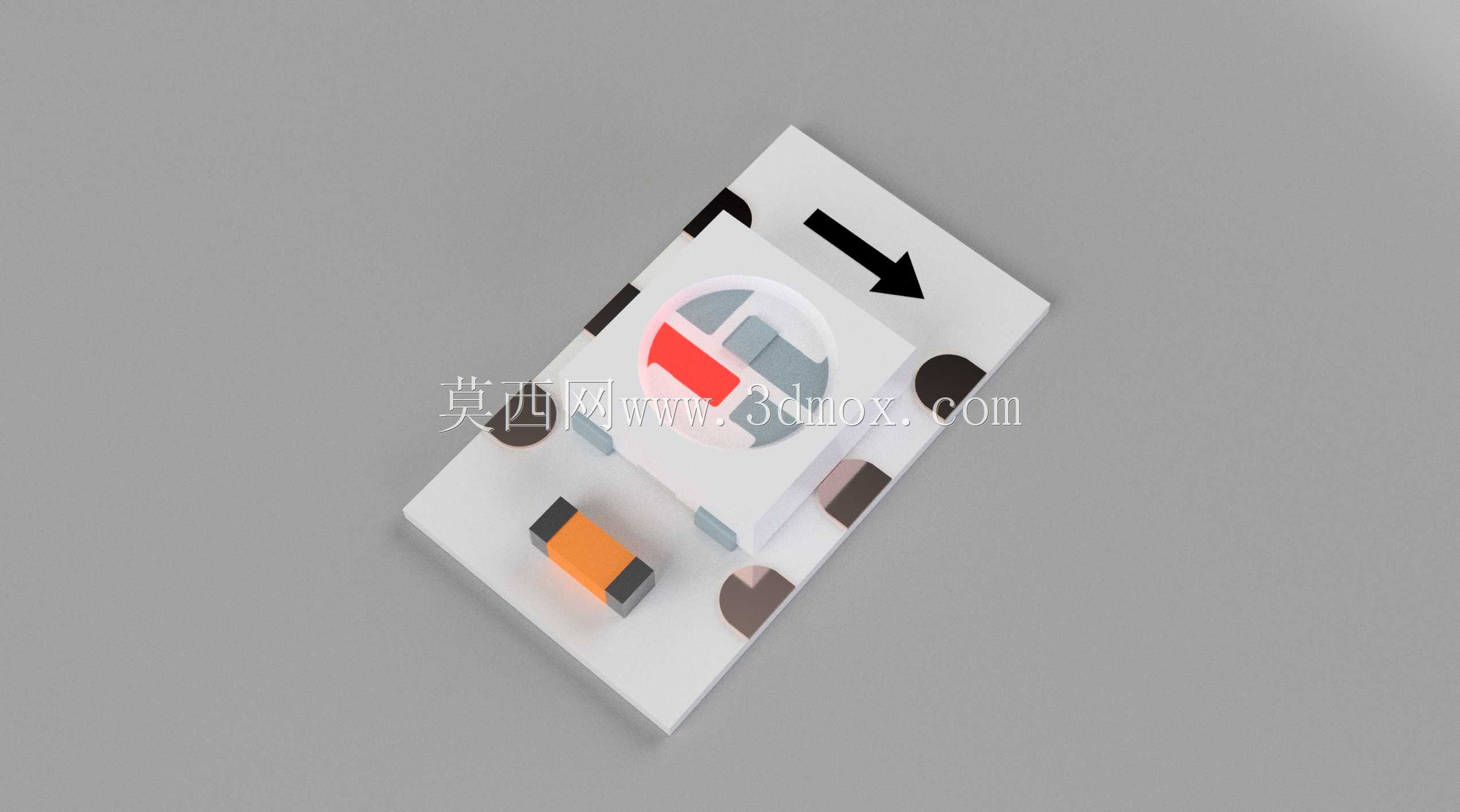

　　12毫米宽的白色FPC柔性板是这款灯带的载体，板厚通常在0.2到0.3毫米之间，表面的白色阻焊层一方面可以反射灯光，减少灯珠侧面的光损，另一方面也能在弯折时保护内部铜箔线路。每米144颗的排布密度意味着灯珠中心间距约为6.94毫米，相比每米30颗、60颗的常规规格，高密度排布在显示文字、简单图案时不会有明显的颗粒感，近距离观看的光效过渡也更顺滑。但高密度也带来了散热和供电的问题：单颗全亮时的工作电流约为60毫安，整米144颗全白满载的电流接近8.6安，因此在实际安装时，不能只从灯带一端供电，通常每隔30到50厘米就需要补充供电，避免线路压降导致末端灯珠亮度不足、颜色失真。建模时也需要在FPC板上预留出剪切口的位置，这类灯带一般每1颗或每3颗灯珠为一个剪切单元，剪切口处会露出焊盘，方便后续接电和续接。

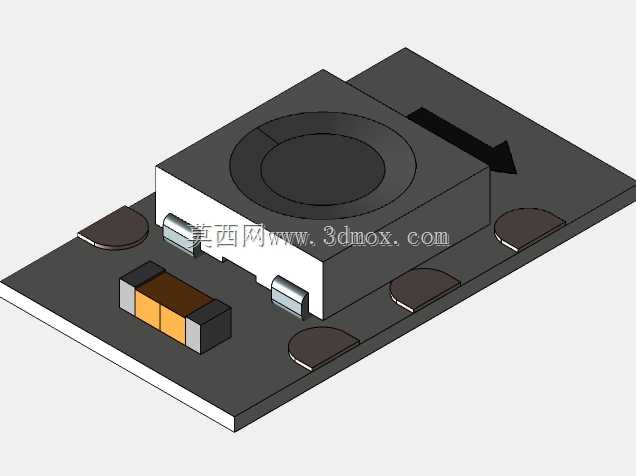

　　在安装边界方面，12毫米的宽度刚好可以嵌入多数铝型材灯槽的卡槽内，配合磨砂灯罩可以把点光源柔化成均匀的面光源。由于灯带背面自带背胶，粘贴时要保证安装面平整、无油污，否则长时间使用后容易出现翘边脱落。如果是安装在发热较大的设备外壳内部，比如3D打印机的热端附近、机箱的显卡旁，需要注意灯带的工作温度范围，普通WS2812B的耐受温度在-20到60摄氏度之间，长期处于高温环境会加速灯珠光衰，甚至损坏内部控制芯片。建模时还还原了灯珠表面的光学透镜结构，5050封装的顶部有一个方形的聚光透镜，发光角度约为120度，在做设备状态指示时，这个角度可以保证正面和侧面都能清晰看到灯光颜色，不需要额外加装导光件。

　　从设计思路上来说，这类灯带的三维建模重点不在于复杂的曲面，而在于准确还原元件的装配关系和安装尺寸：比如焊盘的间距要和实际封装一致，方便后续直接导出PCB布局图；FPC板的弯折半径要符合工艺要求，不能小于板厚的5倍，避免内部铜箔断裂；灯珠的高度要控制在1.5毫米以内，保证贴入灯槽后不会顶到灯罩。在做设备结构设计时，提前把灯带模型装配进去，可以提前检查灯光的照射范围、灯带和其他结构件是否存在干涉，比如在设计带灯效的机柜面板时，要确认灯带和面板的距离、灯罩的厚度，避免出现亮斑或者光线不均匀的问题。

　　在实际项目应用中，这类高密度灯带还常被用来做小型摄影棚的补光、智能鱼缸的背景灯、电竞桌的环绕灯效，由于支持单灯寻址，只需要一个单片机IO口就能输出复杂的灯光动画，不需要复杂的驱动电路。建模时区分了FPC板、灯珠透镜、引脚焊盘、背面背胶等不同结构部分，每个部分的尺寸都参照实物规格绘制，既可以用于设备装配时的干涉检查，也可以用来渲染产品的灯光效果展示图，帮助结构工程师在设计阶段就直观评估最终的光效呈现。
