WS2812B窄版白光LED灯带单元结构

　　在做小型创客装置、桌面3D打印机的腔体补光、小型自动化设备的状态指示条时，经常会遇到安装空间局促的问题——常规12mm宽度的灯带塞不进预留的10mm宽走线槽，要么强行挤压破坏表层阻焊，要么得额外开槽扩宽安装位，拖慢整体装配节奏。这款10mm宽度的WS2812B灯条单元，正是针对这类窄空间安装场景做的适配设计，每延米排布30颗独立可控LED，兼顾了照明密度与布线余量。从结构上看，单颗灯珠集成了控制电路与发光芯片，不需要额外外挂限流电阻或驱动IC，供电与信号走同一组串行链路，首尾预留的+5V、DIN、DO、GND焊盘分别对应电源输入、信号输入、信号转发与接地，多段拼接时只需要将前一段的DO引脚对接后一段的DIN引脚，就能完成信号级联，

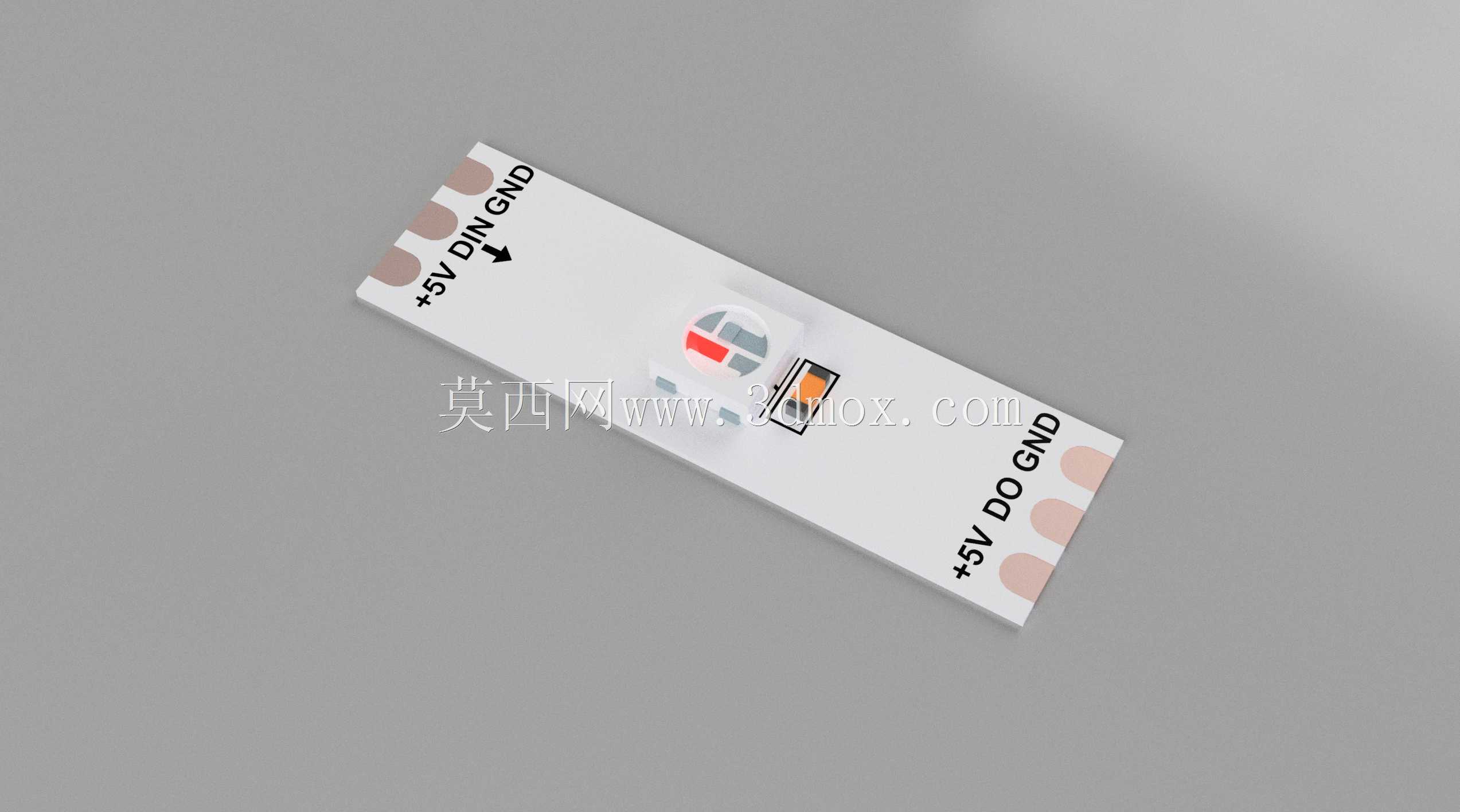

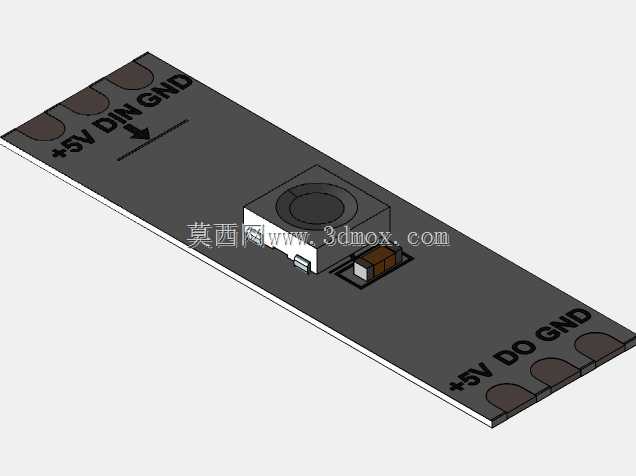

　　整组灯带仅占用控制器一个IO口即可实现全彩寻址控制。本次建模还原了单段灯带的完整物理形态：基板采用白色FR-4玻纤板，边缘做了圆角处理避免装配时割伤线材，焊盘位置预留了足够的上锡空间，既可以手工焊接导线，也能适配贴片接插件的快速压接。灯珠本体的光学透镜部分做了弧面凸起建模，还原了真实灯珠的出光角度特征，周边的贴片电容、限流元件也按照实际封装尺寸等比例还原，没有做简化省略，方便结构工程师在做整机装配干涉检查时，准确预判灯带与周边壳体、线槽的间隙。在实际设备应用中，这类窄版灯带常被嵌入3D打印机的型材槽内，作为打印平台的补光源，帮助摄像头清晰捕捉首层打印状态；也会安装在小型工控柜的柜门内侧，开门时自动点亮照亮柜内接线端子；

　　在DIY电子沙盘、动态模型场景里，它可以被藏在建筑模型的屋檐下、轨道旁，通过编程实现流水灯、呼吸灯效果，模拟霓虹、车流灯光。设计建模过程中，重点核对了安装边界尺寸：整板宽度严格控制在10mm，适配市面上主流的10mm宽铝型材走线槽、背胶卡槽；灯珠与周边元件的高度差控制在2mm以内，即使贴在透明灯罩内侧，也不会出现元件顶到灯罩的问题。基板两端的焊盘间距做了标准化对齐，多段拼接时不需要额外偏移对位，沿直线排布就能保持灯珠间距均匀，避免出现亮斑疏密不一的情况。和每米60灯的高密度版本相比，每米30灯的排布在满足基础照明、指示需求的前提下，降低了单位长度的功耗，整米满载电流约1.8A，普通USB供电接口就能驱动短段灯带，

　　不需要额外选配大功率电源，对于低功耗的便携设备、小型桌面装置更加友好。建模时也还原了灯带的分板特征，段与段之间的邮票孔连接位做了细节刻画，实际使用时可以沿着分板痕徒手掰断，不需要借助裁切工具，灵活适配不同长度的安装需求。对于结构设计人员来说，这个三维模型可以直接导入整机装配体，用来核对灯带安装槽的开槽宽度、深度，确认灯罩与灯珠的安全距离，提前规避装配后出现的光线不均、元件挤压、线材干涉等问题；电子选型人员也可以通过模型直观确认焊盘位置与封装尺寸，提前规划接线走向与固定方式，减少打样阶段的反复修改。
