商用门店挂装式空气幕结构设计

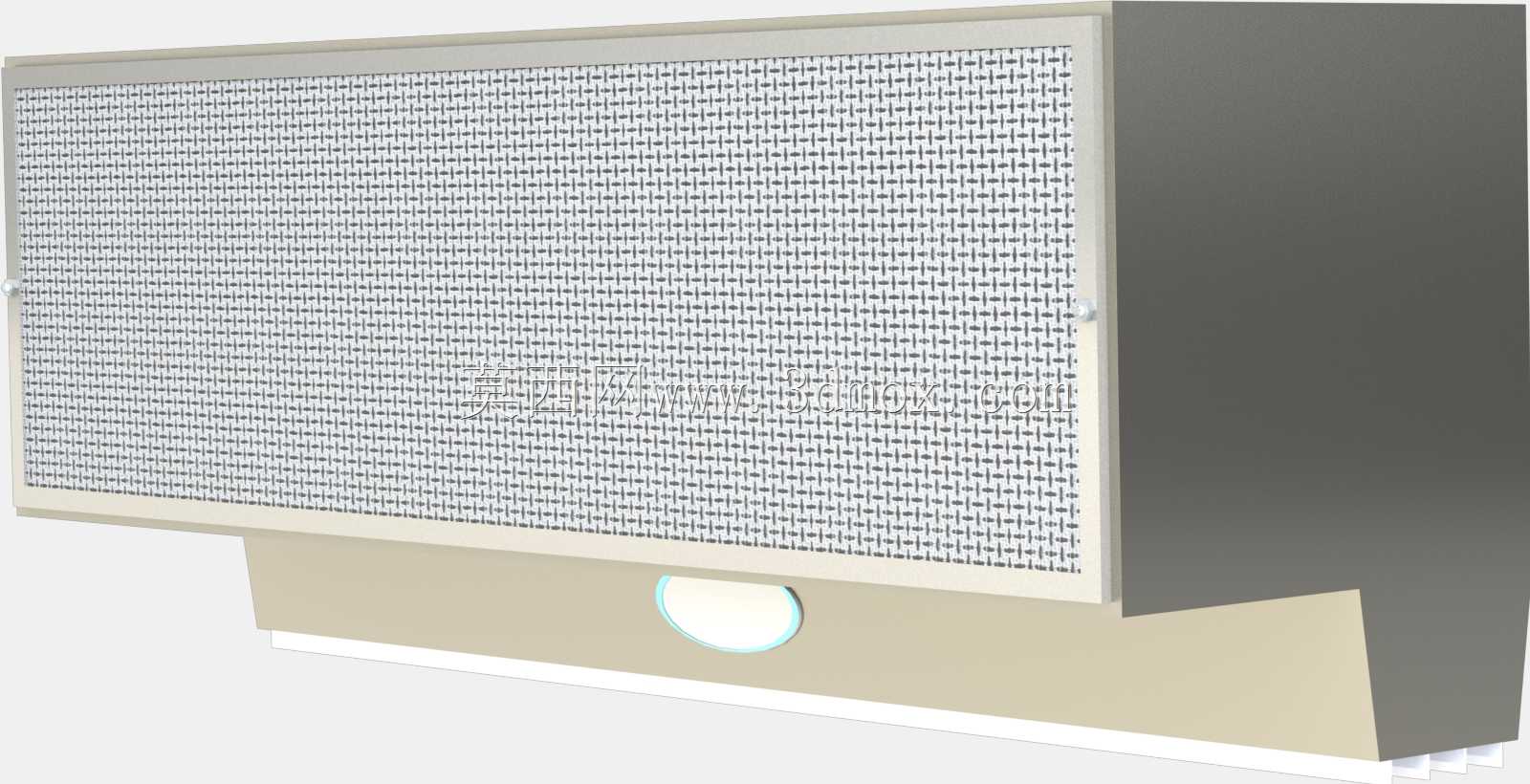

这类挂装式空气幕的核心应用场景集中在餐饮门店、食品零售店的出入口上方，日常运行时通过高速向下喷射的均匀气流，在门洞位置形成一道透明的空气隔离屏障，不需要设置实体门体就能阻断室内外空气的无组织对流，既可以减少夏季空调冷量、冬季采暖热量的外泄损耗，也能阻挡室外的飞虫、浮尘直接进入室内，适配人员频繁进出、不便常关店门的经营场景。从结构设计逻辑来看，设备整体采用长条形薄型箱体布局，主体框架做了直角折边处理，外壳选用钣金折弯焊接成型，表面做哑光喷塑处理，兼顾结构强度与商用场景的耐脏易清洁需求；正面出风区域覆盖整面整流格栅，格栅采用密集交叉网孔结构，作用是将风机送出的紊流梳理成均匀垂直的层流气幕，避免局部气流紊乱导致隔离效果出现缺口，格栅通过侧边的快拆卡扣固定，日常维护时不需要拆解整机就能拆下清洁积尘。设备下部的突出段整合了风机安装腔与电气控制模块，正面预留的圆形区域是状态指示与操作按键的安装位，安装时直接通过背部的挂装挂件固定在门洞上方的墙体或门头横梁上，安装边界需要匹配门洞的实际宽度，设备长度略大于门洞净宽，保证气幕可以完全覆盖门洞通行区域，挂装高度通常适配2.5米到3.5米的常规门店门洞高度，气流射程刚好覆盖门洞全高，不会出现气流提前扩散导致的隔离失效问题。内部结构上，设备采用贯流风轮作为送风核心，相比离心风机，贯流风轮可以在长条形箱体内实现整段长度上的均匀出风，运行噪音更低，更适合面向顾客的商用场景；风轮两端通过轴承座固定在箱体侧板上，驱动电机内置在箱体侧腔，通过减震胶垫与箱体连接，减少运行时的振动传递与共振噪音。箱体背部预留了进线孔位，方便现场布线接入市电，底部的导流边做了向内收的斜角处理，引导气流垂直向下射出，避免出风角度偏斜导致气幕向室内或室外侧偏移。设计时还需要考虑设备的维护便利性，箱体侧盖采用螺丝固定，拆开后就能直接接触到风轮、电机与控制电路板，不需要整体拆卸设备就能完成常规检修与部件更换，适配商用设备长期高频运行的维护需求。
