FL205菱形带座外球面轴承结构

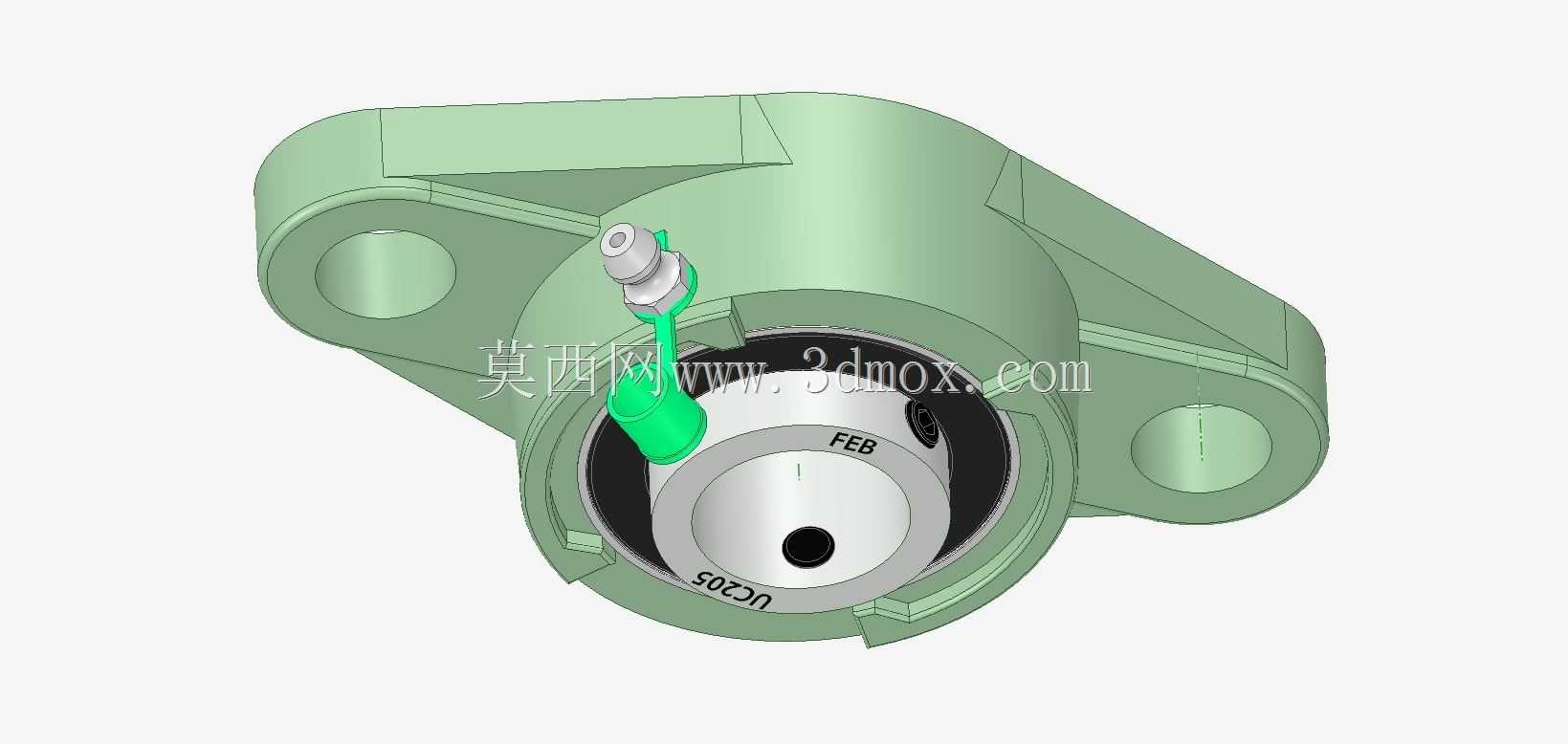

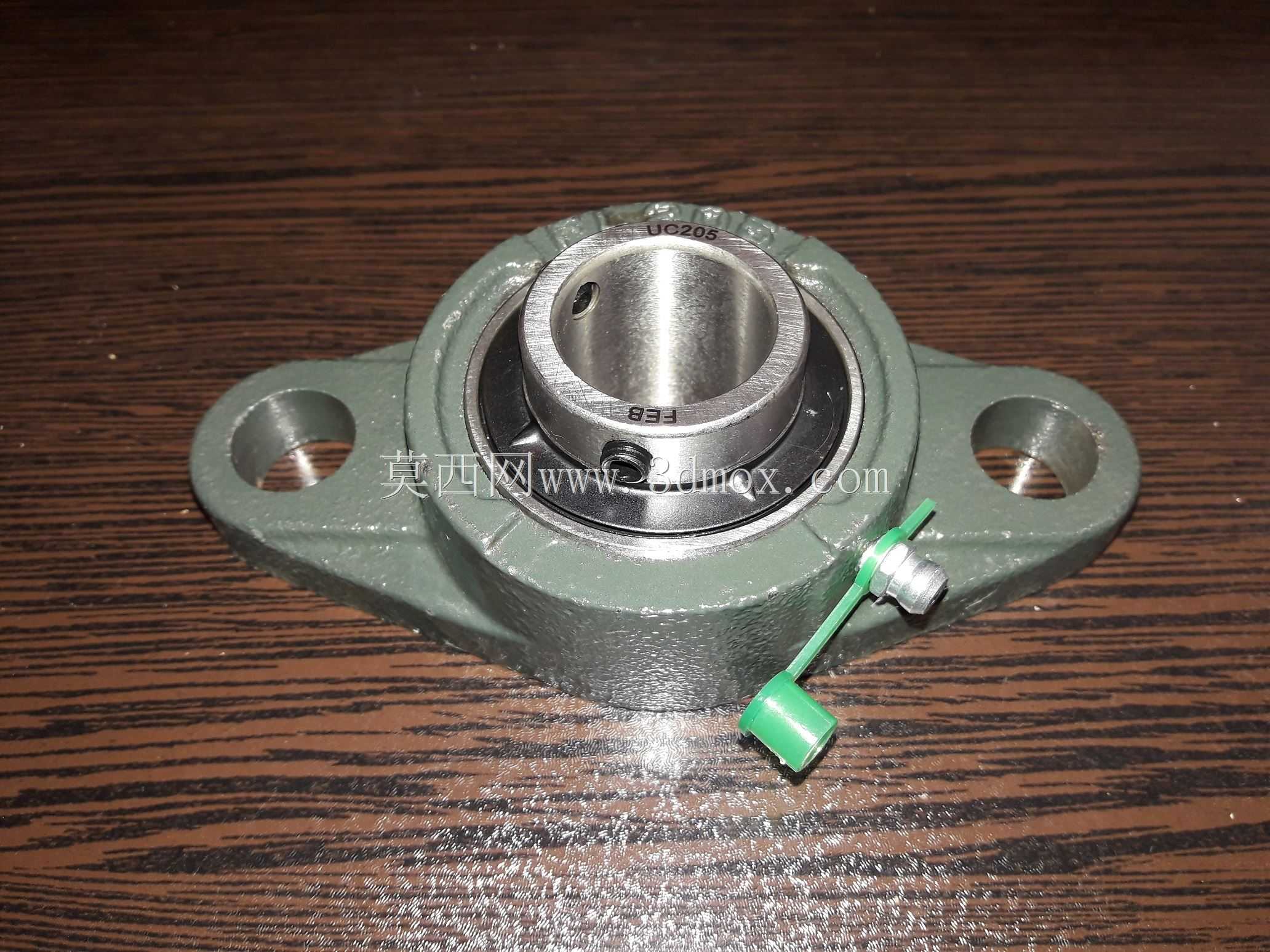

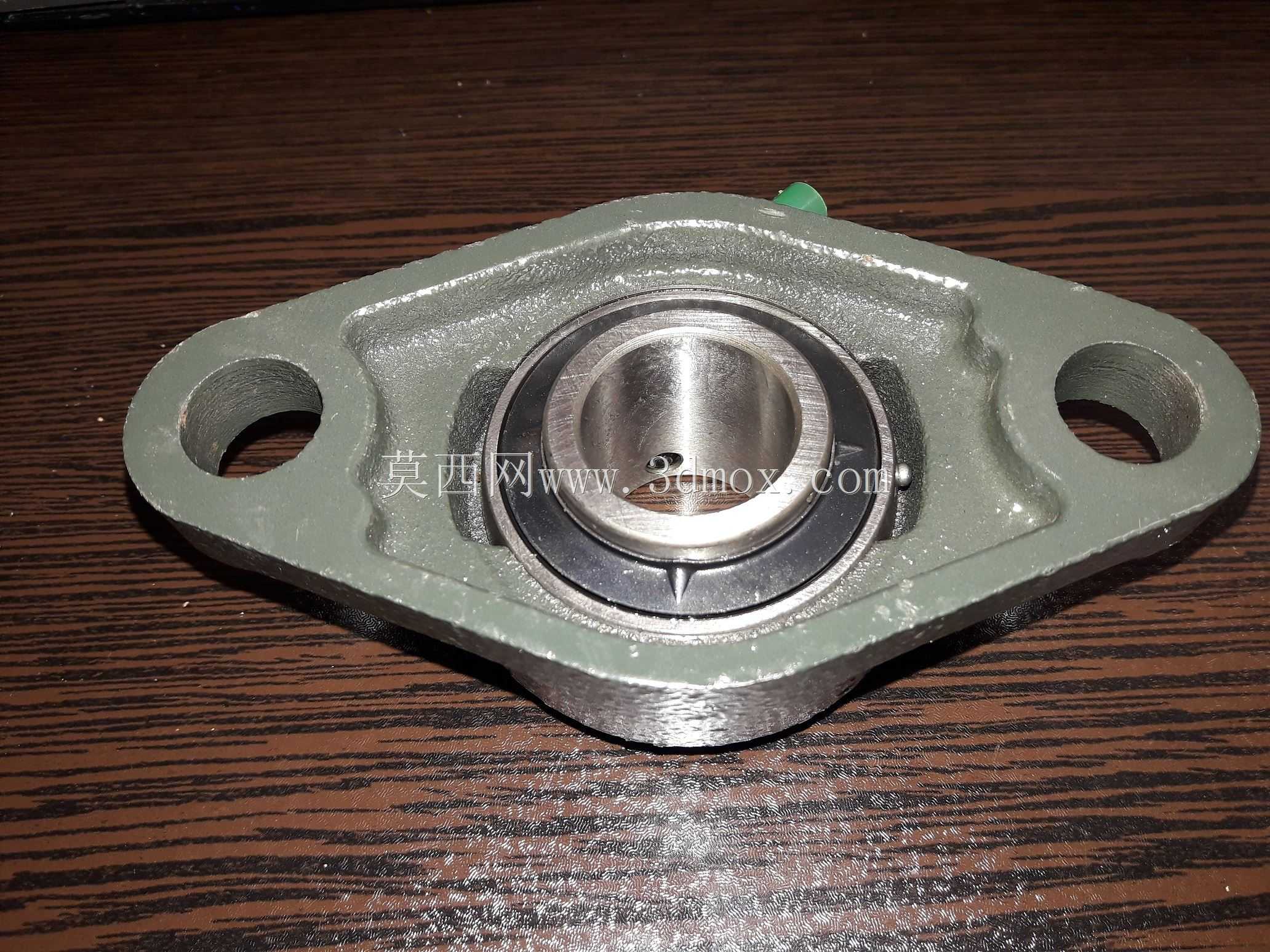

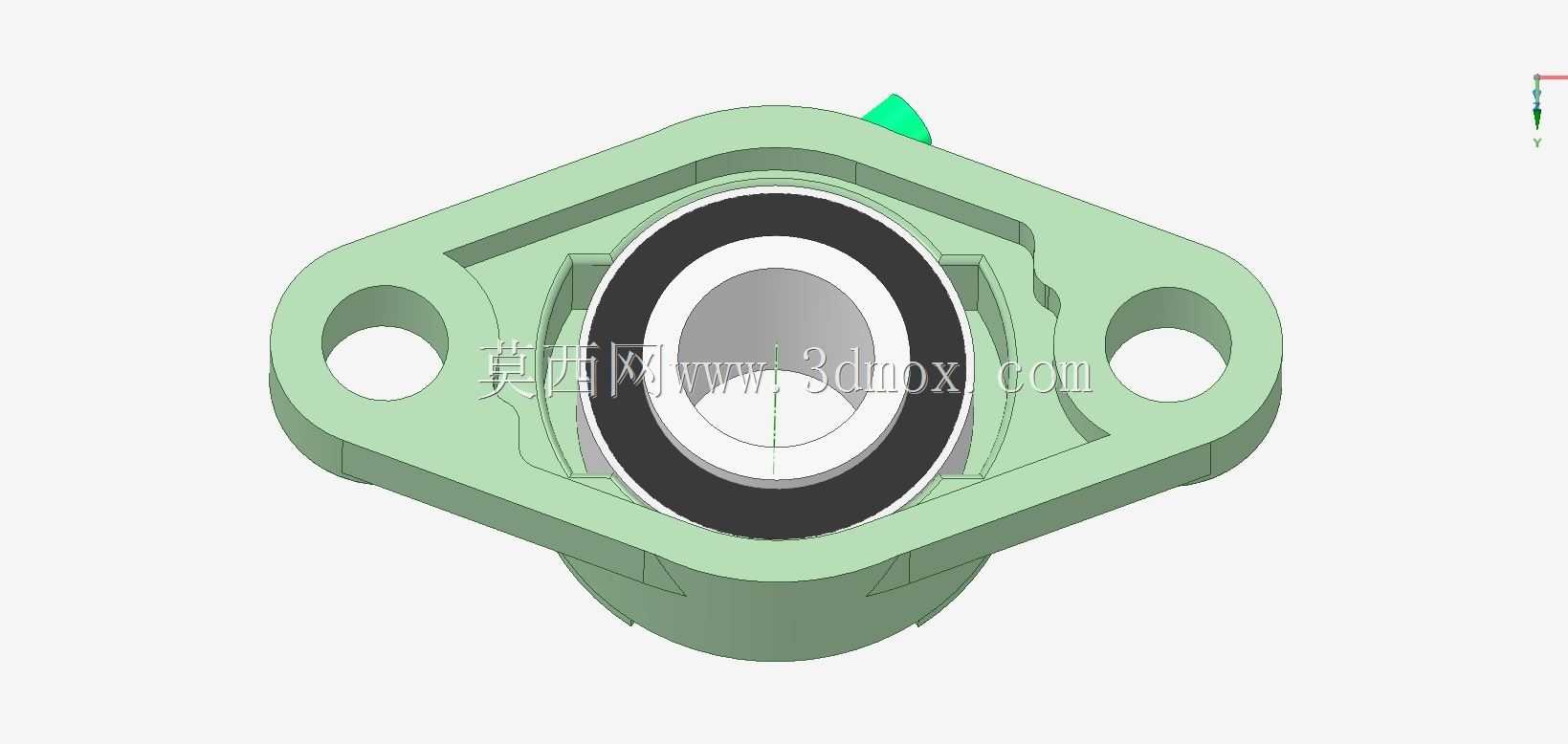

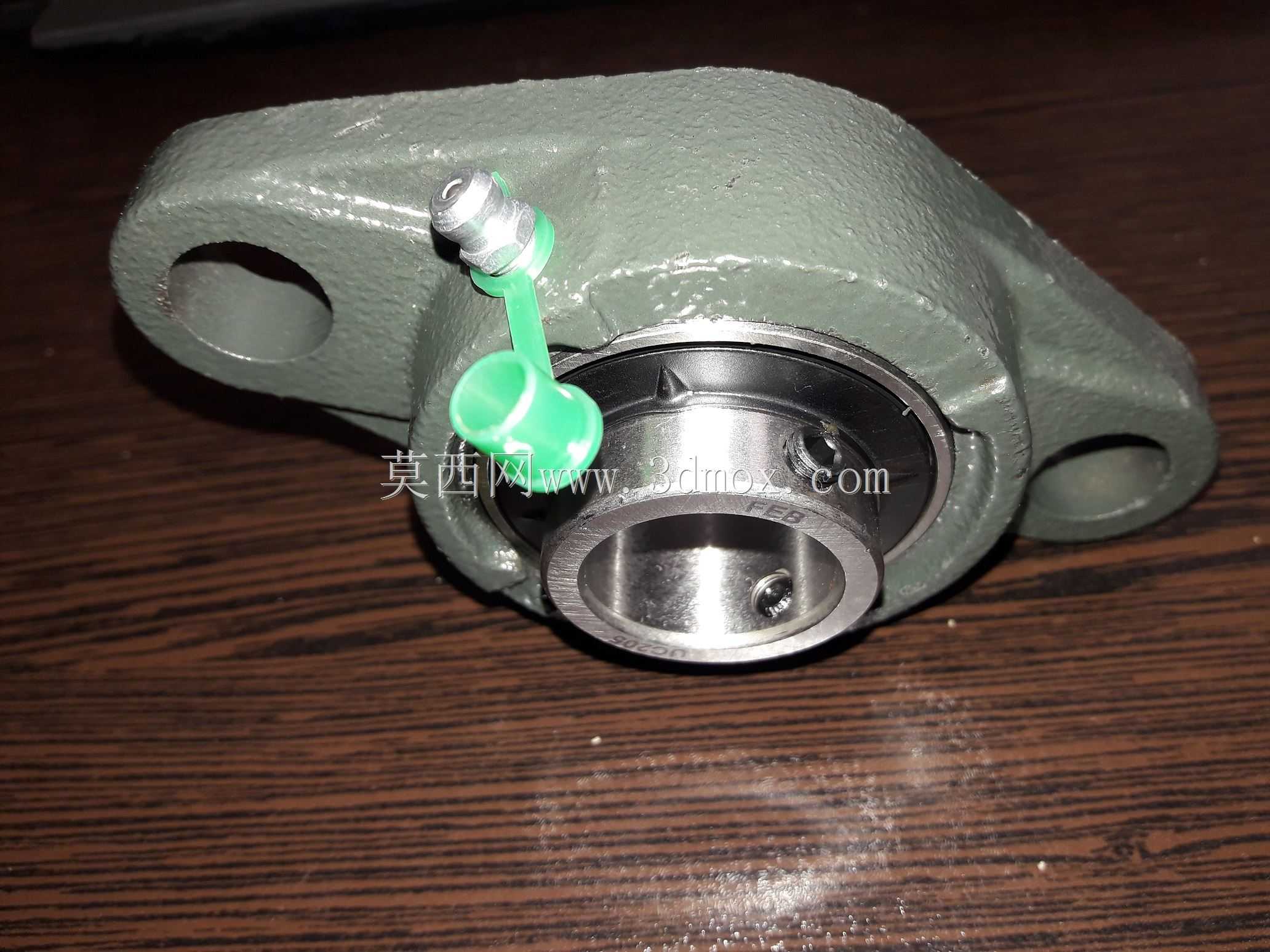

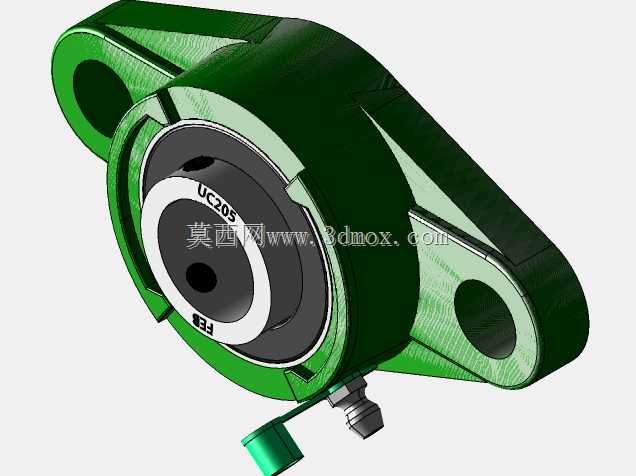

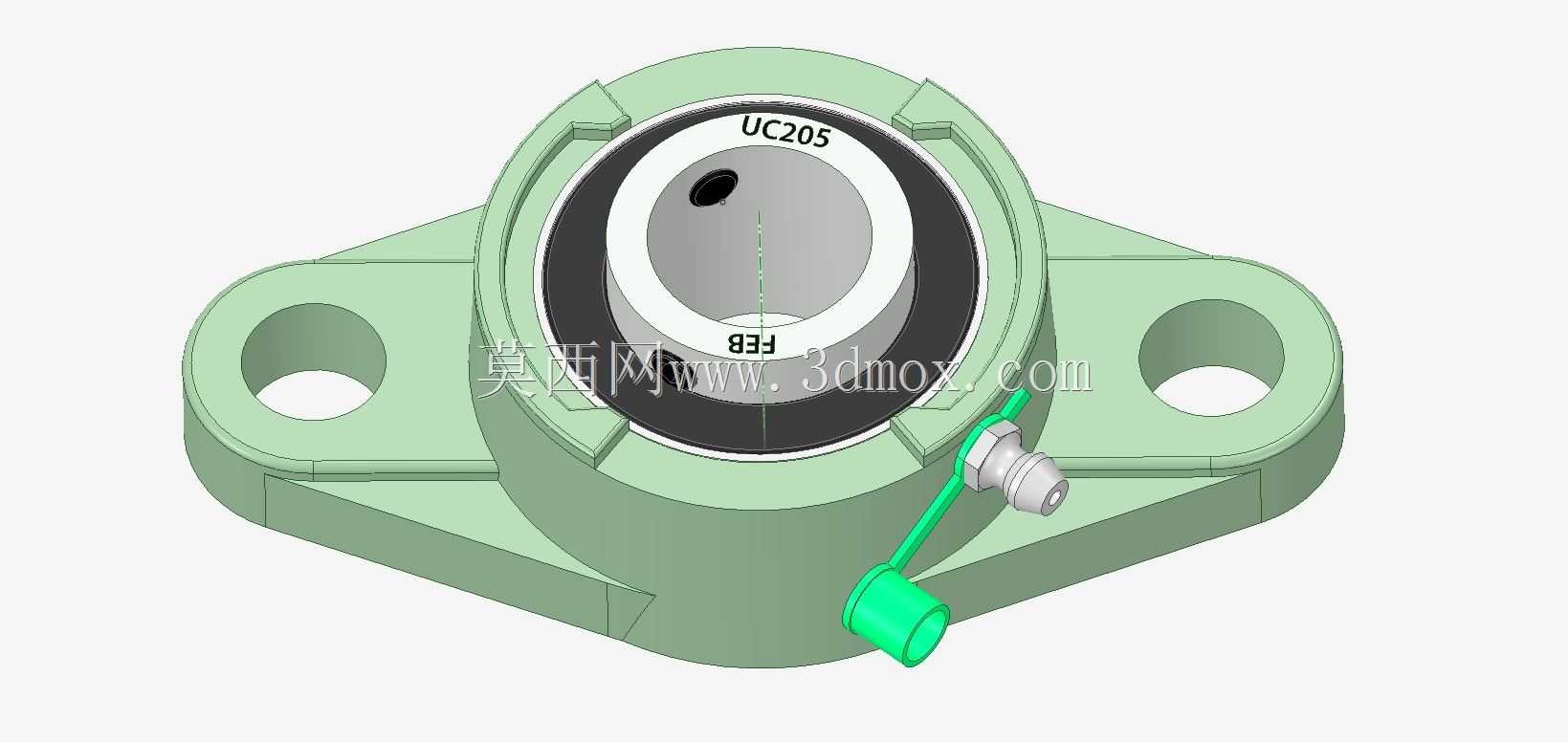

在轻工输送线、小型农机、食品加工设备的传动布局中，这类菱形法兰式带座外球面轴承的出镜率极高，它不需要额外加工复杂的安装基座，仅需通过两个安装孔即可完成轴系的径向支撑固定，适配安装面为平面的各类机架结构，相比立式座轴承更适合侧边安装、空间紧凑的布局场景。从结构设计来看，该部件将外球面球轴承与菱形铸造轴承座整合为一体，轴承内圈带有顶丝结构，装配时可直接锁紧在光轴上，不需要额外加工轴肩定位，对轴的加工精度容忍度较高，能适应一定范围内的轴加工误差，同时轴承外圈的球面结构与座体内腔的球面配合，可自动补偿轴安装时产生的同轴度误差、运行过程中出现的轴挠曲变形，避免轴承出现卡滞、偏磨的问题。轴承座采用铸铁材质铸造而成，两个菱形支耳对称分布在轴承主体两侧，安装孔为通孔设计，适配螺栓穿过直接锁紧在安装面板上，安装孔的中心距、座体的整体厚度都经过标准化设计，可直接替换同型号的同规格产品，不需要重新调整安装位的尺寸。座体的球面内腔与轴承外圈的配合面经过精加工，保证调心动作顺畅的同时，不会出现过大的配合间隙导致支撑刚性不足。轴承自带的注油嘴可直接连接黄油枪补充润滑脂，不需要拆解轴承即可完成日常维护，适配长期连续运行的工况，能有效降低运维的拆装工作量。在实际选型应用中，这类轴承主要承受径向载荷，也可承受一定程度的轴向载荷，通常用于转速不超过每分钟三千转的中低速传动场景，比如皮带输送机的托辊支撑、小型风机的转轴固定、包装设备的辊筒轴支撑等场景。建模过程中需要重点关注几个关键尺寸边界：一是两个安装孔的中心距，这直接决定了安装时能否与机架上的预制孔对齐；二是内圈的内径尺寸，决定了适配的轴径规格；三是座体的总厚度，即安装面到轴承内圈端面的距离，这会影响轴系的轴向安装空间预留；四是注油嘴的伸出位置与角度，需要避免安装后注油嘴被周边结构件遮挡，导致无法加注润滑脂。另外轴承两侧的密封结构是内置的接触式密封圈，建模时要还原密封圈的唇口结构，保证模型在做装配干涉检查时，能准确判断密封圈与周边部件是否存在剐蹭。这类带座轴承的设计核心是在保证支撑刚性的前提下，尽可能降低安装与维护的难度，同时通过球面调心结构抵消安装与运行中的误差，提升整体传动系统的可靠性，不需要像普通深沟球轴承那样额外加工轴承座、端盖、密封件等配套零件，可直接采购后装配使用，大幅缩短设备的设计与装配周期。
