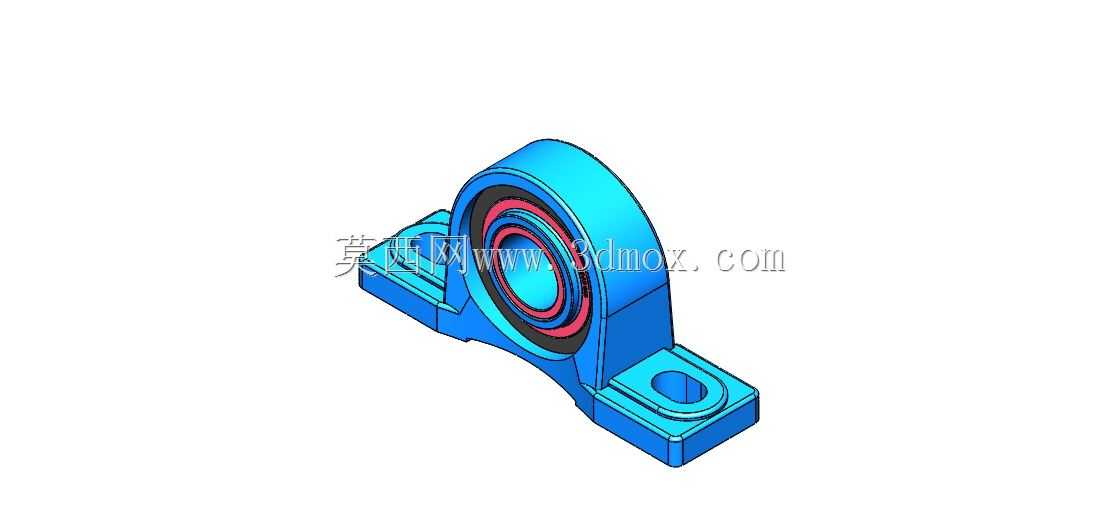

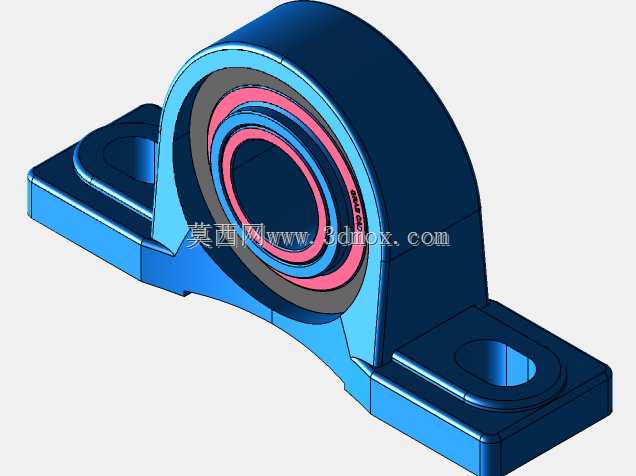

带立式安装座的外球面带座轴承结构

日常做输送线、小型传动设备改造时，这类带立式安装座的轴承是选型清单里的高频件，很多刚入行的设计新人容易把它和普通剖分式轴承座混淆，实际上两者的安装逻辑、适用场景差别不小。这类带座轴承的核心应用场景集中在中低速、轻载的传动链路里，比如轻工生产线的辊筒支撑、小型农机的传动轴定位、非标自动化设备的从动轮转轴固定，它不需要额外加工复杂的轴承安装腔体，直接通过底座两个安装孔锁在设备机架的安装面上即可，能大幅降低机架的加工精度要求，很多现场改造项目里，工人不需要上镗床加工轴承孔，只要在型材或钢板上打两个对应孔径的安装孔就能完成装配，对现场施工的友好度很高。从功能特性来看，它自带的外球面轴承内圈有顶丝结构，装配时可以直接把内圈锁在转轴上，允许转轴存在小范围的同轴度偏差，这一点对长跨距的多辊筒输送线尤其重要——长辊筒加工时难免存在轻微的轴头跳动，多段机架拼接也会有安装误差，这类轴承的自调心特性可以抵消这类偏差，避免轴承在运行中出现别劲、过早磨损的问题。设计这类结构的三维模型时，首先要卡准安装边界：底座两个安装孔的中心距是核心安装尺寸，要和常用的型材安装孔位、行业通用的安装尺寸匹配，不能随意设定孔距，否则现场安装时会出现孔位对不上的问题；轴承内孔的公差要按照过渡配合选取，既保证顶丝锁紧后内圈和转轴不会打滑，又能在维护时顺利拆下转轴，不会出现锈死抱死的情况。外形上，轴承座的底座要做足够的厚度加强，安装孔位置要设计沉头结构，让内六角螺栓安装后头部不会突出底座平面，避免和机架安装面出现间隙；轴承外圈和座体的配合面要设计成球面贴合结构，保证调心动作顺畅，同时要预留密封圈的安装槽位，避免粉尘、切削液进入轴承内部。实际选型时还要注意，这类轴承的径向承载能力比同规格的深沟球轴承略低，不适合重载冲击的工况，比如破碎机、重型压力机的主轴支撑就不能选用这类结构，但在轻载传动的场景里，它的装配效率、维护便捷性远高于普通嵌入式轴承，日常维护时只要定期通过油杯加注润滑脂，不需要拆解整个座体就能完成保养，能大幅降低设备的运维停机时间。建模过程中还要注意安装面的平面度要求，底座和机架接触的底面不能做凸起结构，要保证整个面贴合平整，否则锁紧螺栓时会导致座体变形，卡滞轴承的旋转动作；轴承两端的密封盖要和内圈保留合适的间隙，既不能摩擦内圈产生额外阻力，又要能阻挡外界杂物进入轴承滚道。
