对称锥齿轮差速传动机构结构设计

项目分类:3D模型 发布时间:2021-09-18 ID:275187
  • 对称锥齿轮差速传动机构结构设计
  • 对称锥齿轮差速传动机构结构设计
  • 对称锥齿轮差速传动机构结构设计
  • 对称锥齿轮差速传动机构结构设计
  • 对称锥齿轮差速传动机构结构设计
  • 对称锥齿轮差速传动机构结构设计
  • 对称锥齿轮差速传动机构结构设计

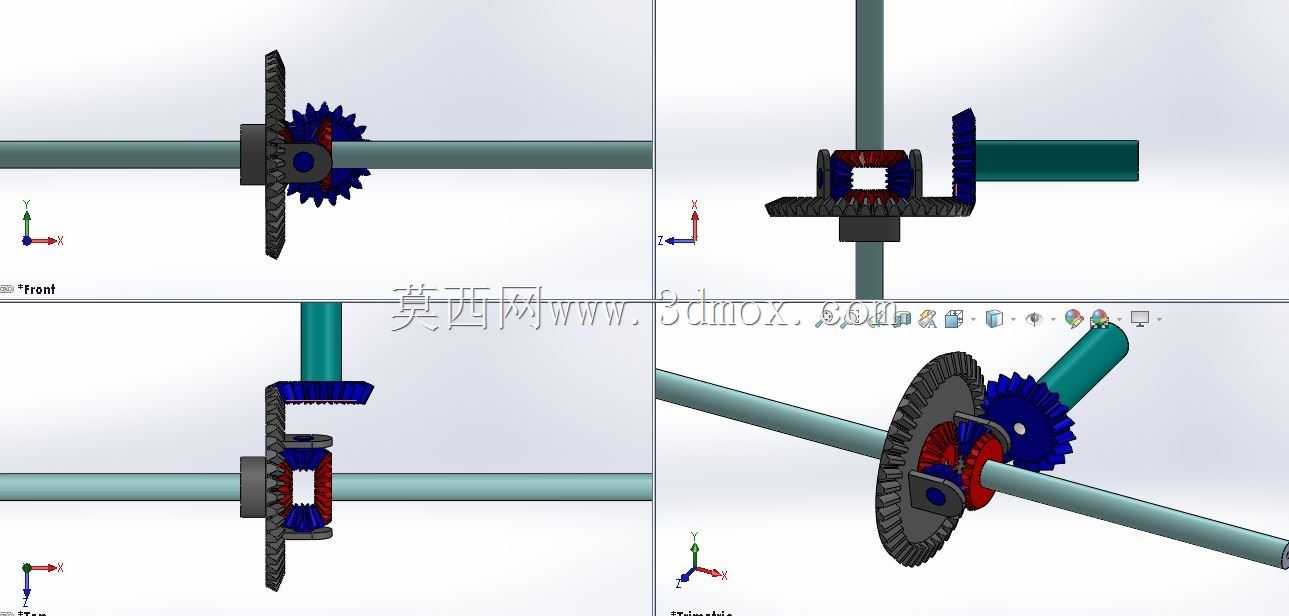

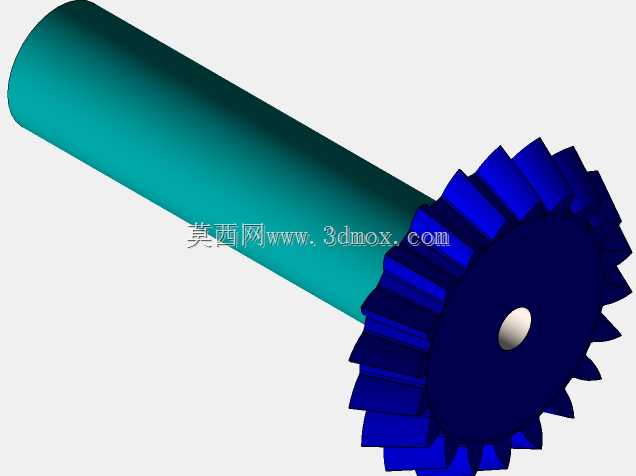

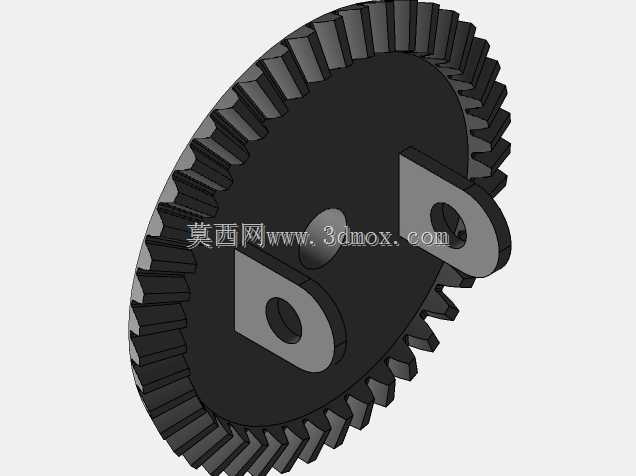

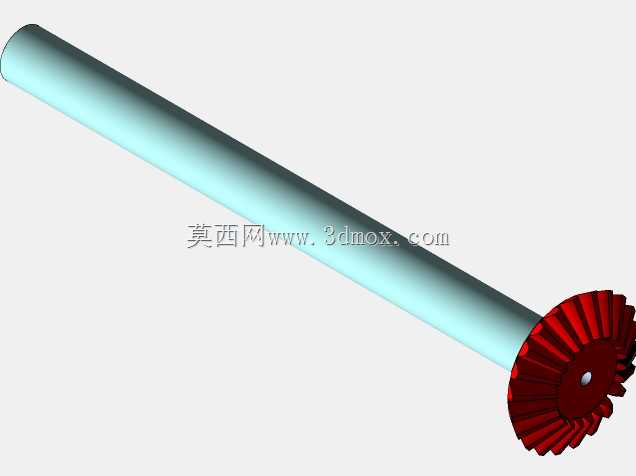

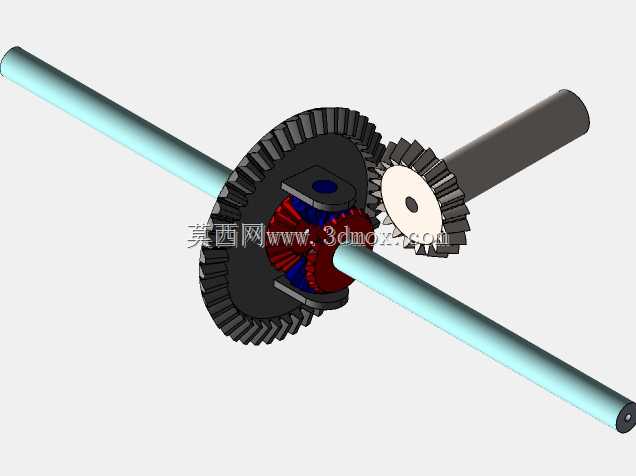

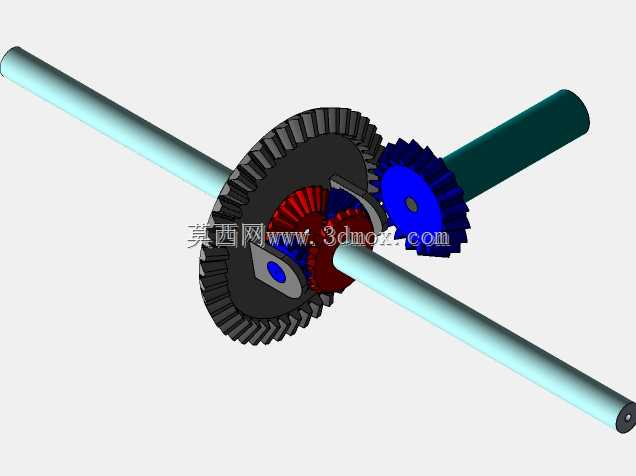

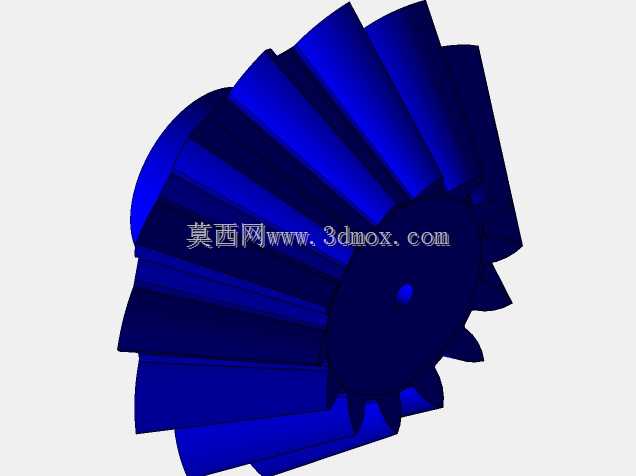

这套差速传动机构主要应用于需要两侧输出轴存在转速差的动力传递场景,最常见的是乘用车辆、非道路作业机械的驱动桥内部,也可用于部分双轮驱动的工业输送设备、小型行走机具的动力分配单元,核心作用是在动力输入持续稳定的前提下,允许两侧输出半轴以不同转速旋转,抵消转弯、路面起伏、两侧附着条件差异带来的运动干涉,避免轮胎或行走轮出现滑磨、扭矩异常冲击的问题。从结构组成来看,整套机构包含主传动从动锥齿轮、差速器壳体、十字行星齿轮轴、四个行星锥齿轮、两个对称布置的半轴锥齿轮,以及贯穿两侧的输出半轴,输入动力通过与主减从动锥齿轮啮合的主动锥齿轮传递至差速器壳体,带动壳体整体旋转,再通过行星齿轮轴将动力传递给行星齿轮,最终由行星齿轮与半轴齿轮的啮合将动力分配至两侧半轴。设计过程中首先要匹配主减速比对应的锥齿轮啮合参数,确定从动锥齿轮的分度圆直径、齿形角、螺旋角,保证啮合重合度满足额定扭矩传递的强度要求,差速器壳体的安装止口需要与主减从动齿轮的定位止口严格同轴,避免高速旋转时出现动平衡超差的问题。行星齿轮轴的十字交叉结构需要保证四个行星齿轮的安装孔位同轴度、垂直度公差在0.02mm以内,防止齿轮啮合出现偏载,行星齿轮背部与差速器壳体之间预留的垫片安装间隙,需要控制在0.15-0.3mm之间,既保证齿轮转动灵活,又避免轴向窜动量过大带来的啮合冲击。两侧半轴的安装边界需要匹配差速器总成在驱动桥壳内的安装空间,半轴的花键参数与半轴齿轮内花键完全匹配,花键配合长度要满足最大扭矩传递时的挤压强度要求,半轴伸出端的轴径、轴承安装位尺寸需要与桥壳内的支撑轴承适配,保证旋转过程中的支撑刚度。差速器工作时,直线行驶工况下两侧半轴阻力一致,行星齿轮仅随壳体做公转运动,不发生自转,两侧半轴转速与差速器壳体转速相同,动力平均分配至两侧;当车辆转弯或两侧行走轮行驶路径长度不一致时,两侧半轴受到的阻力出现差值,行星齿轮在随壳体公转的同时绕自身轴线自转,实现两侧半轴的转速差,此时两侧半轴的转速之和始终等于两倍的差速器壳体转速,保证动力传递不中断。设计时还需要考虑齿轮的润滑通道,差速器壳体上预留的油孔需要正对齿轮啮合区域,保证齿轮运转时润滑油能够进入啮合面与行星齿轮支撑面,减少磨损,整套机构的外形轮廓需要完全适配驱动桥壳的内部腔体,避免旋转过程中与桥壳、周边紧固件发生运动干涉,所有旋转件的动平衡等级需要满足G16的要求,适配常用行驶工况下的转速范围。
