Hero Splendor摩托车速表盖逆向结构设计

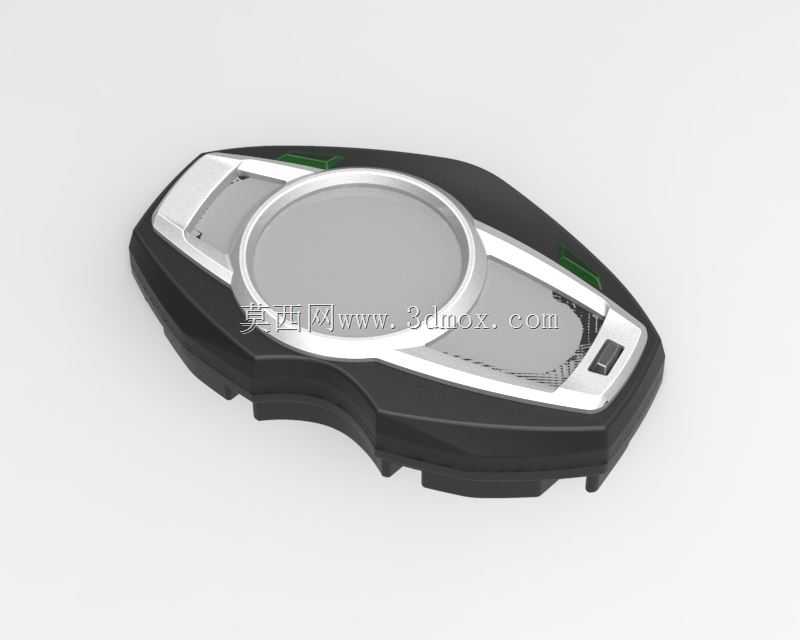

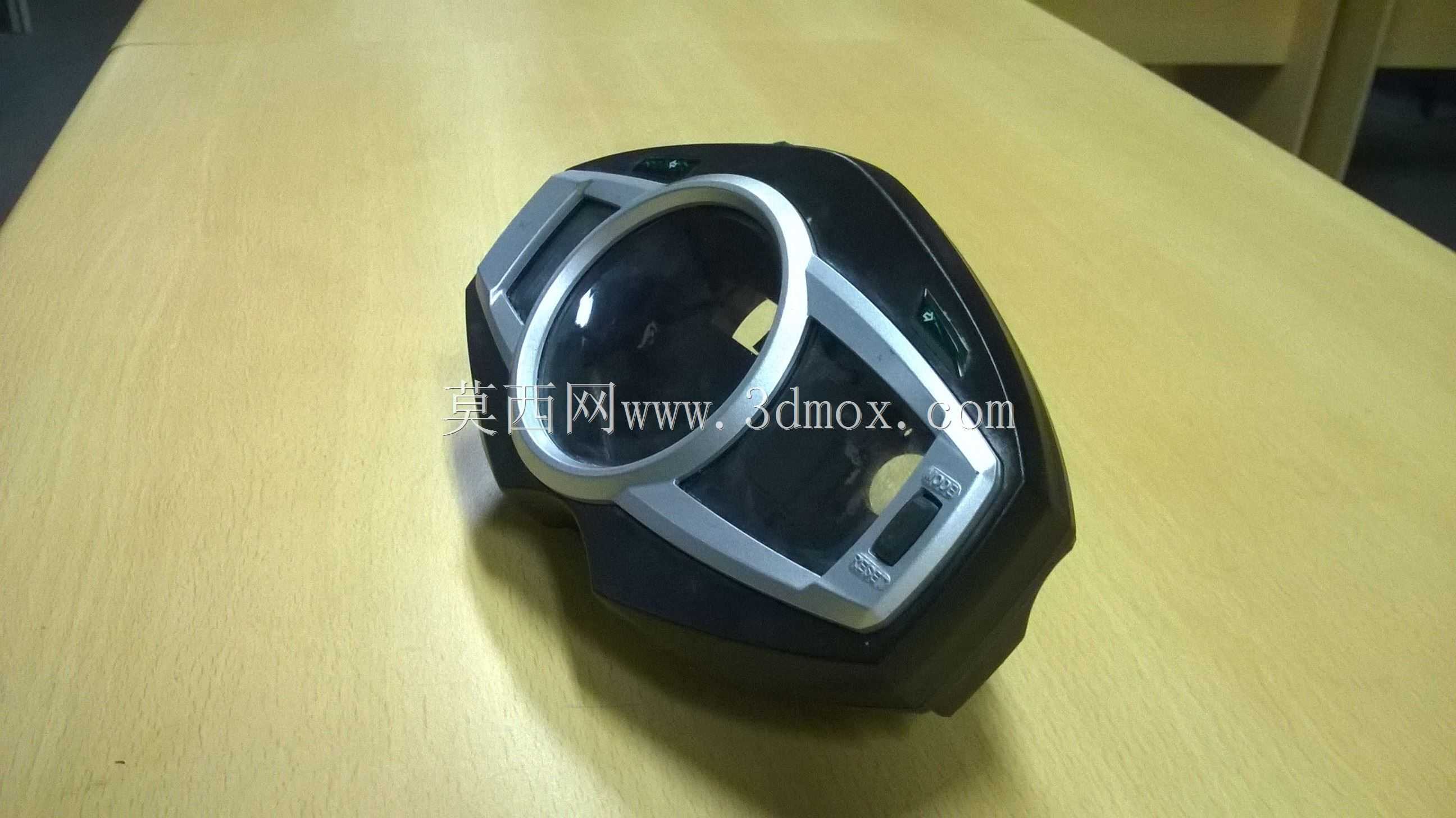

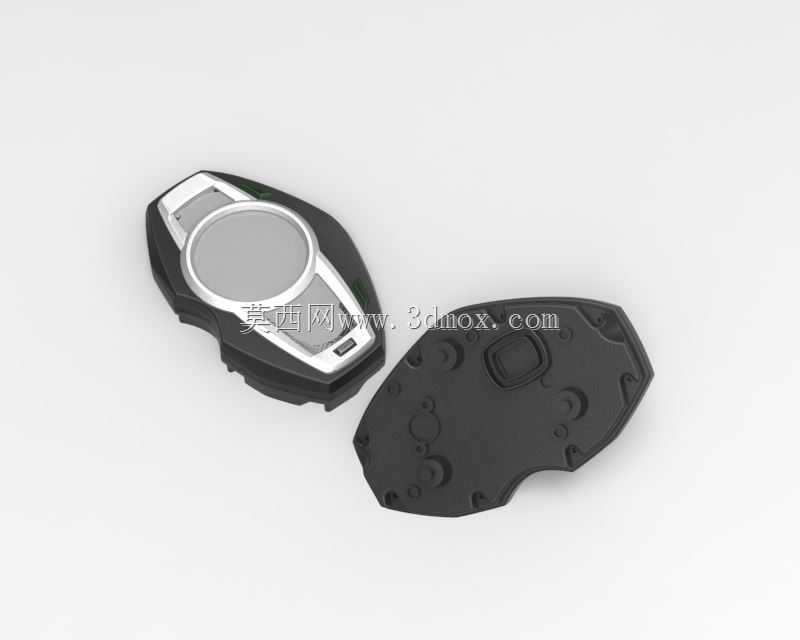

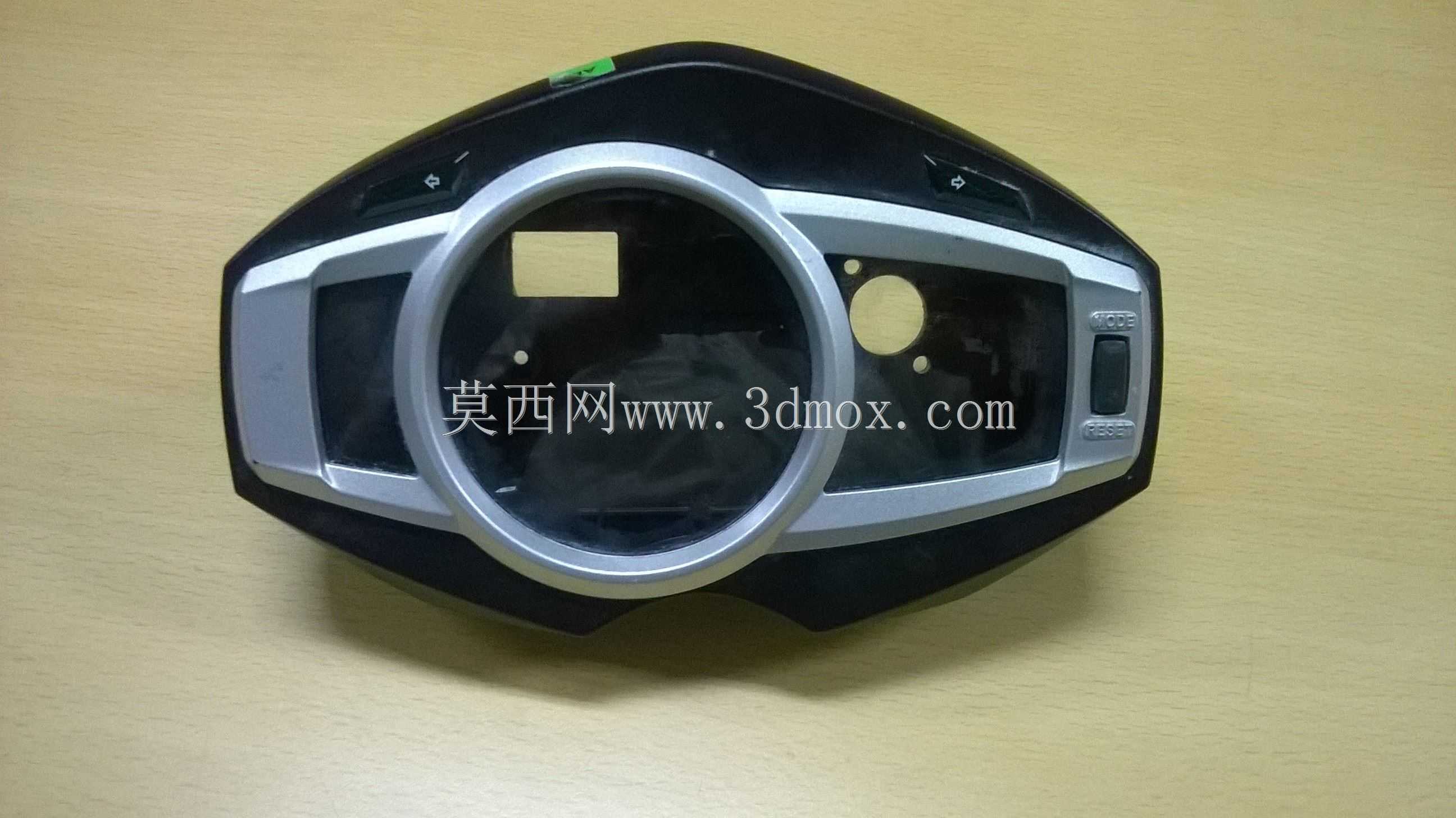

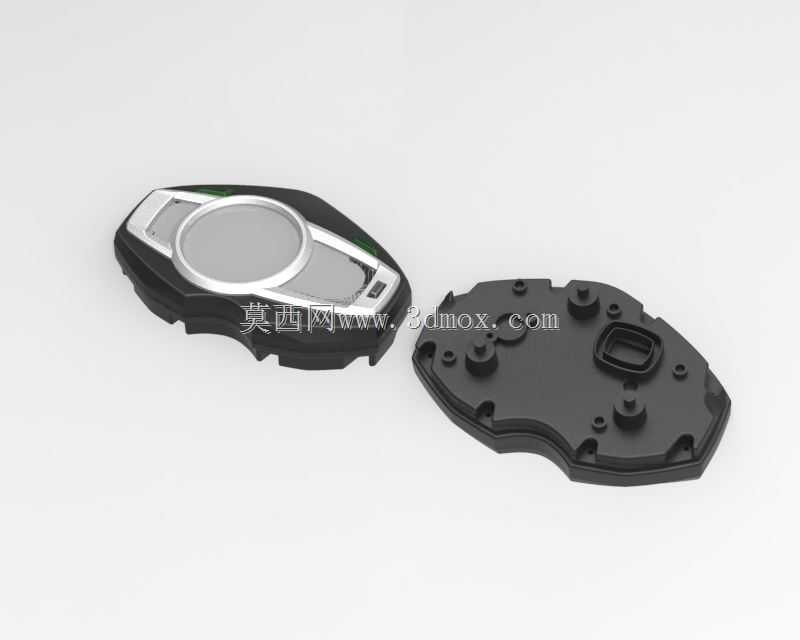

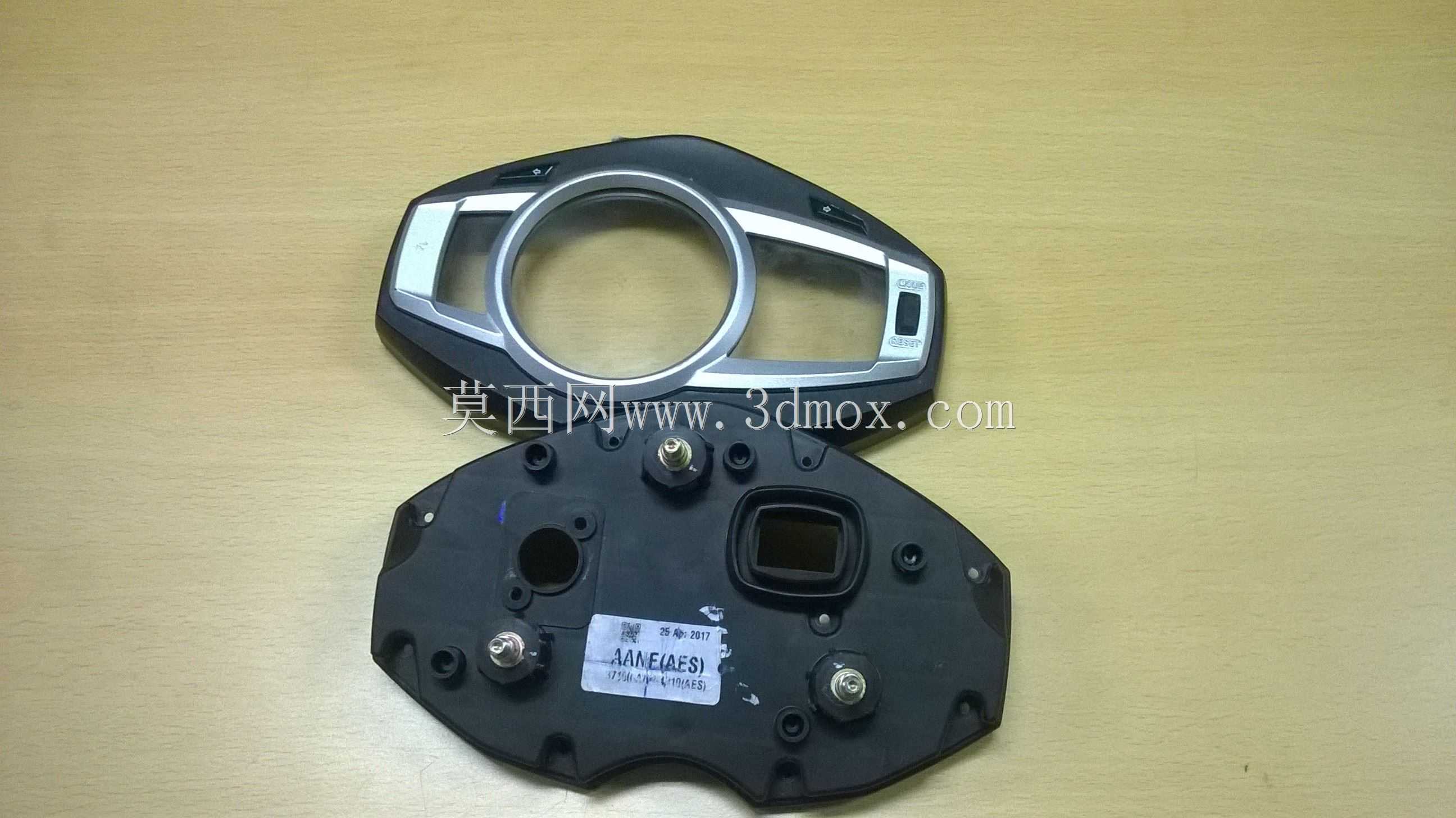

这款车速表盖是适配Hero Splendor车型的仪表防护外装部件，日常骑行场景中，它首先承担着保护车速表内部机芯、显示模组的核心作用，隔绝行驶过程中飞溅的泥水、扬尘，同时避免路面碎石磕碰损伤仪表精密结构，也能降低长期日晒雨淋对仪表显示面的老化侵蚀。从逆向建模的落地逻辑来看，整个设计过程完全依托扫描获取的原车件点云数据开展，没有凭空做结构改动，所有安装卡扣的位置、壳体壁厚的渐变、背面加强筋的排布都完全贴合原车的装配边界，保证替换安装时不需要额外修改摩托原车的仪表安装基座，直接卡入对应位置即可完成固定。从结构细节上看，表盖正面预留了圆形的仪表显示视窗区域，视窗边缘做了一圈凸起的限位挡边，用来嵌合透明防护镜片，挡边的高度刚好能压住镜片边缘，同时不会遮挡仪表的刻度显示范围；壳体的外轮廓做了贴合摩托手把前方安装位的流线型收边，既可以降低行驶过程中的风阻，也能和周边的导流罩、手把护板形成连贯的外观面，不会出现突兀的凸起或缝隙。背面的结构设计更偏向实用导向，所有卡扣的根部都做了圆角过渡，避免安装时受力断裂，卡扣的卡合量控制在1.2mm，既保证安装后不会因为骑行震动松脱，也不会因为卡接过紧导致拆卸时损坏卡扣；背面还分布了多个定位柱，对应原车基座上的定位孔，安装时可以先通过定位柱预固定，再按压卡紧，降低装配对位的难度。壳体的整体壁厚控制在2.5mm，边缘区域因为要做外观面的圆角过渡，壁厚渐变到2mm，不会出现壁厚不均导致的注塑缩痕问题；背面的加强筋厚度控制在1.2mm，筋位的走向顺着壳体的轮廓排布，既提升了整个表盖的抗形变能力，在受到正面挤压时能把受力分散到整个壳体，不会出现局部开裂的问题，也不会因为筋位过厚导致注塑时产生表面缩水。从安装边界来看，整个表盖的最大外轮廓尺寸完全匹配原车仪表仓的预留空间，安装后和周边部件的间隙控制在1mm以内，既不会因为间隙过大进灰进水，也不会因为间隙过小在热胀冷缩时和周边部件产生摩擦异响。这类逆向开发的配件，主要面向售后维修替换场景，建模过程中完全还原了原车件的装配公差，不需要二次修配就能直接装车使用，对于做摩托配件开发、售后件逆向建模的从业者来说，整个结构的卡扣设计、壁厚控制、加强筋排布逻辑都有实际的参考价值，也能作为同类型仪表外盖正向设计的结构参考样本。
