台式砂轮机立式安装支撑固定支架

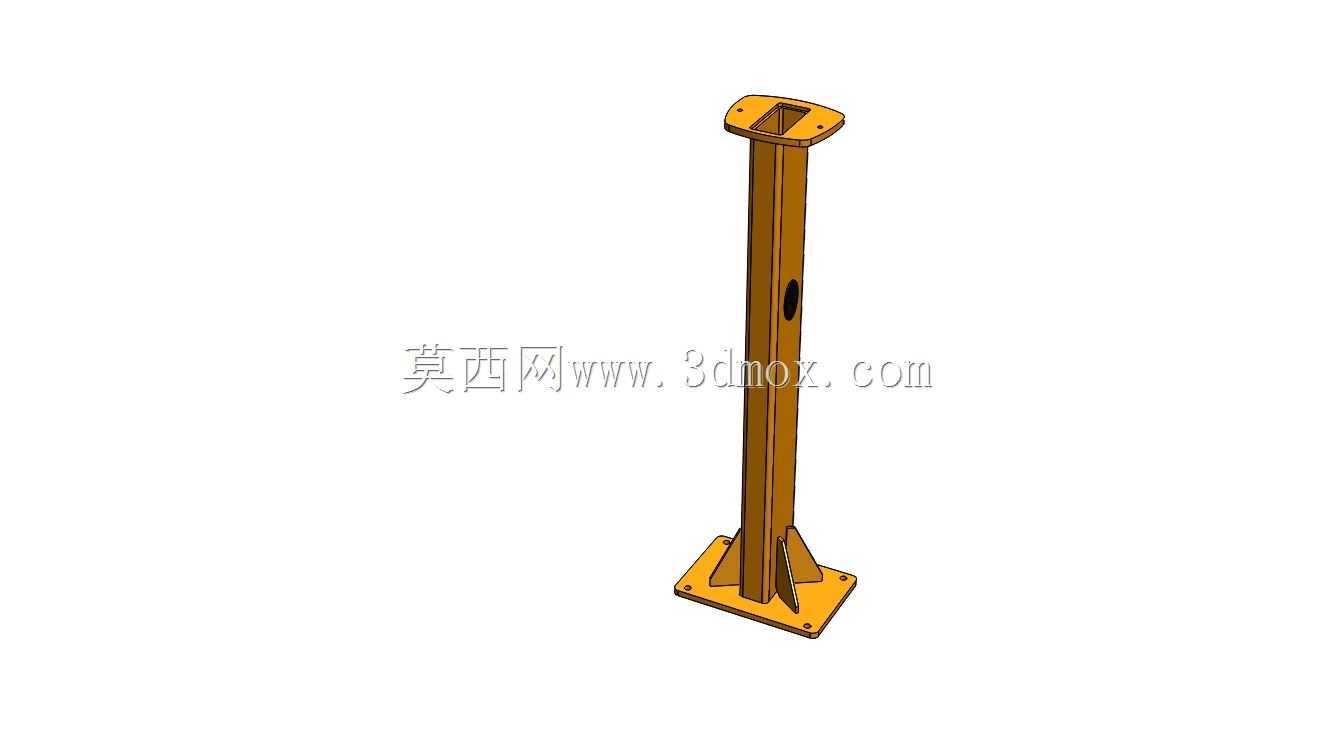

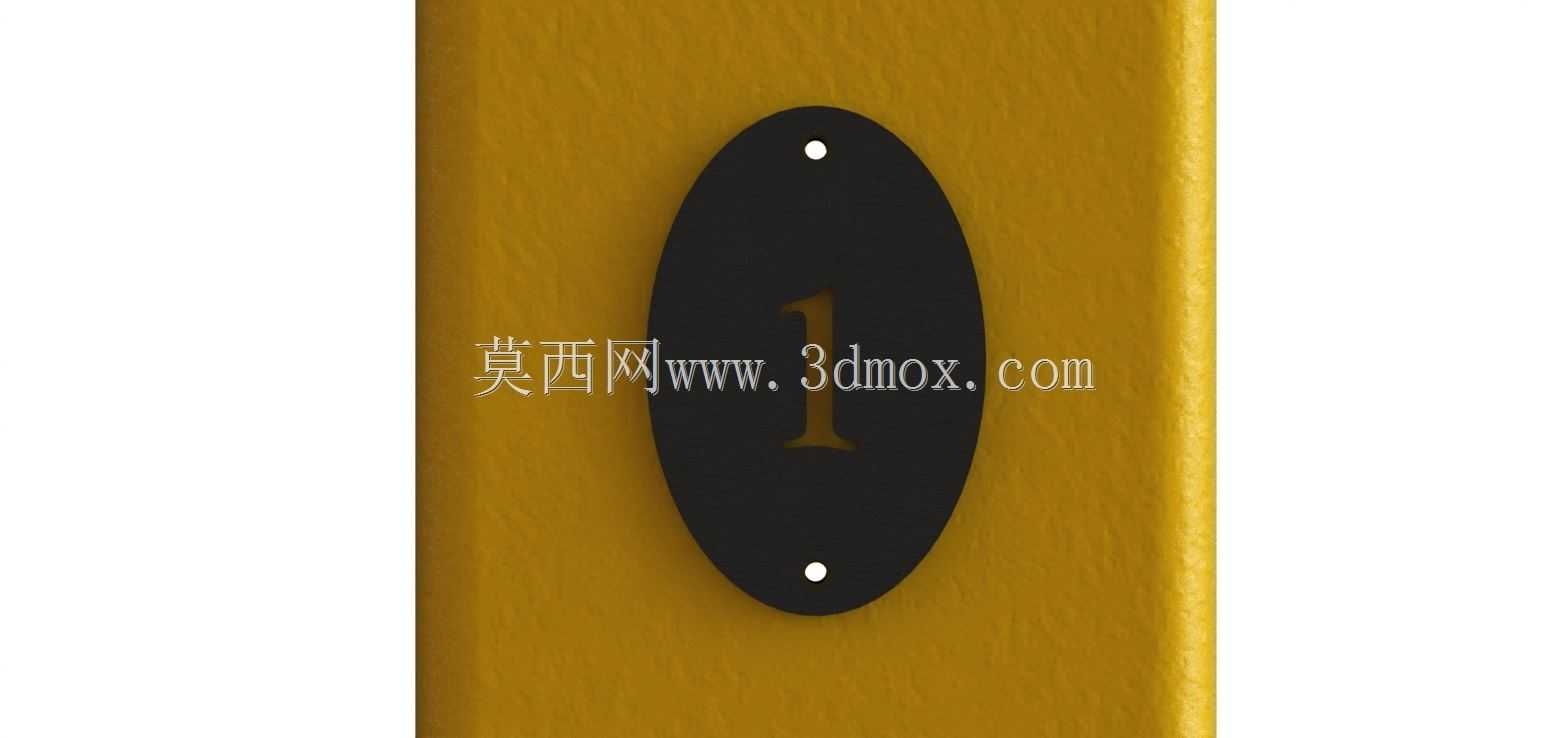

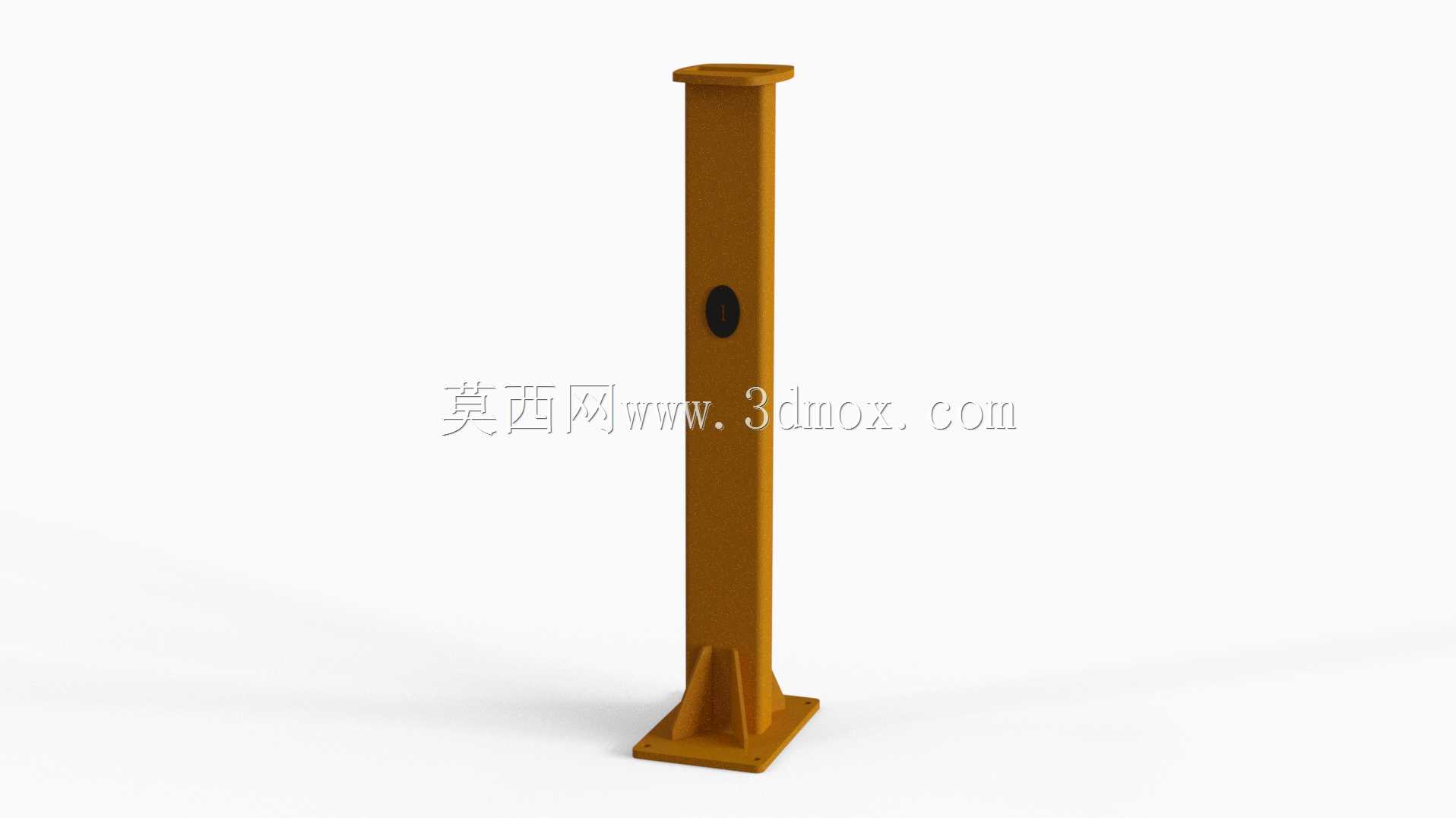

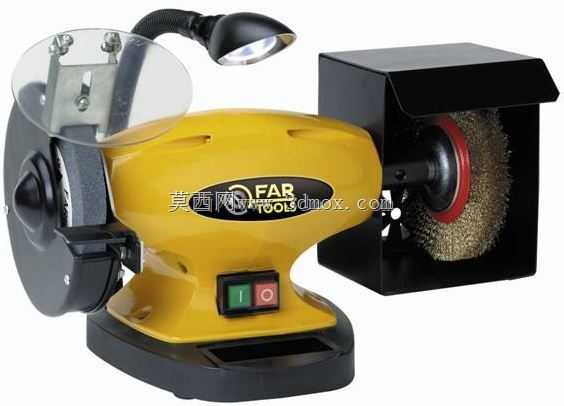

在小型机加工、五金维修、模具修配的作业场景里，台式研磨类设备的安装固定一直是影响作业精度与操作安全的核心环节，不少车间会直接将台式砂轮机、研磨机放置在普通工作台面，不仅作业时设备震动容易出现位移偏移，打磨产生的碎屑飞溅范围也难以管控，操作人员俯身作业的姿态长期下来也容易产生腰肌劳损的问题，这款立式支撑支架就是针对这类场景痛点设计的专用安装载体。从结构设计来看，整体采用方管作为主体承载型材，底部设计带安装孔的方形法兰底座，安装时可以通过膨胀螺栓直接固定在水泥地面，也可以通过螺栓组锁紧在加厚钢制工作台的预留安装位上，底座与方管主体的衔接位置设置了四块三角形加强筋，能够抵消研磨设备高速运转时产生的横向震动力，避免长期受力出现焊缝开裂或者主体倾斜的问题。主体立柱的高度经过人体工程学核算，安装设备后操作面的高度刚好适配成年操作人员站立作业的手肘高度，不需要刻意俯身或者抬臂就能完成工件的打磨、去毛刺、刃磨作业，能有效降低长时间操作的疲劳感。立柱中段预留的椭圆形开孔是电气走线的穿线位，设备的供电线缆可以从立柱内部穿过，从底座侧方的出线口引出接电，避免线缆外露被打磨碎屑烫损或者被工件勾扯造成安全隐患。立柱顶端的安装法兰面加工有对应FARTOOLS系列台式研磨设备的固定螺孔位，不需要额外打孔改造就能直接完成设备锁紧，安装面的平面度控制在合理公差范围内，能保证设备安装后主轴的水平度符合要求，避免打磨时出现砂轮偏磨、工件震纹的问题。实际使用中，这类立式支架可以将研磨设备从拥挤的工作台面独立出来，单独设置在车间的打磨作业区，配合侧方的碎屑收集装置与防护挡板，能更好地管控打磨作业的粉尘与碎屑扩散，也不会占用钳工装配、划线作业的工作台空间。支架整体采用钢制焊接结构，表面做橘色防锈喷塑处理，既能够抵御车间环境里的切削液、水汽腐蚀，也能通过醒目的颜色起到安全警示作用，提醒作业区域内的人员注意高速运转的研磨设备。安装时需要注意底座的水平校准，通过水平仪调整四个安装点的垫片厚度，保证立柱的垂直度偏差不超过千分之一，避免设备运转时出现偏心震动，长期使用过程中只需要定期检查顶部安装螺栓与底座固定螺栓的锁紧力矩，检查焊缝位置是否出现疲劳裂纹即可，不需要复杂的维护保养，适合小型加工车间、维修站点、五金加工个体户的研磨作业工位配置使用。
