汽车金属薄板安装固定支架结构

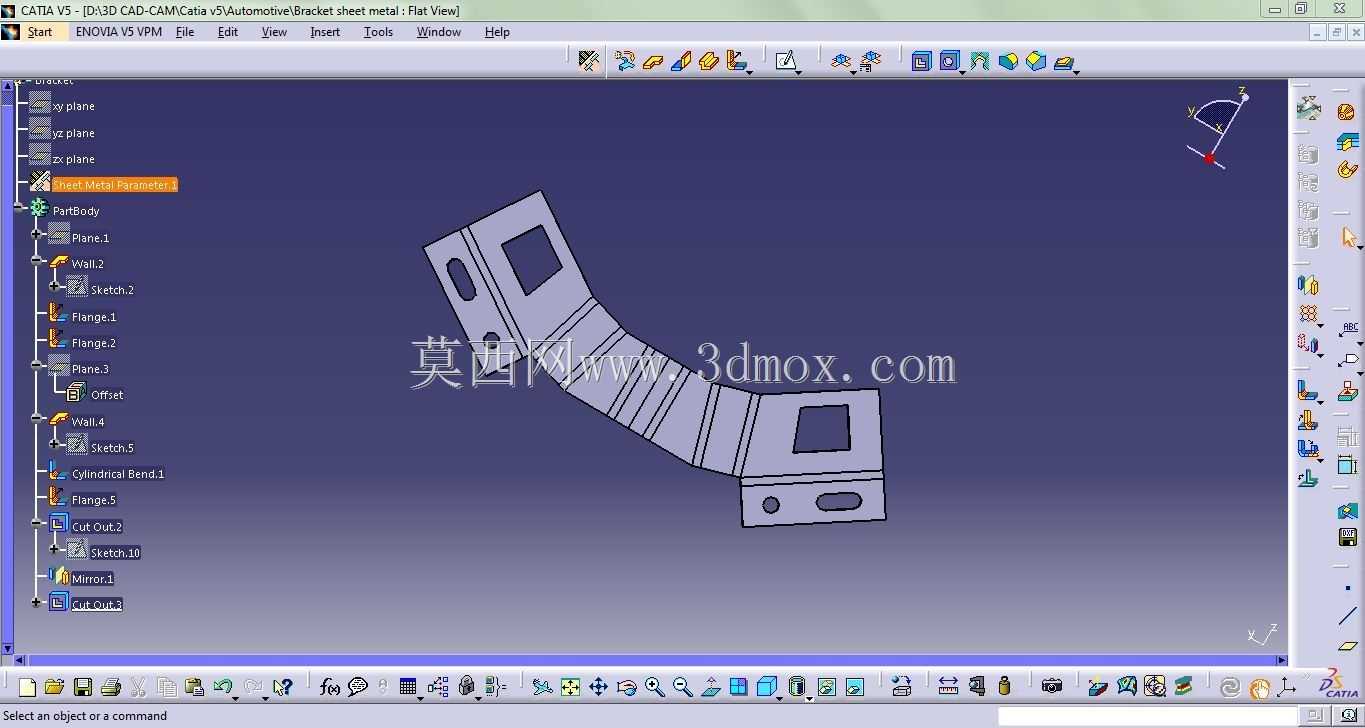

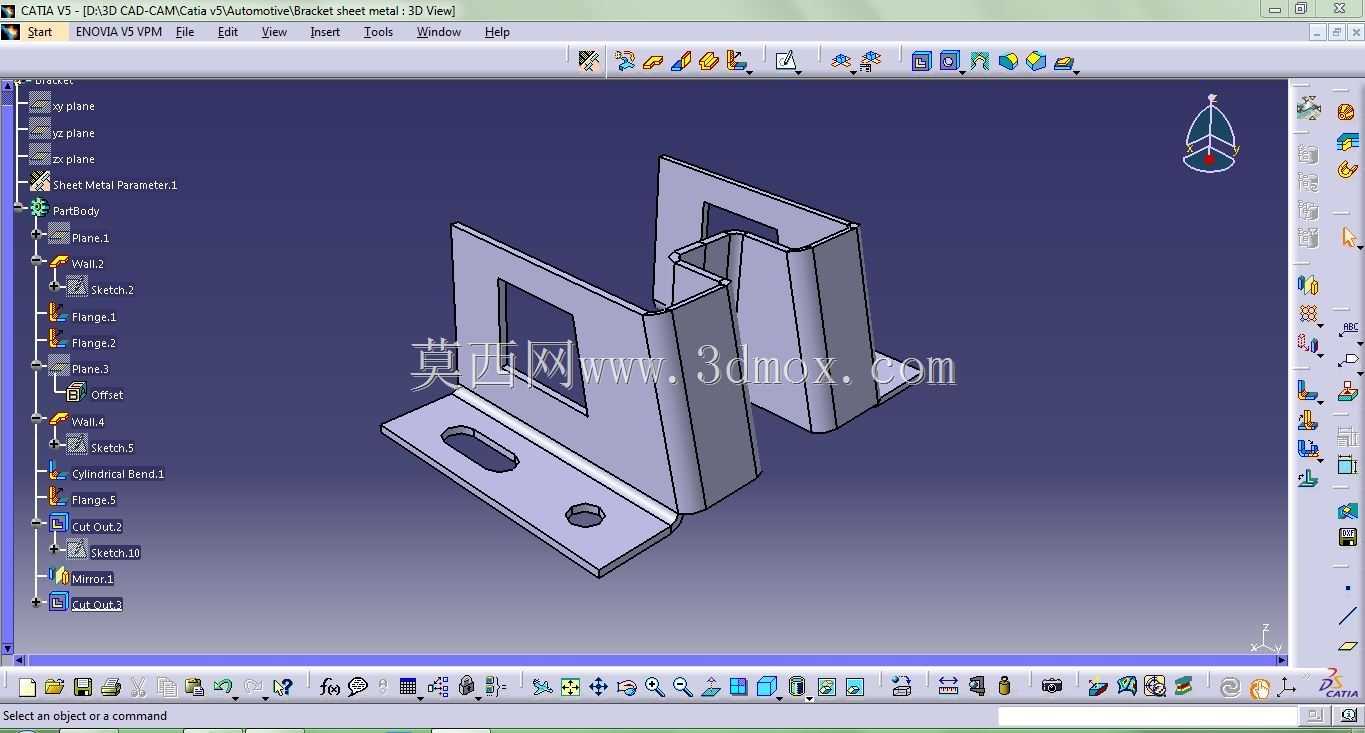

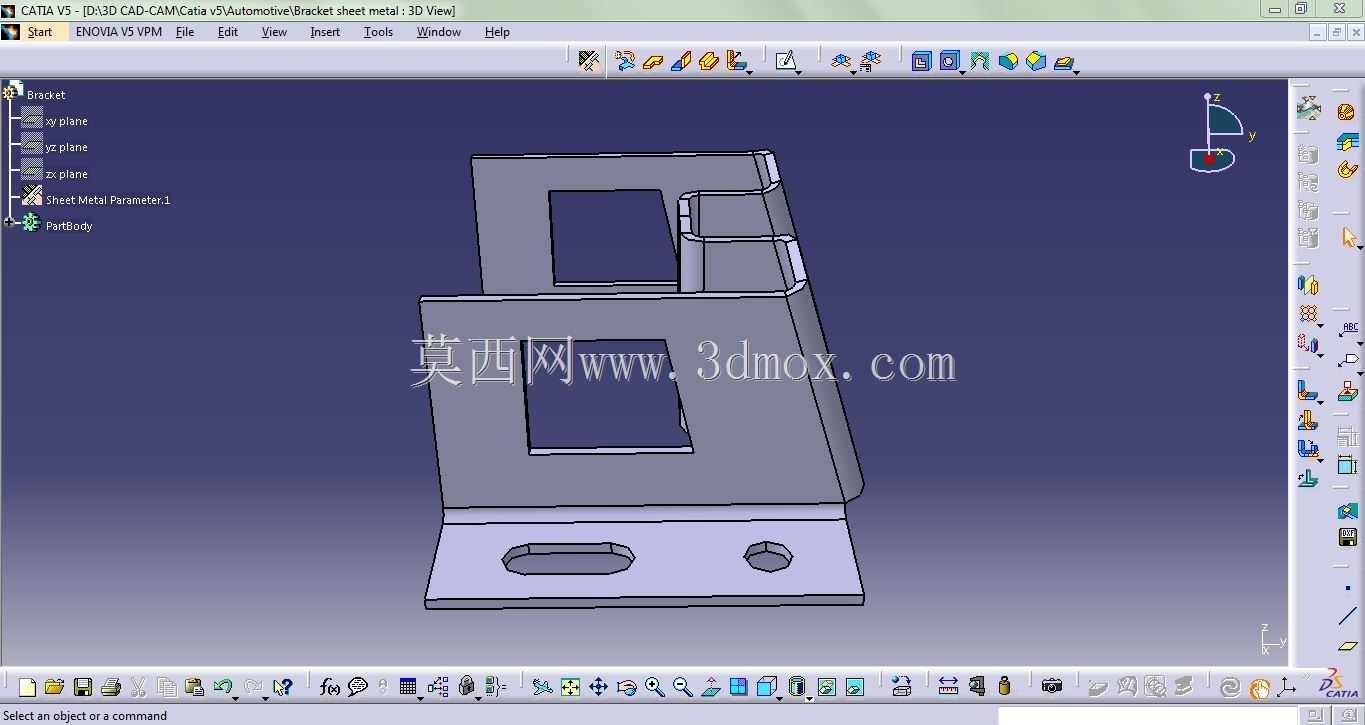

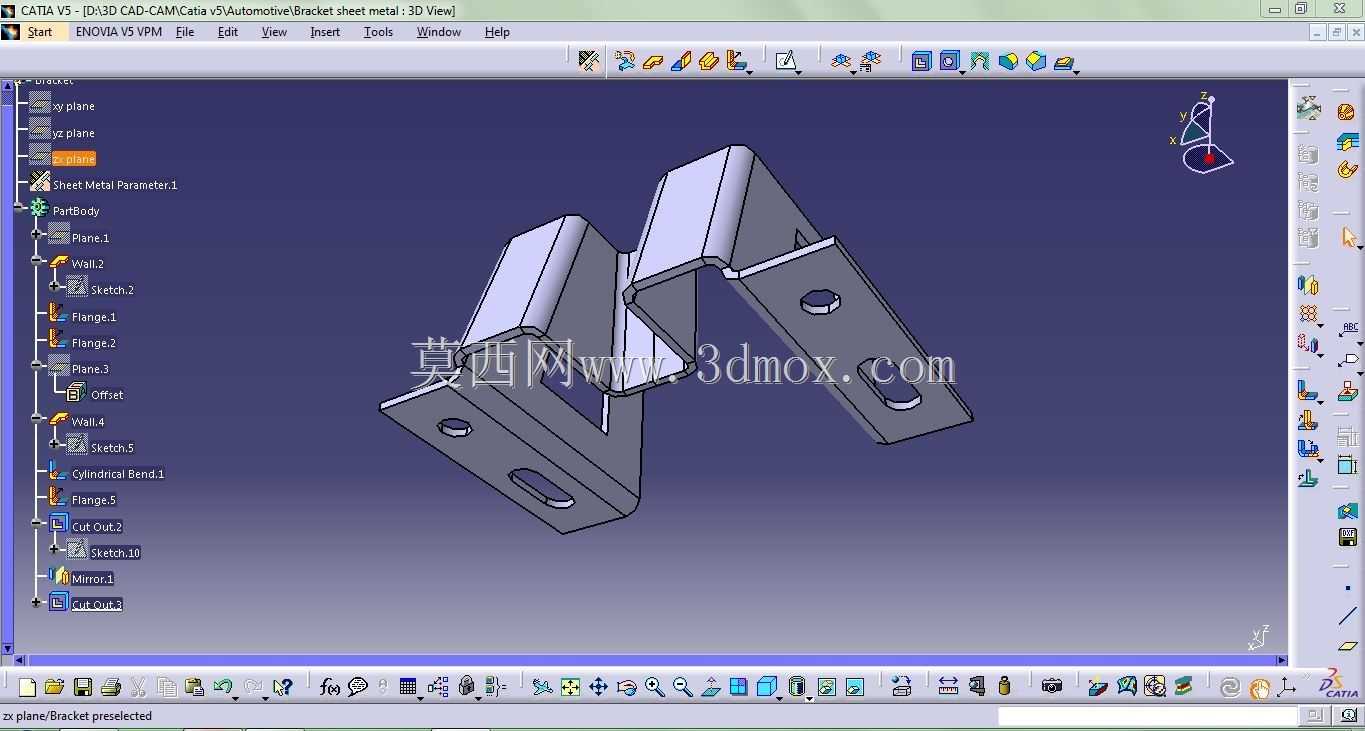

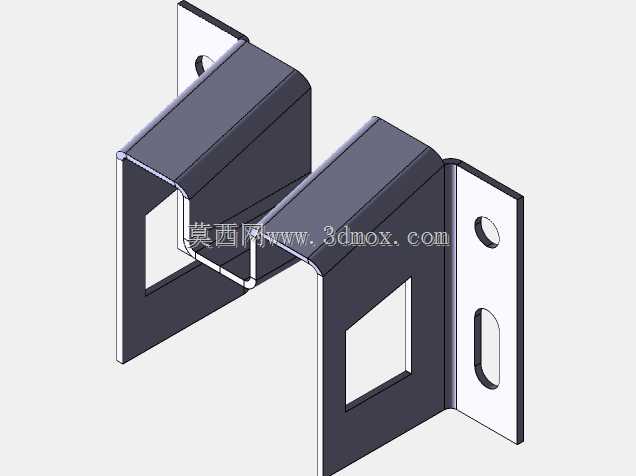

该金属薄板支架属于汽车车身及附属总成的配套安装承载构件，主要用于车载功能部件的安装定位与载荷传递，在乘用车、商用车的舱内布局、车身附件固定场景中应用广泛，可承担对应安装部件的静态承重与行车过程中的动态载荷缓冲，避免安装部件在车辆行驶的振动、颠簸工况下出现移位、松脱问题。从结构设计来看，整体采用一体化钣金冲压折弯成型工艺，无额外焊接拼接结构，既减少了加工工序的累计误差，也提升了构件整体的结构强度，避免拼接位置出现应力集中导致的疲劳断裂问题。支架底部设置带长圆孔与圆孔的安装法兰面，长圆孔可适配安装过程中的位置公差补偿，解决装配时的孔位偏差问题，圆孔用于最终的定位锁止，保证安装完成后的位置精度；主体立板设置两处方形镂空结构，在不损失整体结构刚性的前提下降低构件自重，符合汽车零部件轻量化的设计要求，同时镂空位置也可作为线束、小型管路的穿越通道，提升周边部件布局的紧凑性。双立板平行排布的结构形成了稳定的卡槽式安装位，可直接卡接对应配套部件的安装基座，减少额外的定位辅件使用，立板边缘的折弯翻边结构提升了薄板构件的抗扭刚度，避免薄板在受力时出现翘曲变形。设计过程中充分考虑了钣金加工的工艺可行性，所有折弯位置均预留了合理的折弯内R角，避免冲压过程中出现板材开裂问题，安装孔位的边距均满足紧固件安装的操作空间要求，法兰面的平面度公差控制在合理范围内，保证安装后与车身安装基面的贴合度，减少装配应力。从安装边界来看，该支架的底部法兰面为唯一安装基准面，安装时需保证法兰面与车身安装面完全贴合，紧固件采用对应规格的法兰面螺栓，搭配防松垫圈满足行车工况下的防松要求；支架的侧向伸出尺寸经过严格核算，不会与周边的线束、管路、覆盖件产生运动干涉，在车辆极限颠簸工况下，支架的形变量控制在允许范围内，不会对所承载的部件产生额外的挤压应力。这类薄板支架在汽车结构中应用量较大，设计时需要平衡结构强度、自重、加工成本三者的关系，该结构通过合理的型面设计与孔位布局，在满足承载要求的前提下尽可能压缩了材料占用，同时适配常规的钣金冲压加工流程，适合批量生产，装配过程无需复杂工装辅助，可直接通过人工或自动化设备完成锁付，能有效适配整车生产线的装配节拍。
