多轴加工定位锁紧停止工装夹具

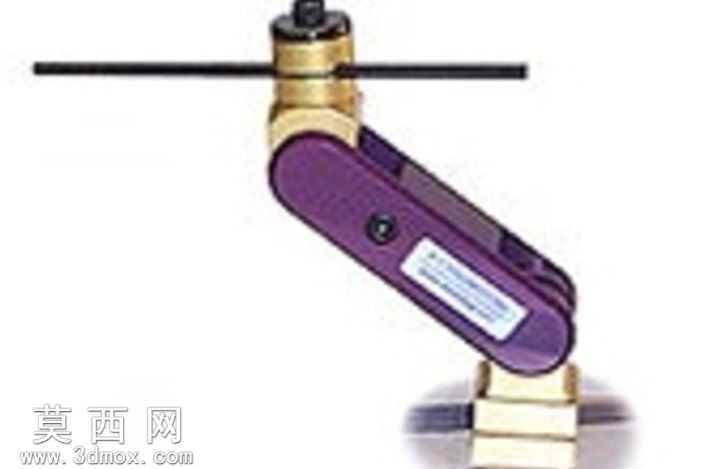

本模型为多轴加工场景配套的定位停止工装，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械加工工装的实际尺寸规范，对每个零部件的配合公差做了对应参数约束，确保虚拟装配后各部件无干涉，可直接导出工程图用于实际生产加工参考。模型整体采用自上而下的装配设计思路，先搭建整体功能框架，再拆分出主体基座、锁紧调节杆、T型槽螺母、铰接压块等独立零件，每个零件单独完成特征建模：主体基座采用合金钢材质预设，表面做发黑处理的材质渲染效果，还原工业工装的哑光金属质感，基座底部的T型连接头严格匹配5/8规格的机床T型槽尺寸，确保可直接适配对应规格的机床工作台、虎钳安装位。锁紧杆部分采用1/4直径的标准圆钢参数建模，杆身做了防滑纹理的细节特征，铰接部位设计了360度旋转的自由度约束，模拟实际使用中锁紧杆可任意角度调整定位的功能特性，铰接处的销轴、开口销等标准件均按照国标件参数建模，还原真实的装配结构。渲染阶段采用工业产品常用的三点布光方案，主光源模拟车间顶光效果，侧补光勾勒零件轮廓边缘，底部添加柔和投影增强模型立体感，金属材质分别调整了粗糙度、金属度参数，区分基座的铸钢质感、锁紧杆的调质钢质感、铰接部位的淬火件质感，让渲染效果贴近真实工装的视觉表现。设计思路围绕重复加工场景的快速定位需求，解决多轴加工时工件位置重复定位精度差、调整繁琐的问题，通过可360度旋转的锁紧杆配合T型槽螺母的快速锁紧结构，可在虎钳、五轴工作台等安装位上快速完成位置固定，适配批量重复加工的定位需求，整体结构紧凑无冗余设计，所有受力部位均做了加强筋结构处理，确保工装在频繁锁紧使用中的结构强度，铰接部位的间隙参数按照实际转动配合公差设置，既保证转动顺畅无卡滞，又不会出现旷量影响定位精度。
