倒三轮躺车金属管材车架结构设计

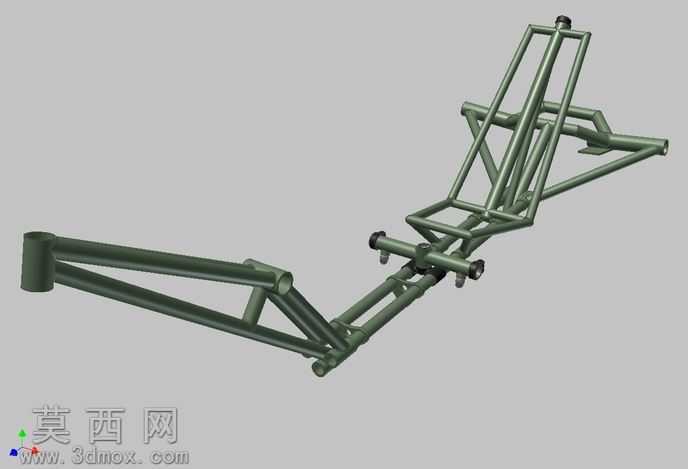

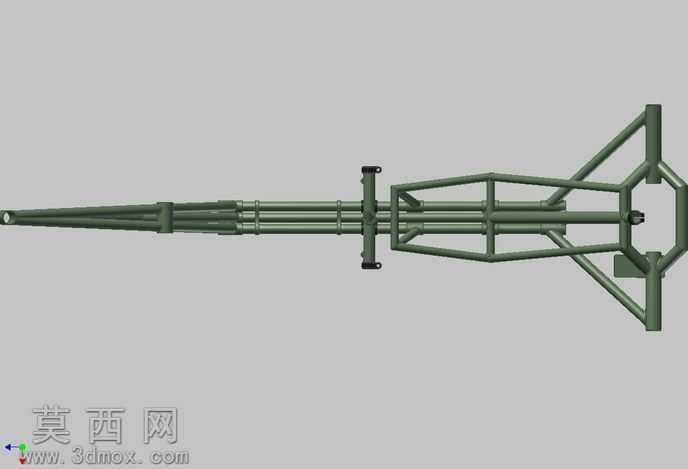

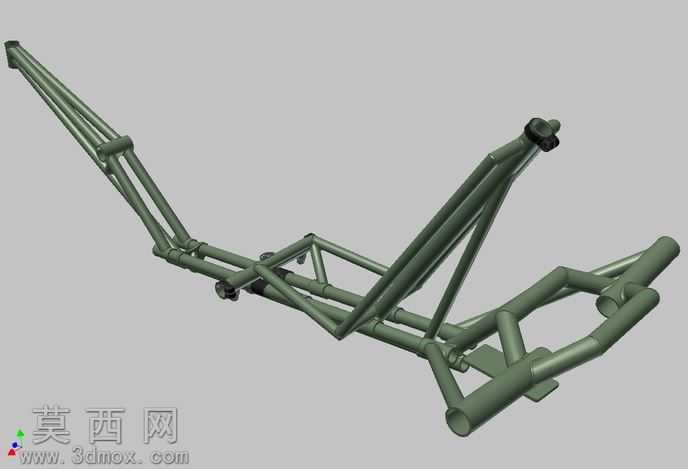

本作品为倒三轮躺式自行车的车架三维结构模型，建模过程严格遵循管材类车架的设计逻辑，以等直径金属圆管作为基础建模单元，通过三维软件的草图绘制、空间曲线拟合、焊件结构生成功能完成整体框架搭建。建模初期先确定骑行姿态对应的人机工程基准点，依次定位头管安装位、中轴安装位、后轮安装位、前轮摇臂连接位、座椅支撑位的空间坐标，再通过连续的空间直线段连接各基准点，生成符合受力传递路径的管材中心线，所有管材衔接处均做相贯线处理，还原真实金属管材焊接时的切口贴合形态，保证结构衔接处的几何精度符合实际加工要求。模型完整还原了车架的多段式结构特征：前部为向前上方延伸的转向立管连接段，用于安装转向把与前轮转向机构；中部为下沉式的主支撑框架，通过多组斜向支撑管材形成三角稳定结构，既为躺式骑行姿态提供低位座椅安装平面，也能分散骑行过程中产生的竖向载荷与侧向冲击力；后部为后轮安装段，预留了后轮轴安装位与传动机构避让空间；两侧延伸的前轮连接支架采用对称式布局，保证两个前轮的安装位同轴度符合设计要求。材质渲染阶段采用哑光军绿色金属漆材质，还原钢制管材经喷塑处理后的真实质感，对管材衔接的焊接位置做细微的焊缝凸起处理，搭配金属哑光反光效果提升模型真实感。设计过程中充分考虑车架的受力特性，所有管材走向均沿载荷传递方向布置，避免出现应力集中的锐角衔接结构，斜向支撑管的排布既保证了车架整体的抗扭刚度，也尽可能控制了车架整体重量，各安装位均预留了标准件安装的平面与孔位，可直接用于后续的零部件装配与工程图导出，适配非机动代步车的结构设计验证需求。
